Đồng hồ LED 7 đoạn (ESP8266 + WS2812b) thông minh
Dự án đồng hồ LED 7 đoạn sử dụng ESP8266 và đèn WS2812b cực đẹp. Hỗ trợ đồng bộ NTP, cảm biến ánh sáng tự động và tùy chỉnh độ sáng qua web. Thiết kế OpenSCAD cho phép bạn tự do thay đổi kích thước theo nhu cầu.
Mô tả

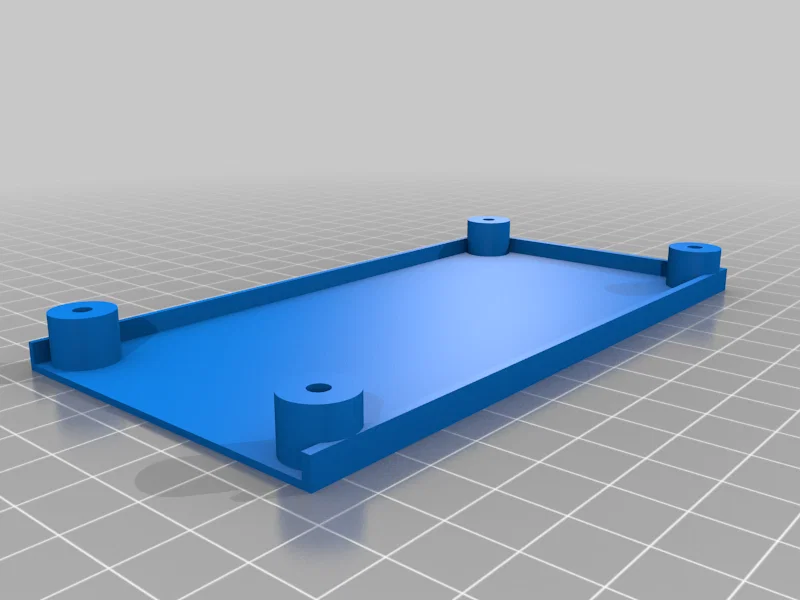

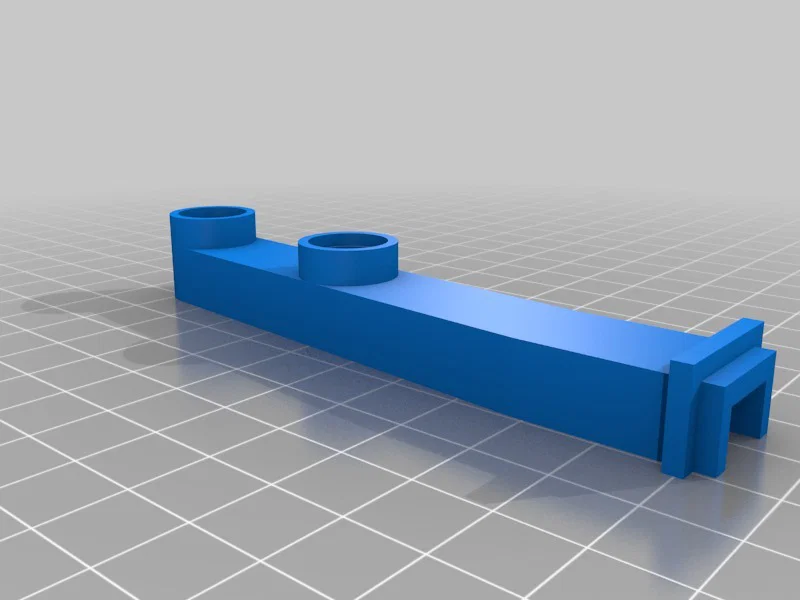

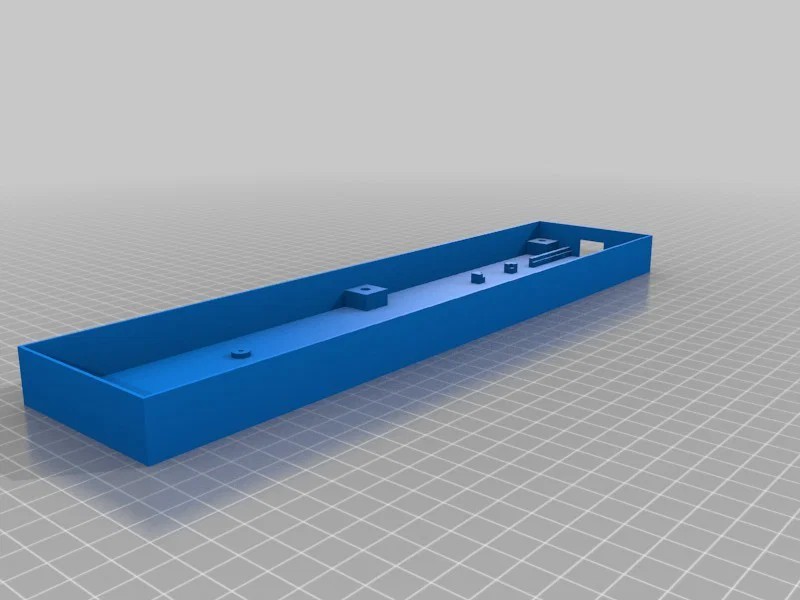

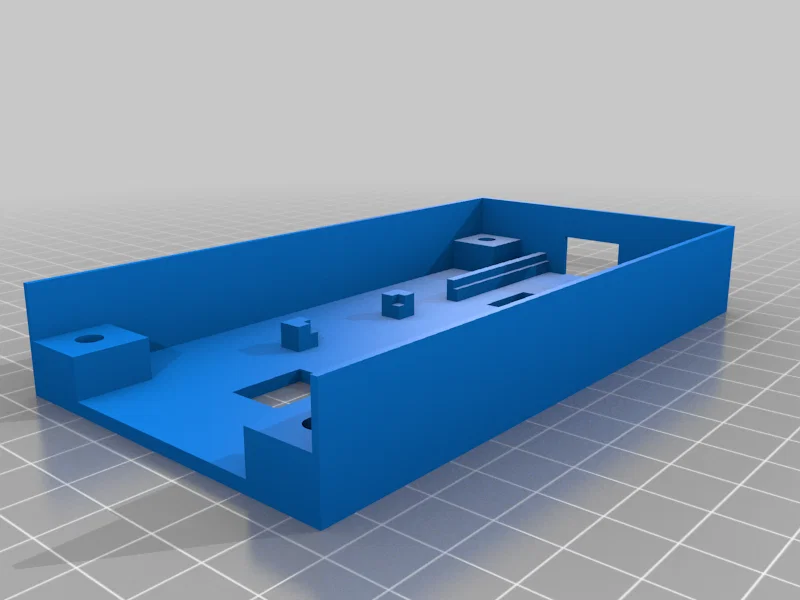

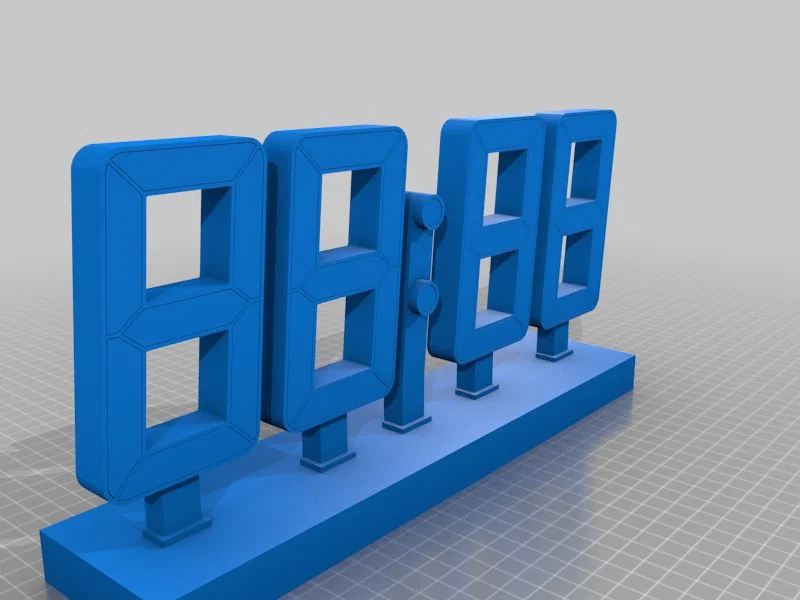

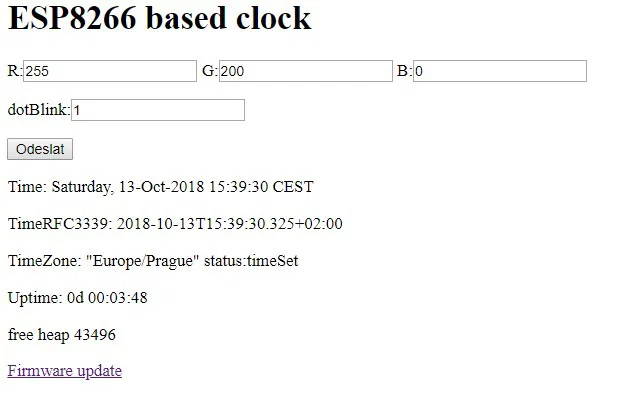

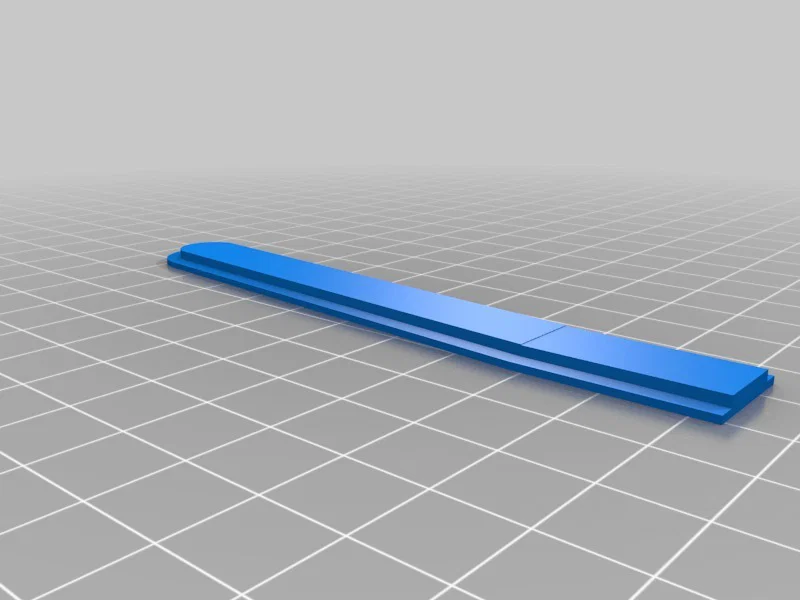

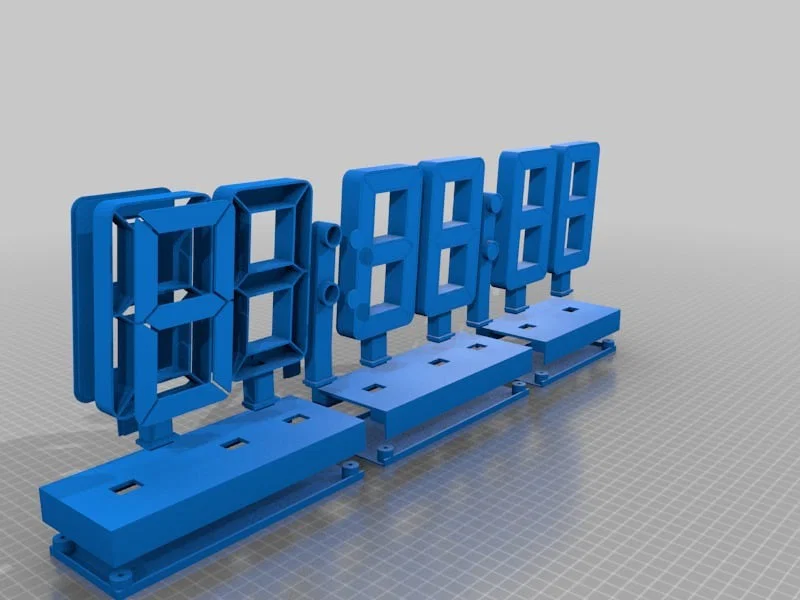

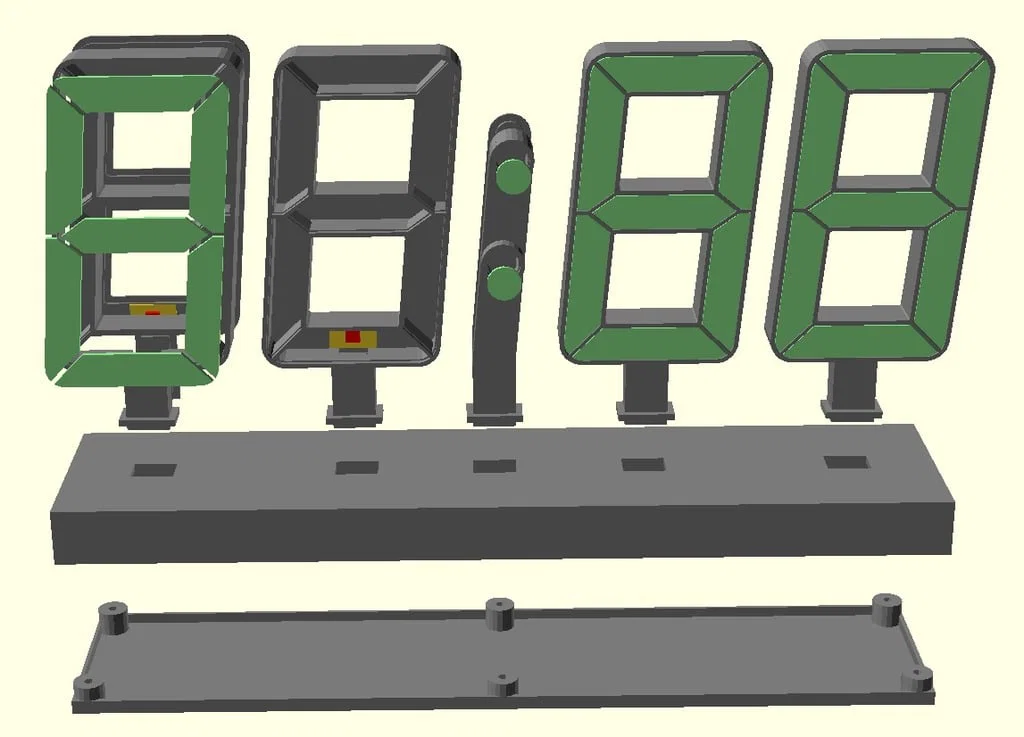

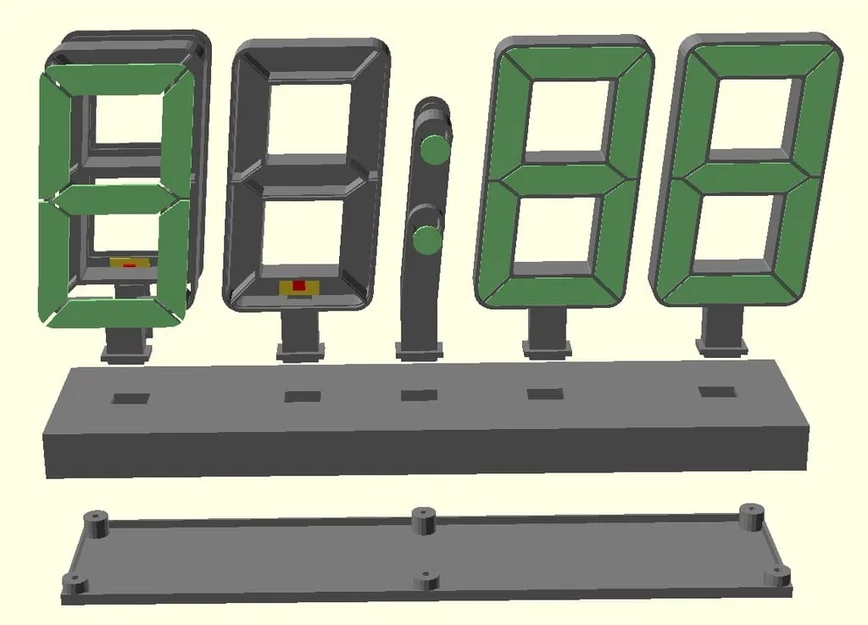

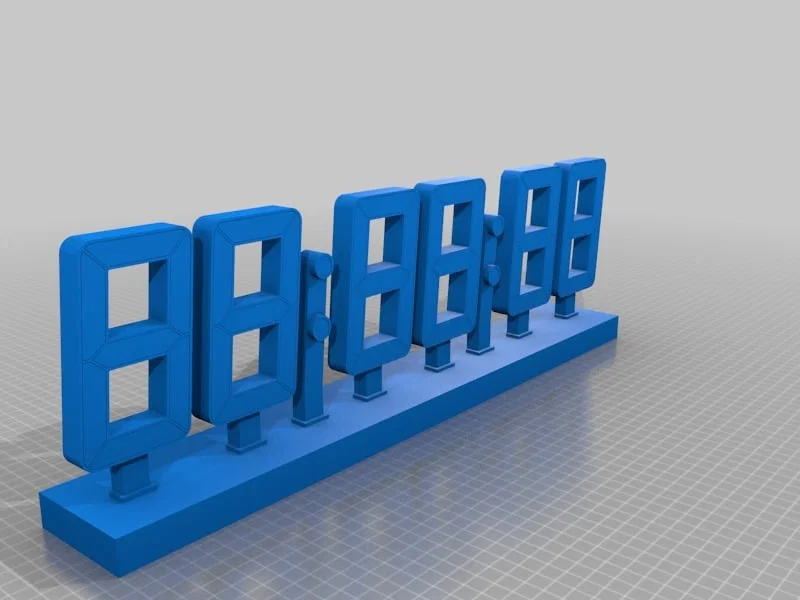

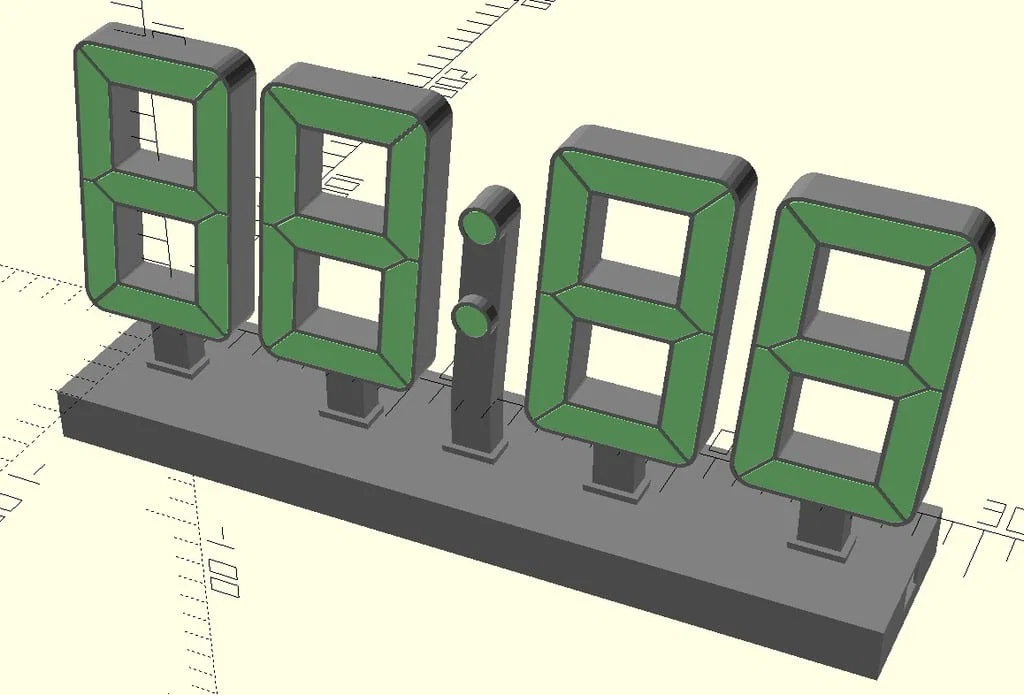

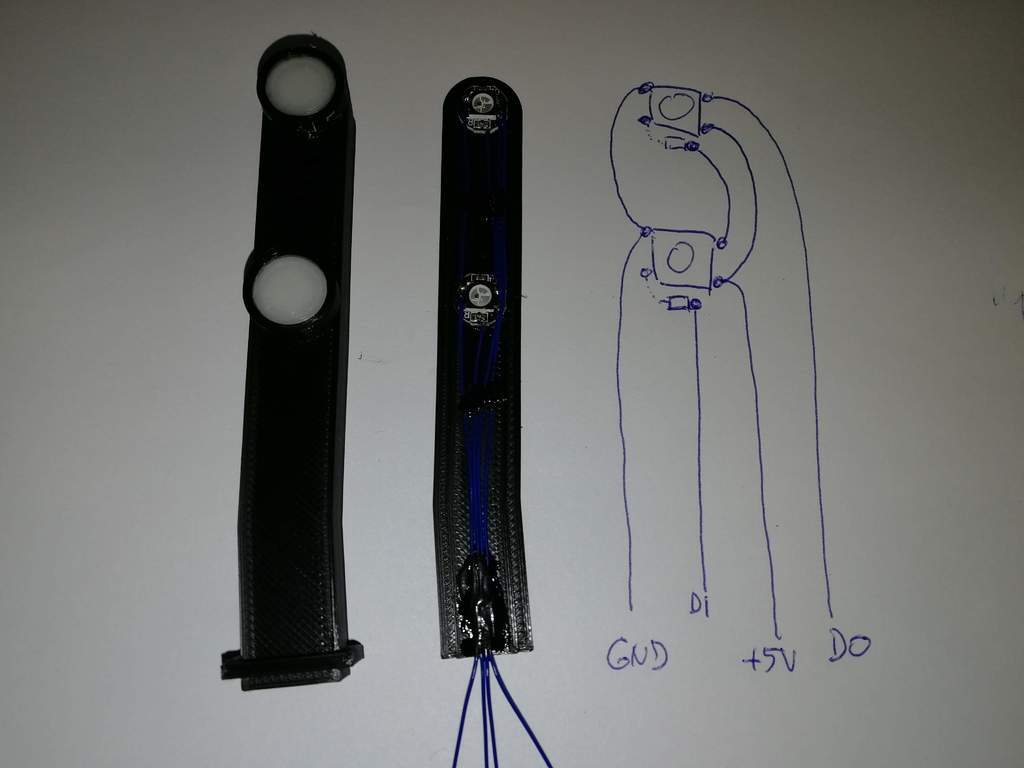

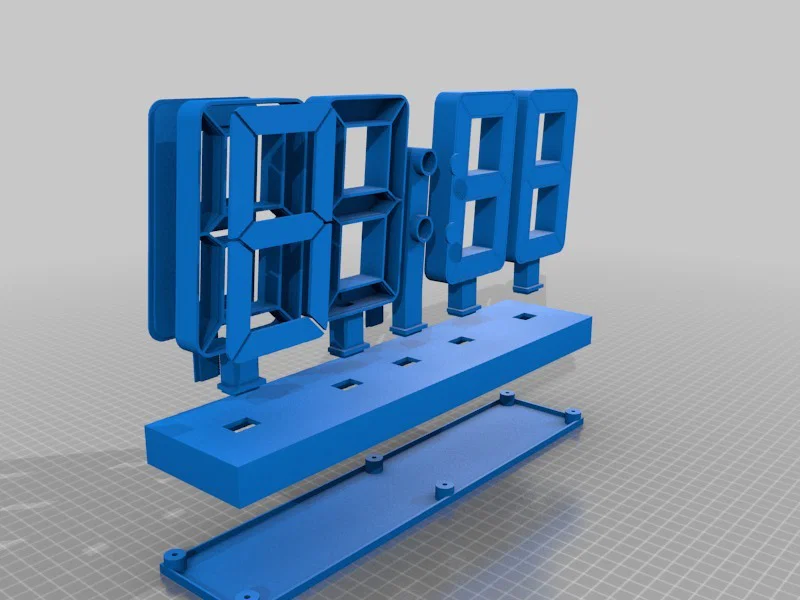

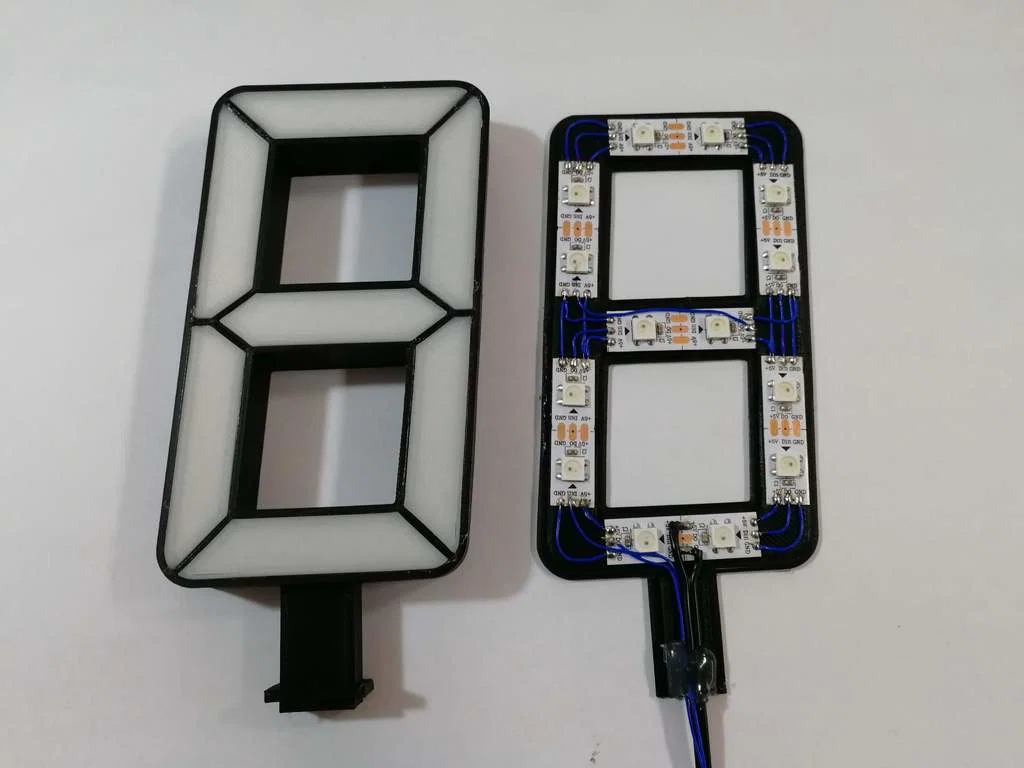

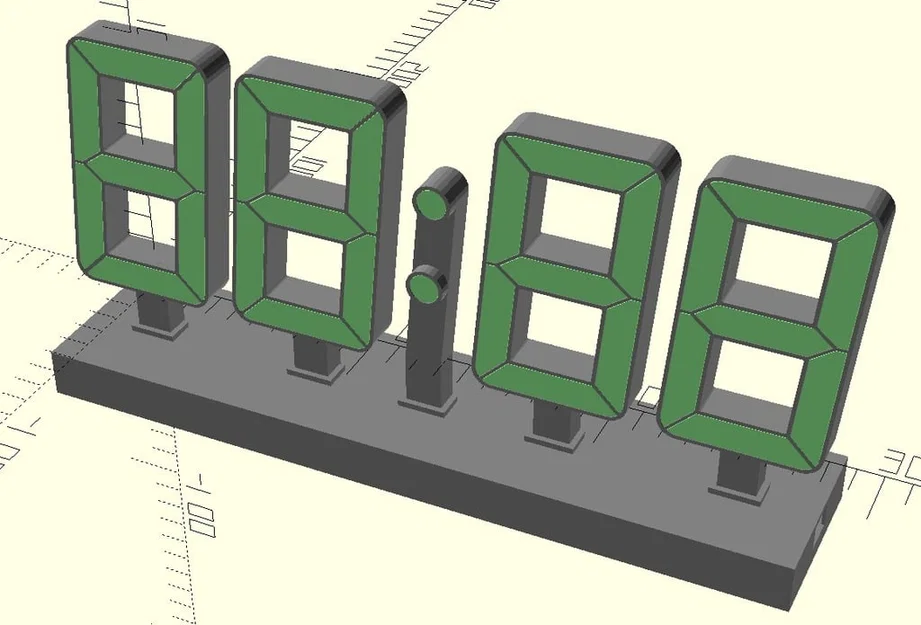

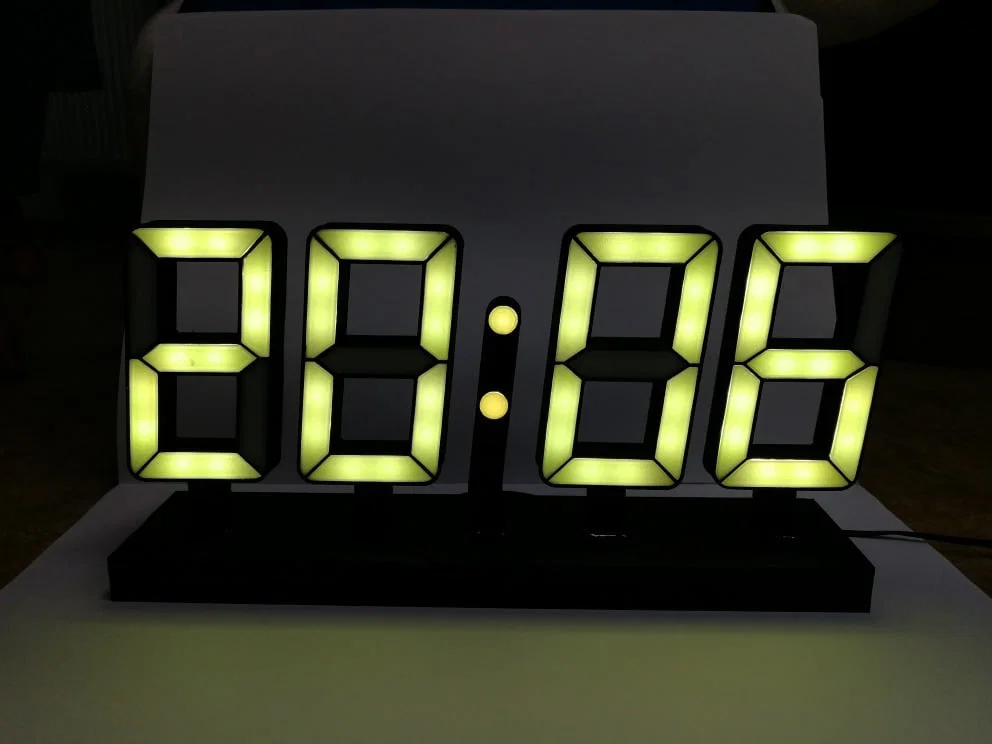

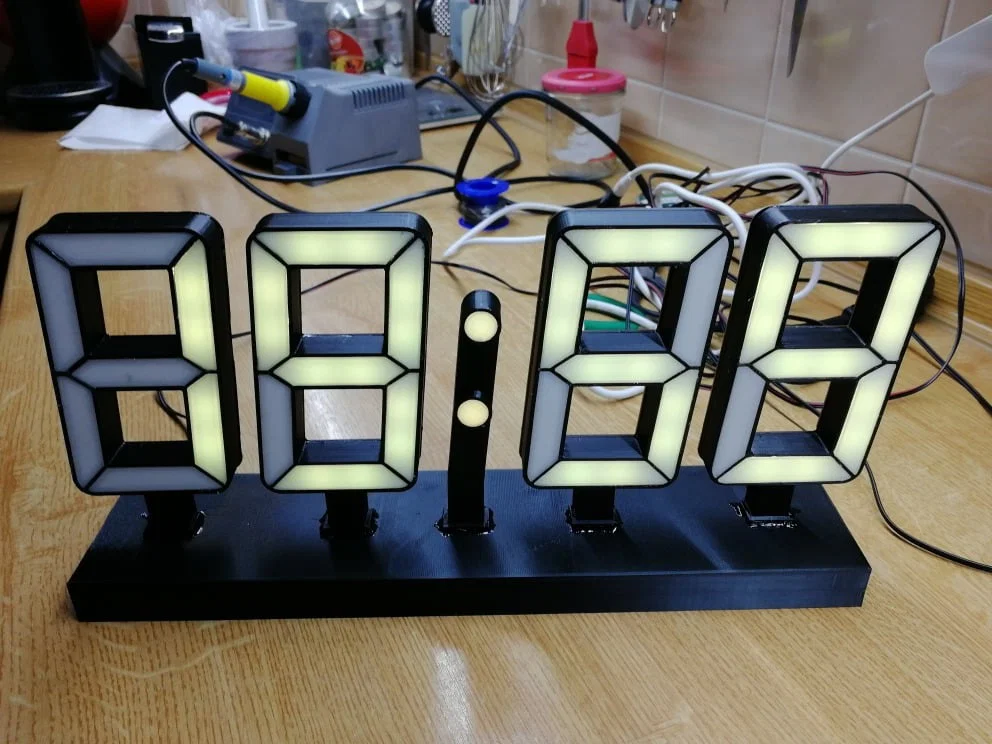

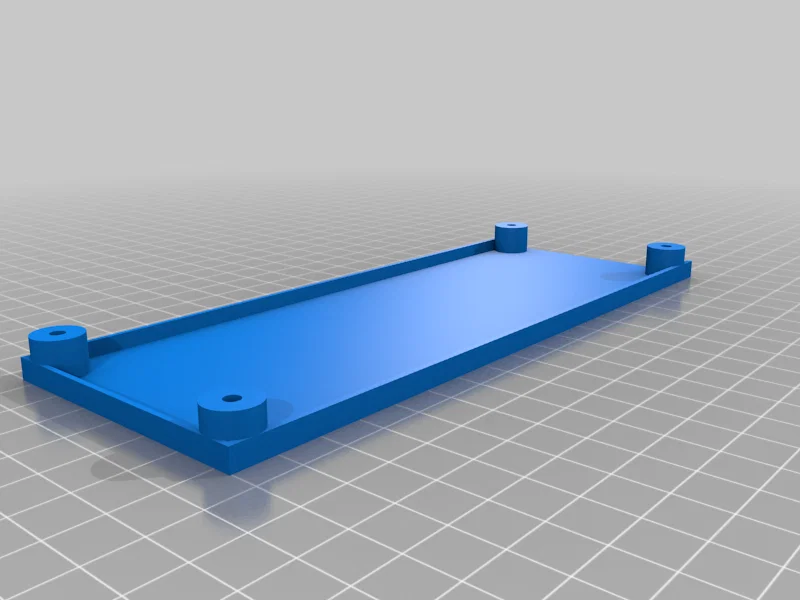

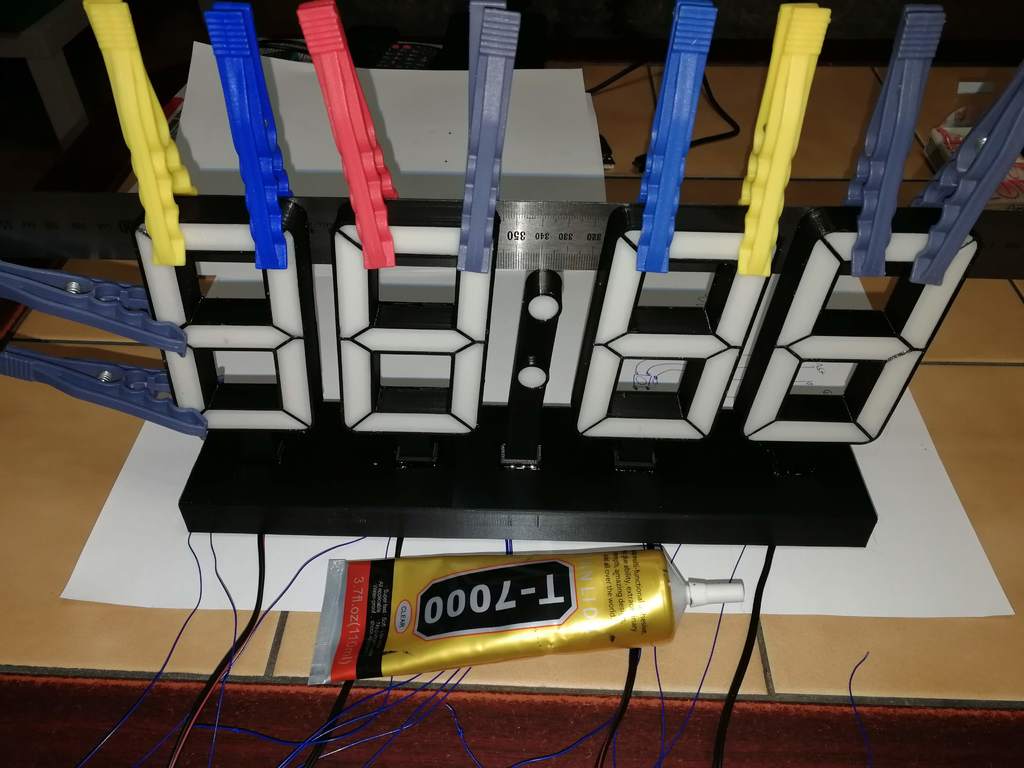

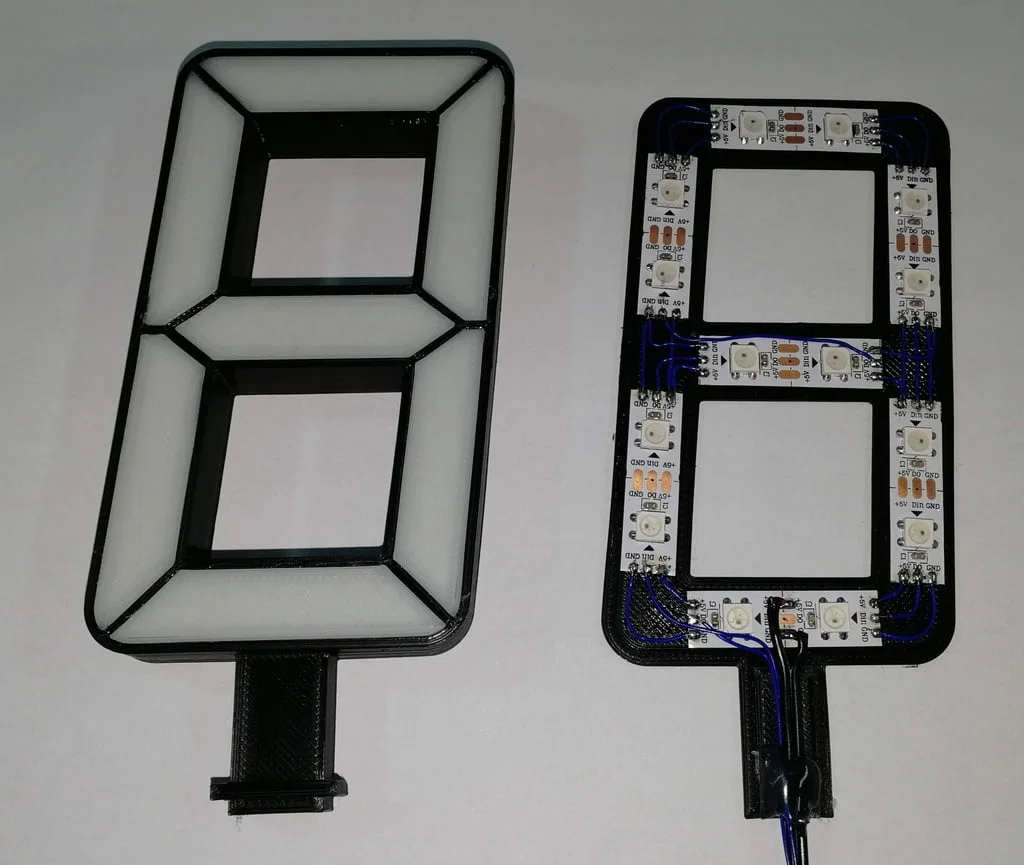

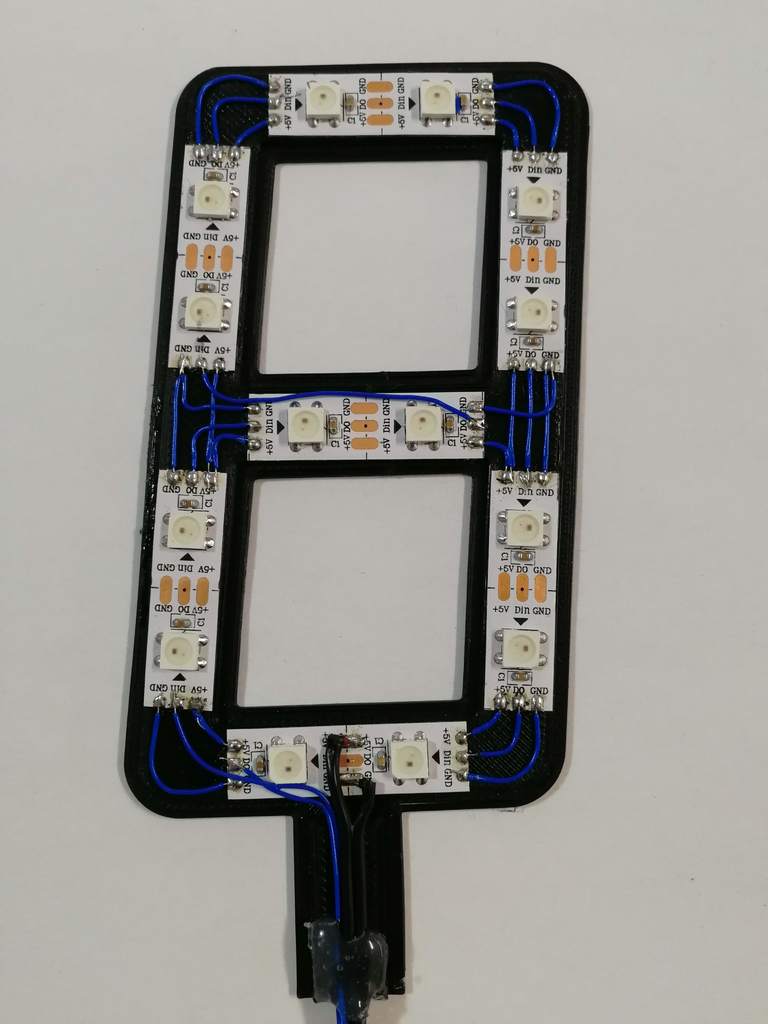

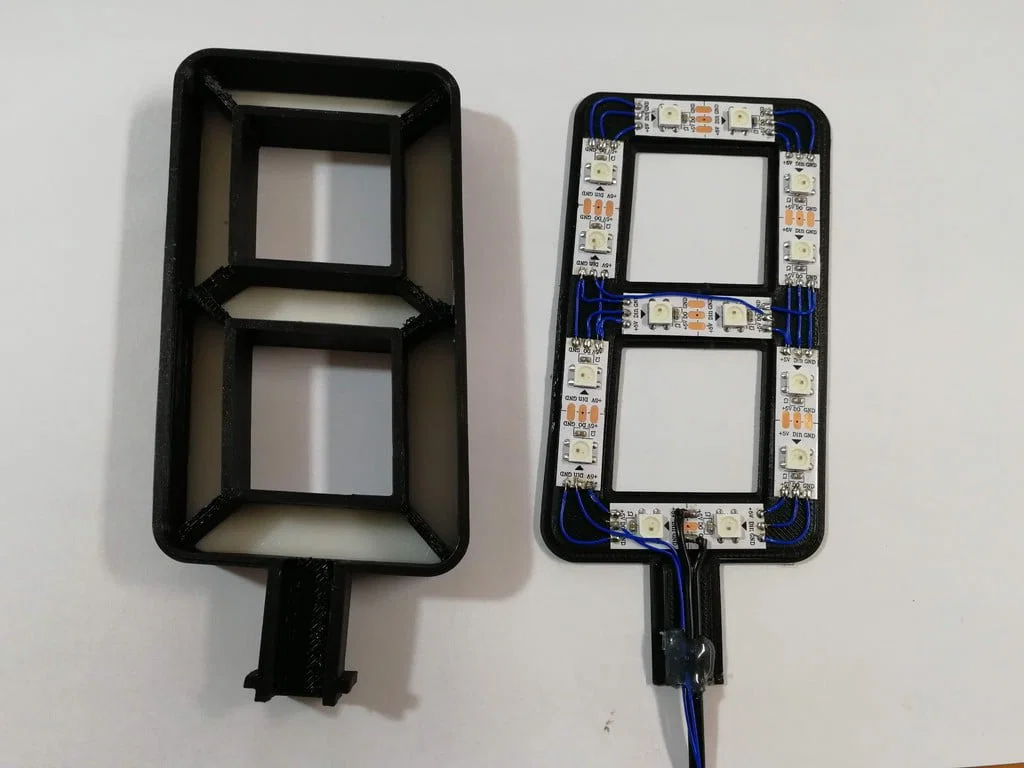

Đây là mẫu đồng hồ 7 đoạn dùng đèn LED. Phiên bản phần mềm hiện tại đã chạy được nhưng chưa phải là bản hoàn thiện. Những chức năng đã hoạt động: hiển thị giờ trên màn hình đồng bộ thời gian từ máy chủ NTP hiển thị giờ theo múi giờ địa phương (bạn cần tự chỉnh múi giờ trong mã nguồn, ví dụ: "Asia/Ho_Chi_Minh". Xem thêm tại https://en.wikipedia.org/wiki/List_of_tz_database_time_zones) giao diện web cực kỳ đơn giản để chọn màu LED và độ sáng kết nối internet qua WiFi (tên mạng và mật khẩu cần nhập thủ công trong mã nguồn) cảm biến ánh sáng môi trường và tự động điều chỉnh độ sáng (cần có module cảm biến APDS-9960) hỗ trợ RTC cục bộ để làm nguồn dự phòng cho đồng hồ (cần có module RTC dựa trên DS3231) Các tính năng trong danh sách chờ: hiển thị nhiệt độ từ trạm thời tiết trực tuyến cải thiện cấu hình web cài đặt WiFi thân thiện hơn. Đây là thiết kế OpenSCAD gần như tham số hóa hoàn toàn. Các file STL được tạo sẵn cho kích thước số 110mm, nhưng bạn có thể tùy chỉnh kích thước tùy ý. File nguồn OpenSCAD tại đây Danh sách vật liệu (phiên bản 4 số "88:88"): Wemos D1 Mini ESP8266 1m Dây LED WS2812b, 60 LEDs/m 2 cái Module LED lẻ WS2812B 6 cái Ốc M3 x 12mm 6 cái Ốc tán đồng M3 5x5mm 1 cái Module cảm biến màu RGB GY-9960LLC APDS-9960 Danh sách vật liệu (phiên bản 6 số "88:88:88"): Wemos D1 Mini ESP8266 1.5m Dây LED WS2812b, 60 LEDs/m 4 cái Module LED lẻ WS2812B 12 cái Ốc M3 x 12mm 12 cái Ốc tán đồng M3 5x5mm 1m thanh nhôm chữ L 10x10mm để làm khung gia cố bên trong * 1 cái Module cảm biến màu RGB GY-9960LLC APDS-9960
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
