Guitar Telecaster lỗ lục giác (in 3D, 5 phần)
Mẫu guitar Telecaster in 3D với thân có họa tiết lỗ lục giác, kích thước chuẩn nên lắp vừa linh kiện Telecaster thường. Thiết kế 5 phần ghép bằng chốt và keo, có bản cập nhật neck pocket 16mm và tùy chọn tách phần cho máy nhỏ.
Mô tả

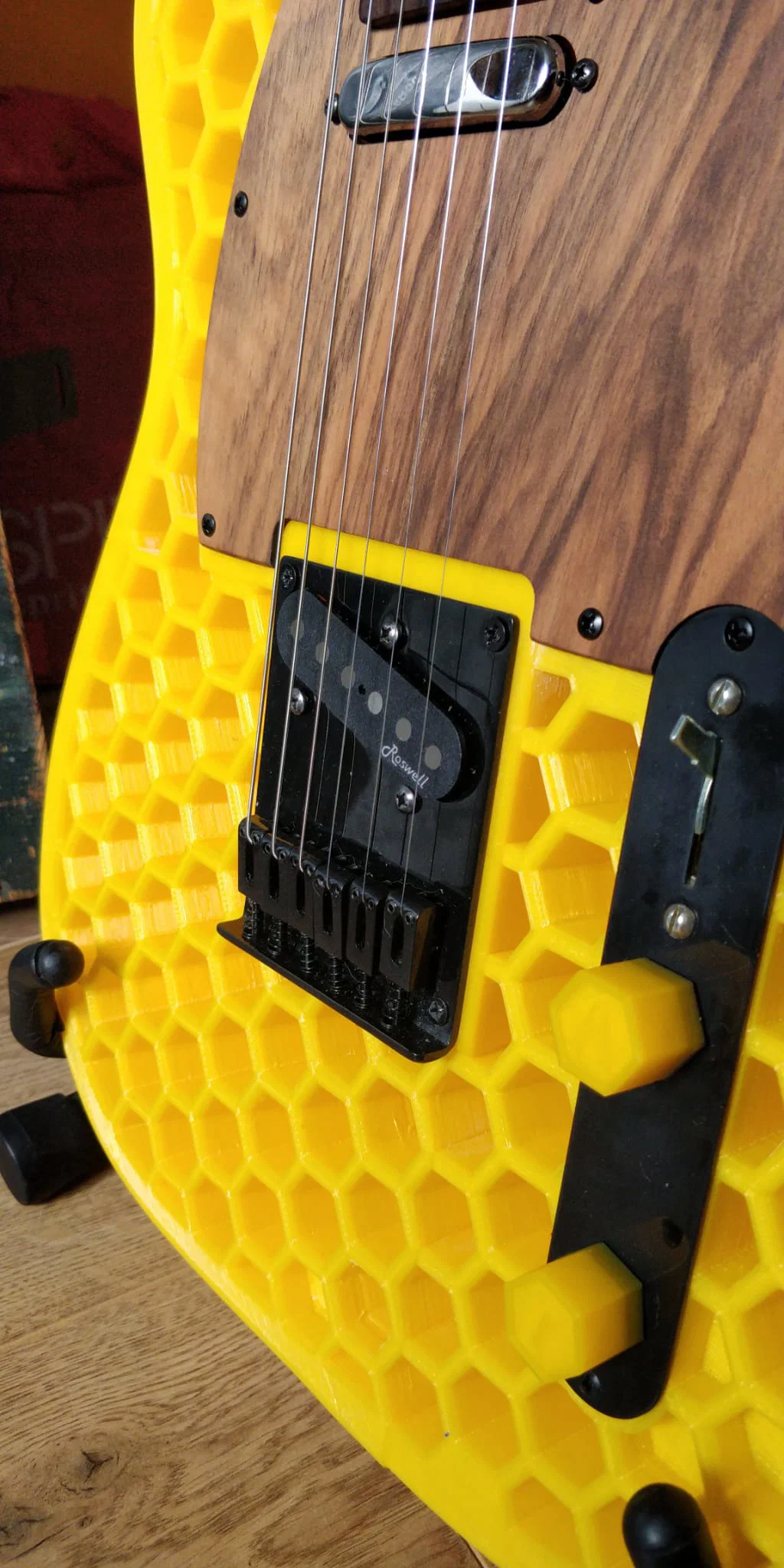

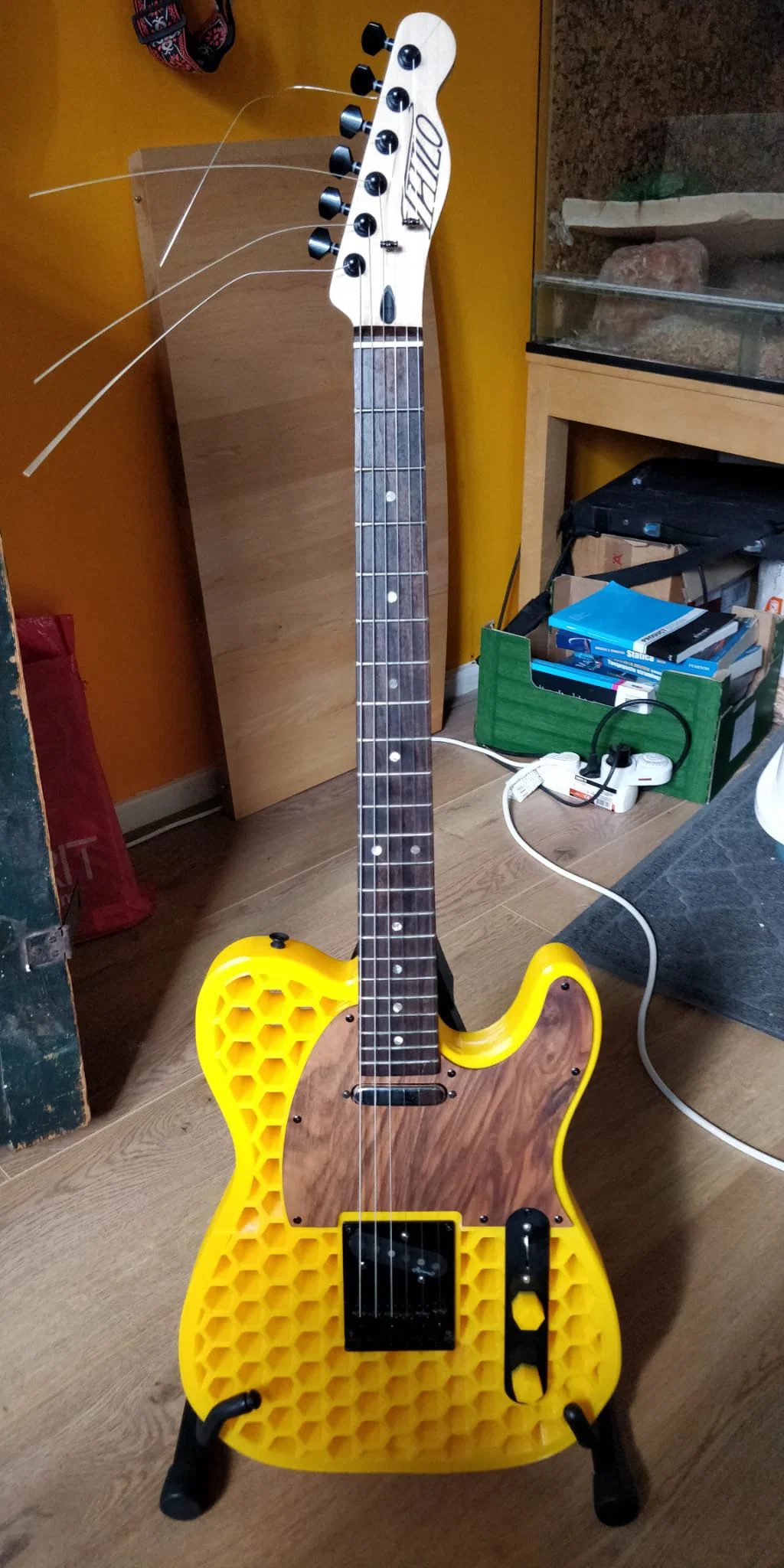

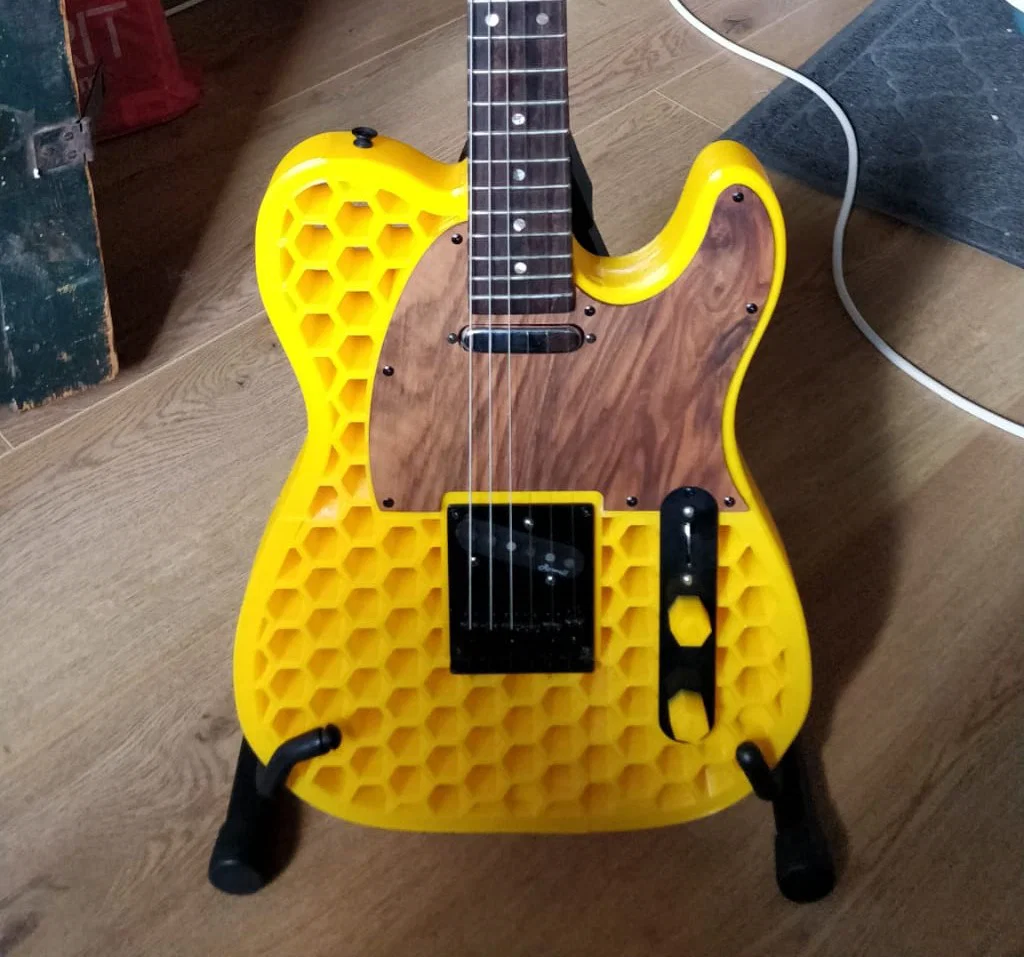

Một cây Telecaster in 3D hoàn toàn được, với họa tiết lỗ lục giác trên thân đàn. Kích thước cây đàn y như Telecaster bình thường nên phụ kiện/linh kiện chuẩn vẫn lắp vừa. Tất cả các phần được ghép bằng chốt (pegs) và keo, nên không cần dụng cụ.
In ấn
Tất cả các phần được in với chiều cao lớp 0.2 mm.

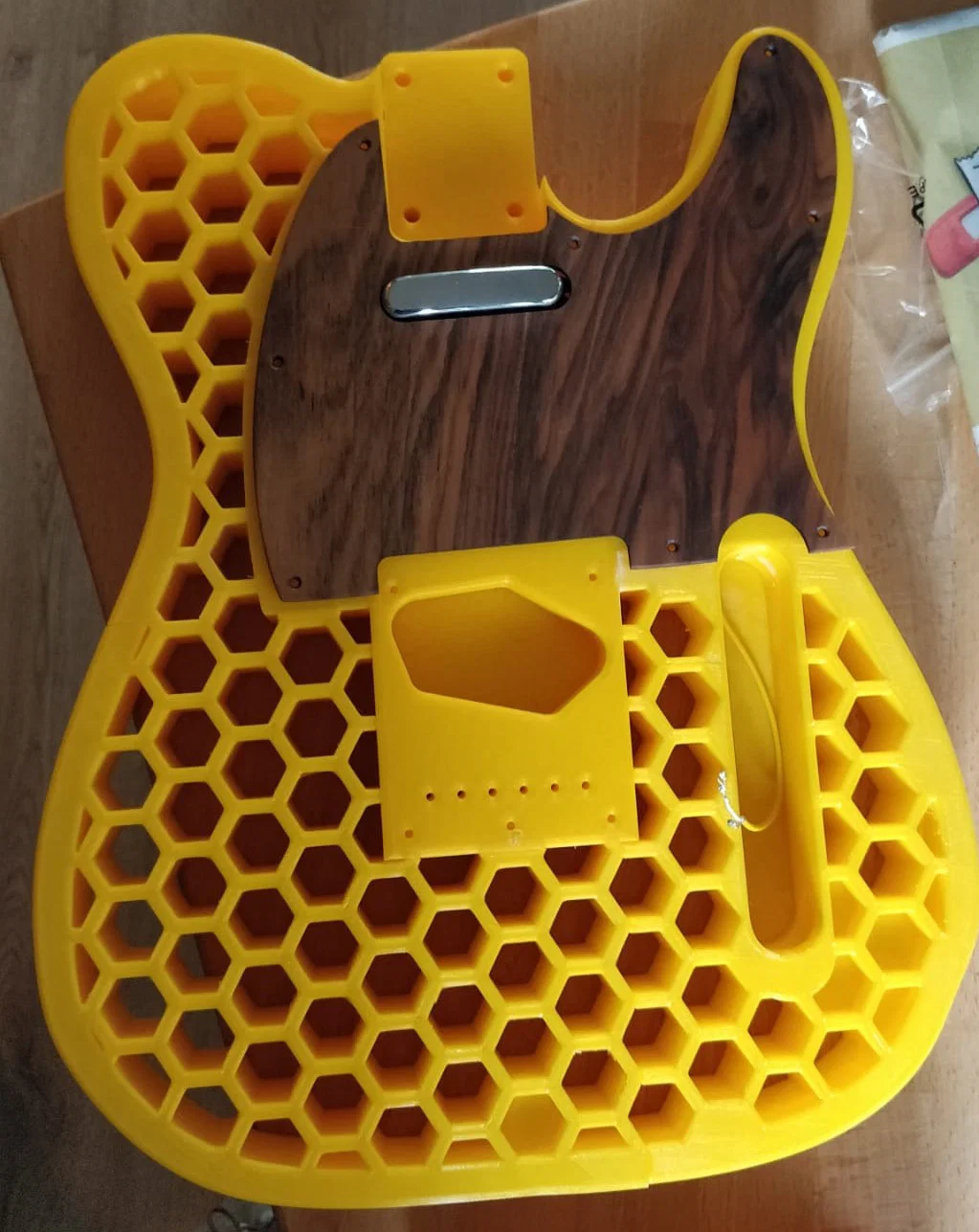

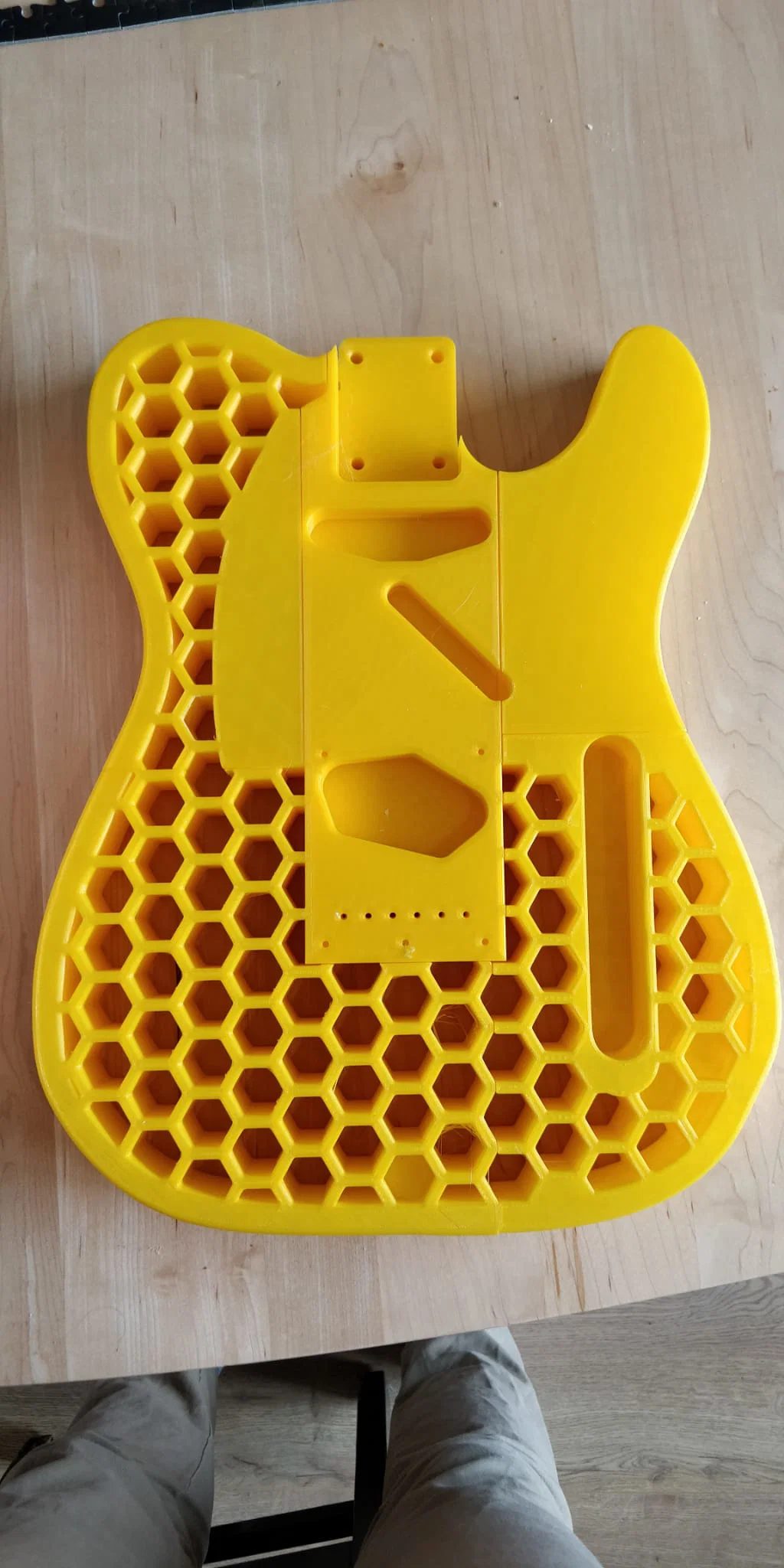

Cây đàn gồm 5 phần khác nhau. Phần duy nhất chịu lực là phần ở giữa (middle_full), nên độ bền ở đây rất quan trọng. Mình in phần này với 7 perimeters và 20% infill, kèm 4 lớp top và bottom. Phần này rất lớn. Mình cũng đã thêm phần giữa tách làm 2 phần (middle_lower và middle_upper). Hai phần này cần in cùng thông số như trên.
Các phần còn lại không cần quá cứng. Mình in với 2 walls và 15% infill.
Các chốt (pegs) được in với 5 walls để đảm bảo độ bền.
Các phần cần in như sau:
- Tất cả các phần lớn: 1x
- Chốt 10x20: 5x (7x nếu phần giữa in tách 2 phần)
- Chốt 5x10: 4x
- Chốt 3x10: 3x
Cập nhật:
Mình nhận ra hốc gắn cần (neck pocket) sâu 21mm là quá sâu. Mình đã chỉnh model và thêm các phần có độ sâu 16mm.
Mình cũng thêm file STL thân đàn nguyên khối với độ sâu neck pocket 16mm.
Cập nhật 02-08-2025:
Mình đã tách phần dưới bên trái thành 2 để phù hợp với các máy in nhỏ hơn. Nếu bạn in theo các phần này thì cần thêm 1 chốt 5x10 và 1 chốt 3x10 nữa.
