Bản lề đơn giản Print-in-Place (không cần supports, in liền khối)
Bản lề đơn giản in print-in-place, in liền khối không cần lắp ráp. Mỗi tấm có 3 lỗ bắt vít, không cần supports. Có 2 bản: v11 cho đầu phẳng và v11 countersink cho vít gỗ; dùng được vít #6/#8.
Mô tả

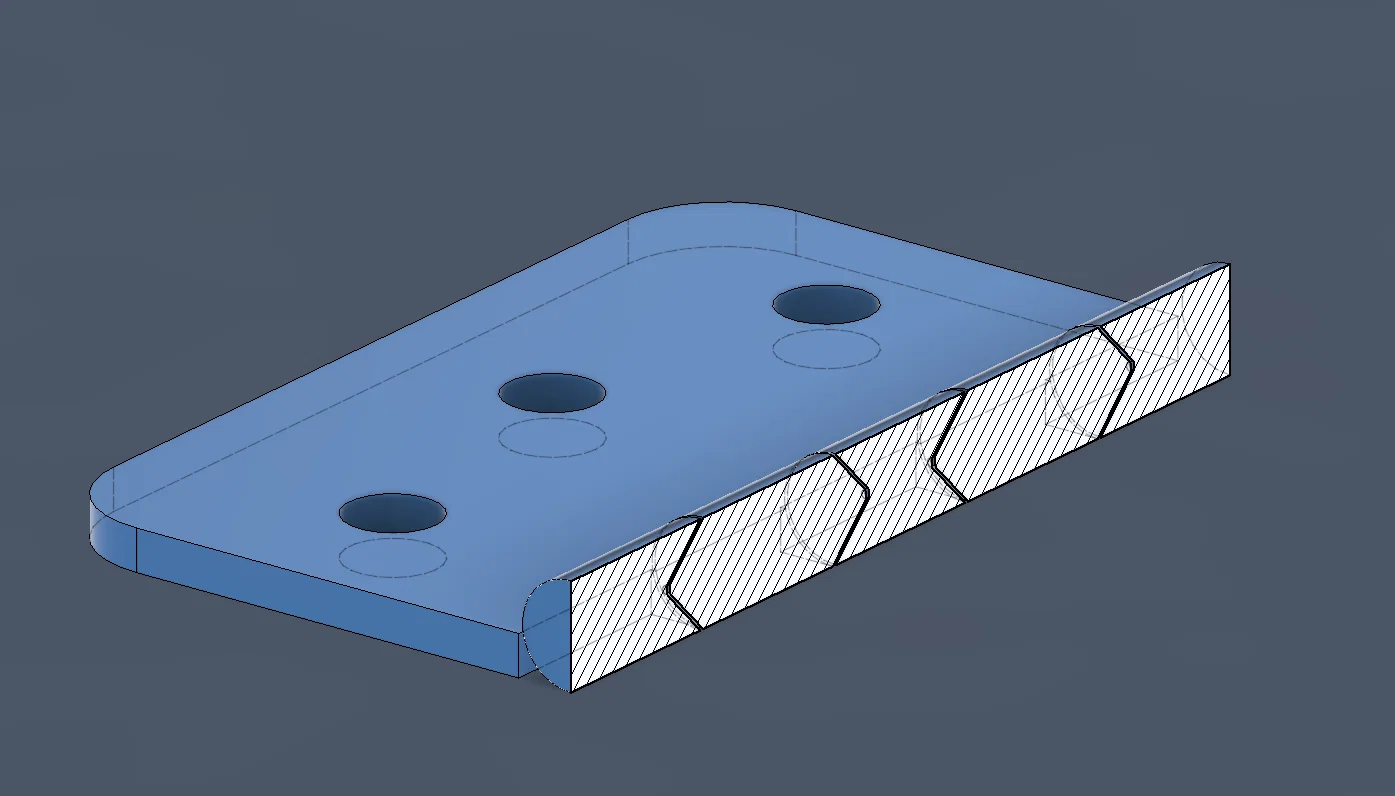

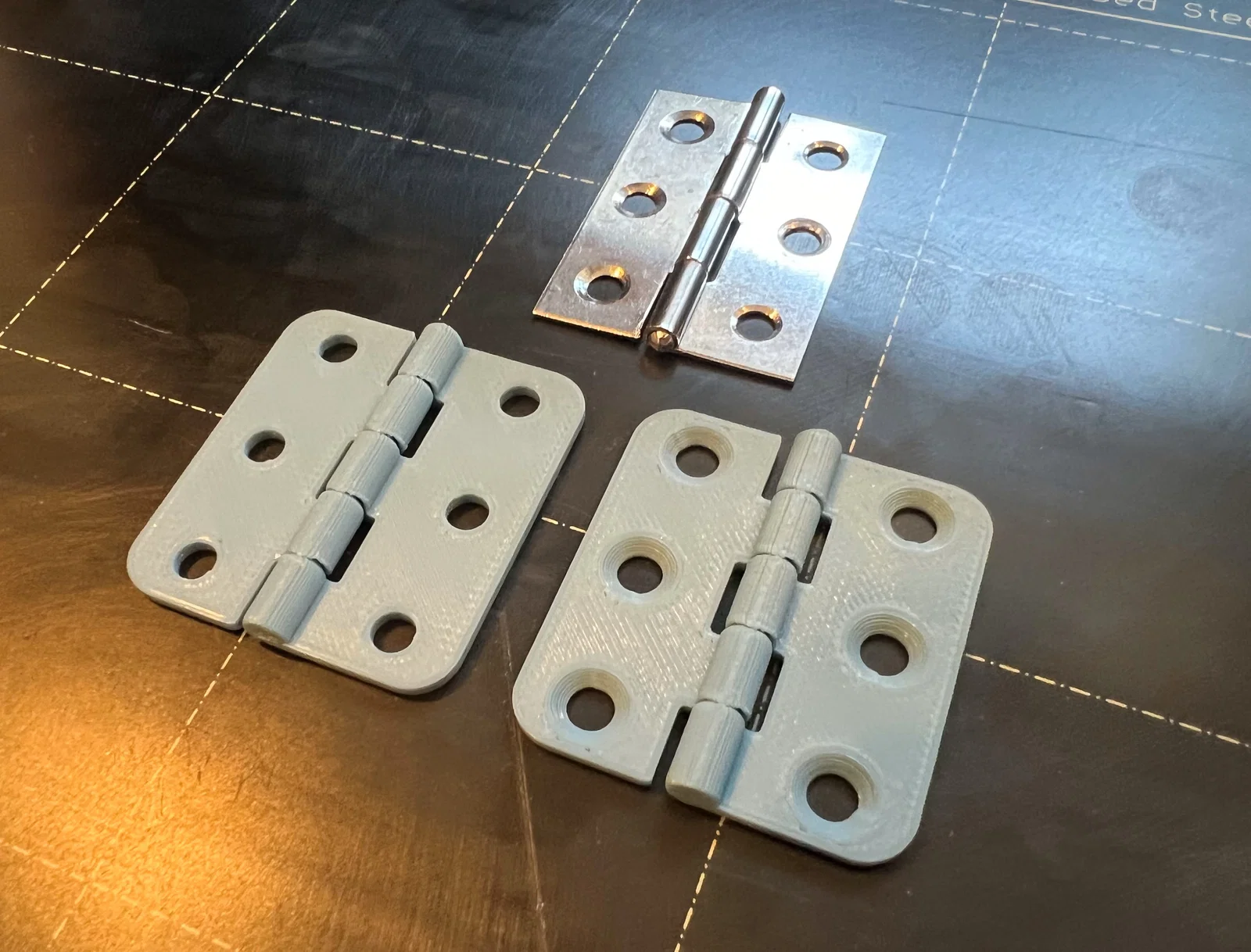

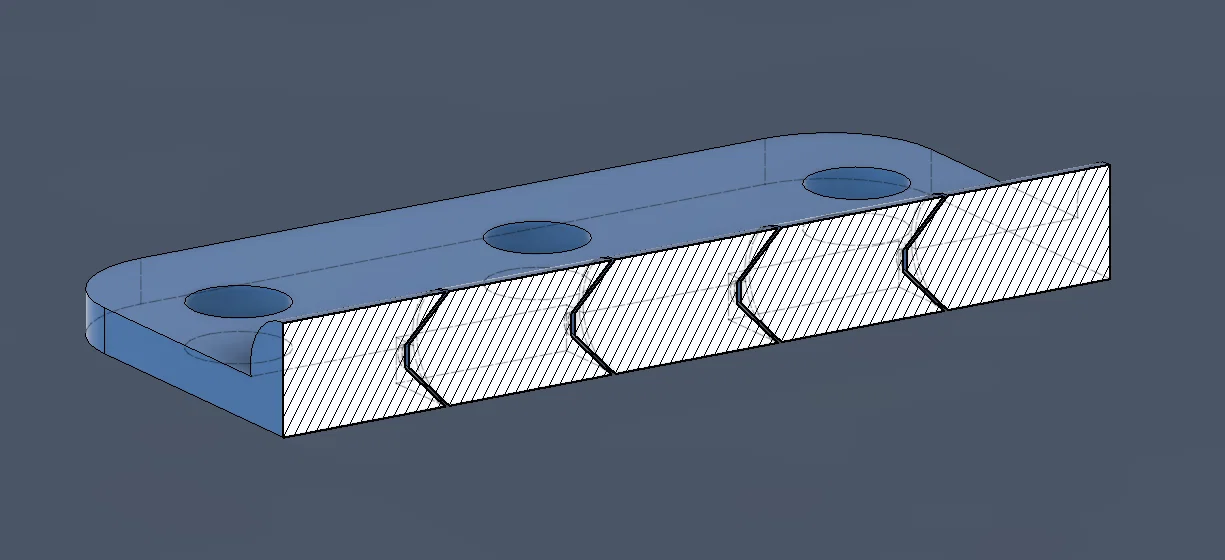

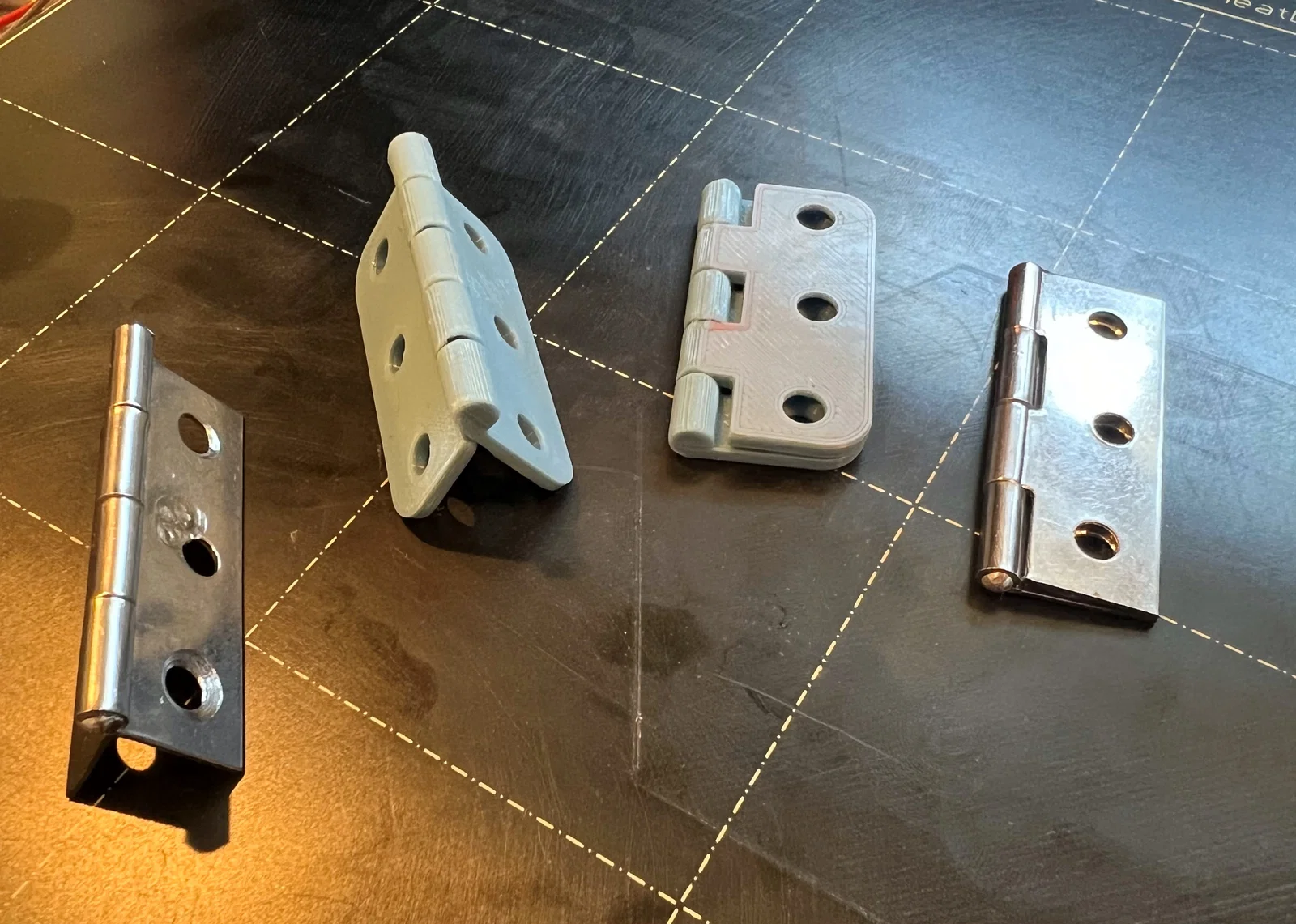

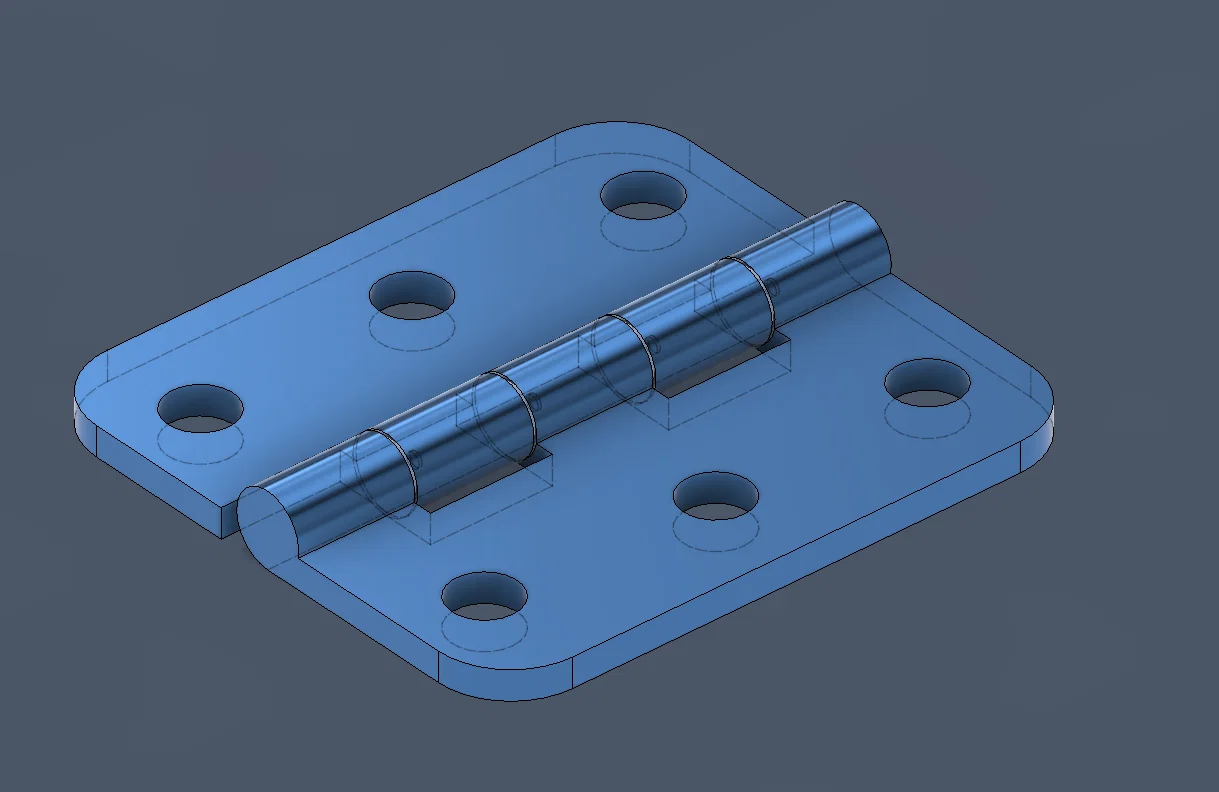

Mình cần bản lề cho Laser Cut Stackable 3D Filament Holder mà mình đang thiết kế. Mình có một bộ bản lề kim loại nhỏ dùng cho bản prototype, nhưng không nhớ mua ở đâu hay lúc nào, nên mình tự thiết kế mấy bản lề này trong Fusion 360.
Model gồm hai phần, in chung trong một file STL và dùng được liền ngay khi vừa lấy khỏi bàn in. Không cần supports.

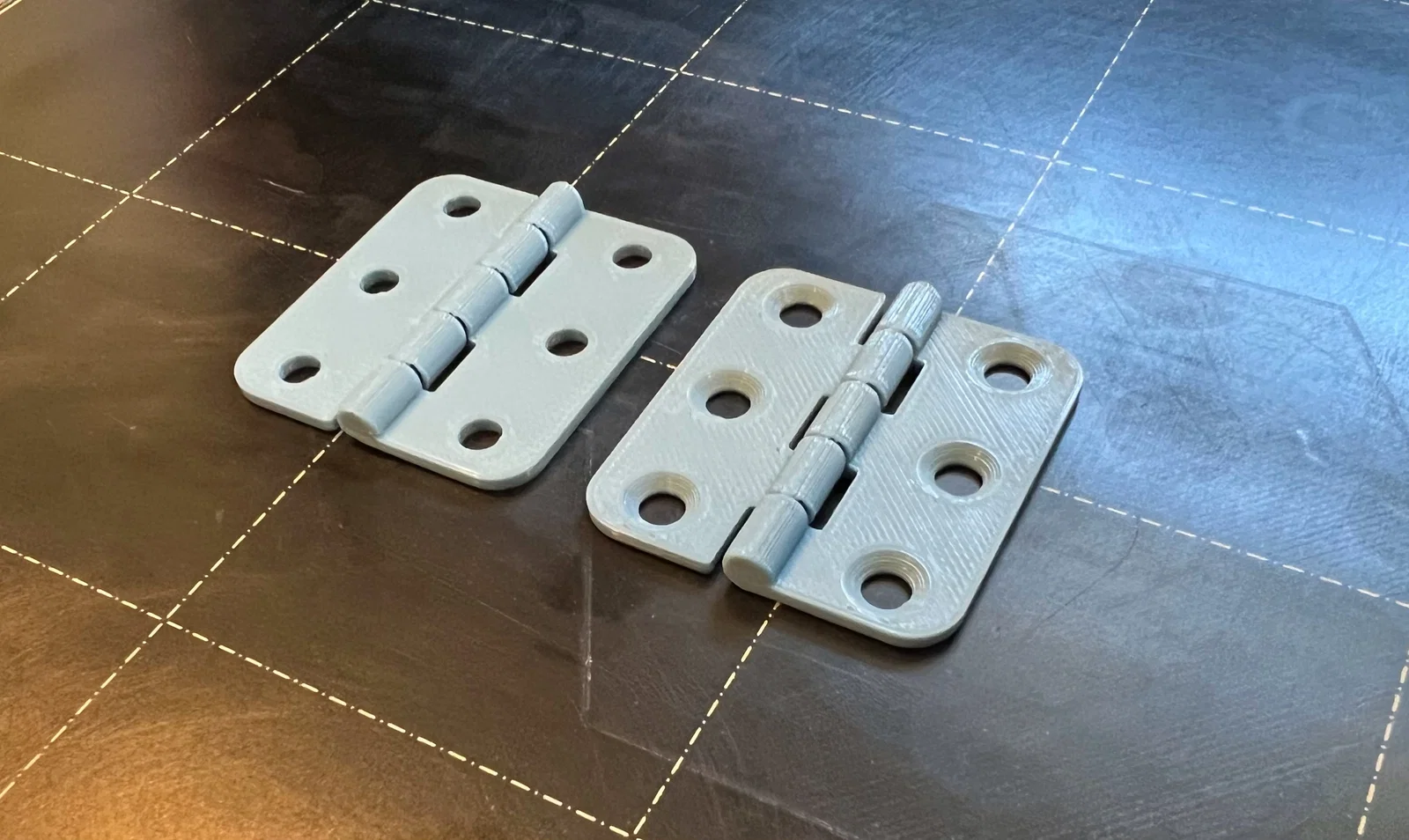

Có 2 phiên bản tuỳ theo loại ốc/vít bạn dùng:
- print-in-place hinge v11 - cho vít/bolt đầu phẳng
- print-in-place hinge v11 countersink - cho vít gỗ cần lỗ countersunk
Cả vít #6 và #8 đều vừa, còn chiều dài thì tuỳ bạn bắt vào vật liệu gì. Với kệ filament của mình làm bằng tấm dày 1/8", mình dùng vít #6-½" kèm washers và nuts.
Muốn xem thêm các cỡ bản lề print-in-place khác, coi bộ sưu tập của mình tại đây: EcoDad's Print-in-place Hinges Collection.
