Prop-Unstopper – Dụng cụ gỡ cánh cho micro drone

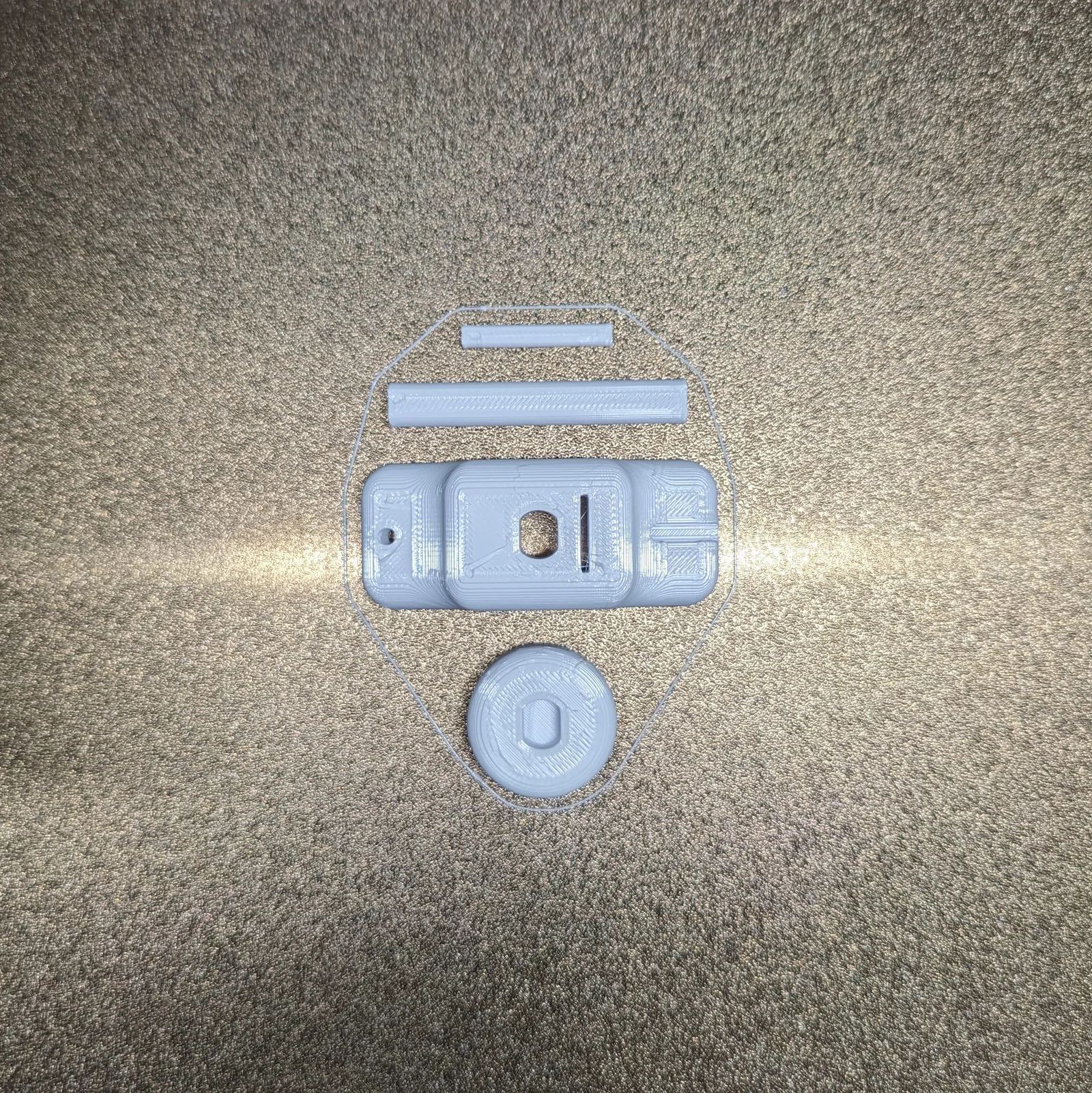

Vì mỗi máy in sẽ có dung sai/khe hở hơi khác nhau nên trong file đính kèm có 2 phiên bản. Ngoài ra, nếu bản “loose” bị lỏng quá thì dán 1 lớp painters tape là sẽ ôm khít hơn (như hình).

Nếu muốn, bạn có thể chấm một chút Super Glue vào những chỗ bị lỏng. Chỉ cần tránh để keo dính vào printed shaft.

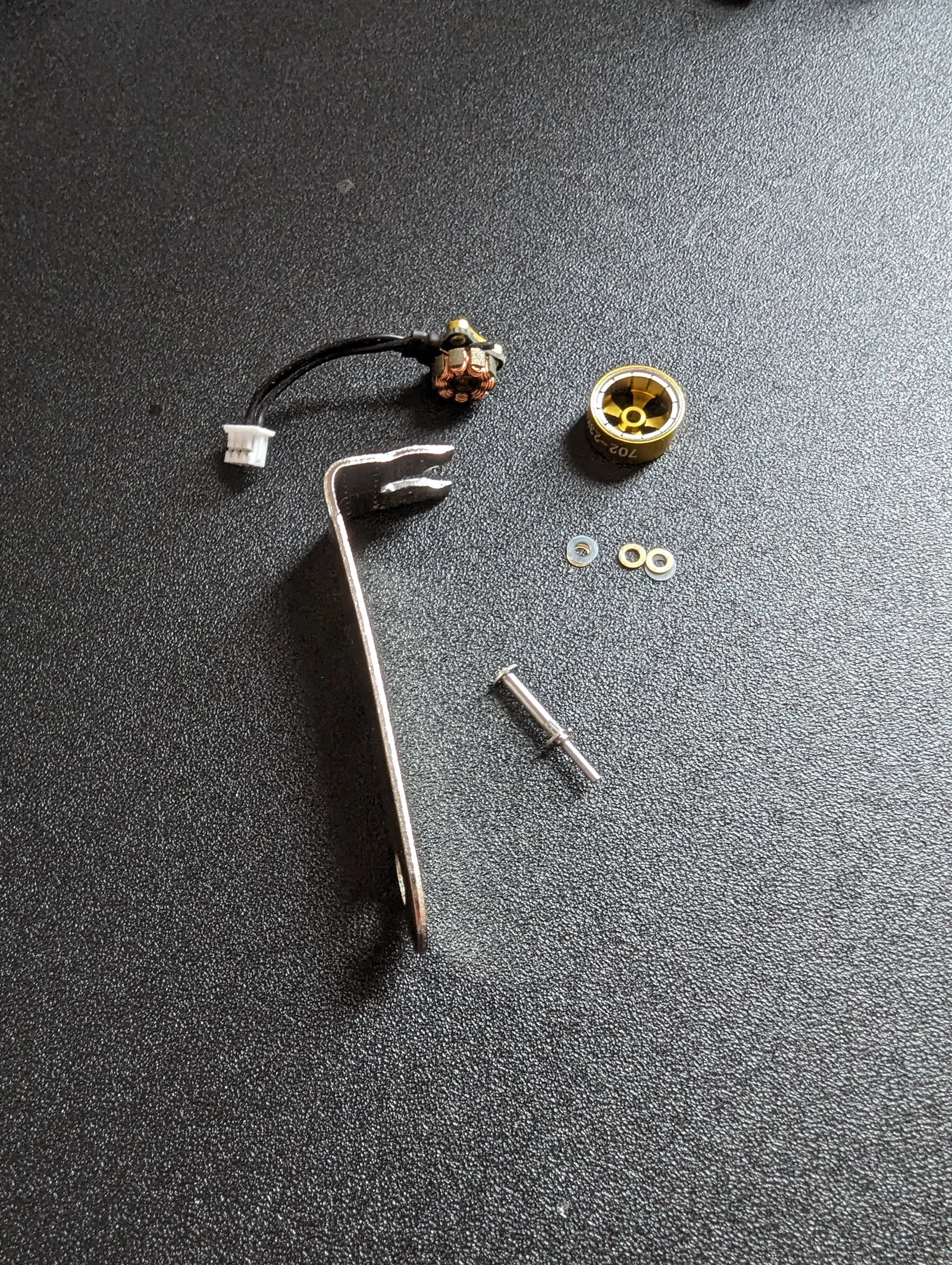

Dùng “BetaFPV prop removal tool” loại generic.

Một motor shaft dạng “sacrificial” 1mm (hoặc nhỏ hơn).

Pliers
Super Glue
Painters Tape
Angle Grinder với lưỡi cắt (hoặc dùng file và kiên nhẫn một chút).
Một multi tool có Pliers và File cũng làm được.

Mình dùng gôm tẩy bút chì để bảo vệ chốt motor shaft khi không sử dụng.

Thanh “Prop Remover Tool” được nắn thẳng bằng Pliers rồi bẻ vuông góc (right angle) ở khoảng 14mm. Sau đó cắt một đường ở chính giữa theo chiều dọc. Tiếp theo mài cạnh phẳng xuống để tạo dạng nêm (wedge), và bo tròn các cạnh cũng như làm sạch ba via (deburred).

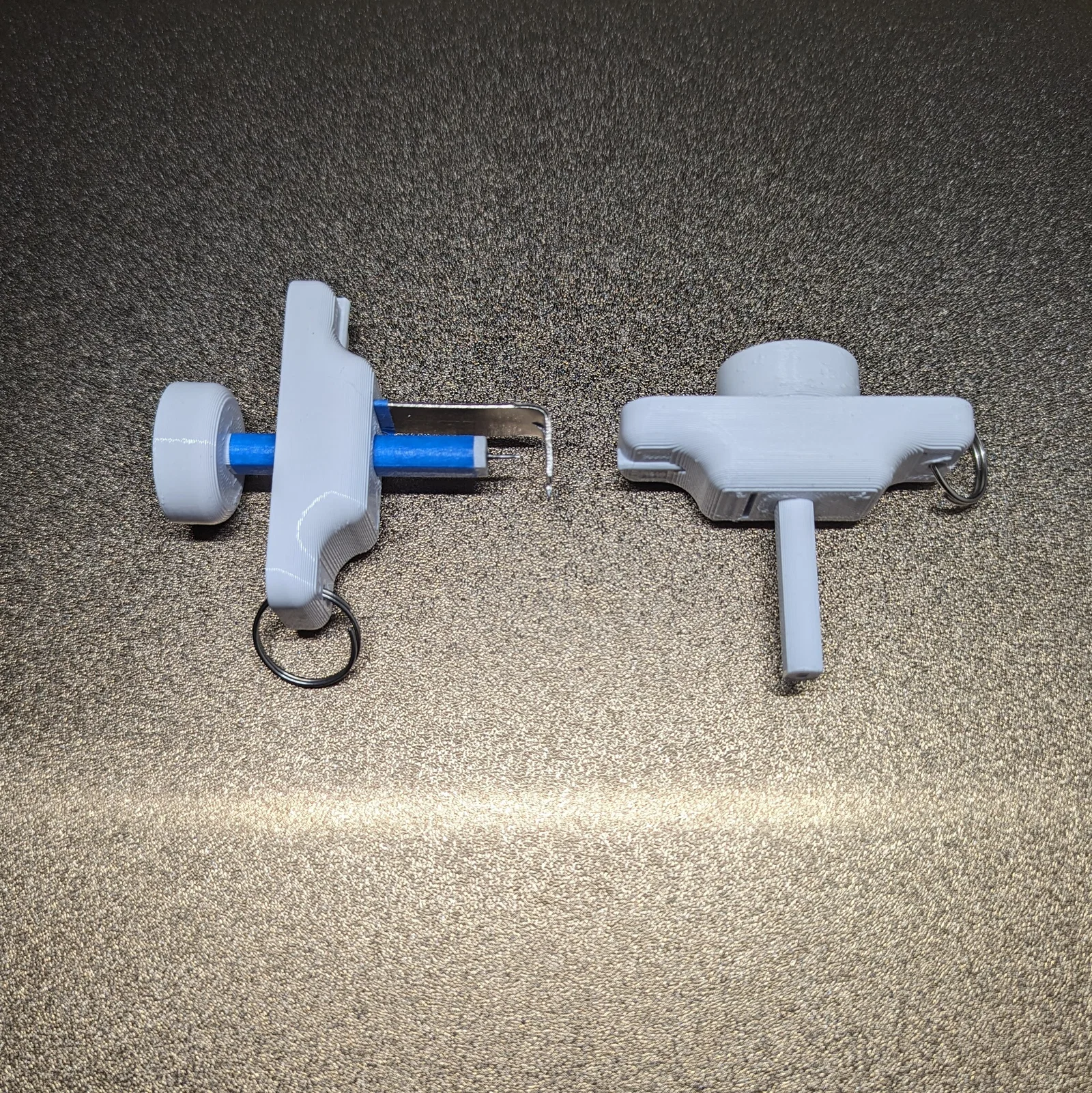

Đẩy thanh chữ L, với cạnh ngắn của chữ L hướng về lỗ giữa lớn hơn, vào khe mỏng ở phía tay cầm có bo tròn cho tới khi chạm phần mặt phẳng/phía trên.

Trượt chốt (pin) vào lỗ nhỏ ở cạnh tay cầm cho tới khi nó ngang mặt (flush).

(Xem ghi chú) Đẩy chốt motor shaft vào lỗ nhỏ trên printed shaft. (Ghi chú: Chốt này hai đầu không giống nhau. Hãy đảm bảo đẩy đầu dày hơn của chốt motor shaft vào lỗ của printed shaft, để đầu đường kính 1mm còn lại thò ra.)

Phần Push Top lắp lên phía trên đầu đối diện với chốt motor shaft.

Dùng file chà đều quanh hai cạnh dài của chốt motor shaft để làm đường kính của nó nhỏ hơn 1mm một chút.

Sau đó có thể luồn cụm printed shaft assembly qua lỗ giữa của tay cầm từ phía mặt phẳng đi xuống.

Chúc bạn mọi điều tốt đẹp và bay vui vẻ,
FPVGIO
