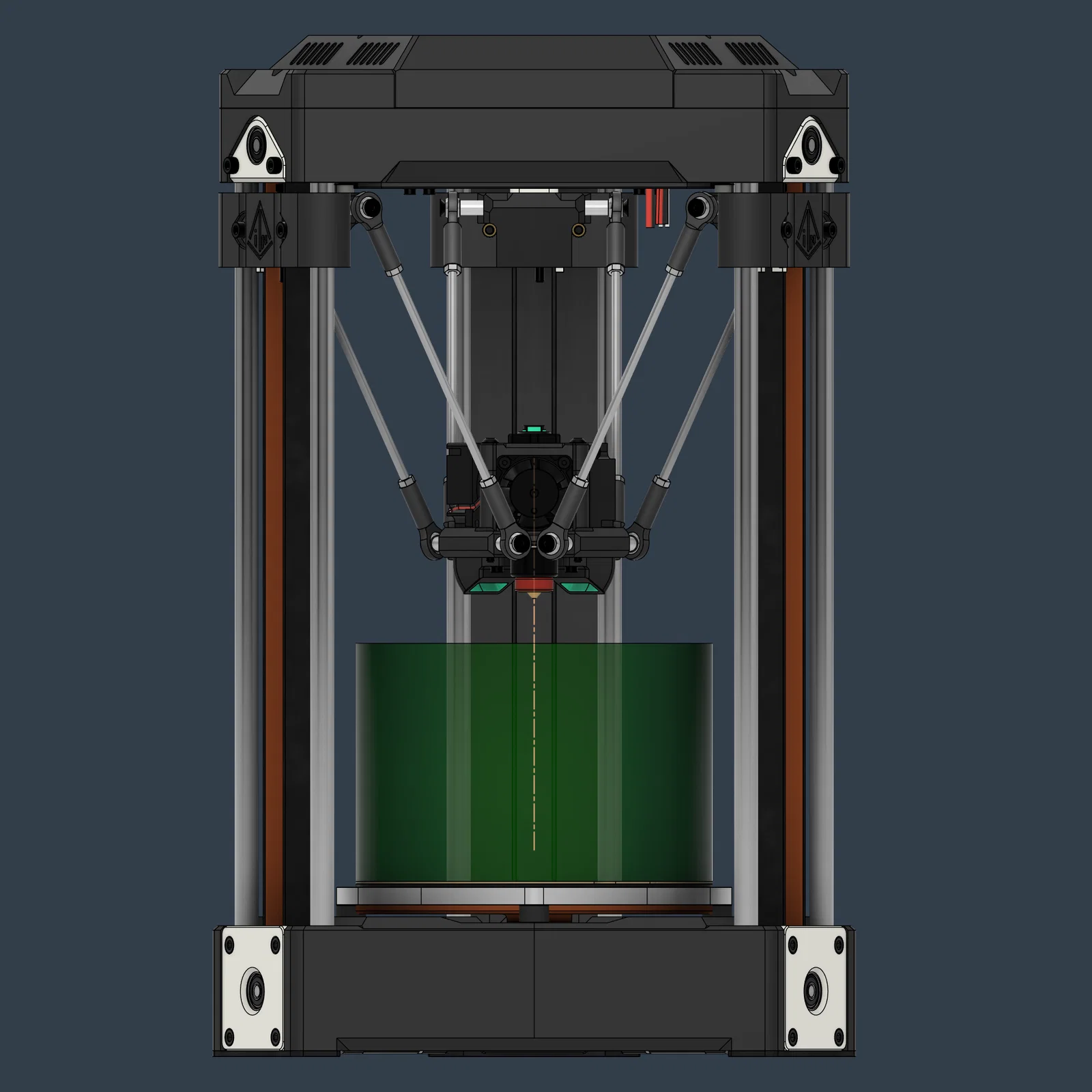

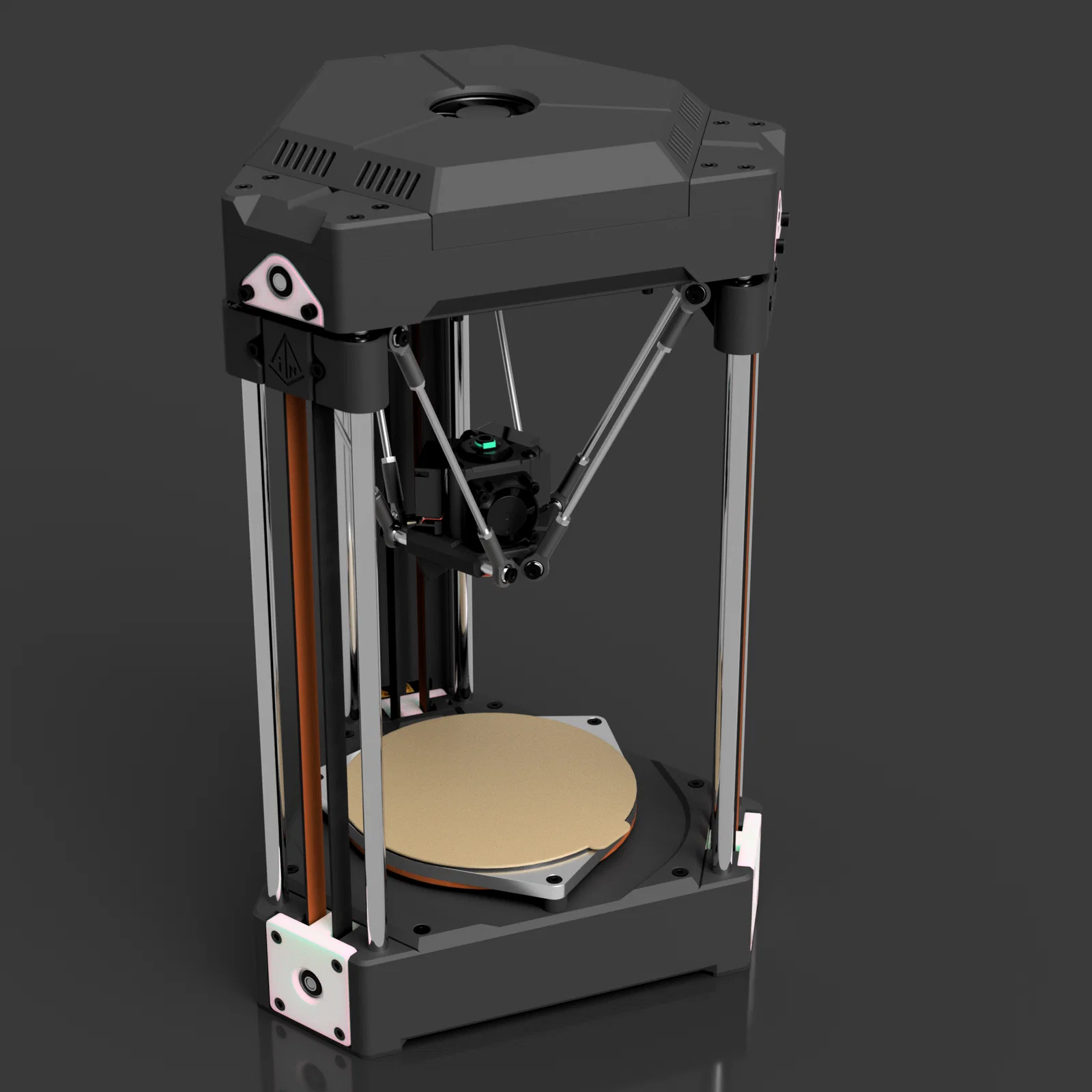

MIN_SB01_120 – Bản mod micro delta MIN (build 120x80)
Bản mod của máy micro delta MIN (MIN_SB01_120) dựa trên thiết kế của Rolohaun, tối ưu gọn hơn với Revo micro hotend, 2 quạt 3010, tùy chọn belt 6/9/10mm, build volume 120x80mm và bàn nhiệt 120mm.
Mô tả
Chào mừng! Hành trình với MIN của bạn bắt đầu rồi đó!
Mình siêu hào hứng khi Rolohaun ra mắt con micro delta MIN. Tất nhiên là mình phải chỉnh sửa vài chỗ để thỏa cái “ghiền” những cỗ máy mini gọn gàng, nhỏ mà chất!
Nếu bạn thích những thứ mình làm, bạn có thể mời mình ly cà phê tại đây: paypal.me/handfullofnuts
Cảm ơn bạn : )
Các thay đổi bao gồm:
- Cụm hotend Revo micro kèm 2 quạt 3010
- Dây belt rộng 9 hoặc 10mm
- Ngàm/đế idler
- Ngàm/đế motor
- Carriages với Apex Belt Clips
- Thể tích in 120x80mm
- Bàn in gia nhiệt 120mm
- Ngàm/đế mainboard dạng modular
CHANGELOG 300524:
Đã cập nhật/Thêm
- BOM
- Cập nhật phần assembly
CHANGELOG 270524:
Đã cập nhật/Thêm
- Carriages và Effector giờ dùng M3x30 với sq-nuts thay cho 5x50 Standoffs
- Tùy chọn belt 6mm.
Bấm TẠI ĐÂY để xem BOM
Bộ assembly đã được áp motion joints, bạn kiểm tra mục component drag trong select hoặc move feature để kéo/khớp và mô phỏng chuyển động của hệ cơ máy in.
Thông tin hữu ích:
CARRAIGE OFFSET = 16
ARM ANGLE = 62.8
EFFECTOR RADIUS = 23
MIN ANGLE = 20
MAX ANGLE = 90
RADIUS = 58
arm_length: 127
delta_radius: 81
print_radius: 60
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
