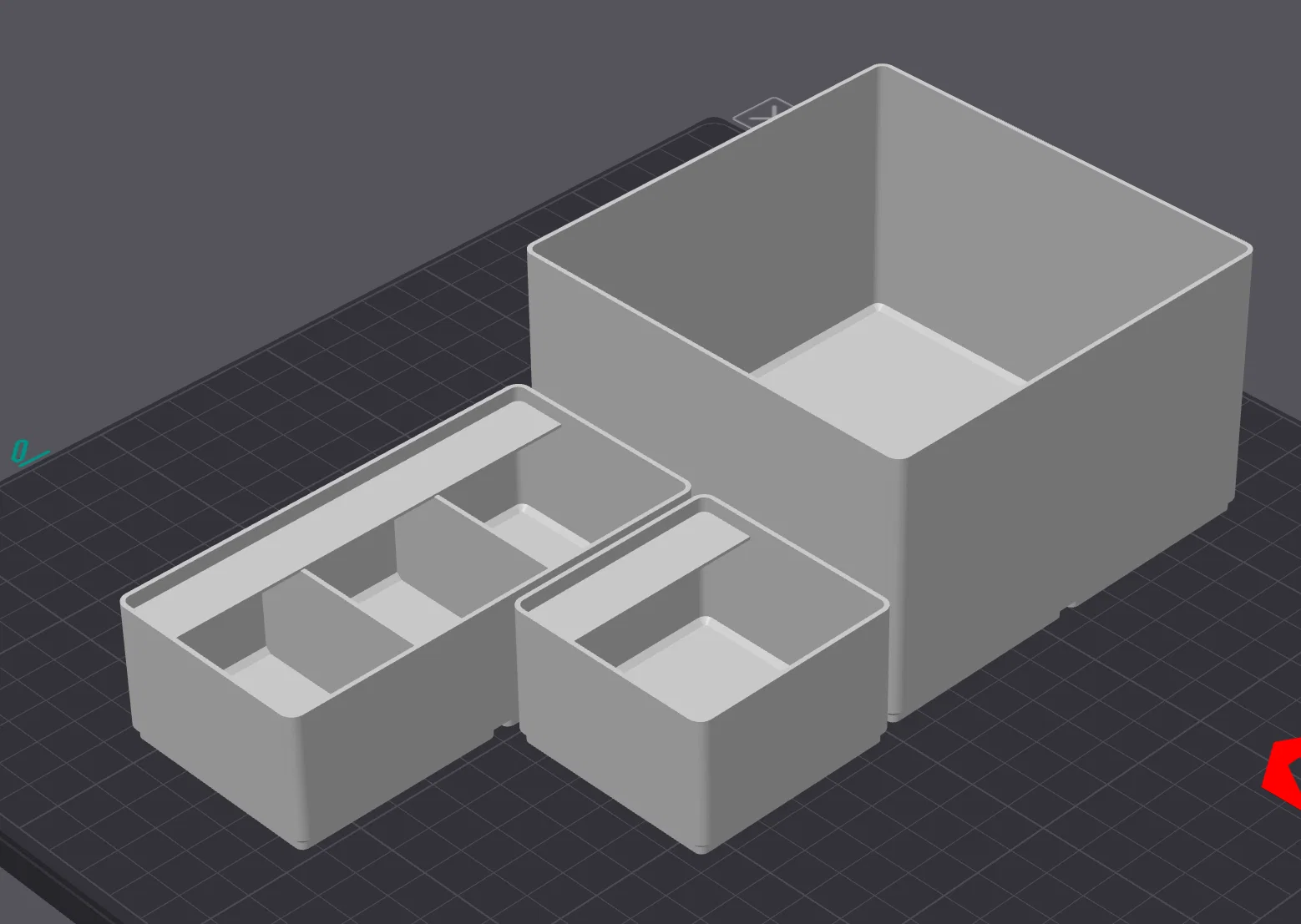

Bộ Organizer Hộp Lưu Trữ Parametric cho IKEA Helmer

Tùy chỉnh hộp/khay lưu trữ (bin) IKEA Helmer của riêng bạn!

Tính năng:

• Tùy chỉnh kích thước (từ 1x1 tới 4x6, bin thấp/cao hơn)
• Có thể xếp chồng (stack) cho các bin nhỏ
• Có tai (tab) để dán nhãn (có thể chỉnh độ rộng, tùy chọn)
• Có slider để dễ lấy linh kiện nhỏ (cũng là tùy chọn)
• Vách ngăn (divider) (cho phép số lượng vách ngăn hợp lý bất kỳ)
• Tương thích với mẫu gốc (chưa test nhưng chắc là được)

Mình dựng lại mẫu của dukedoks' Storage box Ikea Hack Helmer bằng Fusion 360.

Tab và Slider

Để bật/tắt tính năng này, vào “Design History” ở phía dưới cùng của app. Sau đó bấm chuột phải vào Slider Extrude hoặc Tab Extrude, rồi chọn Suppress Features để tắt, Unsuppress Features để bật.

Kích thước Bin

• Để đổi kích thước bin, vào SOLID > MODIFY > Change Parameters
• Đổi giá trị trong cột Expression

QUAN TRỌNG:

• TÙY CHỌN: Với bin lớn hơn 1x1, bấm chuột phải vào Grid Cutout trong Design History rồi chọn Unsupress Features (nếu không unsuppress thì đáy bin sẽ phẳng)
• Với bin 1x1 thì cần suppress (mặc định đang suppress sẵn)

Divider (Vách ngăn)

• Nhập 0 nếu không cần vách ngăn
• Muốn thêm vách ngăn theo trục X, chỉnh giá trị divider_x
• Chỉnh divider_y để thêm vách ngăn theo trục Y

Cách tùy chỉnh (tốt nhất nên xem video hướng dẫn cách làm):

1. Tải Fusion 360
2. Mở file F3D
3. Vào SOLID > MODIFY > Change Parameters để tùy chỉnh. Xong thì bấm OK.
4. Để export model, vào UTILITIES > MAKE rồi nhập các mục sau:
    a. Selection: bấm chọn IKEA Helmer Bin Parametric v22 dưới BROWSER (bên trái)
    b. Format: Any
    c. Structure: One File
5. Bấm OK rồi lưu lại

Các tham số bạn có thể chỉnh:

• bin_length
• bin_width
• bin_height
• wall_thickness
• tab_width: chỉnh theo máy in tem nhiệt (thermal label printer) của bạn
• divider_x: vách ngăn theo trục X
• divider_y: vách ngăn theo trục Y

PS: Mình chưa test, có thể sẽ gặp vài vấn đề khi tạo model. Mình cũng không giỏi 3D modelling lắm.

PS2: Với bin lớn, khi xếp chồng lên bin nhỏ thì nó không “khít” hoàn toàn. Còn xếp cùng cỡ bin thì không sao. Khi nào rảnh mình sẽ thử fix.

PS3: Có thể chỉnh để fit với bất kỳ ngăn kéo nào, không chỉ IKEA Helmer. Đo kích thước ngăn kéo, chia cho số bin bạn muốn xếp sát cạnh nhau, rồi nhập giá trị vào tham số bin_size.
