Bộ bánh răng côn phổ thông, mô-đun = 0,7
- Lượt tải
- 208
- Lượt thích
- 12
- Lượt coi
- 835
- Bản remix
- 0
- Bình luận
- 0
File 31 7,8 MB
- m07-z12.stlSTL · 140,7 KB
- m07-z13.stlSTL · 148,3 KB
- m07-z14.stlSTL · 153,6 KB
- m07-z15.stlSTL · 167,3 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #333
- Danh mục
- Mỹ Thuật
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả
Mô tả Đối tượng:
Đây là một bộ sưu tập các bánh răng côn với góc áp lực 20°, mô-đun = 0,7 và từ 12 đến 40 răng.
Bạn có thể dễ dàng sửa đổi các mô hình cơ bản này cho nhu cầu của bạn chỉ với các chức năng cắt.
Ví dụ:

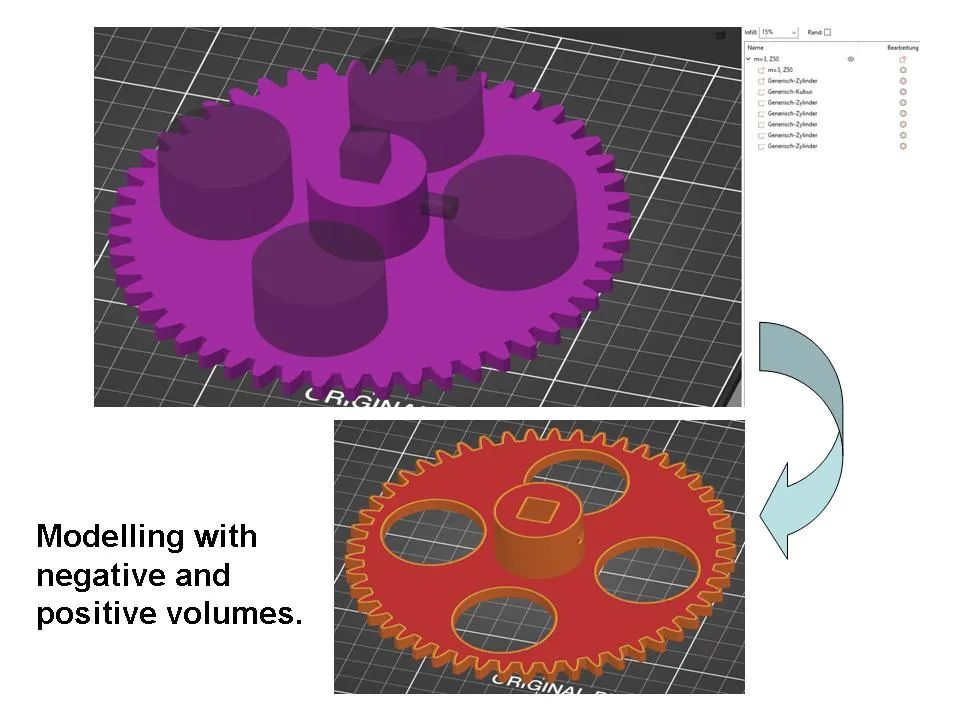

- tất cả các mô hình đều dày 5mm. Bạn có thể sửa đổi nó bằng cách thay đổi giá trị Z.
- thêm một lỗ khoan tròn bằng cách thêm một hình trụ như một thể tích âm.
- thêm một lỗ khoan vuông bằng cách thêm một hình khối như một thể tích âm.
- thêm một lỗ khoan hình elip bằng cách thêm một hình trụ với các giá trị X và Y khác nhau như một thể tích âm.
- thêm một rãnh bằng cách thêm một thể tích dương.
- thêm một lỗ khoan tròn theo hướng nằm ngang để gắn ren, mà bạn có thể cố định bánh răng côn bằng một chiếc vít.
- đây chỉ là một số ví dụ. Nhiều sửa đổi khác là có thể và phụ thuộc vào trí tưởng tượng và nhu cầu của bạn.
Ghi chú rất quan trọng. Vui lòng đọc trước khi in:
- Tất cả các mô hình sẽ tự động được tải với một răng hiển thị chính xác theo hướng Y dương.
- Vui lòng lưu ý rằng tất cả các bánh răng côn với số răng lẻ sẽ được tải hơi lệch khỏi tâm của nó đến tâm của bảng in.
- Vì lý do này, điều cần thiết là bạn phải điều chỉnh vị trí của nó đến tâm bảng in ngay sau khi nhập trước khi bạn bắt đầu thêm các thể tích dương hoặc âm. Nếu không, các thể tích bổ sung này sẽ hơi lệch khỏi tâm.
- Giả sử rằng việc điều chỉnh trước bởi tôi sẽ không thành công khi sử dụng các slicer khác ngoài eSlicer, tôi đã cung cấp một bảng với các giá trị điều chỉnh cho tất cả các bánh răng côn được cung cấp trong phần tải xuống.
- Vui lòng di chuyển mô hình theo giá trị này theo hướng dương trước.
- Nếu bạn không chắc chắn nên di chuyển nó theo hướng nào, hãy tải mẫu thử và thêm một thể tích hình trụ dương có đường kính 6mm vào giữa bảng in, và xem khoảng cách của lỗ khoan với đường kính 6,1mm. Mẫu thử này phải được di chuyển 0,151mm theo hướng Y để nằm ở giữa bảng in.
Tính toán khoảng cách tâm:
- a = khoảng cách tâm [mm]
- z1 = số răng của bánh răng 1
- z2 = số răng của bánh răng 2
- m = mô-đun
- Công thức: a = ( z1 + z2 ) * m/2
Tham chiếu chéo đến các bánh răng khác với mô-đun khác nhau:
- Bộ sưu tập Bánh răng, alpha = 20 độ, mô-đun = 0,8: Module0,8
- Bộ sưu tập Bánh răng, alpha = 20 độ, mô-đun = 0,9: Module0,9
- Bộ sưu tập Bánh răng, alpha = 20 độ, mô-đun = 1: Module1
- Bộ sưu tập Bánh răng, alpha = 20 độ, mô-đun = 1,25: Module1,25
- Bộ sưu tập Bánh răng, alpha = 20 độ, mô-đun = 1,5: Module1,5
- Bộ sưu tập Bánh răng, alpha = 20 độ, mô-đun = 2: Module2
- Bộ sưu tập Bánh răng, alpha = 20 độ, mô-đun = 2,5: Module2,5
- Bộ sưu tập Bánh răng, alpha = 20 độ, mô-đun = 3: Module3
- Bộ sưu tập Bánh răng, alpha = 20 độ, mô-đun = 4: Module4
- Bộ sưu tập Bánh răng, alpha = 20 độ, mô-đun = 5: Module5
Tham chiếu chéo đến bộ sưu tập bánh răng thanh với các mô-đun giống như đã liệt kê ở trên:
- Bộ sưu tập Bánh răng thanh, alpha = 20 độ, các mô-đun khác nhau: Bộ sưu tập Bánh răng thanh
Nếu bạn cần một phiên bản không có trong phần tải xuống, đừng ngần ngại liên hệ với tôi.
Cài đặt in:
Vật liệu: Để đạt hiệu suất tốt nhất, nên sử dụng Nylon, nhưng PETG, PLA, ABS/ASA cũng có thể.
Chiều cao lớp: 0,15-0,30mm, tùy thuộc vào ứng dụng của bạn
Đường kính vòi phun: 0,4-0,6mm, tùy thuộc vào ứng dụng của bạn
Mật độ: 20%-100%, tùy thuộc vào ứng dụng của bạn
Chu vi: 2-X, tùy thuộc vào ứng dụng của bạn
Viền: không
Hỗ trợ: không
