Qidi Q1 Pro, X Plus/Max 3 Carbon Box/Air Scrubber

--

Nhật ký thay đổi (Change Log):

2024-06-02 - Cải thiện các ngàm khóa giữ filter. Giờ tháo/lắp filter thực tế và tiện hơn.

--

Đây là một air scrubber dễ dùng, thiết kế cho Qidi Q1 Pro và X Plus 3. Nó chỉ dùng quạt buồng in (chamber fan) zin của Qidi. (Mình đoán là cũng vừa với X Max 3)

Quạt zin của Qidi không quá mạnh, nên mình khuyên dùng với chỉ carbon filter, vì HEPA tạo lực cản khá lớn.

In 3D (Printing):

• Thêm tree supports kiểu on build plate only, và chỉ áp dụng cho phần _housing_. Canh kỹ, chọn đúng các mặt cần support.
• Không dùng brim cho nắp carbon filter (carbon filter cover), vì có các ngàm khóa nhỏ dễ bị hư khi gỡ brim.
• ABS, ASA, PC và nylon là các filament lý tưởng cho buồng in có gia nhiệt. Nhiều loại PETG dạo này chịu nhiệt kém, nên nhớ kiểm tra thông số trước. Polylite PETG là một lựa chọn ổn.

Về carbon box:

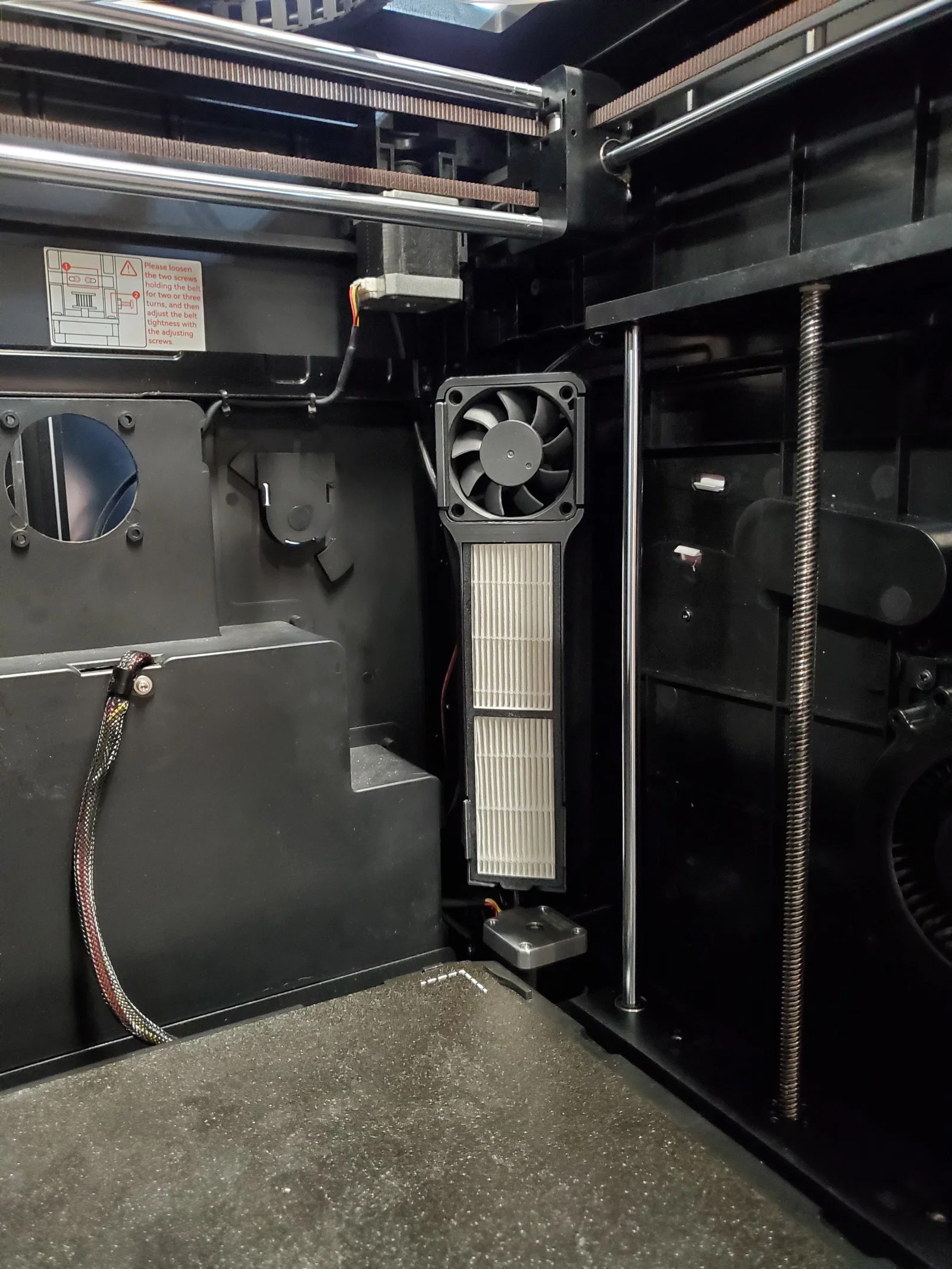

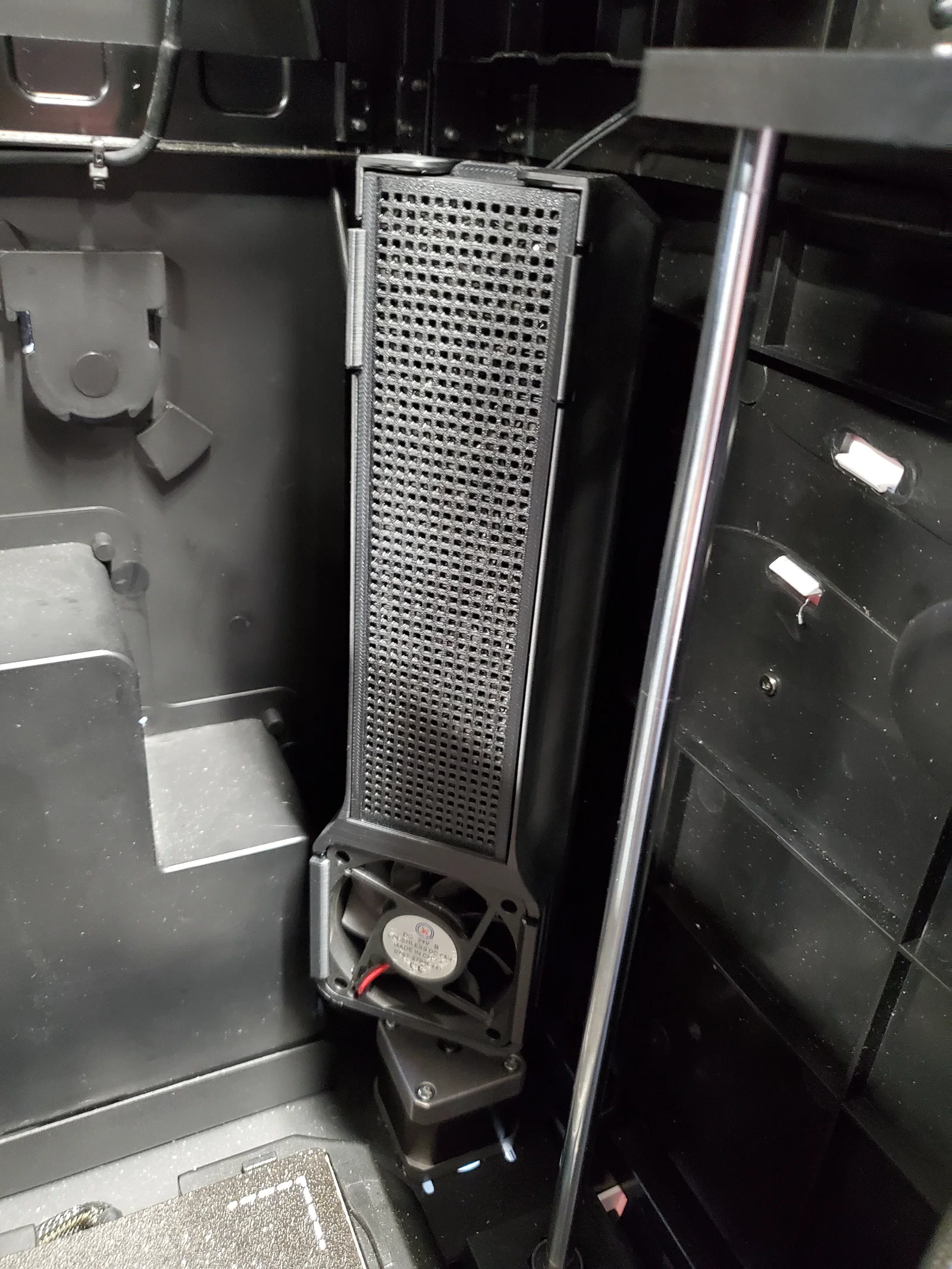

• Thiết kế đối xứng cho phép bạn đặt quạt ở trên hoặc dưới tùy ý. (Xem hình)

• Filter có thể đổi vị trí cho nhau, nghĩa là bạn có thể chọn để không khí đi qua HEPA trước hay qua carbon trước… Hoặc bạn cũng có thể chỉ dùng hộp carbon lớn và không dùng HEPA để có lưu lượng tốt hơn.

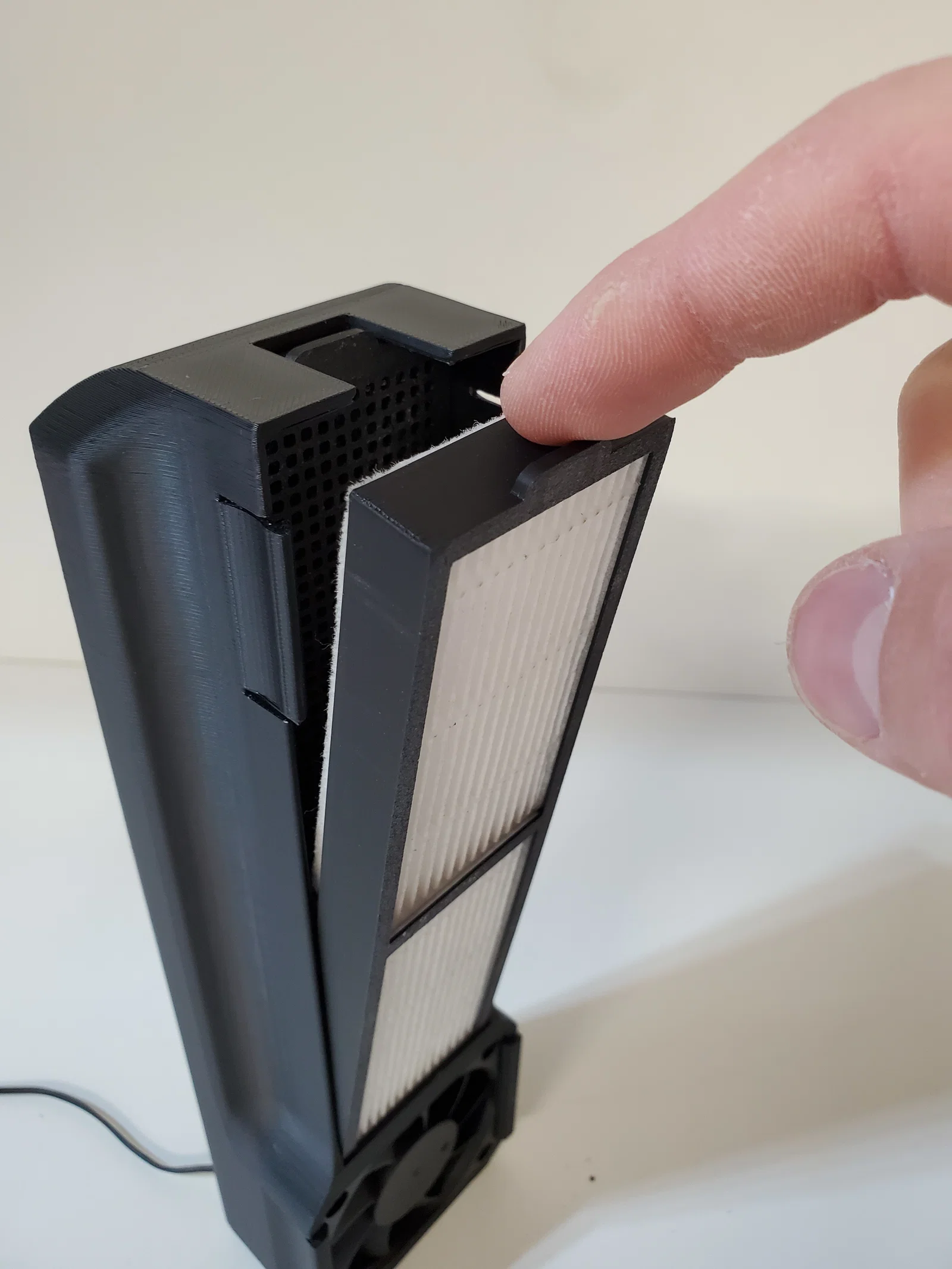

• Filter dạng bấm “snap” vào vị trí và tháo ra dễ để vệ sinh/đổi. Nếu vật liệu của bạn cứng quá, có thể chà nhám/cắt tỉa các gân (ribs) ở ngàm snap để nó yếu hơn, bấm vào dễ hơn.

• Quạt buồng in bấm “snap” vào housing, và có thể lắp theo cả hai chiều (push hoặc pull). Để tháo quạt, bẻ các ngàm snap ngược lại trong lúc kéo ra bằng một dụng cụ móc nhỏ.

• Các tab định vị (indexing tabs) trên bracket của X Plus 3 giúp canh thẳng và giữ housing của air scrubber trong lúc lắp.

• Nếu bạn muốn thử HEPA filter, dùng filter của iLife, ví dụ như loại này (nhưng lưu lượng gió sẽ khá thấp): https://www.amazon.ca/gp/product/B0782T7L6P/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&th=1

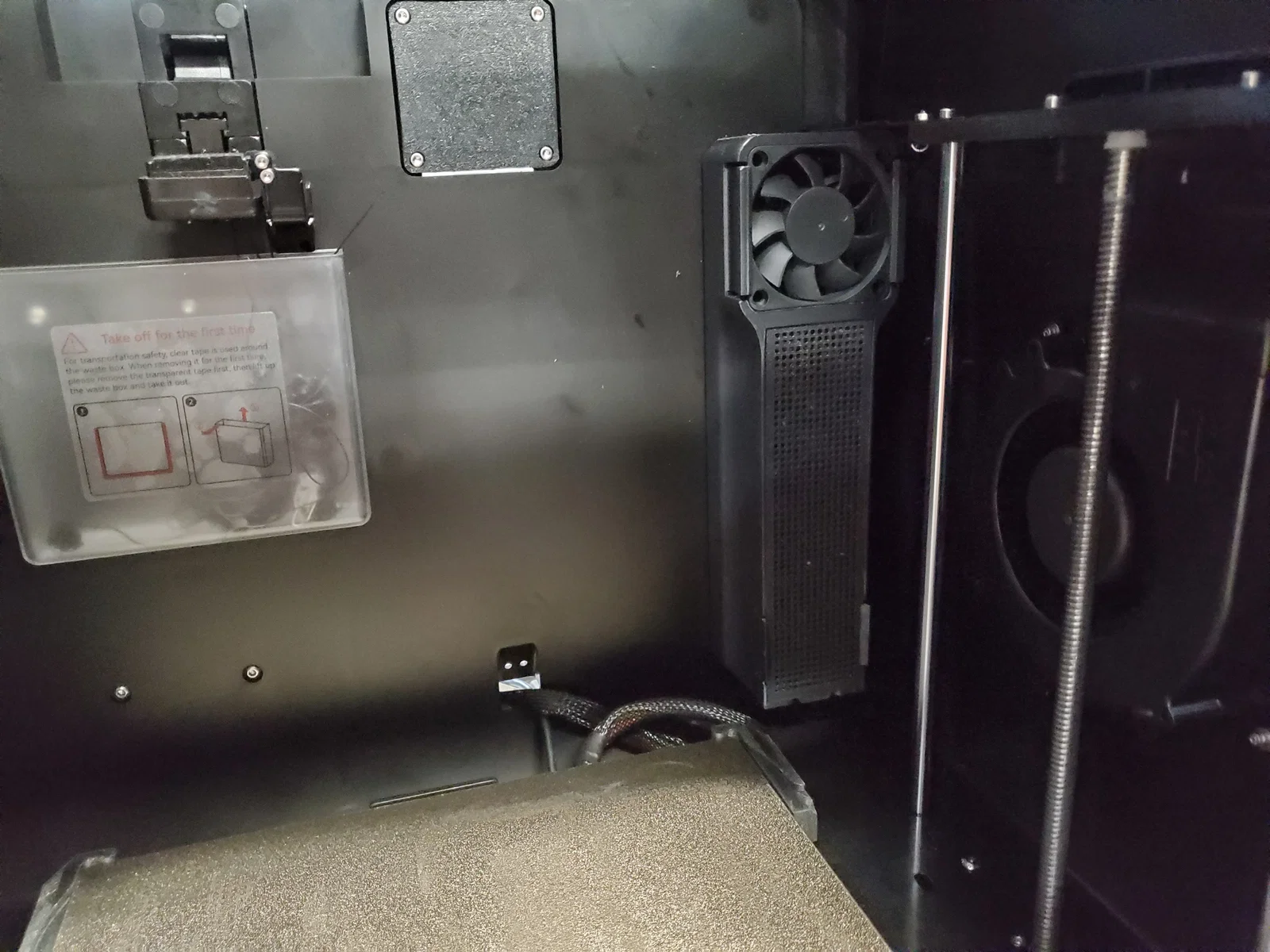

• Q1 Pro: Gắn trực tiếp vào phía sau bên phải của máy, tránh khu vực dây của bàn in (bed cables), dùng ốc máy và đai ốc (khoan lỗ, cẩn thận đừng chạm vào board hoặc dây), hoặc đơn giản dùng băng keo 2 mặt loại tốt.

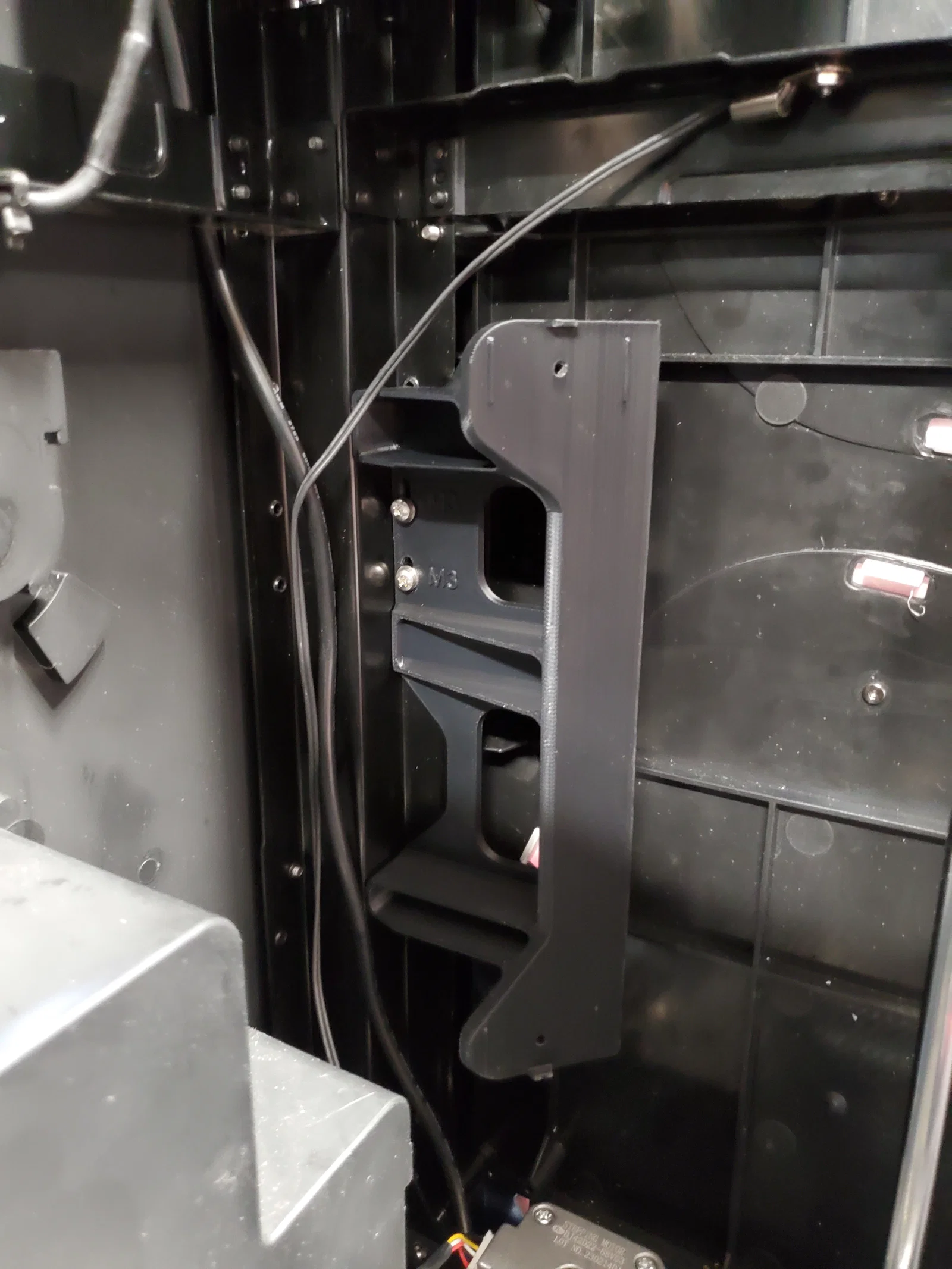

• X Plus3: In bracket góc (XP3 angle bracket), cắt dây rút (zip ties), dời dây và dùng (2) ốc M3 để bắt bracket góc vào các lỗ ren trên khung (xem hình). Bắt housing vào bracket góc bằng vít nhỏ. Các indexing pins trên bracket sẽ “click” vào housing, giữ cho nó thẳng hàng trong lúc bạn bắt vít.

Đổ than hoạt tính vào cartridge carbon filter, đóng nắp lại và rửa xả thật kỹ trước khi dùng để làm sạch bụi than.

Lưu ý thêm (Other Considerations):

• Mình chưa test để biết chính xác hiệu quả tới đâu, nhưng “cái mũi” mình thấy nó giảm được cỡ 50% mùi/khói. lol
• Để air scrubber phát huy tốt hơn, nên bịt các khe hở trên máy để giữ mùi (và nhiệt) trong buồng in càng nhiều càng tốt.
• Khi có thêm thời gian, mình có thể làm một phiên bản tối ưu hơn, dùng quạt mạnh hơn.
