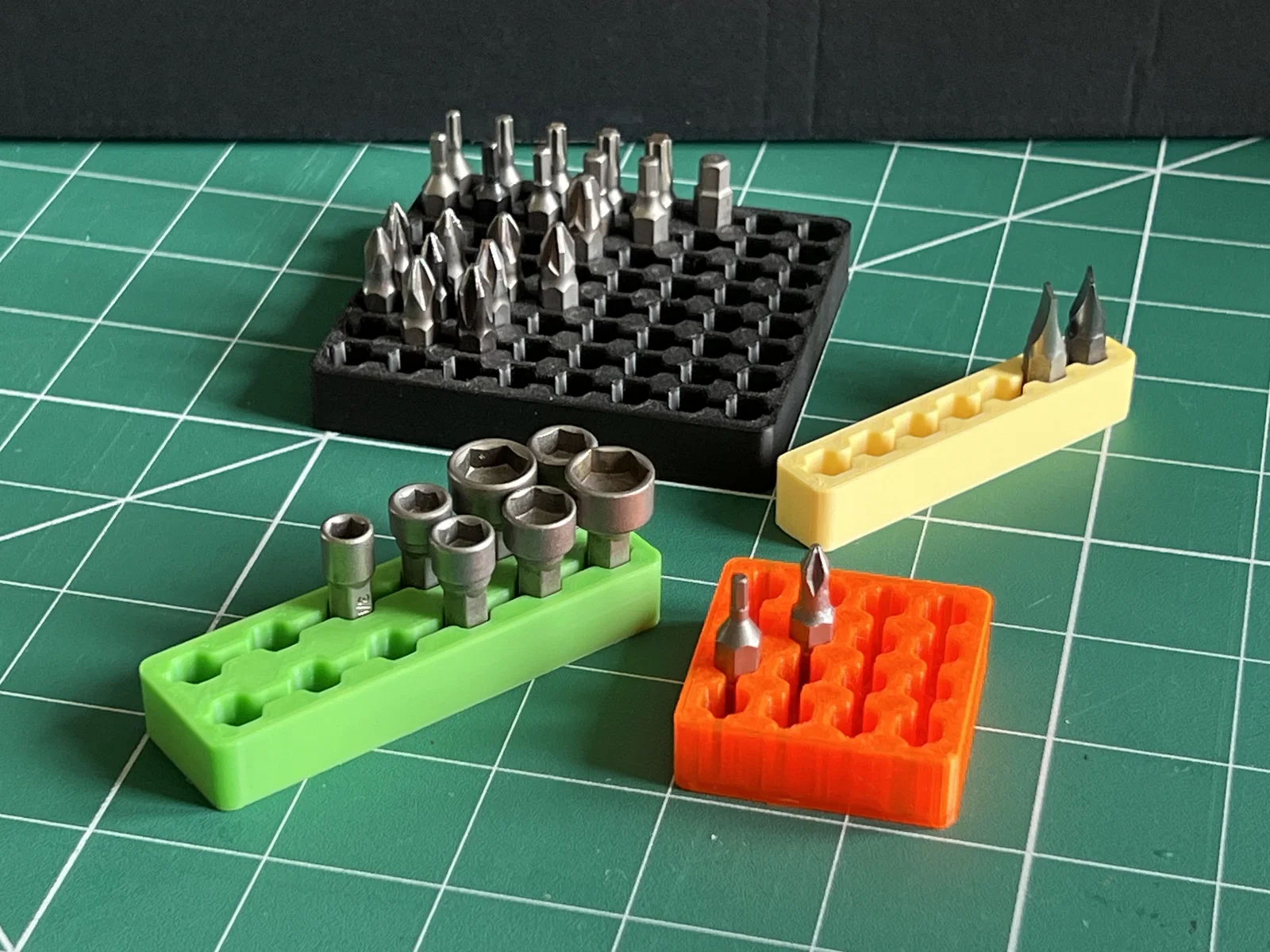

Parametric Hex Bit Storage – Giá/Khay lưu trữ hex bit tùy biến cho Fusion 360

Mẫu Fusion 360 dạng parametric này cho phép bạn tùy biến khay/giá lưu trữ hex bit theo đúng nhu cầu của mình.

Các tham số chính như sau:

• qty_x - số lượng bit theo trục x
• qty_y - số lượng bit theo trục y
• bit_width - kích thước hex bit kèm thêm một chút dung sai (mặc định 6.65)
• margin_x, margin_y - xác định kích thước viền (mặc định 3mm)
• separation_x, separation_y - xác định khoảng cách giữa các lỗ (mặc định 2mm)

Để truy cập tham số, chọn Modify>Change Parameters ở bất kỳ tab modelling nào.

Tham số bit_width quyết định độ lỏng hay độ khít khi cắm bit; giá trị mặc định hợp với mình theo bộ dụng cụ mình đang dùng.

Lưu ý - Fusion đôi khi hơi “khó ở” với một số thay đổi tham số và không vẽ lại (redraw) model cho đúng. Trường hợp này hãy dùng CTRL-B hoặc ⌘-B để tính lại.

Ngoài ra nhớ cẩn thận đừng ép quá nặng engine tính toán của Fusion - 20x20 là đủ làm nó chậm hẳn rồi, dù vẫn chạy được.
