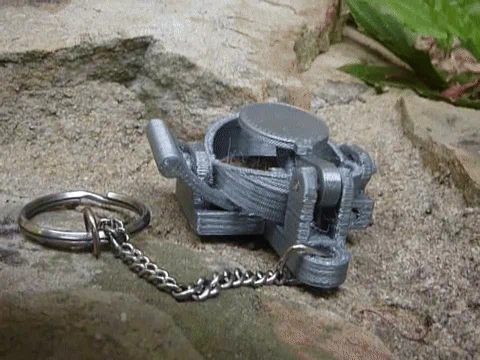

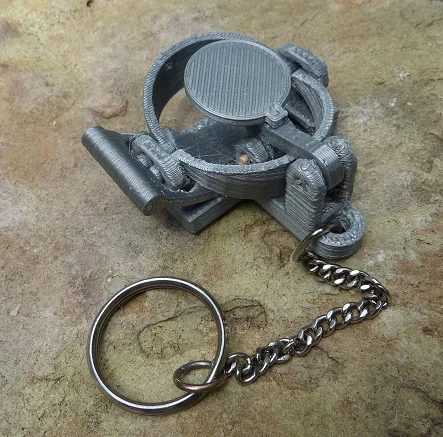

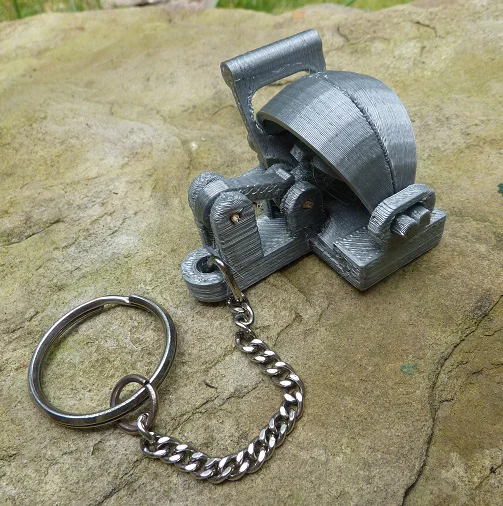

Móc Khóa Bẫy Bật Nhảy (Key Chain Jump Trap)

Trước khi in, nhớ chuẩn bị sẵn vài cây tăm tròn để làm trục/pivot (axle pivot shafts). Loại mình dùng đường kính 2mm, nên que nhỏ tầm cỡ đó là được. Que lớn hơn cũng có thể dùng nếu bạn khoan rộng lỗ ra.

Mẫu này được thiết kế và in bằng ABS. Nếu bạn dùng vật liệu khác thì để lại ghi chú coi bản của bạn ra sao nha.

Printing

In file Jump_Trap_Parts không cần support. Bên dưới cái hốc overhang (chỗ lò xo trượt vô) đã có sẵn cấu trúc support rồi. Mình thấy gỡ mấy support này dễ hơn so với bật support trong slicer.

File Jump_Trap_Spring thì cần bật support khi in. Nếu in lò xo bị vấn đề bám bàn (adhesion), thêm khoảng 5mm brim quanh phần đáy.

Mình dùng Z-step 0.25mm, infill 20%, và slice với top/side shells dày 1mm.

Assembly

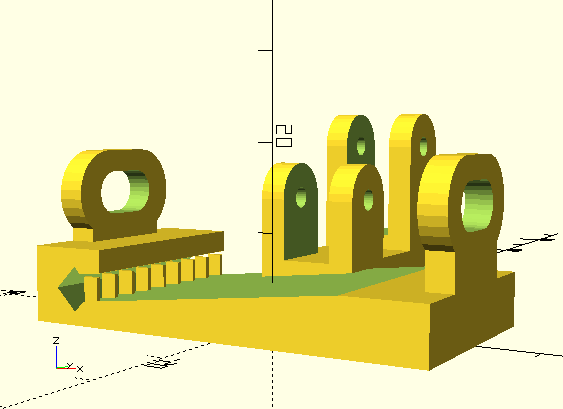

Dùng dao gấp (jackknife) gỡ support bên dưới phần overhang của giá giữ lò xo ở đế. Ngoài ra, phần trên của mấy “bearings” hai bên có thể cần nạo sạch nếu máy bạn bridge không tốt.

Bấm hai cái hàm (jaws) vô “bearings” và kiểm tra cho nó chạy trơn, không kẹt. Bạn sẽ cần tháo ra lại trước khi lắp lò xo.

Trượt lò xo vô khe ở phần đế. Nó nên khít vừa (snug fit).

Trong lúc giữ cho lỗ trục của cái pan thẳng hàng với các lỗ ở gối đỡ giữa, luồn một cây tăm xuyên qua rồi cắt phần dư bằng dao gấp.

Làm tương tự với chốt toggle pin, đồng thời nhớ để mặt phẳng (có cái gờ/bump) hướng lên trên để nó ăn khớp với rãnh (notch) trên pan.

Nhỏ một giọt keo CA lên hai đầu các trục tăm sẽ giúp nó không bị tuột ra trong lúc sử dụng.

Giờ vừa ấn lò xo xuống, vừa luồn một đầu trục của hàm (jaw axle) vào lỗ bearing ở đế. Bóp hàm lại rồi luồn đầu trục còn lại vào bearing phía bên kia của đế. Lặp lại với hàm còn lại. Mình canh để mặt in mịn của hàm hướng xuống (tức là ra phía ngoài, chỗ tiếp xúc với lò xo), vì mình thấy vậy cơ chế nhả (trip action) mượt hơn.
