Remix Ngàm Kẹp Bed ADXL S2DW (ADXL S2DW Bed Clip Mount Remix)

Đây là bản remix từ mẫu ADXL Bed Clip Mount của joshhead trên Thingiverse: https://www.thingiverse.com/thing:4977191

Mình tải về để dùng với BTT S2DW và thấy vài vấn đề ở mẫu gốc, ví dụ như các lỗ M3 bị model quá rộng thành 3.2mm, nên mình đã làm lại để lỗ bị undersize khoảng 4% để con vít tự tạo ren.

Mình cũng thêm một lỗ M6 ở chính giữa để mấy kiểu nozzle mount ADXL/S2DW có thể dùng được chỉ với đúng con ốc M6 đi kèm.

Tất cả các lỗ đều sâu 6mm.

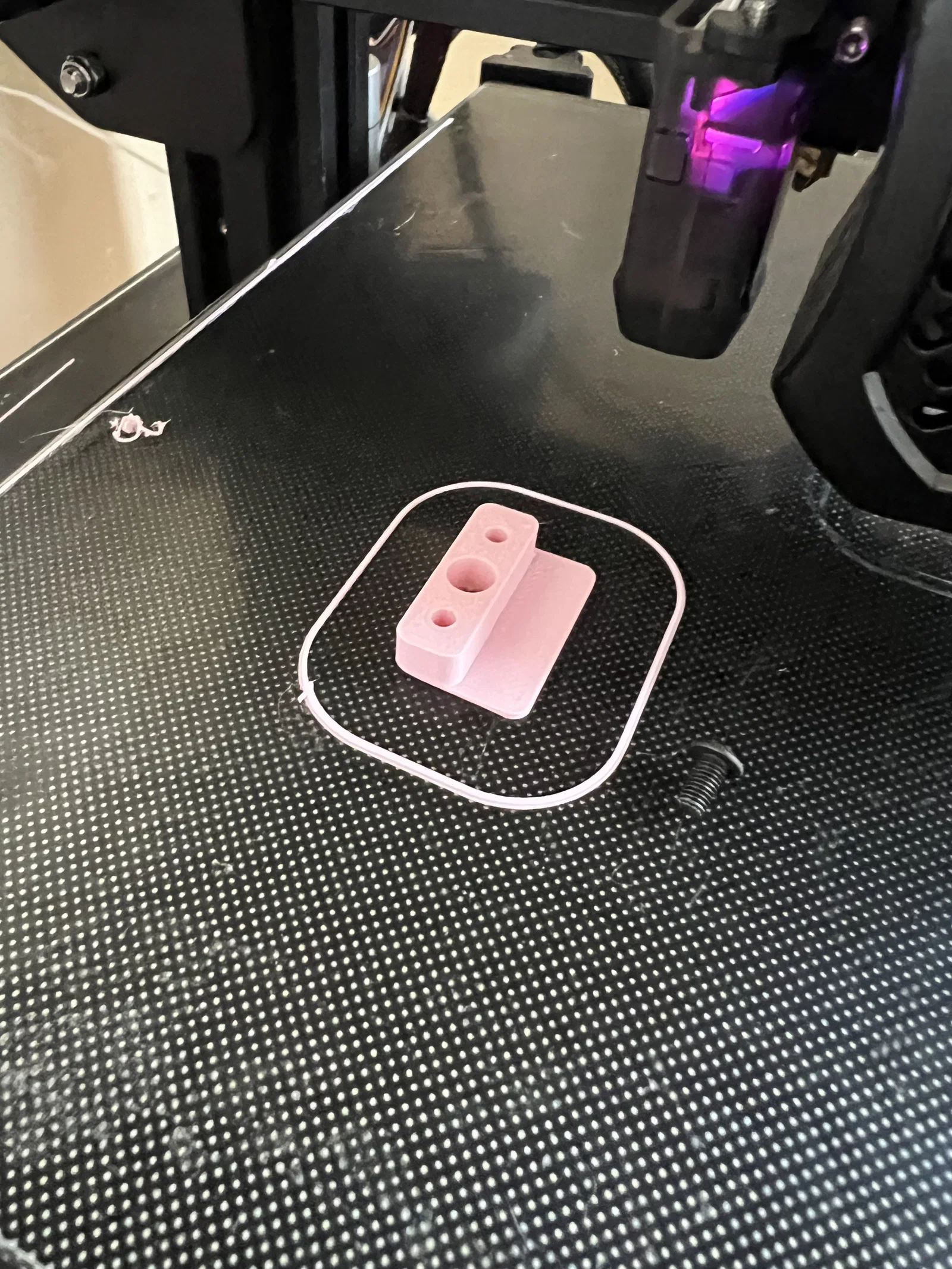

Thiết kế này để kẹp dưới một cái clip ở mép bàn in. Hoặc bạn có thể in xong rồi gắn ADXL345 liền mà không cần tháo nó ra khỏi bed!

Nếu bạn để nó dính trên bed luôn, nhớ canh vị trí sao cho không bị vướng toolhead trong lúc test resonance.

Không phải mọi thứ đều hoàn hảo vì đồ ăn của mình bị đụng trúng trong lúc làm.

Resolution: 0.2mm

Infill: 20%
