Nút Meshtastic dạng birdhouse (Meshtastic birdhouse node)

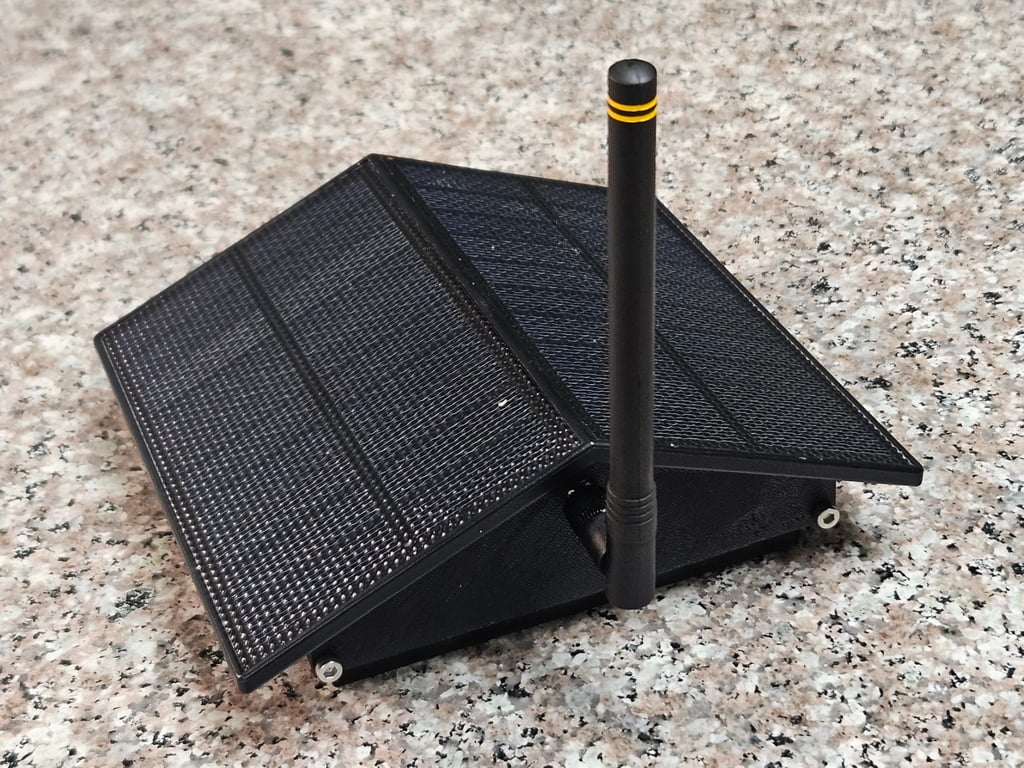

Bản in đơn giản để gắn một enclosure cho RAK 19007 lên tấm pin năng lượng mặt trời của camera an ninh Amazon.

Đây là tấm pin mình dùng: https://a.co/d/1mVprlk

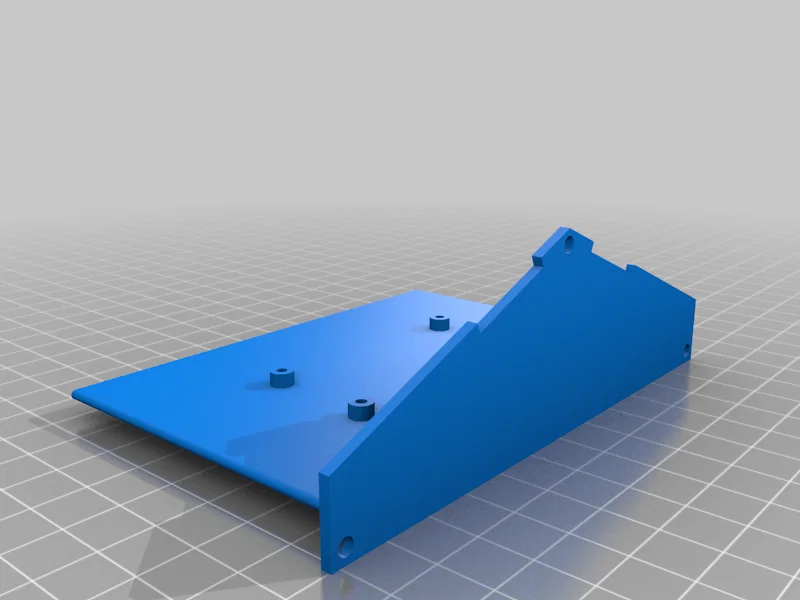

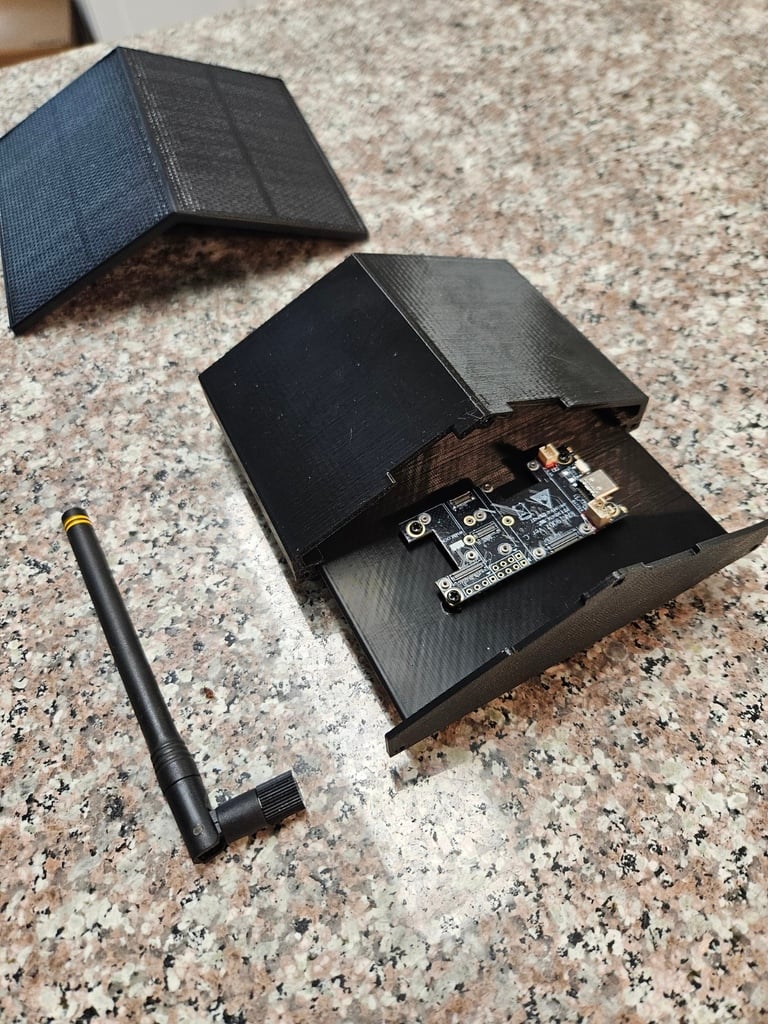

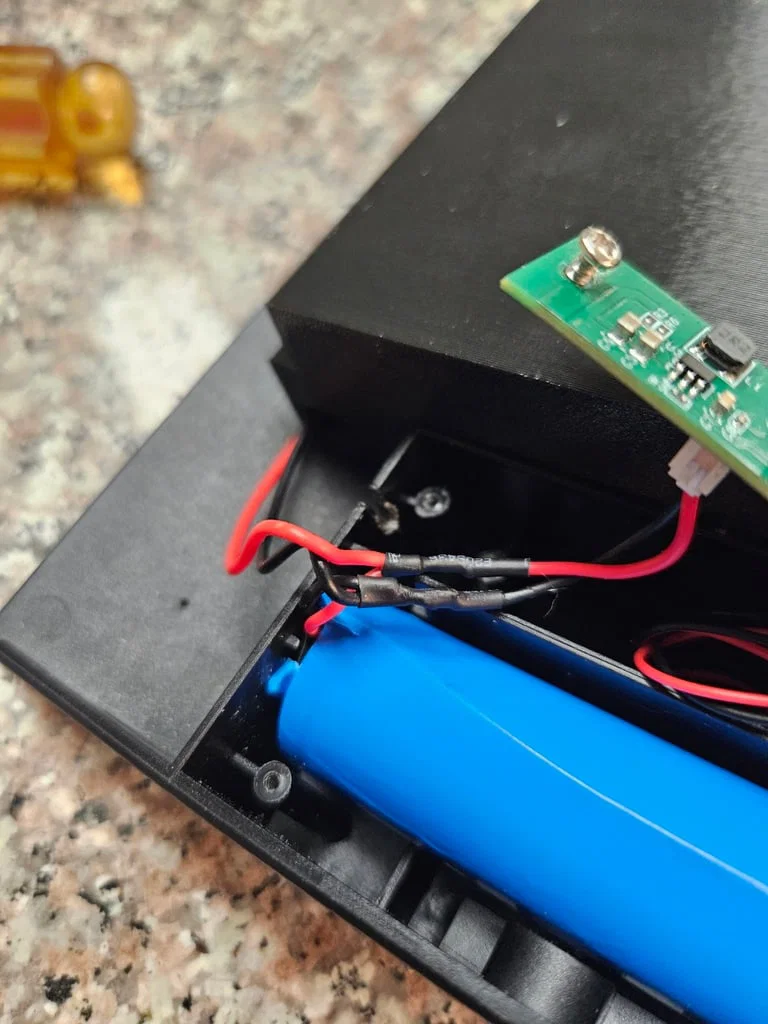

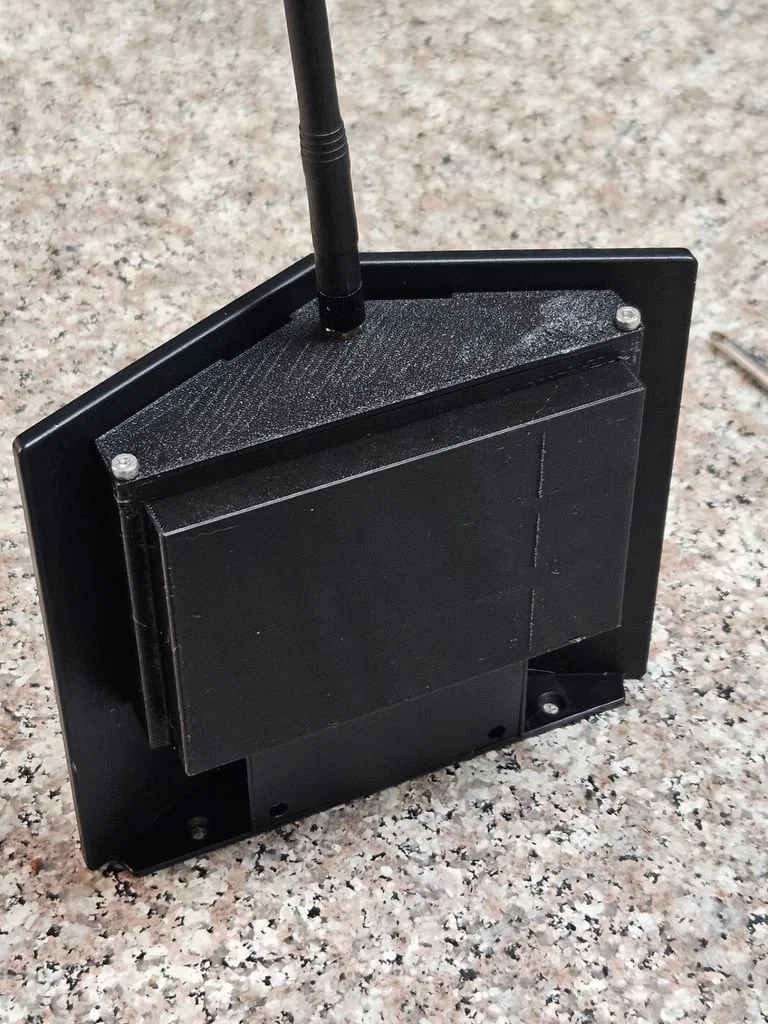

Enclosure được dán vào mặt dưới của tấm pin bằng keo dán biển 3M (3m marine adhesive). Mình thiết kế một cái tray có thể trượt ra để bảo trì mà không cần đụng chạm hay làm phiền bất kỳ tổ chim nào. Phía sau có một lỗ thông gió đủ lớn để luồn dây JST extension harness qua. Mình hàn nối dây extension vào pin hiện có, rồi tạo một khe để luồn dây qua phần housing sẵn có bằng cách dùng mỏ hàn làm chảy nhựa.

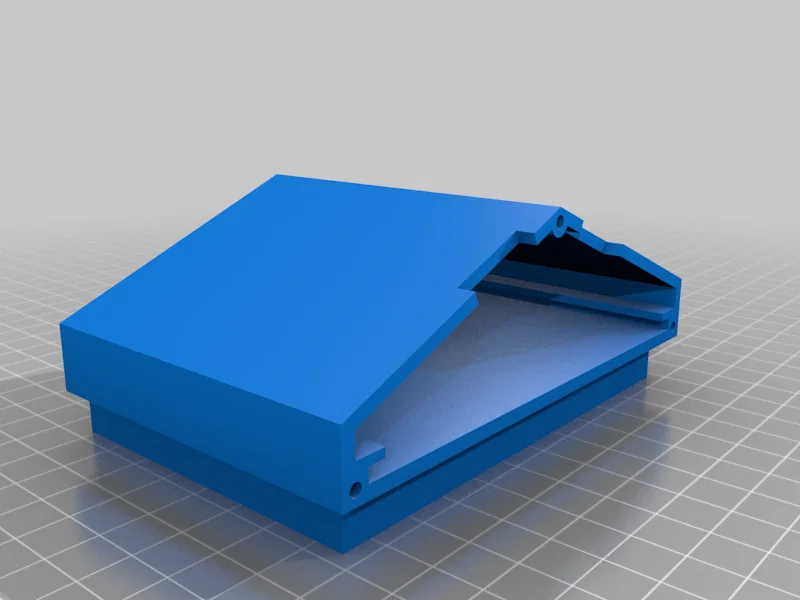

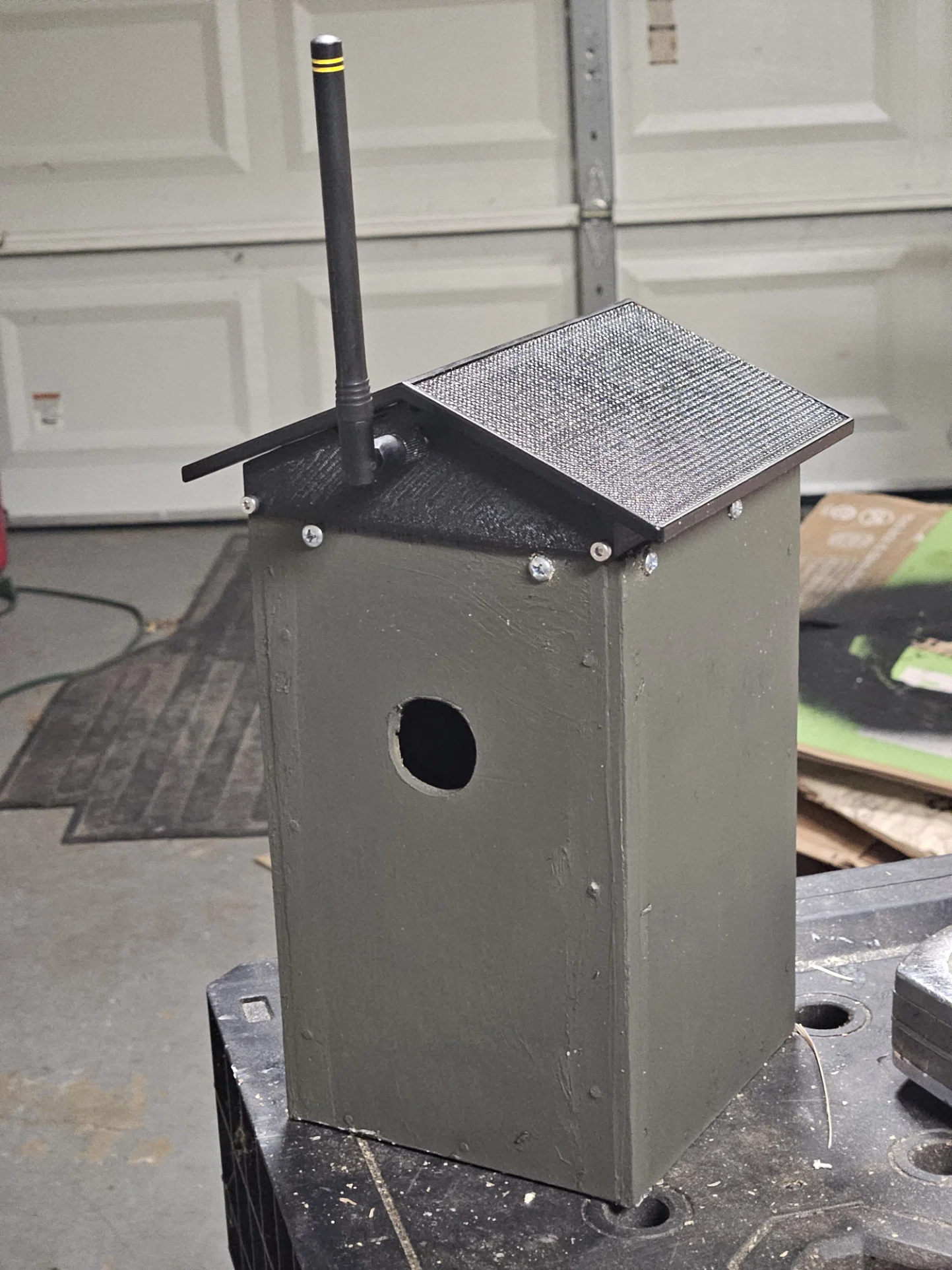

Phía sau có hai lỗ thông gió, và phía trên tray có vài khe thông gió nhỏ; những chỗ này khá là chống thời tiết, giúp giữ cho RAK mát hơn và cũng giúp cách nhiệt/thông thoáng cho khu vực tổ chim. Quanh đáy có một gờ nhỏ để gắn các vách gỗ vào. Kích thước đáy phù hợp cho tổ chim wren/chickadee; các loài chim cỡ này chỉ cần một lỗ khoảng 1.25" để ra vào tổ.

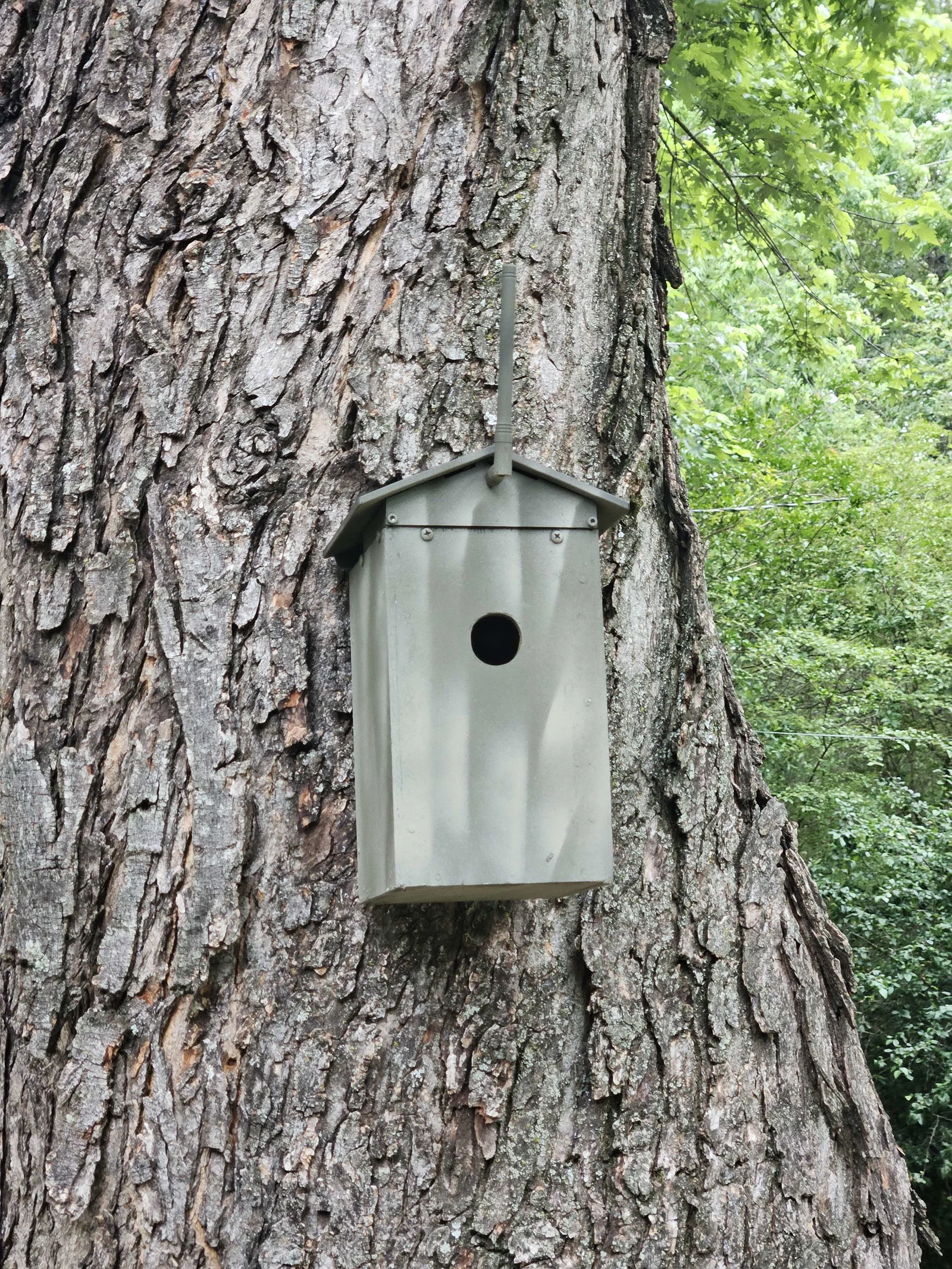

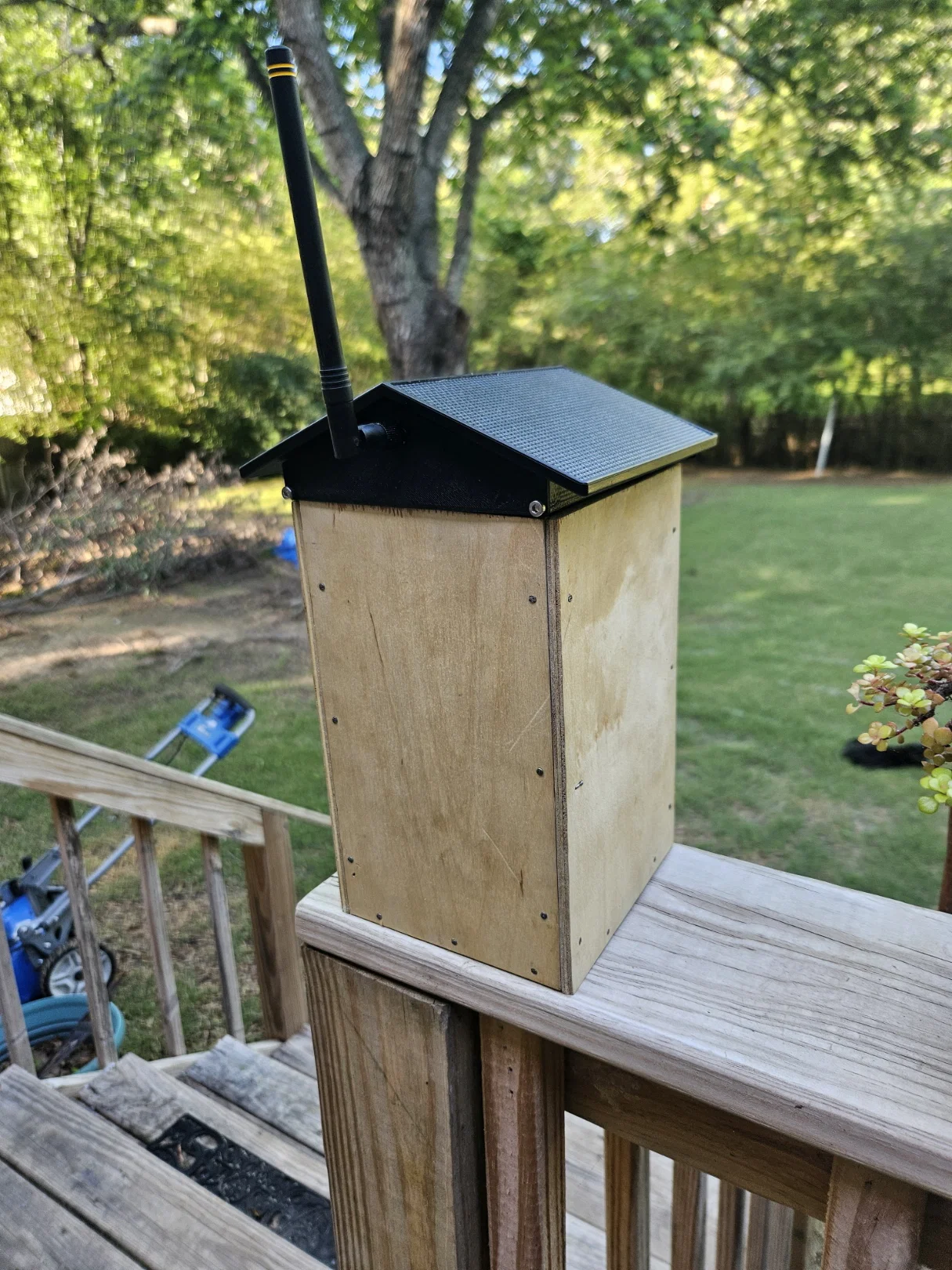

Sẽ cập nhật khi phần mộc cho phần còn lại của birdhouse làm xong.
