Ít hơn 10% người tải một mẫu về là bấm nút “like”. Làm một phần của 10% đó nha. Bấm “like” để ủng hộ mình.

Nếu bạn thấy mẫu này hữu ích, bạn có thể mua cho mình một ly cà phê.

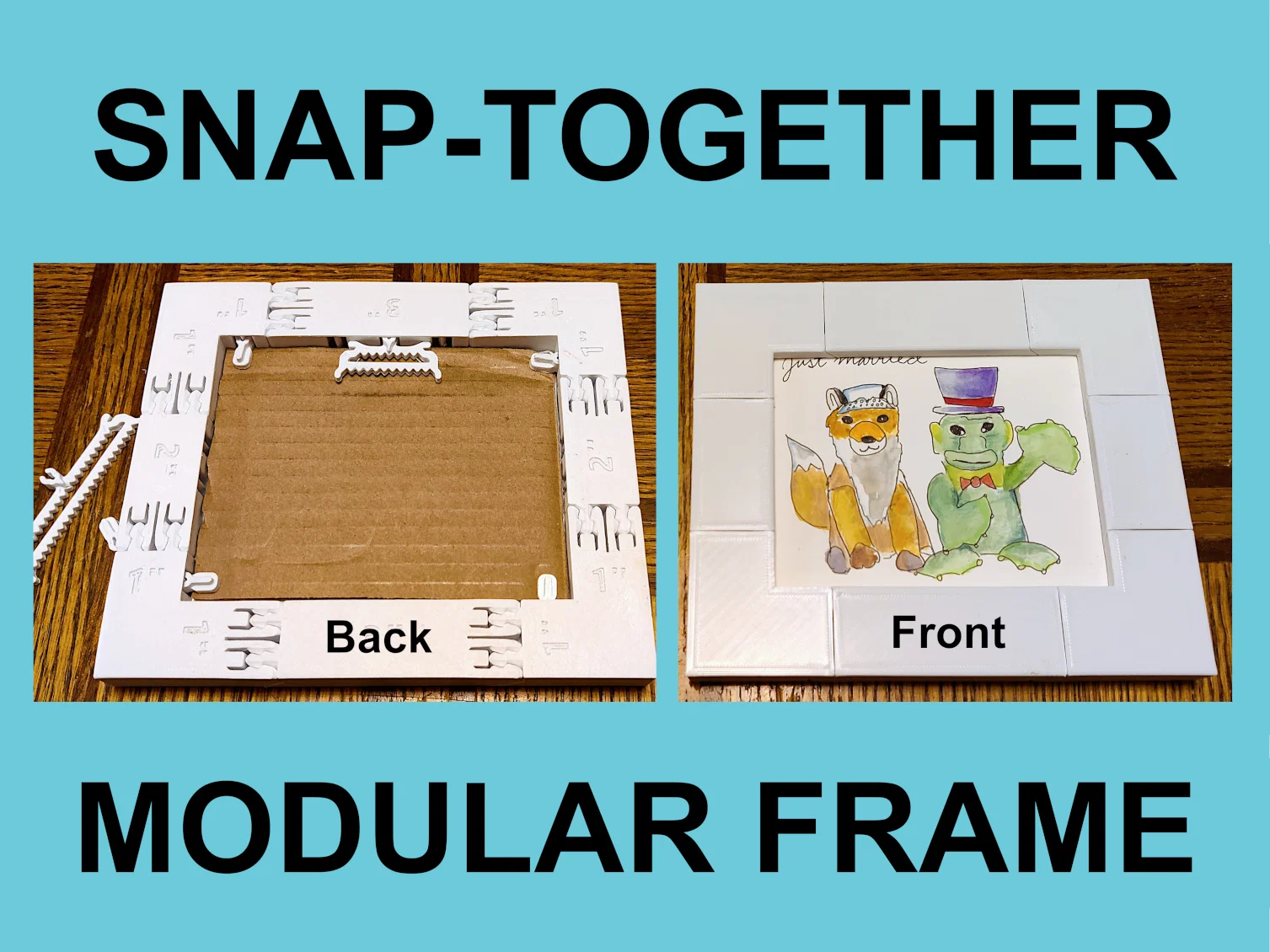

Tự build một cái khung theo đúng kích thước bạn cần bằng những chi tiết dạng snap này! Xem video phía trên để hiểu cách hoạt động.

Mình chọn thiết kế khung đơn giản vì: A. mình thích kiểu thẩm mỹ đó và B. bề mặt trơn thì chà nhám và sơn dễ hơn nhiều. Sau này nếu mọi người yêu cầu thì mình có thể thêm vài kiểu cầu kỳ hơn.

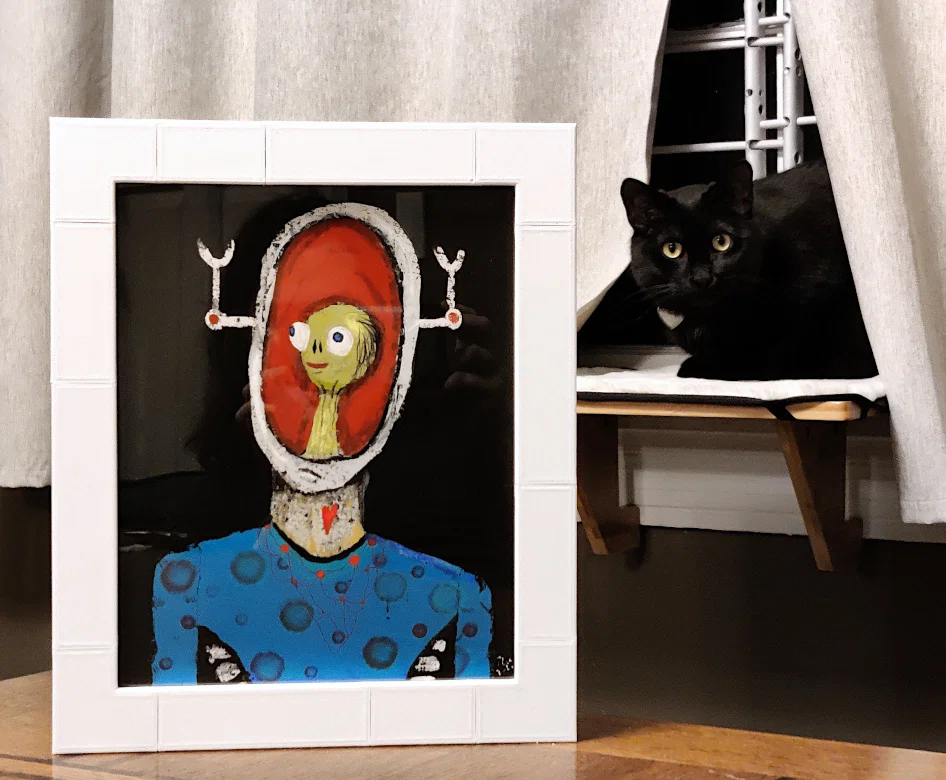

Tác phẩm nghệ thuật trong ảnh bìa là của nghệ sĩ Thaniel Ion Lee ở Louisville, Kentucky. Bạn có thể xem thêm và mua tác phẩm của anh ấy tại đây: http://thanielionlee.com/

Con mèo nền tên là Sunnyside. Bé rất thích “chiếm sóng” camera.

Chiều dài các chi tiết như sau. Kích thước được đo theo chiều dài mép trong.

Góc 1" (25.4mm)
Thẳng 2" (50.81mm)
Thẳng 3" (76.2mm)
Thẳng 4" (101.6mm)
Thẳng 5" (127mm)
Thẳng 6" (152.4mm)
Thẳng 6.5" (165.1mm)
Thẳng 7" (177.8mm)
Thẳng 8" (203.2mm)

1. Đo chiều dài và chiều rộng của tấm hình bạn muốn treo.

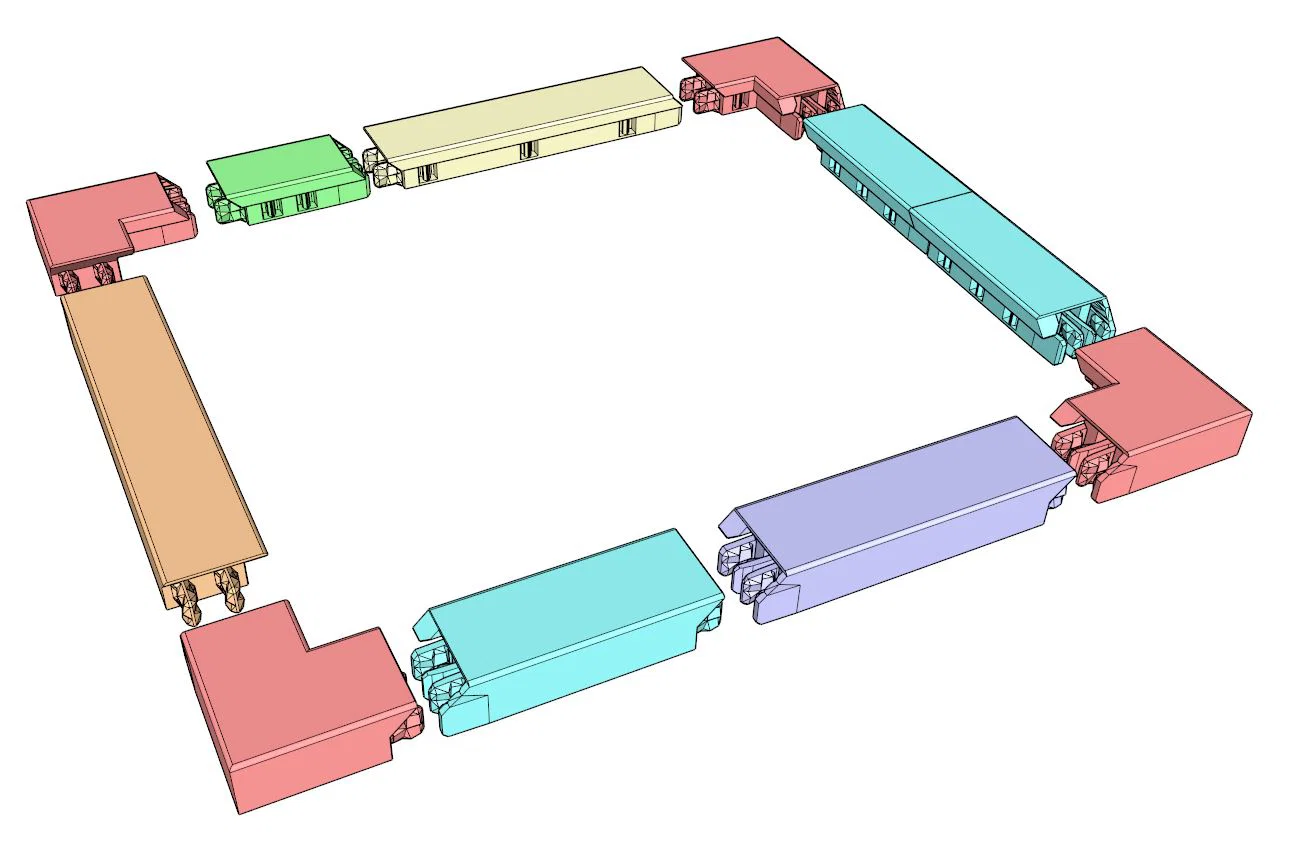

2. Chọn các đoạn khung sao cho cộng lại ra đúng kích thước. Ví dụ, nếu hình của bạn là 18"x24", bạn có thể dùng các đoạn sau (trong nhiều cách kết hợp khác nhau):
   * 18" = 1" (góc trái) + 1" (góc phải) + 8" + 8". (Nhân đôi vì có 2 cạnh.)
   * 24" = 1" (góc trái) + 1" (góc phải) + 8" + 8" + 6". (Nhân đôi vì có 2 cạnh.)
3. Trước khi in hết toàn bộ chi tiết, mình rất khuyên bạn in thử ModularFrameCalibrator trước. Tool này giúp bạn test độ khớp của các phần liên kết mà không cần in cả một đoạn dài. Dùng đúng setting slicer khuyến nghị ở bước 4, và nhớ xem ghi chú về supports. In xong, nếu các phần snap vào nhau khá dễ (nhưng không bị lỏng) là bạn đã calibrate ổn. Nếu chưa vừa, hãy thử chỉnh setting Horizontal Expansion trong Cura hoặc XY Size Compensation trong Prusa Slicer rồi in lại. Mình thấy đa số máy in ra là vừa khít đúng mức, nhưng các máy siêu chính xác như Prusa Mini+ của mình lại cần giá trị XY Size Compensation dương. (Trường hợp của mình dùng 0.1mm để được fit khít.) Khi đã vừa rồi thì chuyển sang bước tiếp theo.
4. In các Straights và Corners. Bạn sẽ cần 4 Corners.
   * Mình khuyến nghị walls dày 1.2mm (tức 3 walls, mỗi wall 0.4mm), bottom thickness 0.6mm, và top thickness 0.8mm.
   * Infill density 11% trở lên.
   * Bật supports cho góc 80 độ trở lên. Bạn chỉ cần supports cho các mép bị overhang ở hai bên. Nhớ đừng để supports in vào cơ chế snap hoặc các phần bên trong.
   * Trong slicer, mình hay đặt hai đoạn Straight song song cách nhau khoảng 1mm, với các mép overhang quay vào nhau. Như vậy phần support của cả hai sẽ in thành một khối.

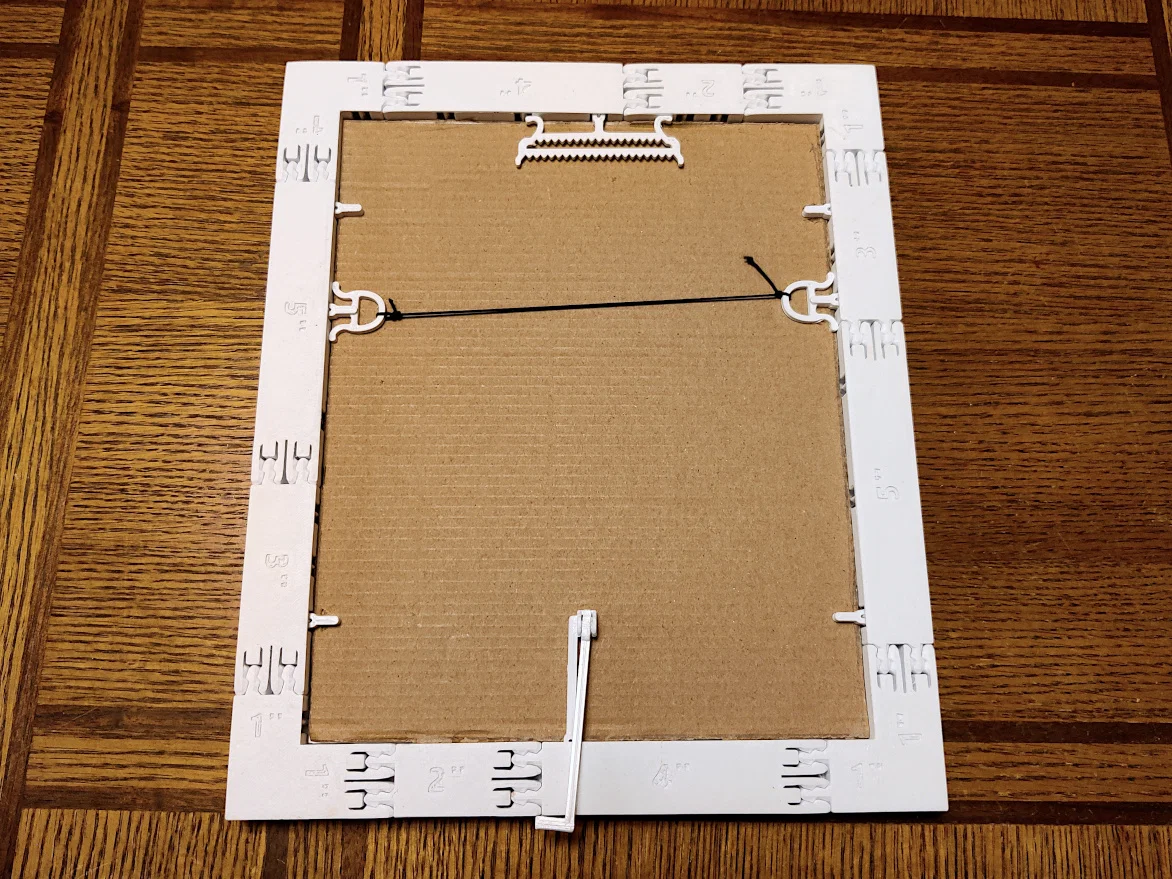

5. In 4 cái (hoặc nhiều hơn) ModularFrameEdgeClips để kẹp hình và tấm backer cố định. Xem video để biết cách snap vào. Bạn sẽ cần kềm mũi nhọn (needle-nose pliers) để gắn chúng vào khung. Clip được thiết kế chặt để không bị rơi ra. Không nhất thiết phải dùng hết mọi rãnh snap ở mặt sau khung. Cứ khoảng mỗi 6 inch dùng 1 clip là đủ. Clip có thể snap ở nhiều độ cao khác nhau để phù hợp độ dày khác nhau của kính và backer board.

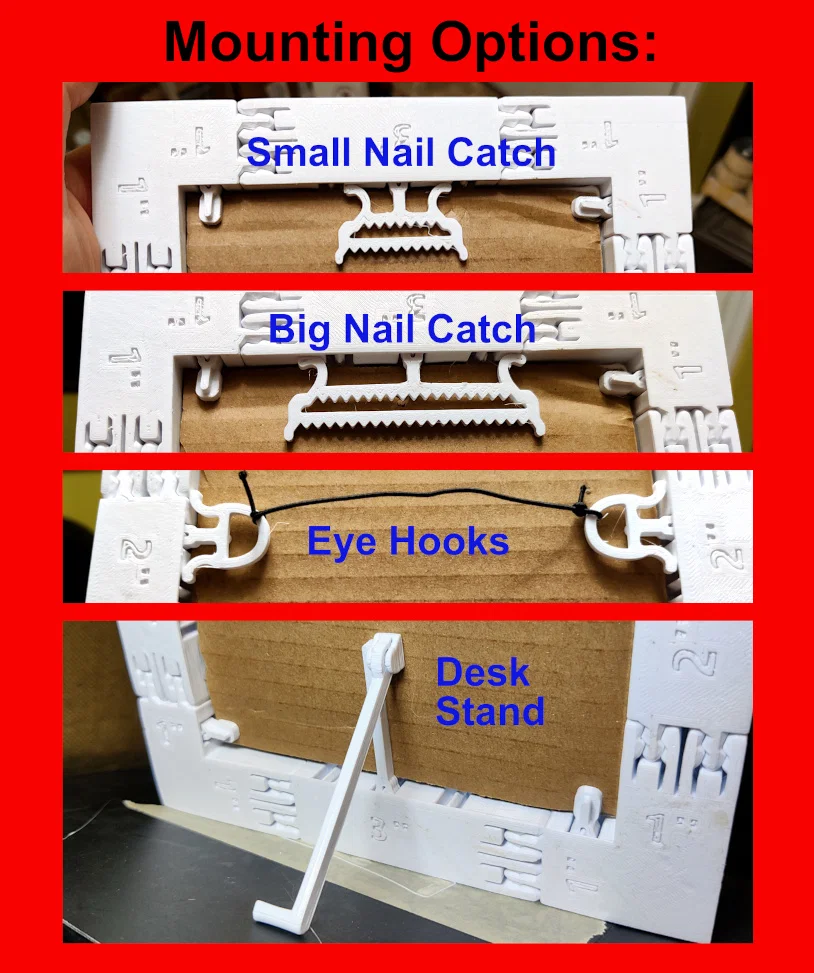

6. Có ba cách để treo/đặt khung hình. Tương tự edge clips, dùng needle-nose pliers để gắn vào. Xem hình minh hoạ để thấy các ngàm treo hoạt động. Các lựa chọn gồm:

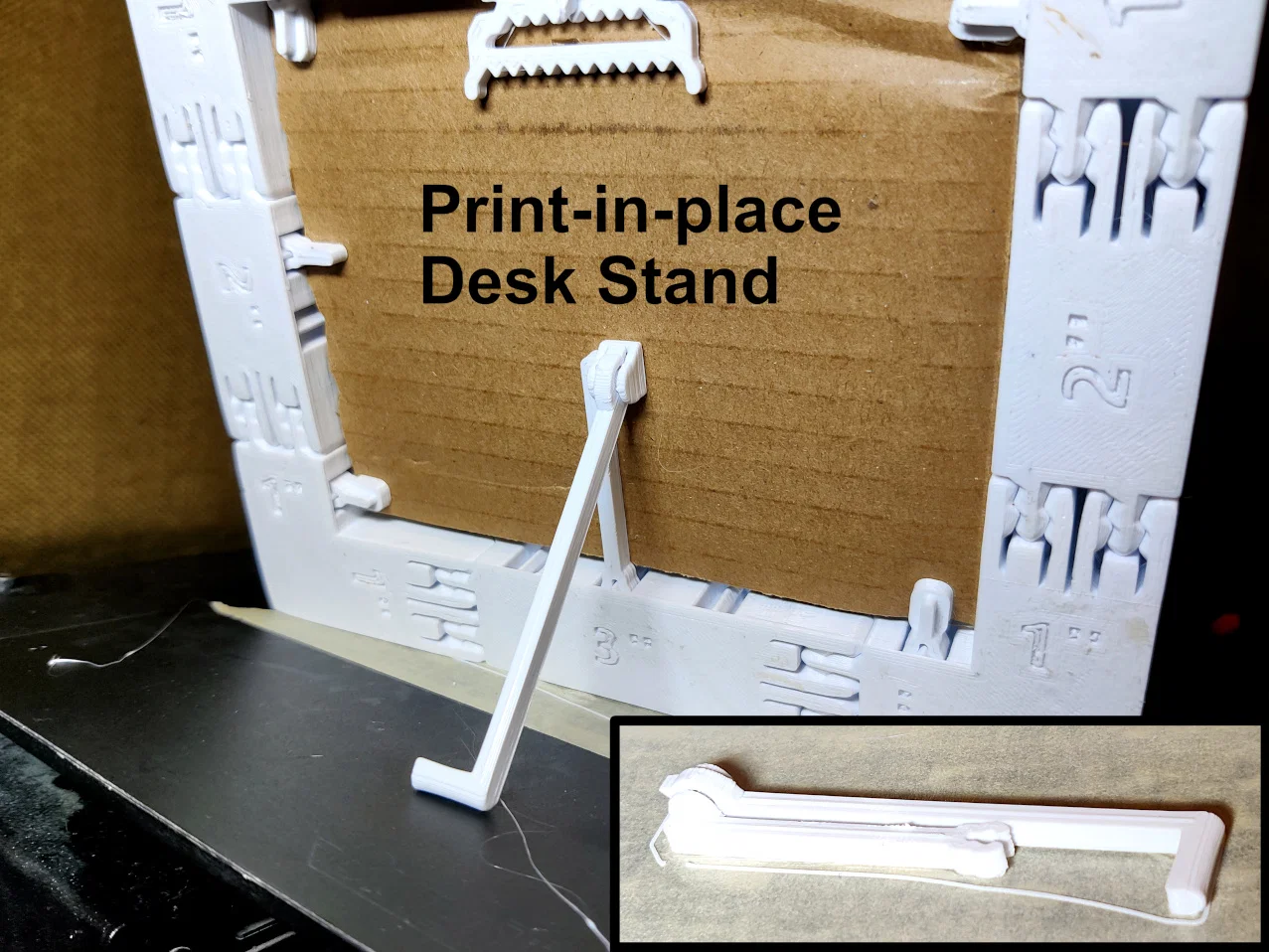

   1. Đặt khung trên bàn với ModularFrameDeskStand. Đây là chân đỡ dạng bản lề print-in-place. Snap 1 hoặc 2 cái vào cạnh dưới của khung. Không khuyến nghị cho hình lớn hơn 8"x10".
   2. Treo khung lên tường bằng ModularFrameNailCatch. Có 2 size: Small và Large. Size Small hợp nhất khi điểm snap nằm chính giữa. Size Large hợp nhất khi điểm snap bị lệch tâm. Snap ngàm treo gần vị trí giữa phía trên của khung. Chừa một chút khoảng trống phía sau ngàm để phần đầu đinh có chỗ. Có hai hàng răng so le để bạn cân bằng chuẩn hơn.

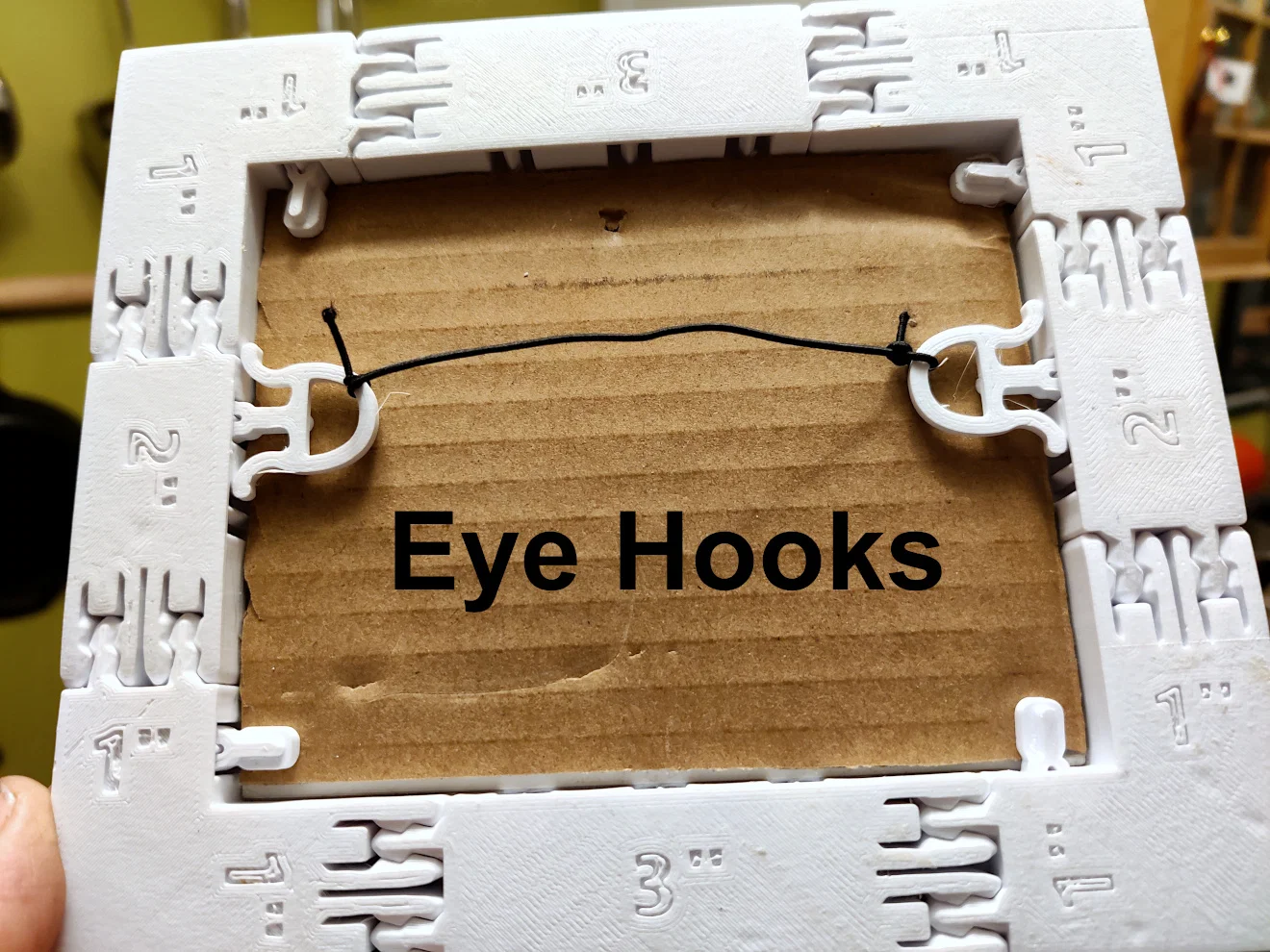

   3. Nếu bạn thích kiểu treo bằng móc + dây (hook-and-wire), hãy in 2 cái ModularFrameEyeHooks. Gắn eye hook ở hai bên phần trên của khung – không sát đỉnh hẳn, mà cao hơn giữa khung. Cột dây hoặc kẽm vào mỗi móc. Chừa độ chùng một chút – nhưng đừng chùng quá để dây bị lộ phía trên bức hình.

Nếu có kích thước hình theo hệ metric nào mà các chiều dài này không cover được, bạn cứ để lại size trong phần bình luận; nếu mình có thời gian mình sẽ bổ sung.

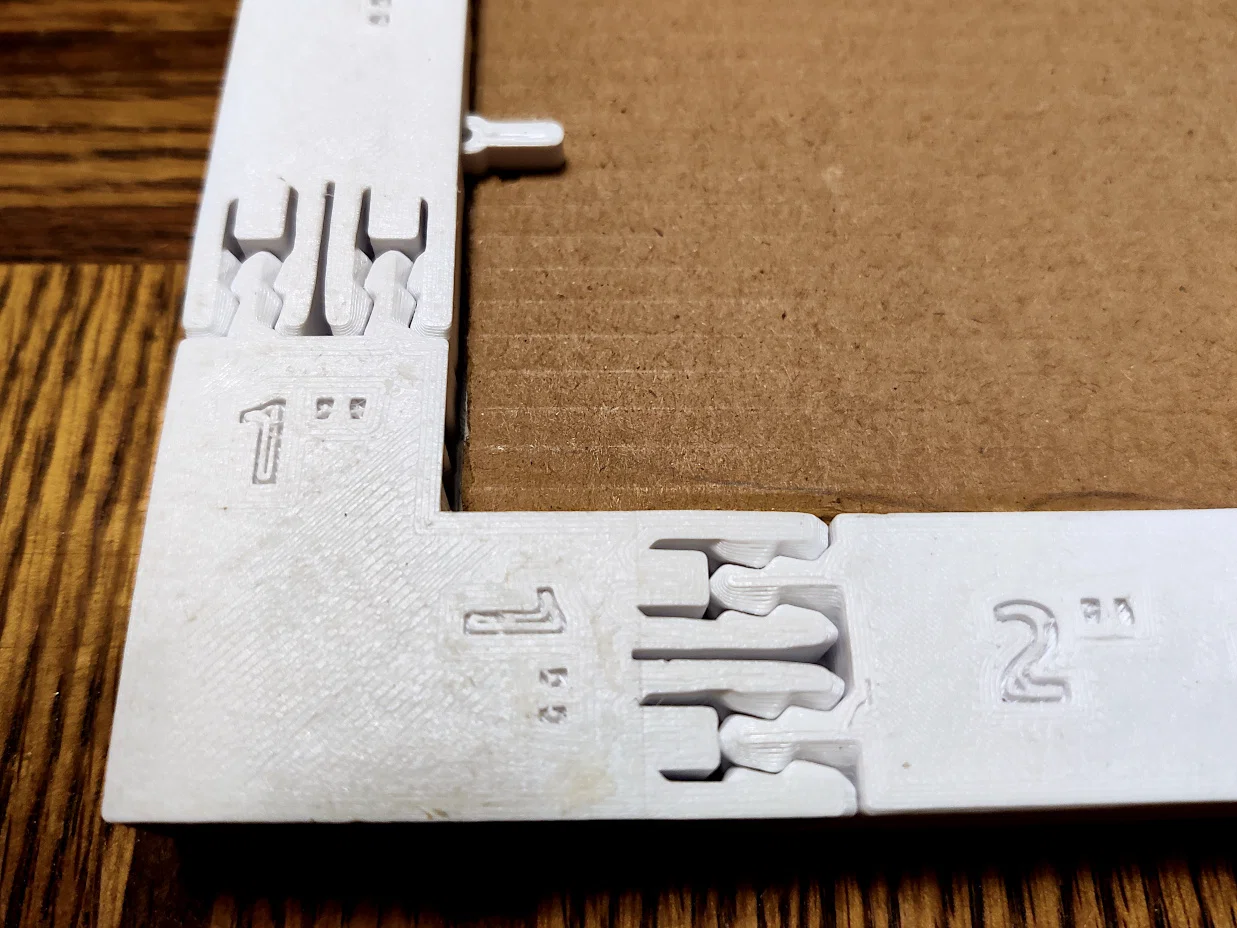

Mình dùng bộ “teeth” mình thiết kế cho Buckleboards Open Source Building Blocks làm cơ chế snap. Bạn có thể xem project đó phía dưới, trong mục “This Remix is Based On”.

Changelog: 2022-03-19. Mình gia cố chân để bàn và giảm góc nghiêng để phù hợp với hình lớn hơn. Mình cũng chỉnh các phụ kiện (edge clips, nail catches, v.v.) để snap vào dễ hơn một chút. Đồng thời mình thêm một tool để calibration.
