Trứng có khóa kèm chìa – Tuyệt cho săn trứng Easter & geocaching!

Xem video này để coi phần demo và hướng dẫn lắp ráp:

Chưa tới 10% người tải về một món đồ có bấm nút “like”. Hãy là 10% đó. Bấm “like” để ủng hộ mình nha.

Nếu bạn thấy mẫu này hữu ích, bạn có thể mua cho mình một ly cà phê.

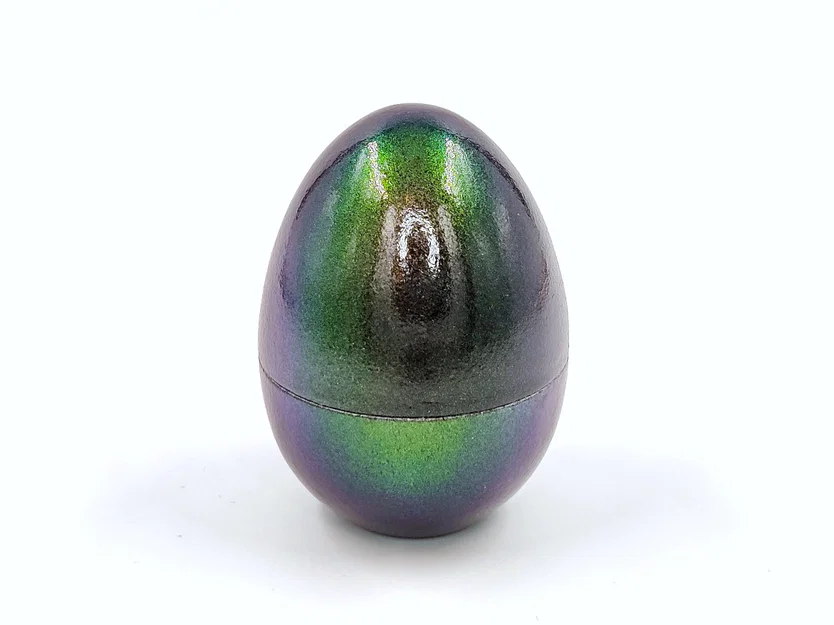

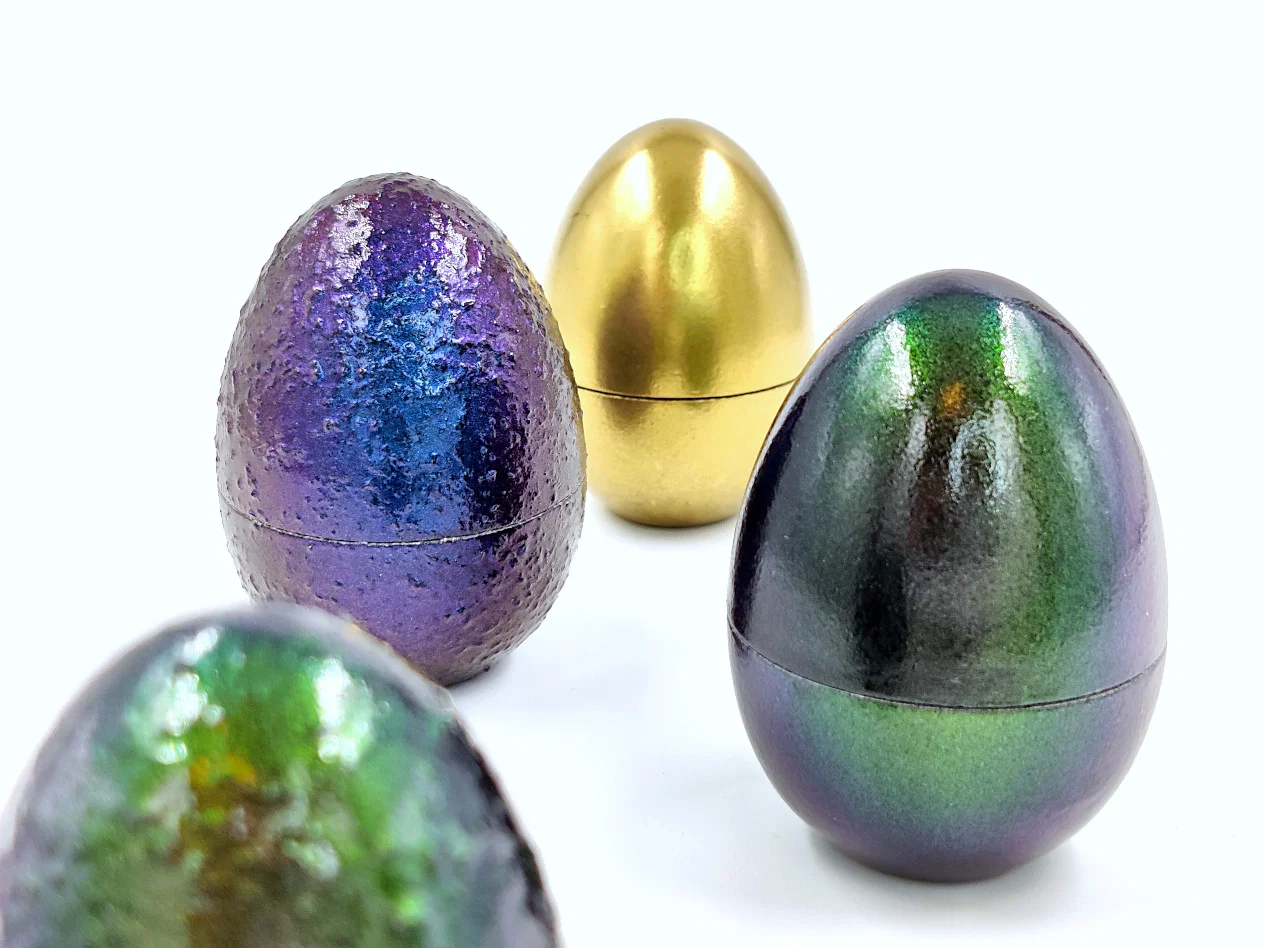

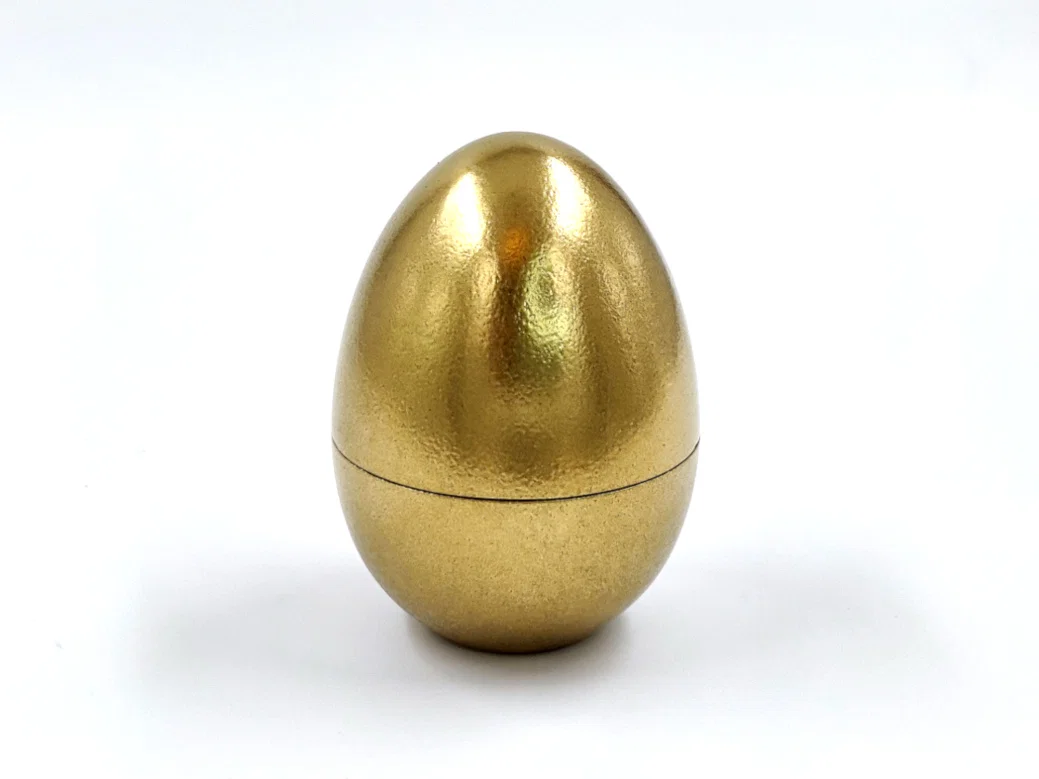

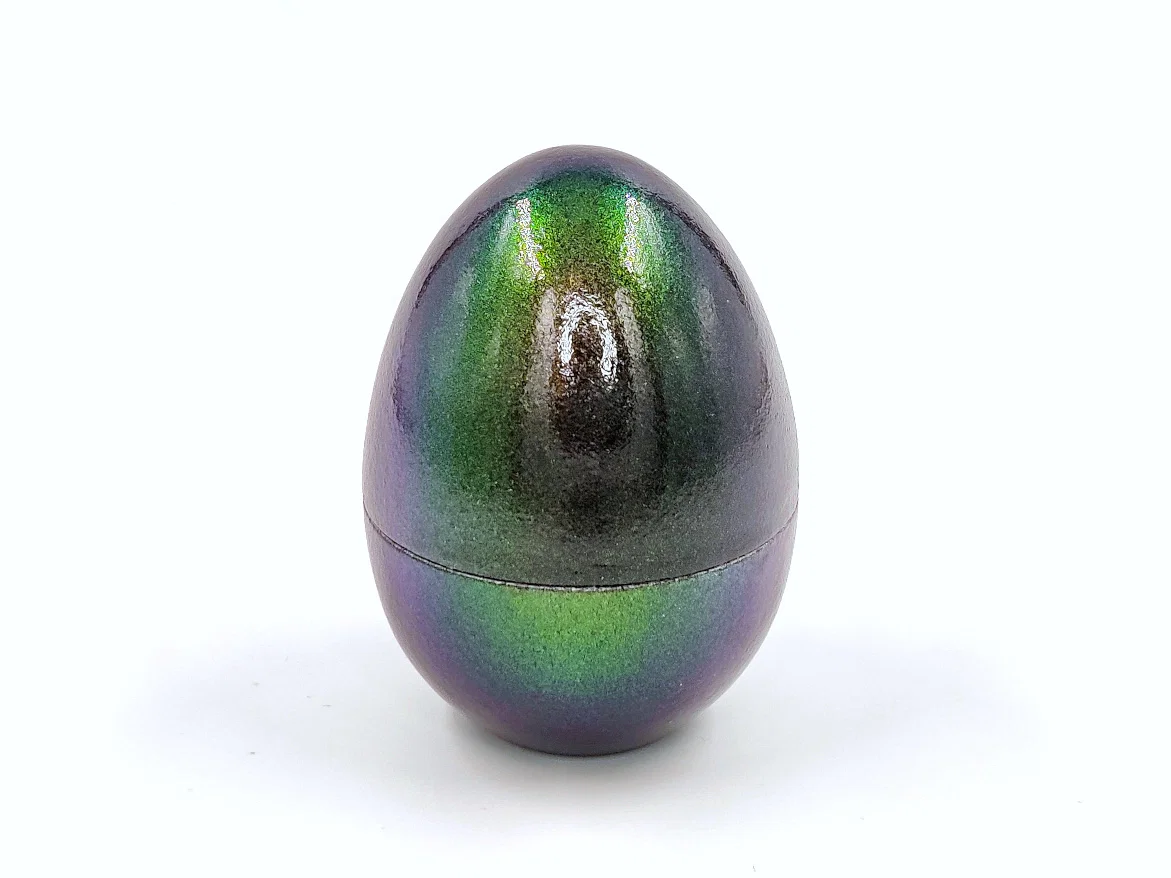

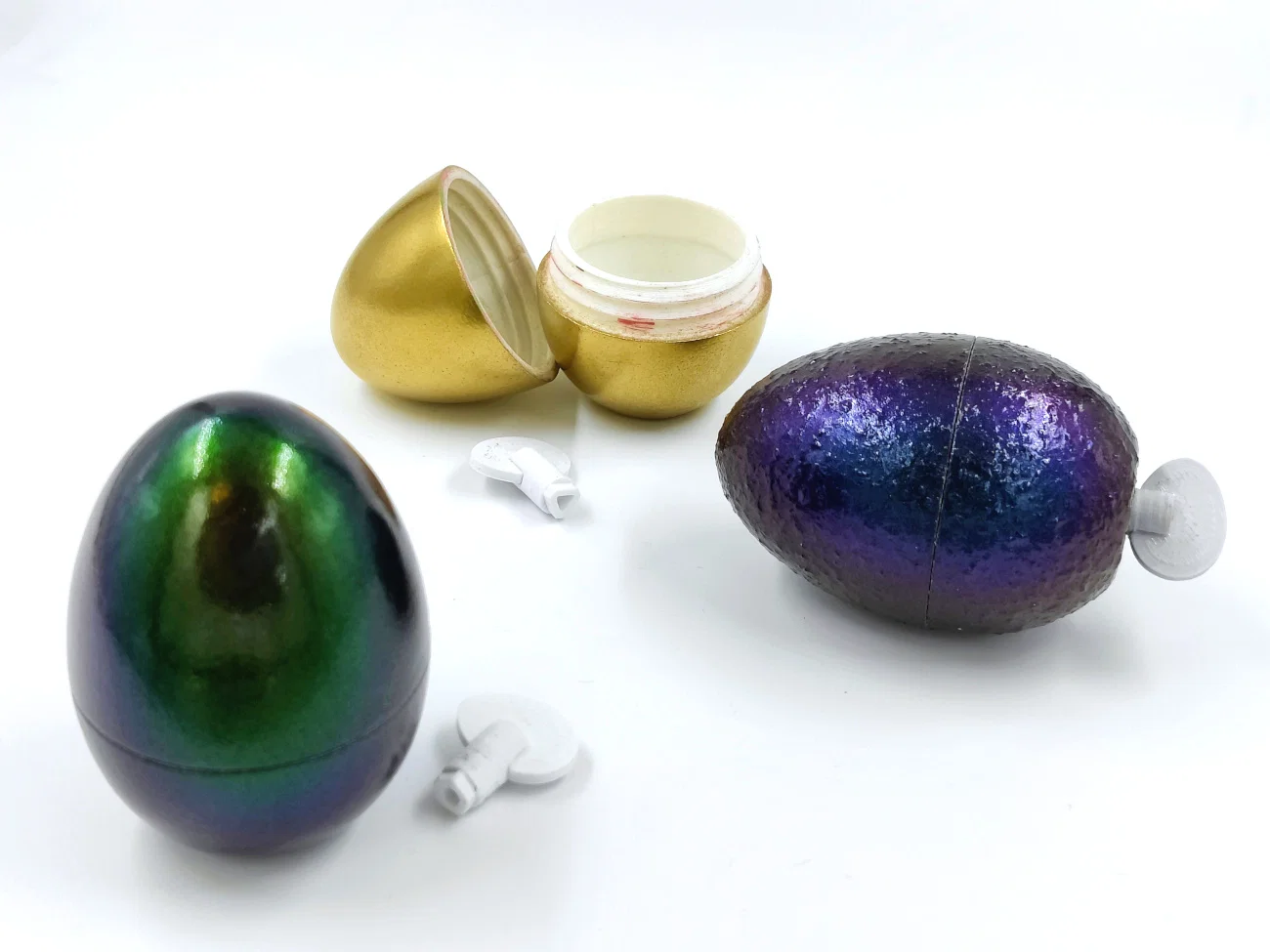

Quả trứng có khóa này chắc chắn sẽ là “ngôi sao” của buổi săn trứng Easter sắp tới của bạn. Có 3 kiểu ổ khóa khác nhau với 3 chìa tương ứng. Bạn bỏ chìa và kẹo vào các quả trứng, khóa lại rồi đem giấu. Sau đó chỉ đưa cho người đi săn đúng 1 chìa. Ý tưởng là họ phải tìm được quả trứng khớp với chìa của mình để lấy chìa cho những quả trứng còn lại.

Cách này cũng vui để giấu geocache, chỉ là bạn nên bỏ quả trứng vào túi nhựa để tránh mưa nắng tác động.

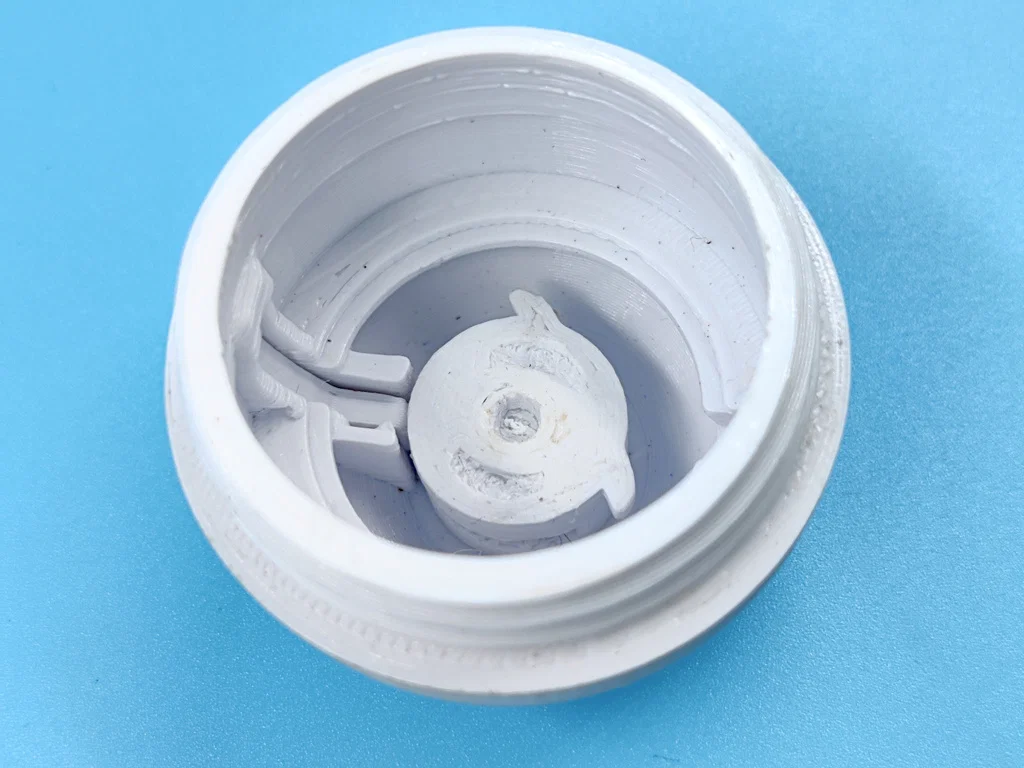

Cơ chế khóa dùng một barrel cam ẩn để đẩy một cái chốt (pin) lên xuống. Mình đã thử khoảng 10 kiểu khóa khác nhau trước khi chốt lại dùng barrel cam.

Hướng dẫn:

1. Slice và in phần trên và phần dưới của trứng, tên file 1of7_LockingEggTopHalf và 2of7_LockingEggBottomHalf.

In đúng theo hướng (as oriented). Không cần supports. Mình khuyên layer height 0.2mm hoặc nhỏ hơn, wall thickness 1.2mm, bottom thickness 0.6mm và top thickness 0.8mm. Infill density 12% trở lên. Mình có chừa dung sai cho horizontal expansion trong thiết kế, nên trước tiên cứ thử in mà không chỉnh horizontal expansion, slicing tolerance hay x/y compensation. Nếu in ra bị quá khít hoặc quá lỏng thì bạn dùng một trong các tuỳ chọn đó để bù. Ren (threads) nổi tiếng là thứ khó in nhất, nên ráng kiên nhẫn nha. Nếu muốn tiết kiệm thời gian lúc test, bạn có thể in file calibration test đi kèm thay vì in nguyên mẫu, nhưng không bắt buộc.

Khi đã in xong 2 nửa trứng, vặn ren ra vô nhiều lần để làm sạch mạt/ba via. Lần đầu có thể hơi khít, nhưng sau khoảng 10 giây làm vậy thì sẽ vặn trơn hơn.

2. Slice và in 3of7_LockingEggPin, 4of7_LockingEggLid và 5of7_LockingEggClip với cùng setting như trên.

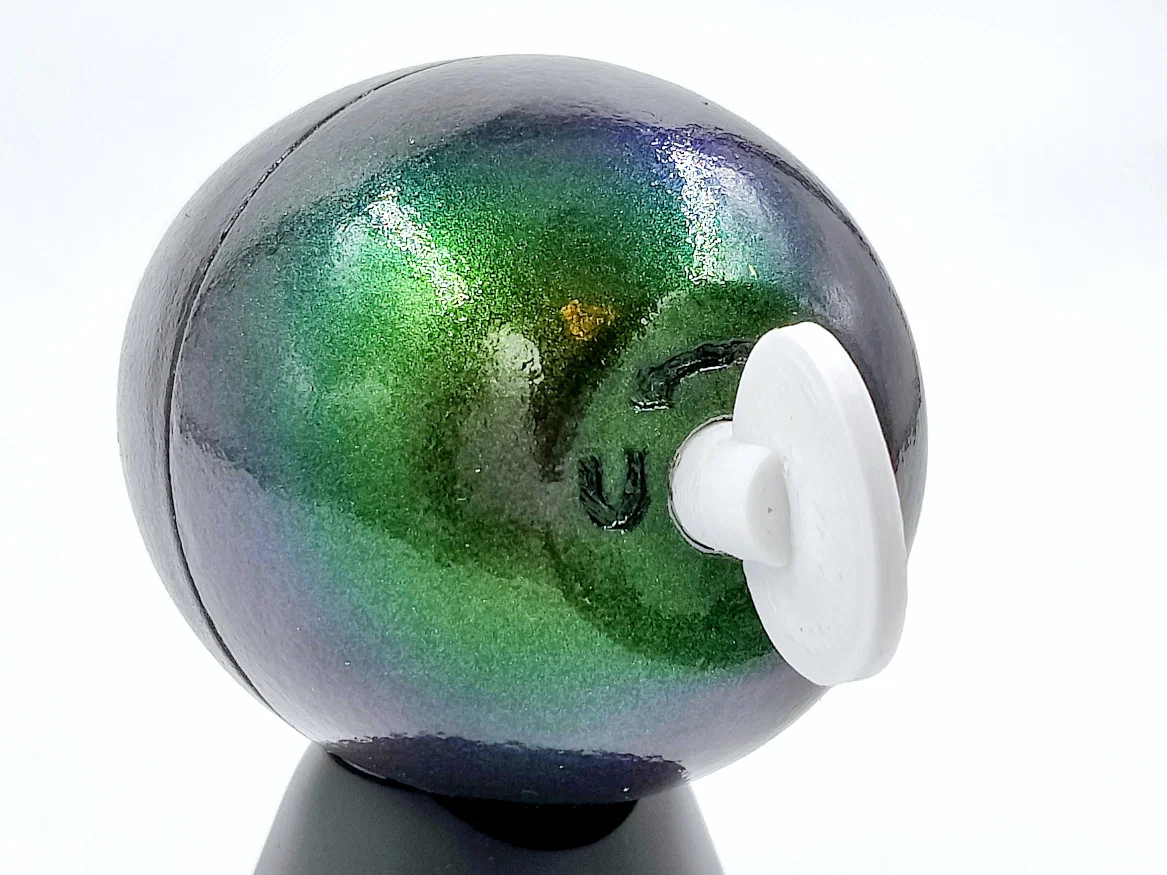

3. Giờ bạn chọn kiểu chìa bạn muốn. Có 3 lựa chọn: Square, Triangle và Pentagon. Nếu bạn chỉ in 1 kiểu thôi, mình khuyên chọn Square Key.

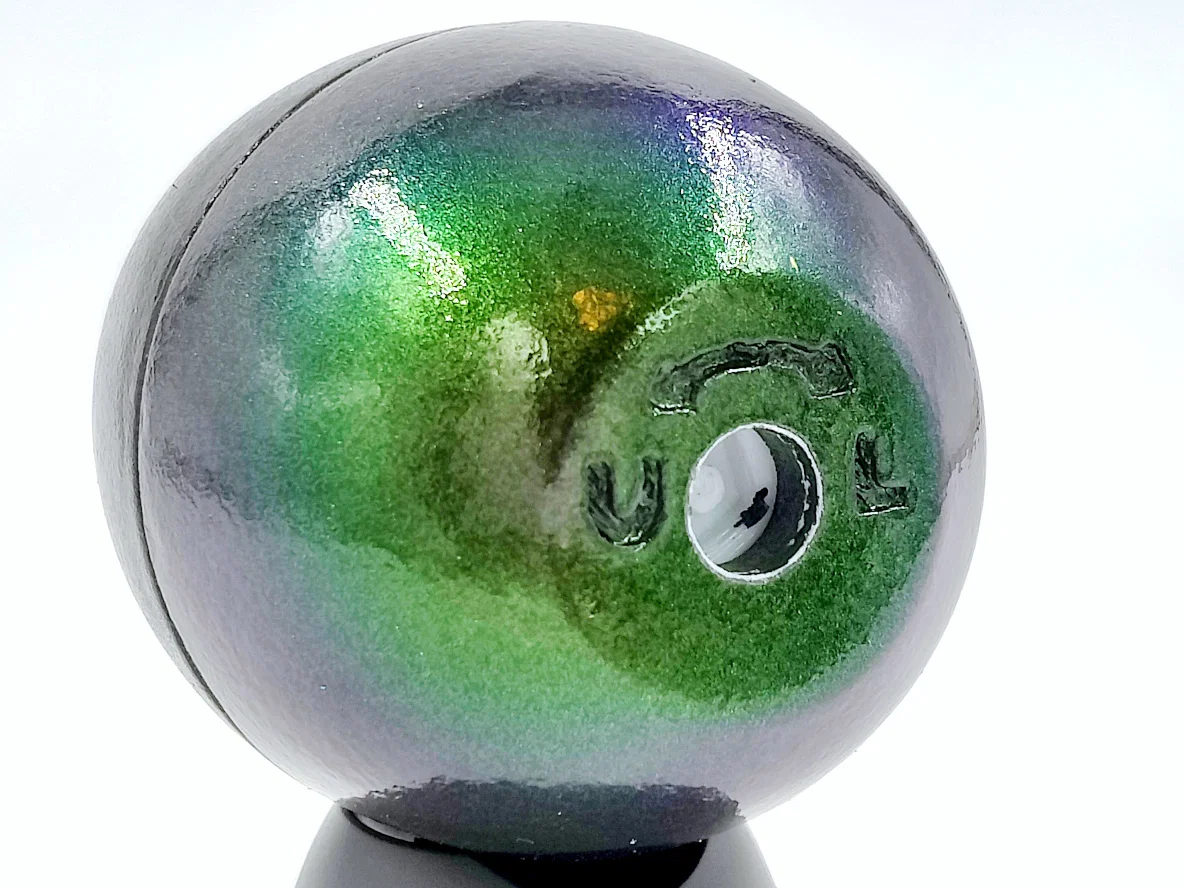

In 6of7_LockingEggKey... và 7of7_LockingEggLock... theo hình bạn chọn, dùng cùng setting như trên. File lock là một barrel cam để đẩy pin lên xuống. Mình in file lock không cần supports vẫn ổn, nhưng nếu bạn gặp khó thì có thể thêm supports cho riêng file đó.

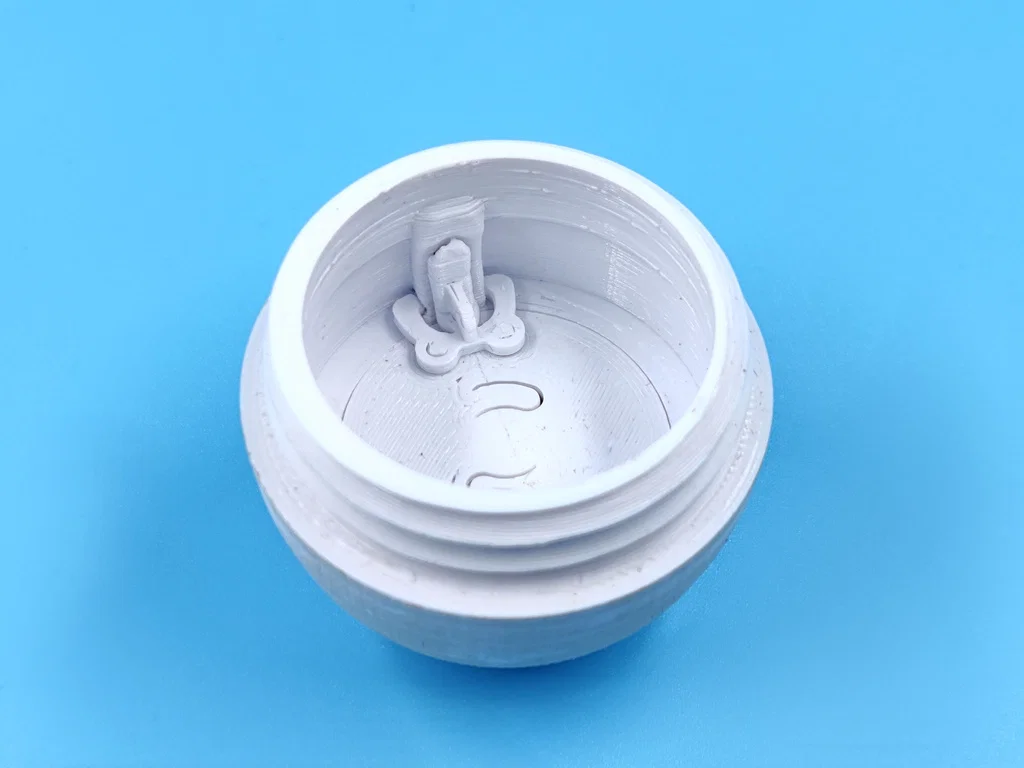

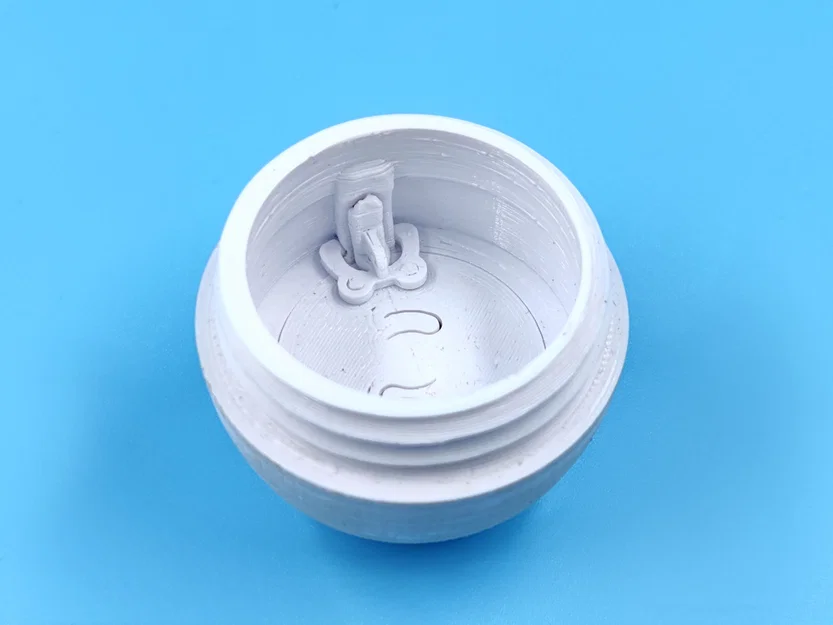

4. Đảm bảo đầu Pin trượt tự do trong rãnh của Lock (barrel cam). Pin nên lướt qua phần gờ ở hai đầu rãnh mà không bị cấn nhiều. Nếu không được thì chà nhám rãnh cho tới khi trượt nhẹ. Xem video để hiểu ý mình.

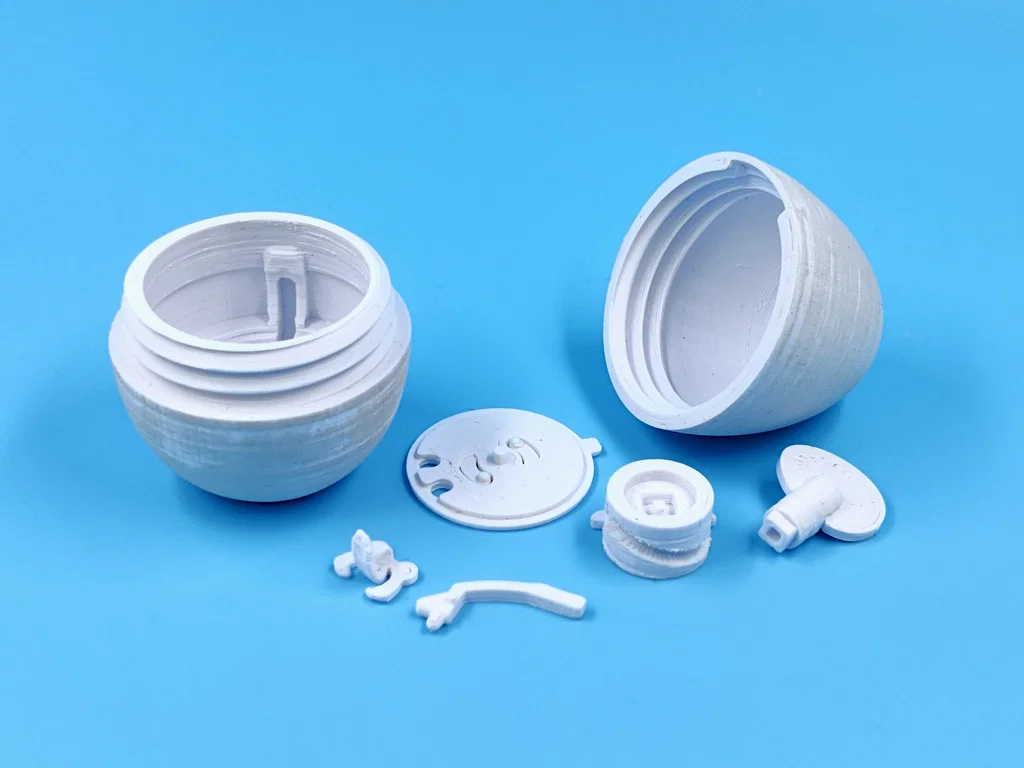

5. Làm theo video lắp ráp này để biết cách ráp. Bạn sẽ cần một cái kềm mũi nhọn nhỏ (needle nose pliers). https://youtu.be/xxG6Ntnun-I

Nếu bạn thấy các chi tiết lỏng quá hoặc khít quá, bạn có thể bù bằng Cura Horizontal Expansion hoặc PrusaSlicer XY Size Compensation. Ví dụ, nếu locking pin không “bắt” được hoặc nắp (lid) hay bung ra, bạn cần đặt giá trị dương cho các setting đó. Mình thấy đa số máy in sẽ in ra độ khít vừa phải, nhưng những máy quá chính xác như Prusa Mini+ của mình lại cần giá trị XY Size Compensation dương. (Trường hợp của mình dùng 0.1mm để vừa khít.)

Ngược lại, nếu nắp không vô được hoặc locking pin không chạy trơn, thì bạn cần giá trị âm trong Cura Horizontal Expansion hoặc PrusaSlicer XY Size Compensation. Bắt đầu với -0.1mm rồi chỉnh dần.

Mình cũng đính kèm các file Sketchup gốc. Cứ thoải mái remix với surface skins và bất cứ ý tưởng nào bạn nghĩ ra!

Mẫu này là bản remix từ chính mẫu trứng Easter ren đơn giản của mình. Bạn có thể tải bản gốc không có khóa ở đây: https://www.thingiverse.com/thing:4812640

Chúc mừng lễ Phục Sinh!
