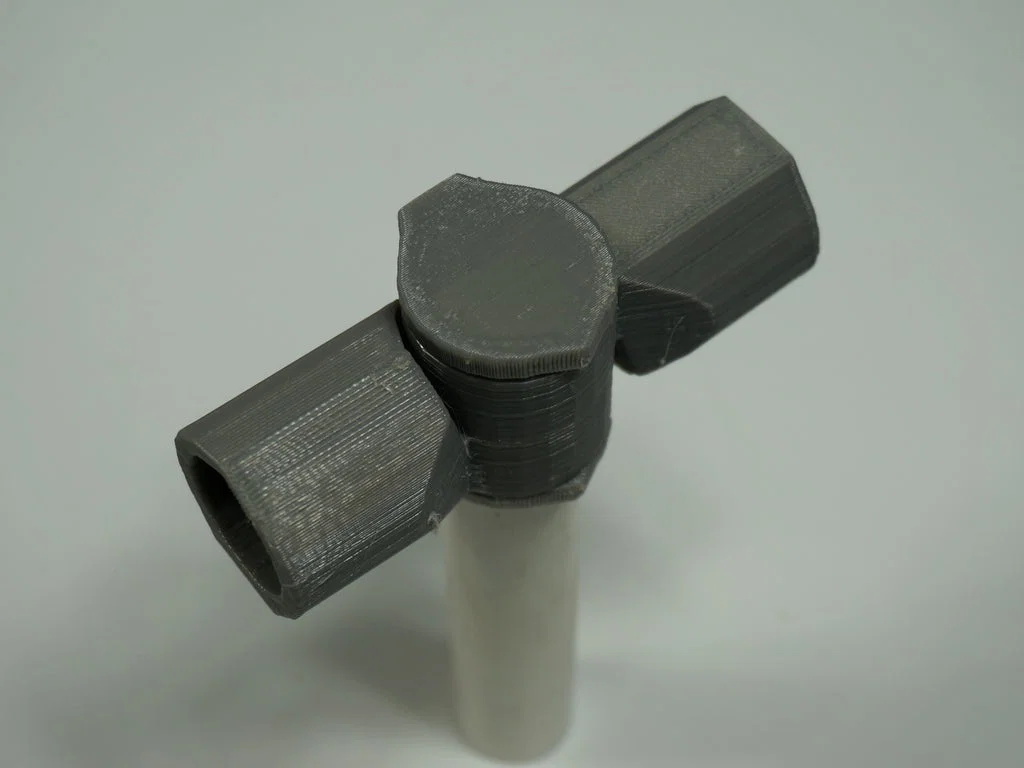

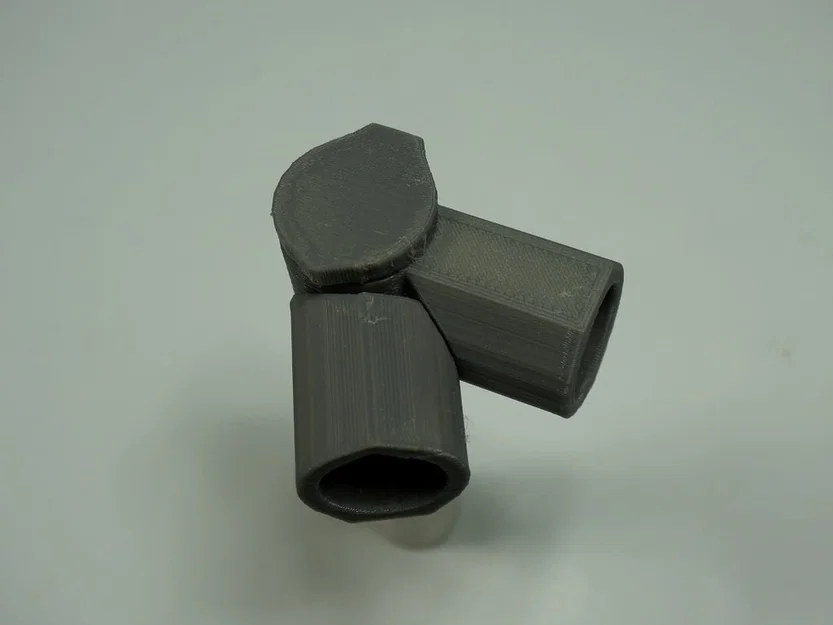

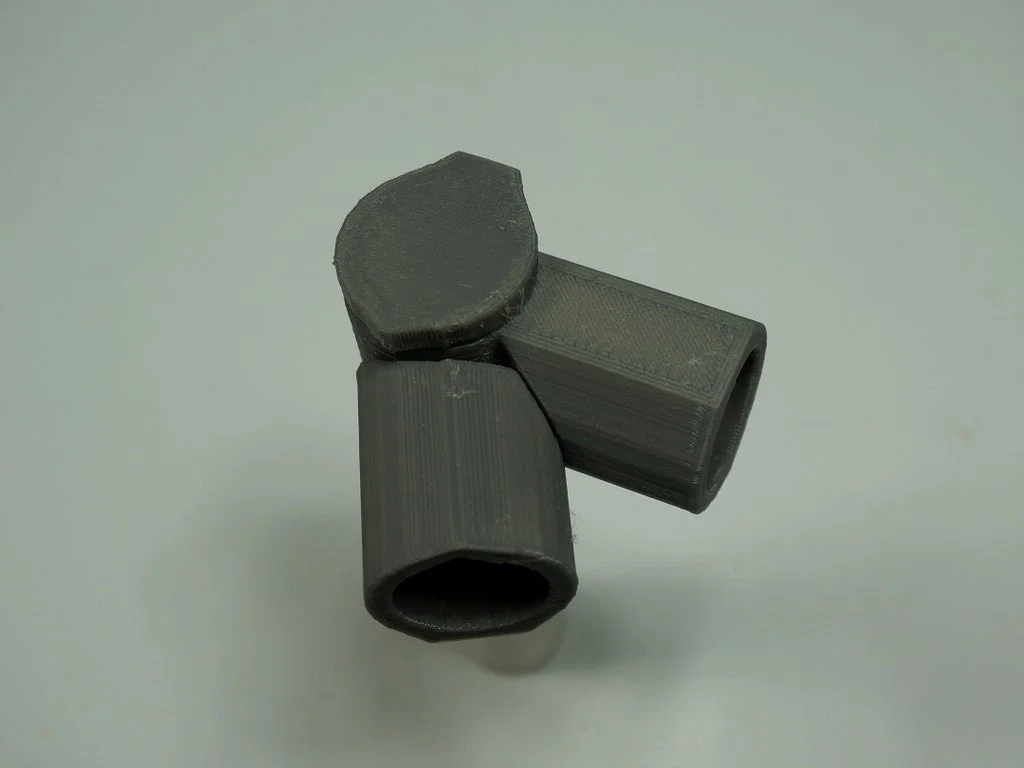

Đây là một khớp co 3 nhánh (3-Way Elbow) có thể chỉnh góc từ 60 độ đến 180 độ, thiết kế để vừa ống PVC 1/2" Schedule 40. Nó thuộc một series các khớp nối PVC 1/2" mà tôi đang thiết kế để bổ sung cho các phụ kiện ống nước truyền thống.

Sau khi làm các khớp co góc 22.5 và 45 độ dạng tái cấu hình, tôi tự hỏi có cách nào đơn giản hơn không. Mấy mẫu đó in rất lâu và tốn nhiều nhựa. Rồi tôi nhận ra có thể dùng chính ống làm trục xoay. Từ đó ra đời khớp co chỉnh góc này. Bạn xem thêm các thiết kế khác của tôi để có thêm các khớp nối PVC 1/2" khác.

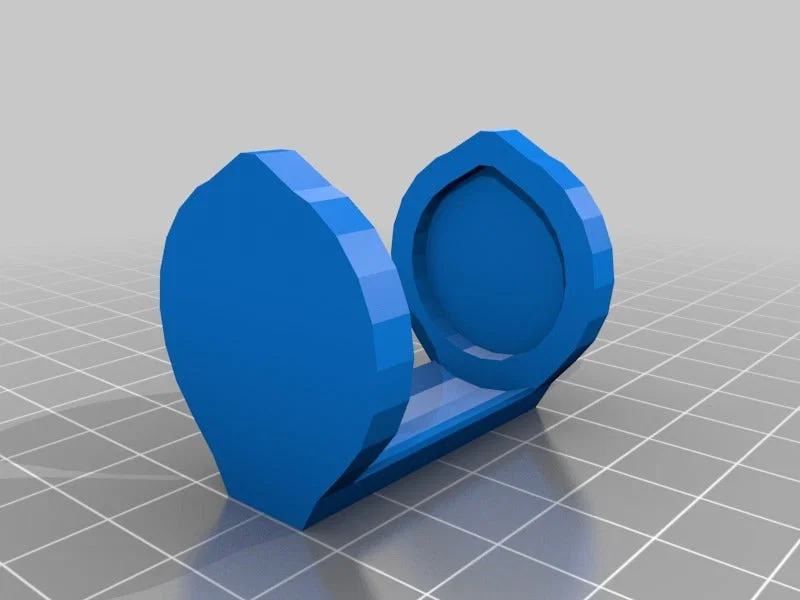

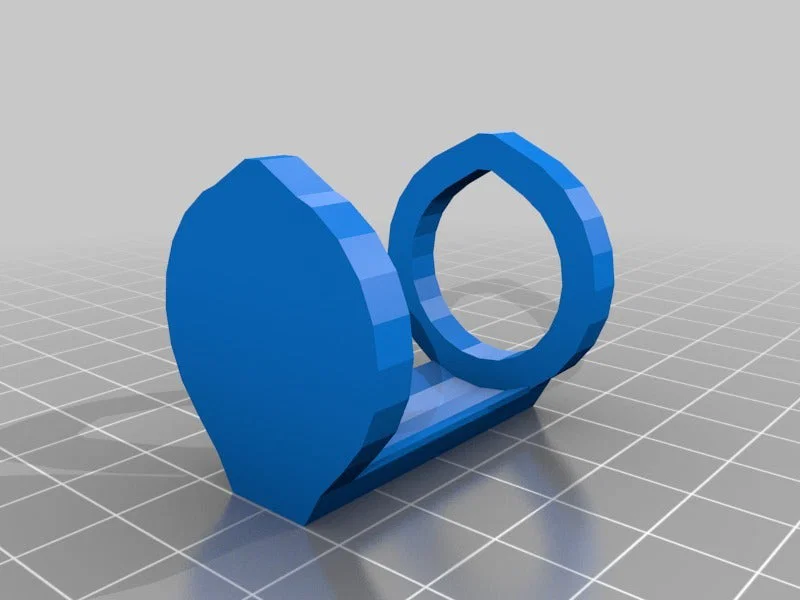

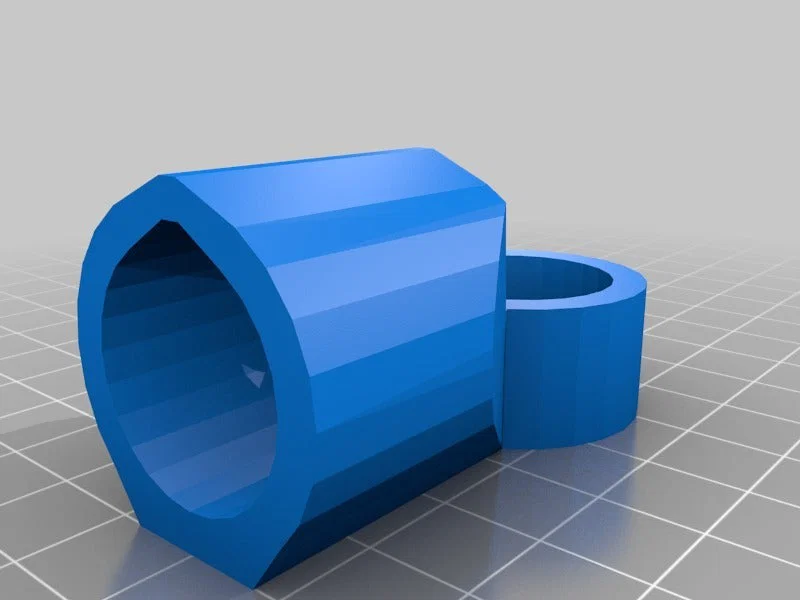

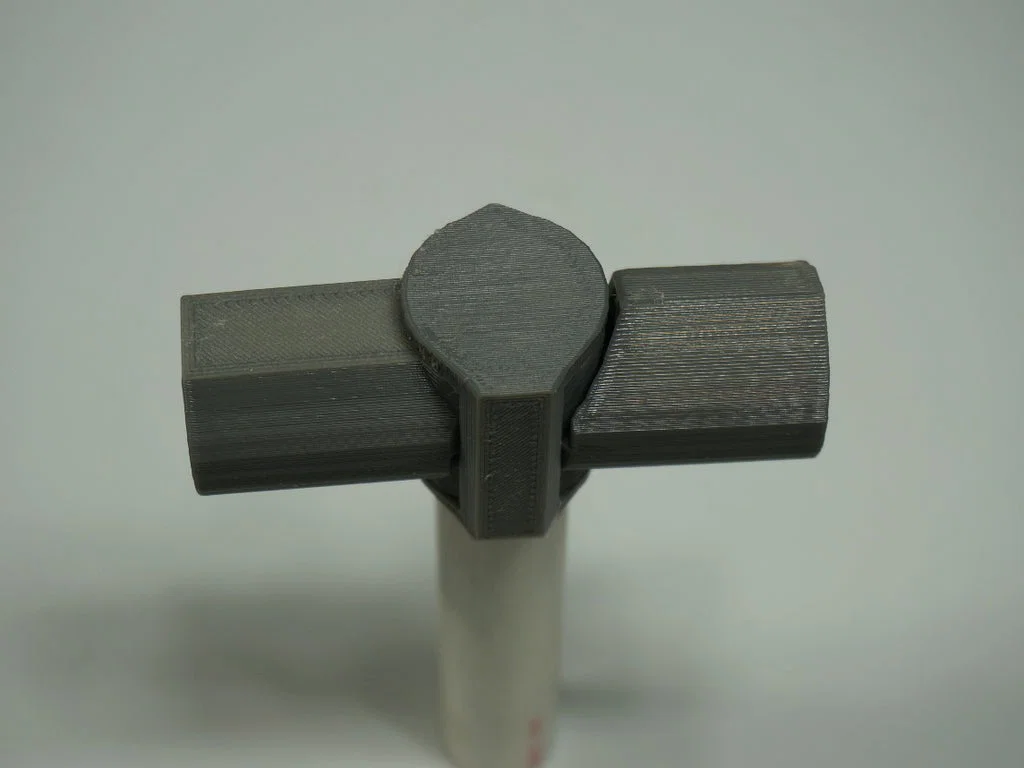

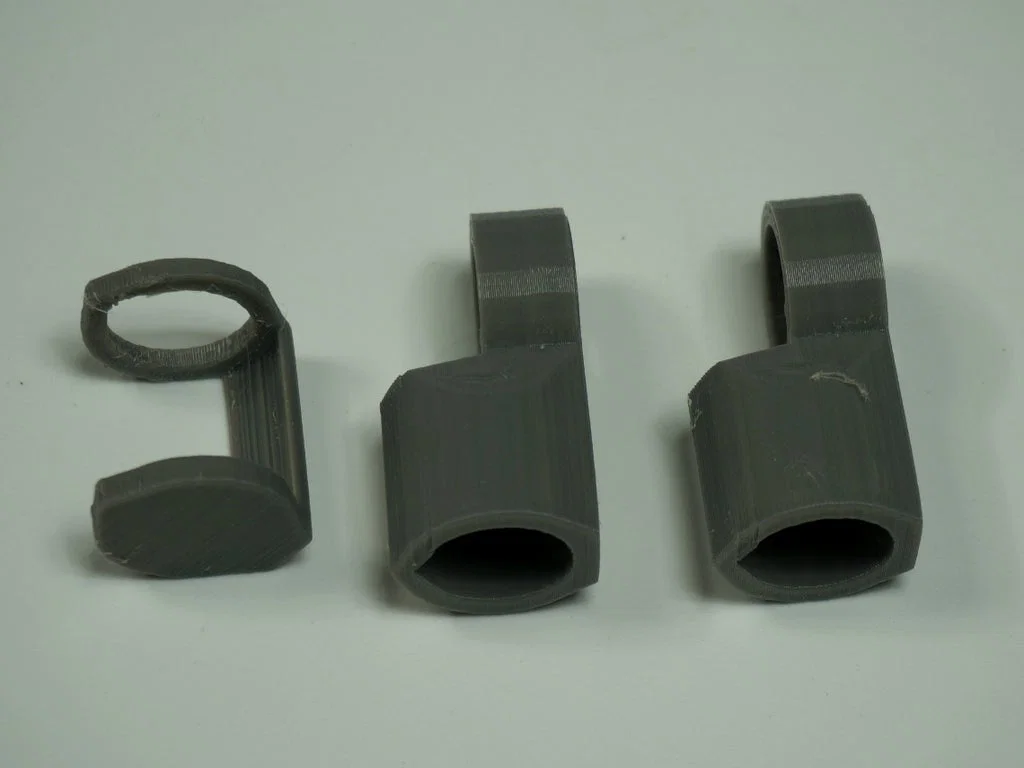

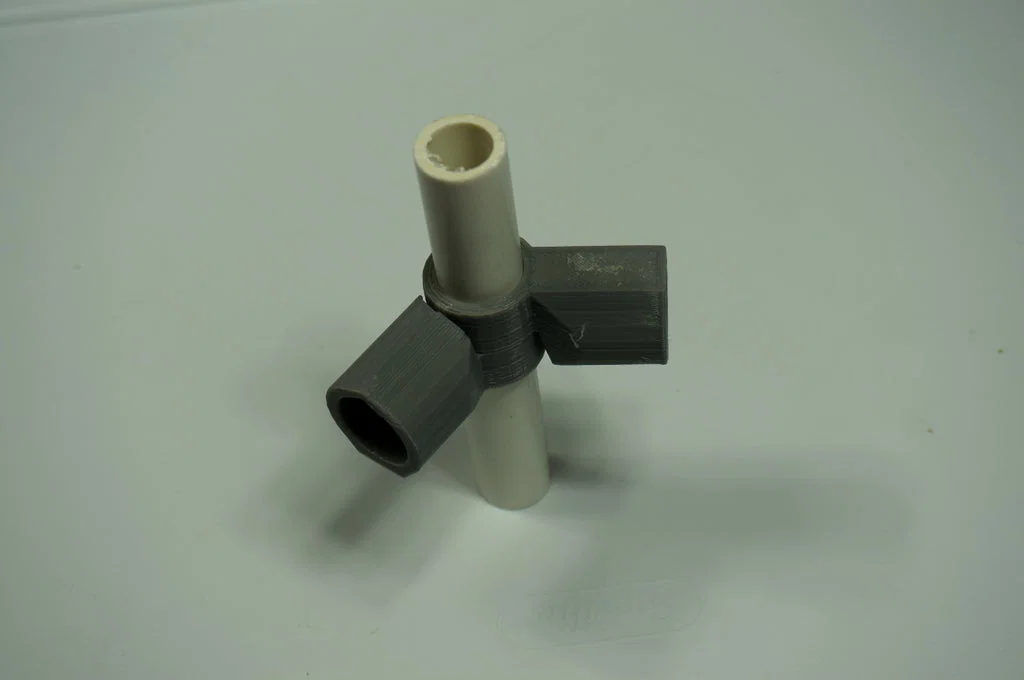

In phần đế (base) 2 lần và in 1 lần cái nut mà bạn chọn. Nut 3-way cho phép bạn dùng connector như một khớp co 3 nhánh. Nut 2-way cho phép bạn cắt một đoạn PVC nhỏ để làm bản lề cho khớp co 2 nhánh. Nếu bạn muốn dùng khớp co ở giữa một đoạn ống, chỉ cần dùng mà không cần nut. Xem hình minh hoạ. Khi đã chỉnh đúng góc, dán keo để cố định.

Tôi tạo các lỗ hình tam giác trên ống để giúp keo khô. Ở bản thử đầu tiên, tôi thấy việc kín khí làm keo khó khô. Các gờ ở phía trên của các lỗ ngang giúp mẫu in được mà không cần support.

Tôi sẽ tiếp tục bổ sung các fitting mới cho series và chia sẻ chúng như các bản derivative từ mẫu 3-Way Elbow gốc của tôi. Nếu bạn cần loại fitting nào mà tôi chưa làm, cứ nhắn cho tôi biết.

Bạn rất được khuyến khích tạo các bản derivative mới. Vui lòng tag các sản phẩm của bạn với #HalfInchPVCFittings.

UPDATE 2015-07-03 - Tôi đã siết dung sai (tolerances) nhẹ để vừa khít hơn. Nhớ đảm bảo máy in của bạn đã được cân chỉnh (calibrated) tốt trước khi in.
