Đế hình học cho đèn Infinity Cube Light

Đế/holder cho “Infinity Cube Light” & “Snap-fit Infinity Cube Light (No Glue)”

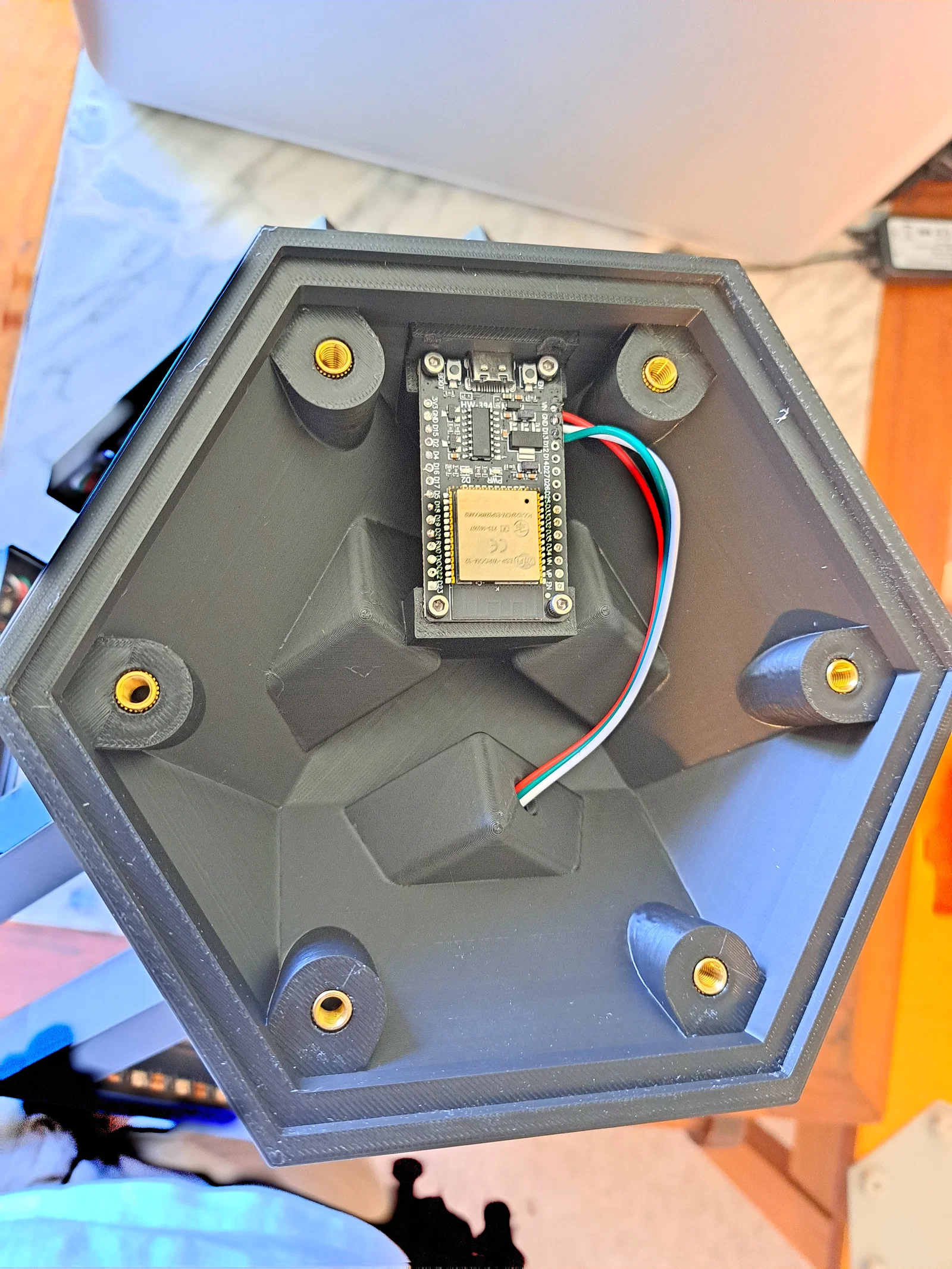

Mẫu này có sẵn ngàm/mount để gắn ESP32 – một microcontroller giá rẻ có thể điều khiển nhiều loại LED strip và có thể nạp WLED để tạo hiệu ứng ánh sáng rất đẹp, dễ cấu hình và còn điều khiển được bằng Home Assistant, Alexa, Google Assistant, v.v.

WLED - www.wled.me

ESP32 - www.aliexpress.com/item/1005005564949759.html

Nguồn điện đi vào ở phần đế thông qua USB-C hoặc Micro USB, tùy theo mẫu ESP32 bạn dùng.

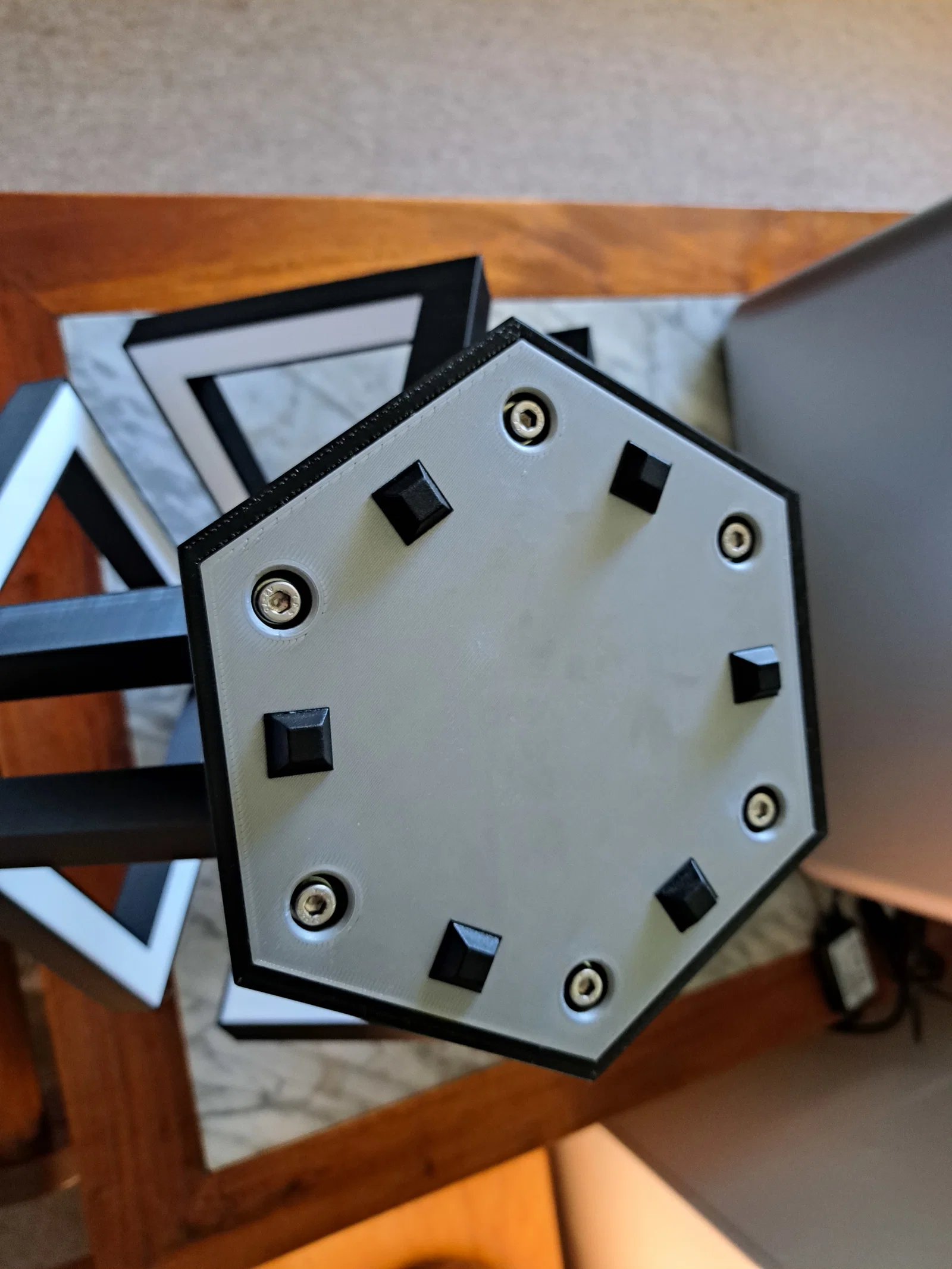

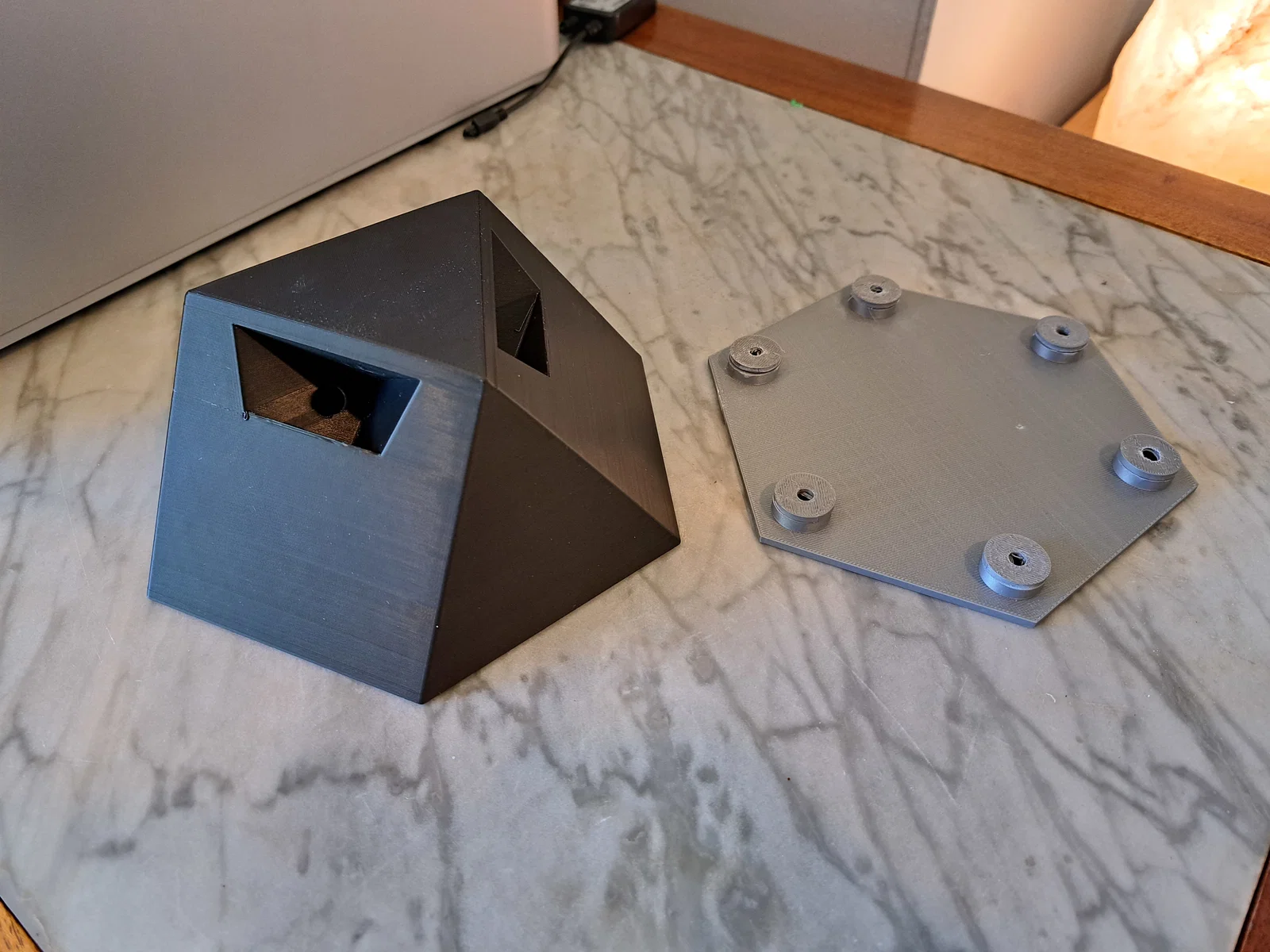

Phần Cube Light Base Plug là tùy chọn nếu bạn muốn giấu gọn phần điện tử hoặc dán chân cao su; nó gắn vào đế bằng bu-lông M5. ESP32 được bắt bằng bu-lông M2.5.

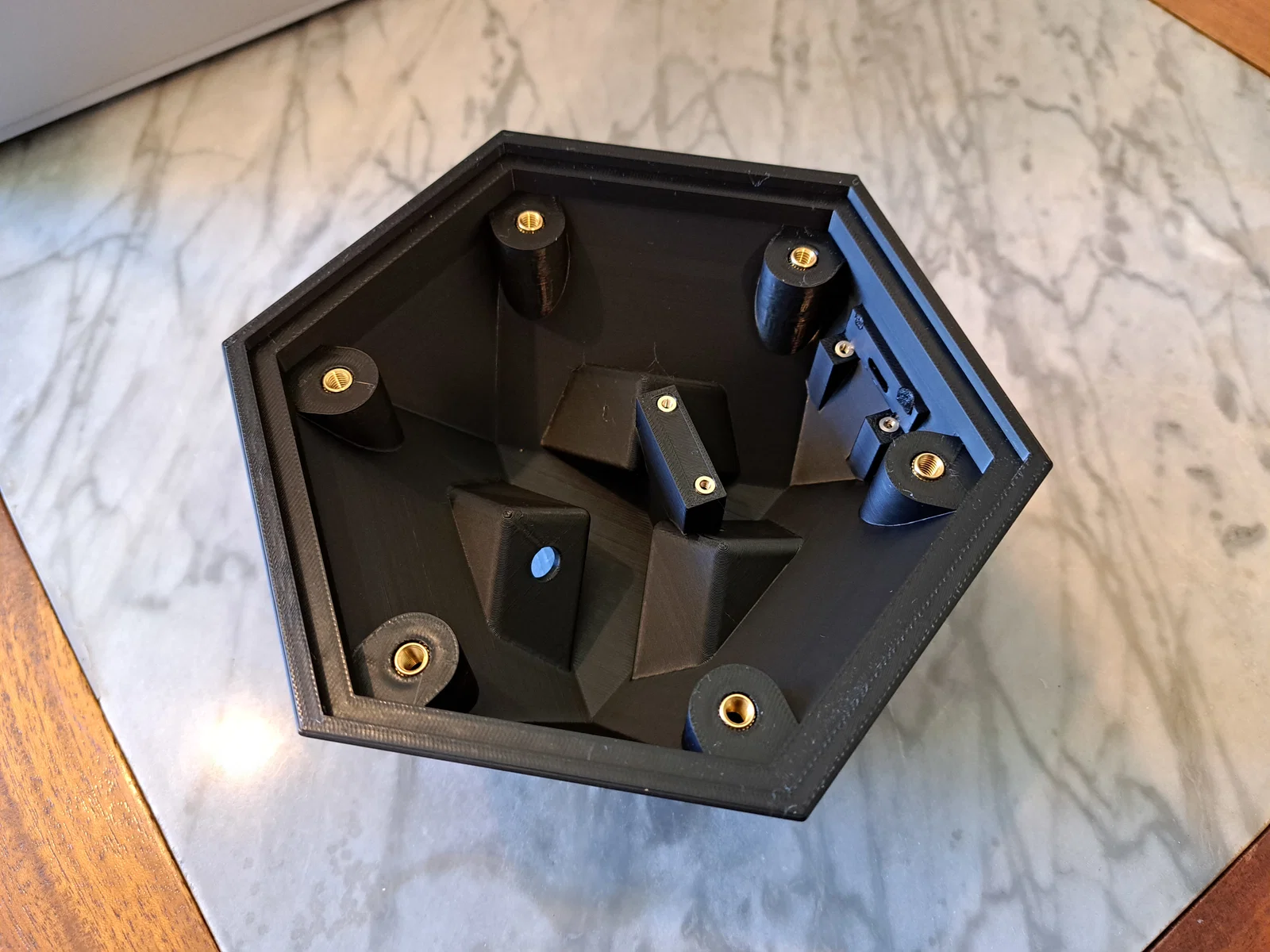

Có 2 phiên bản khác nhau: Cube Light Base dùng brass heat insert nuts, và Cube Light Base Self-tapping nếu bạn muốn bắt vít trực tiếp vào chi tiết in 3D.

Để làm, in 1 x Cube Light Base HOẶC 1 x Cube Light Base Self-tapping, và 1 x Cube Light Base Plug (tùy chọn).

Tất cả mẫu đều có thể in dễ dàng không cần supports, tuy nhiên bạn có thể muốn in Cube Light Base Plug kèm supports nếu máy in của bạn gặp khó khi bridging.

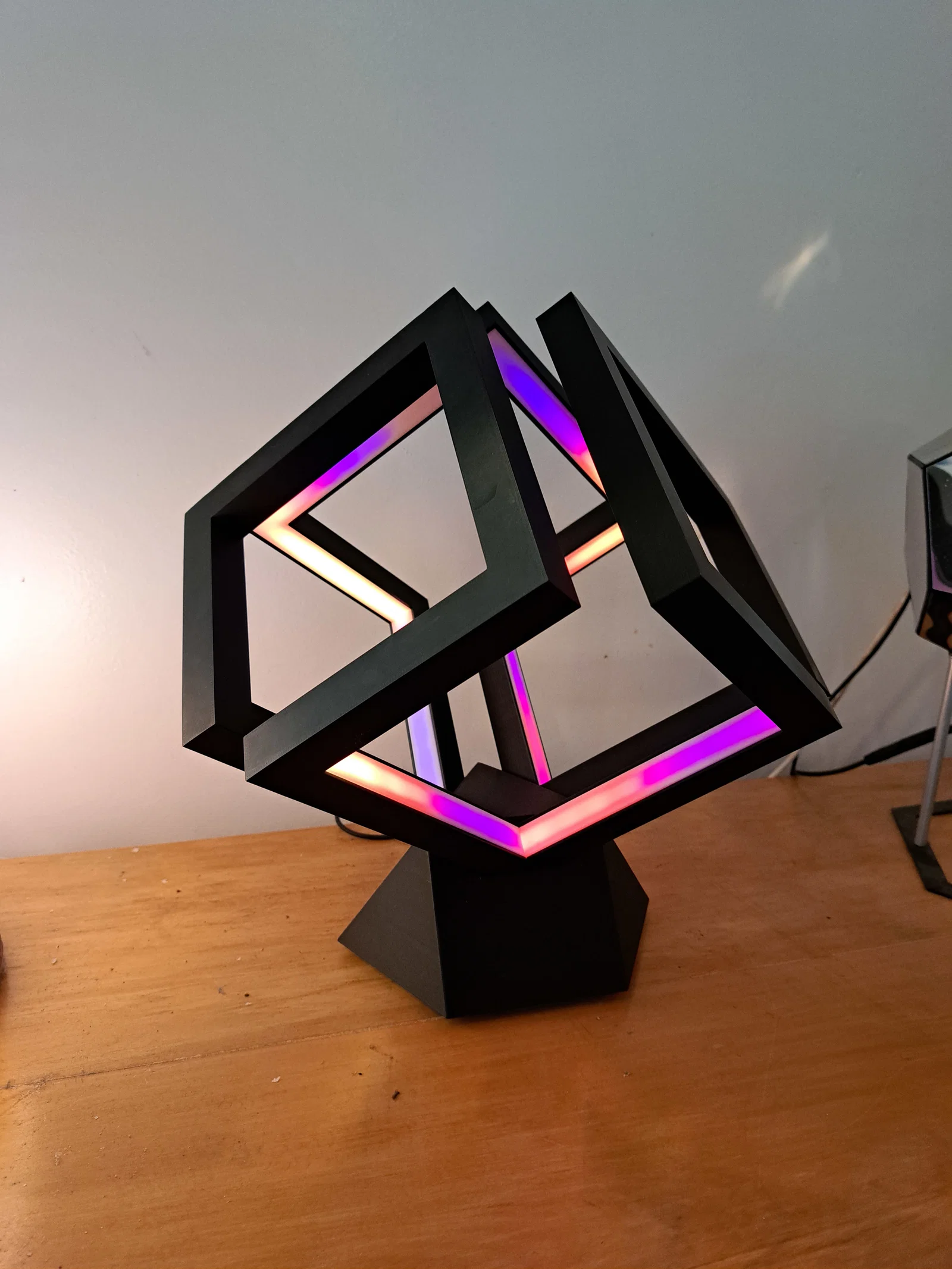

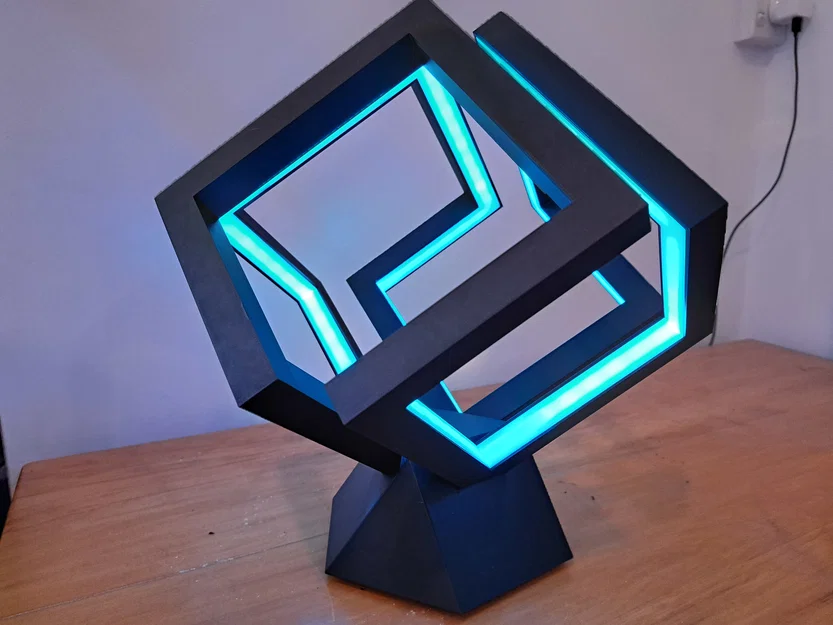

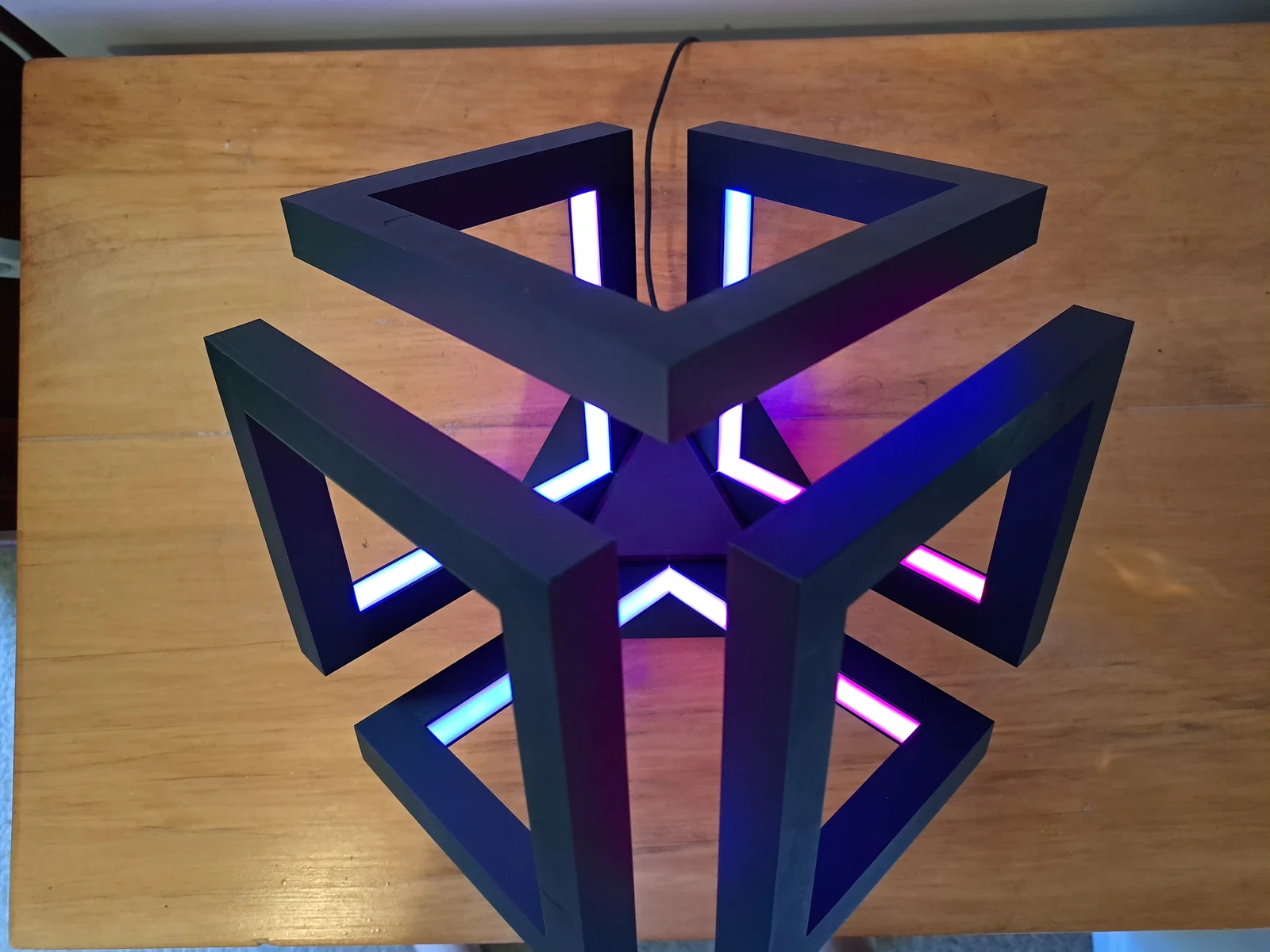

Bạn có thể gắn một Infinity Cube Light đã lắp sẵn vào đế bằng cách hơi bẻ/nhấn nhẹ khối cube để nó vào đúng các rãnh, nhớ canh đúng chiều để lỗ đi dây LED khớp. Tuy vậy, nếu bạn sợ bị nứt/gãy do vật liệu quá giòn hoặc quá cứng thì nên lắp cube trực tiếp ngay trên đế. Tham khảo: eSun PLA dùng ổn.

EDIT: Mình cũng đã upload thêm một phiên bản fit lỏng hơn (rộng hơn 2mm) vì một số bạn gặp khó khi đưa cube vào đế. Hy vọng giúp được!
