Dụng cụ chỉnh bán kính (Parametric) – Adjustable Radius Tool

Nếu bạn cần copy đúng bán kính (radius) của một vật tròn, thì dụng cụ này dành cho bạn!

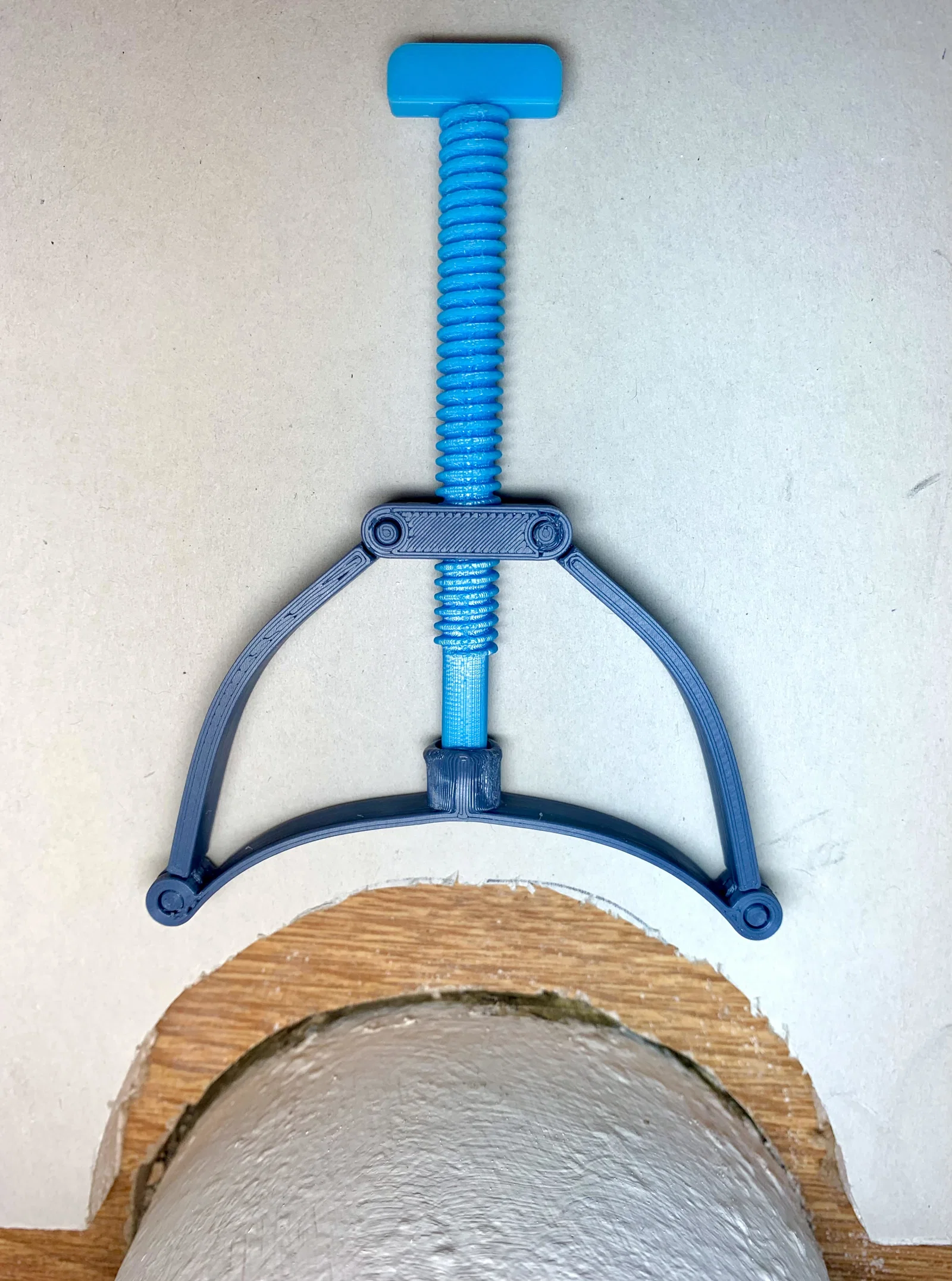

Đặt dụng cụ áp sát vào vật cần đo và siết con vít để khớp theo đường cong, sau đó bạn chỉ cần dùng chính dụng cụ đó để vẽ lại (trace) và tái tạo bán kính y chang.

Rất hợp cho:

• Ốp lát (tiling)
• Tường thạch cao (drywall)
• Làm nội thất
• Mộc/woodworking
• Phào chỉ nhà (house trim)
• Và còn nhiều ứng dụng khác!

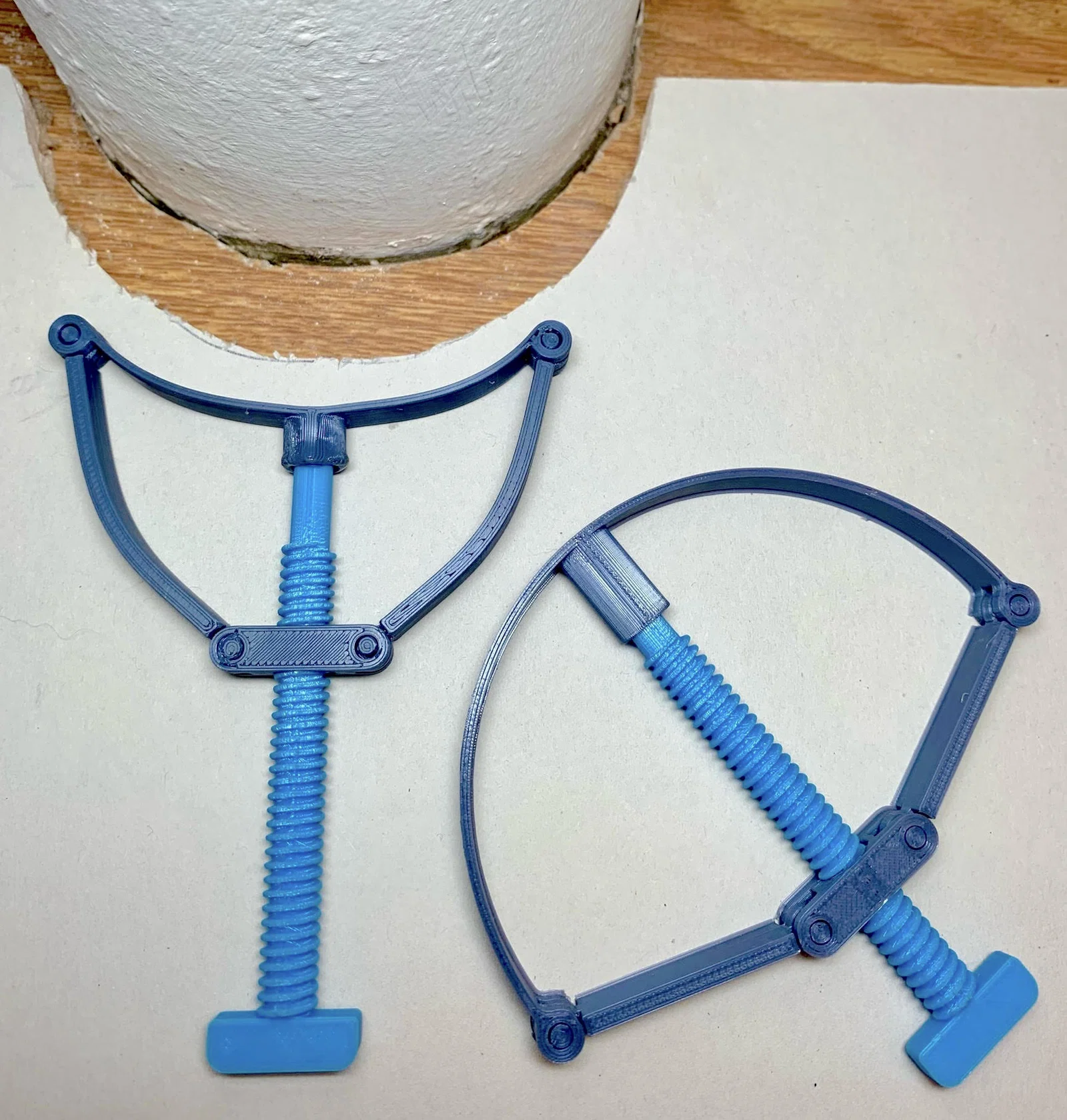

Có sẵn cả bản lõm (concave) và bản lồi (convex) để dùng cho mọi trường hợp.

Trước khi siết, dụng cụ có bán kính như sau:

• Convex (lồi):
  • Radius_Tool_Convex.stl: Bán kính mặc định 50mm, sẽ tăng khi bạn siết
  • Radius_Tool_Convex_Large.stl: Bán kính mặc định 100mm, sẽ tăng khi bạn siết
• Concave (lõm):
  • Radius_Tool_Concave.stl: Bán kính mặc định 100mm, sẽ giảm khi bạn siết
  • Radius_Tool_Concave_Large.stl: Bán kính mặc định 150mm, sẽ giảm khi bạn siết

Mình có kèm file Fusion .f3d với parameter để chỉnh Radius của dụng cụ và Length (chiều dài) của con vít, nên bạn có thể tùy biến file cho nhiều mục đích khác nhau.

Hướng dẫn in (Printing Instructions):

Không cần support! Mình đã chỉnh tolerance để tất cả các khớp đều print-in-place.

In bản concave hoặc convex (thường hoặc large) và in đúng loại vít đi kèm. Do có ren, layer height 0.15mm sẽ cho kết quả tốt nhất, infill 15%. Nhớ đảm bảo bám bàn in (bed adhesion) tốt.

Hướng dẫn lắp ráp & sử dụng (Assembly and Use Instructions):

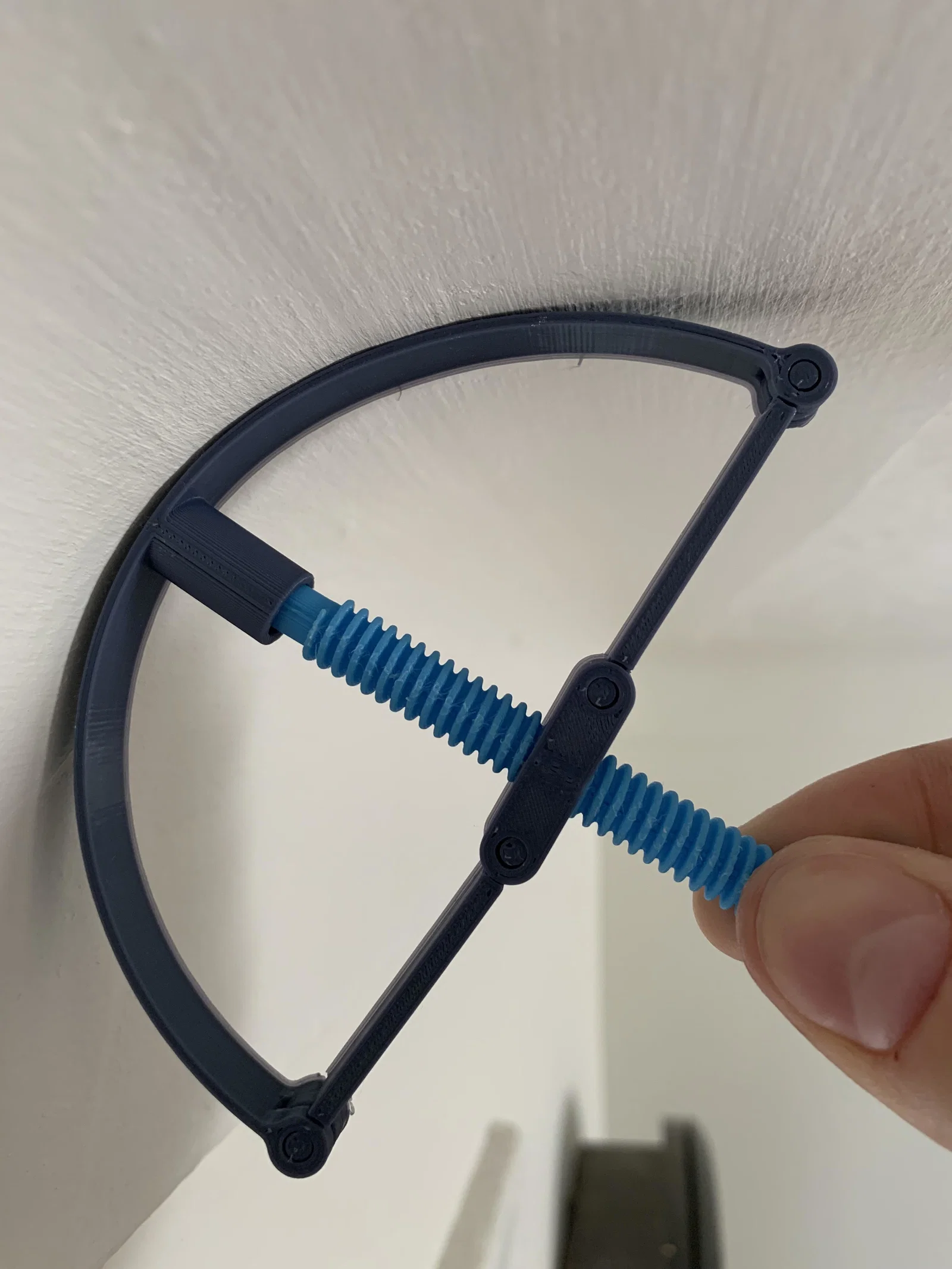

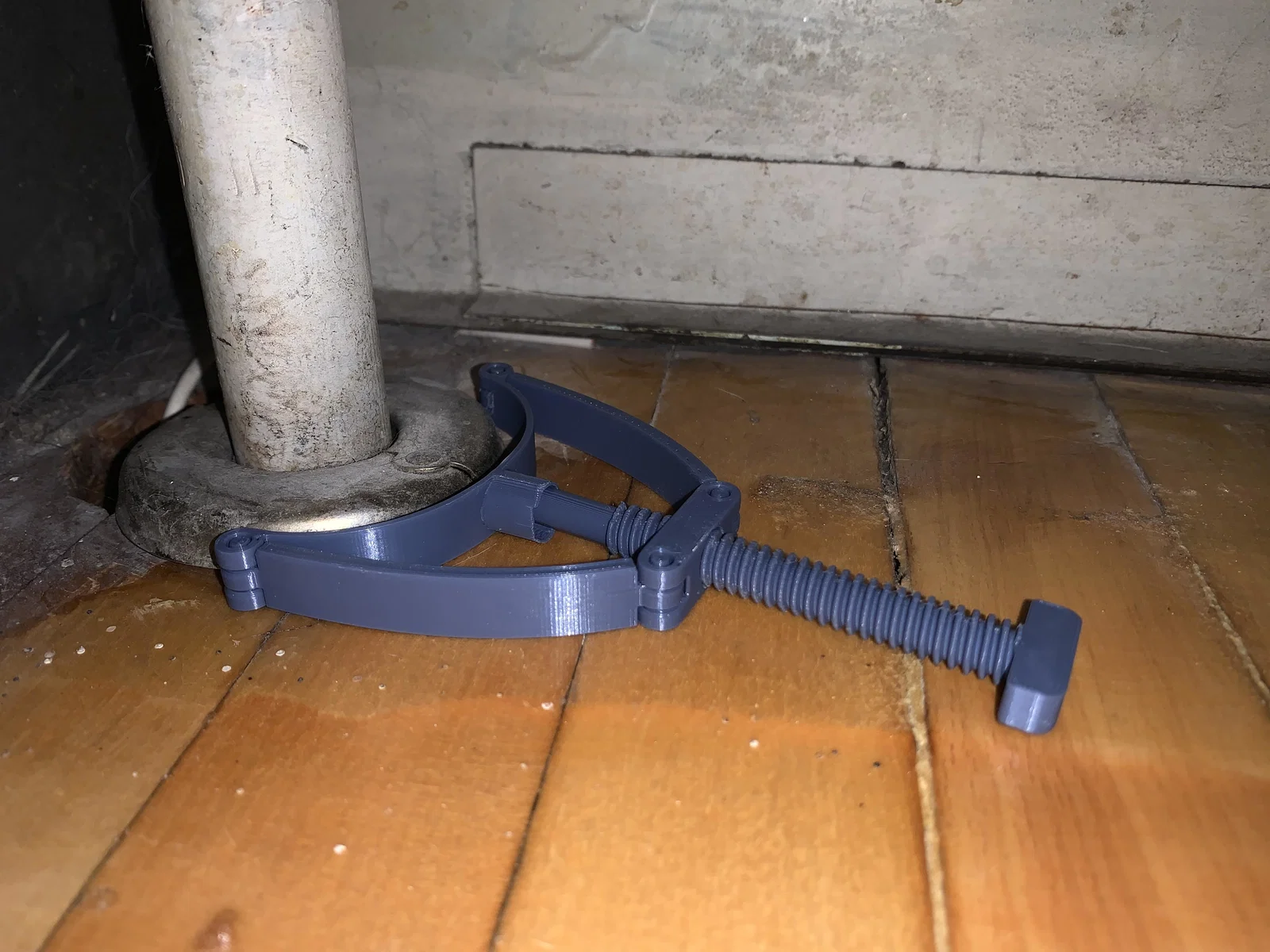

Chỉ cần vặn Radius Screw xuyên qua dụng cụ concave hoặc convex cho tới khi độ cong khớp với vật bạn muốn copy. Áp dụng cụ lên gạch, giấy, drywall, v.v. rồi trace theo đường cong để tái tạo đúng bán kính.
