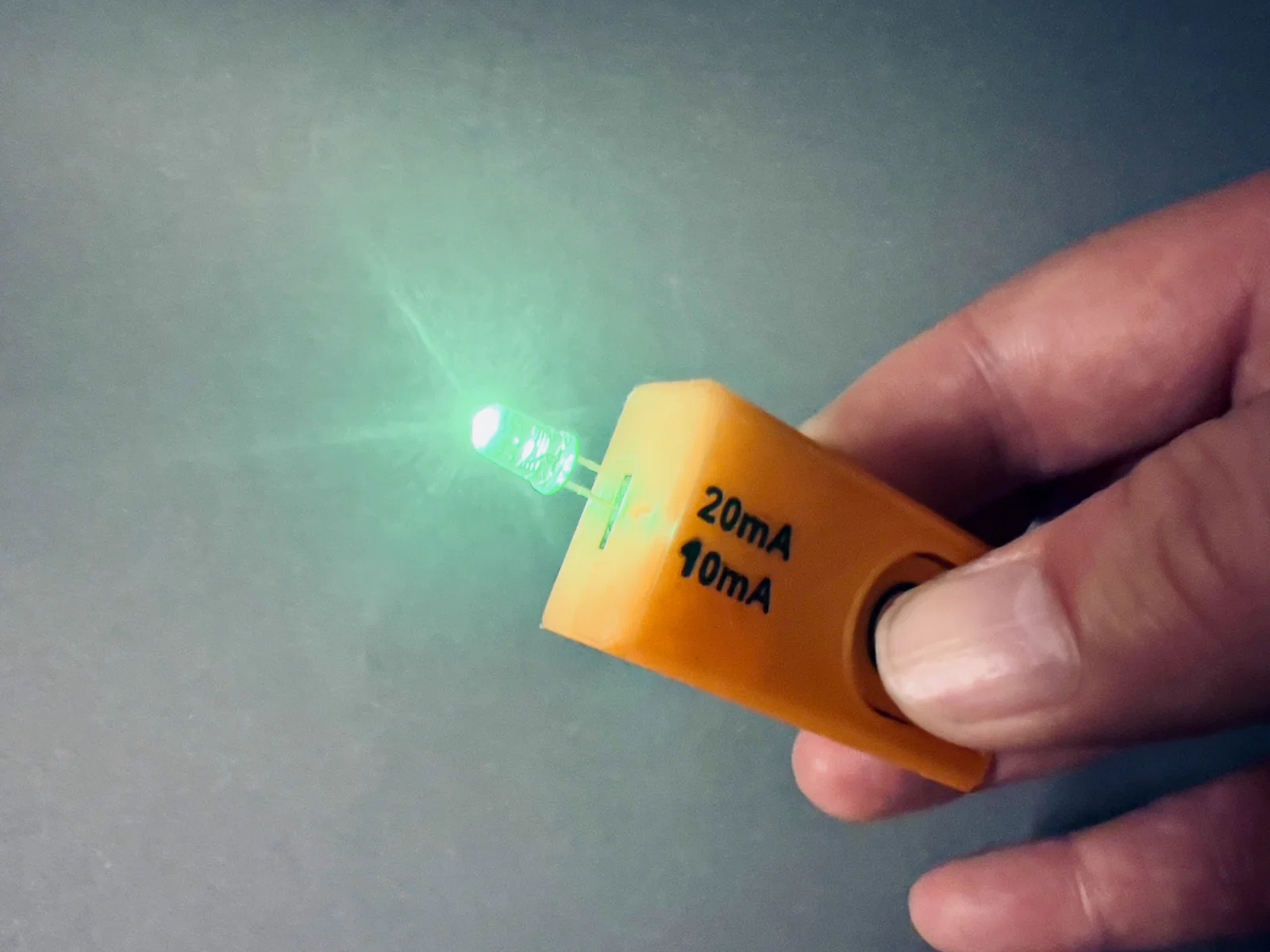

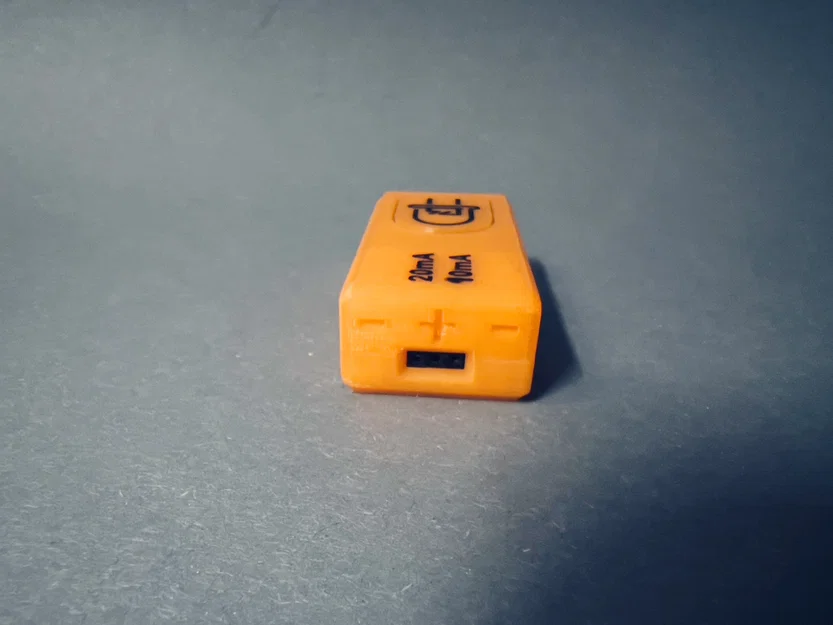

Bộ Test LED Siêu Nhỏ Gọn 2 Chế Độ Dòng (10mA/20mA) (Kèm Hướng Dẫn)

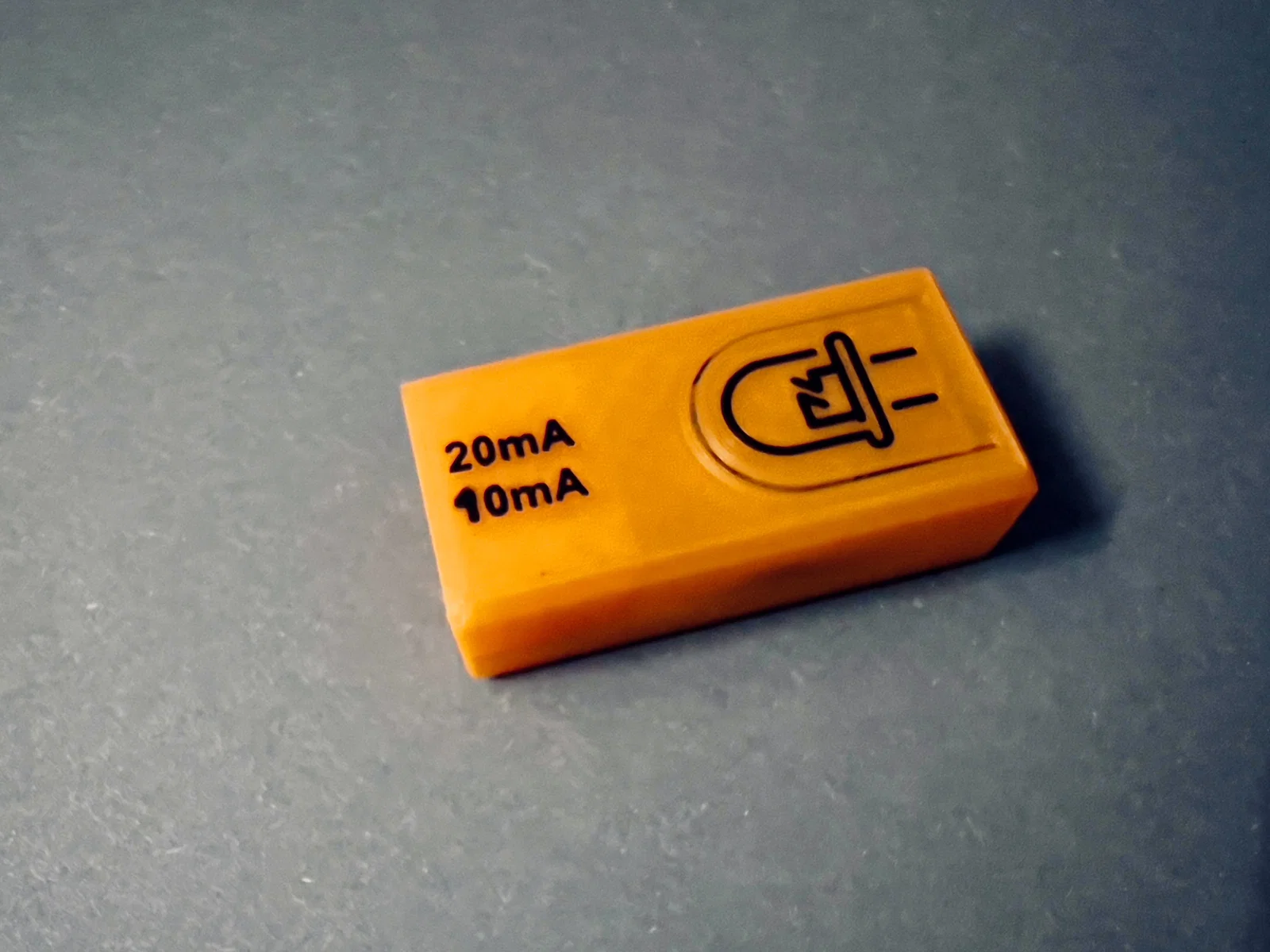

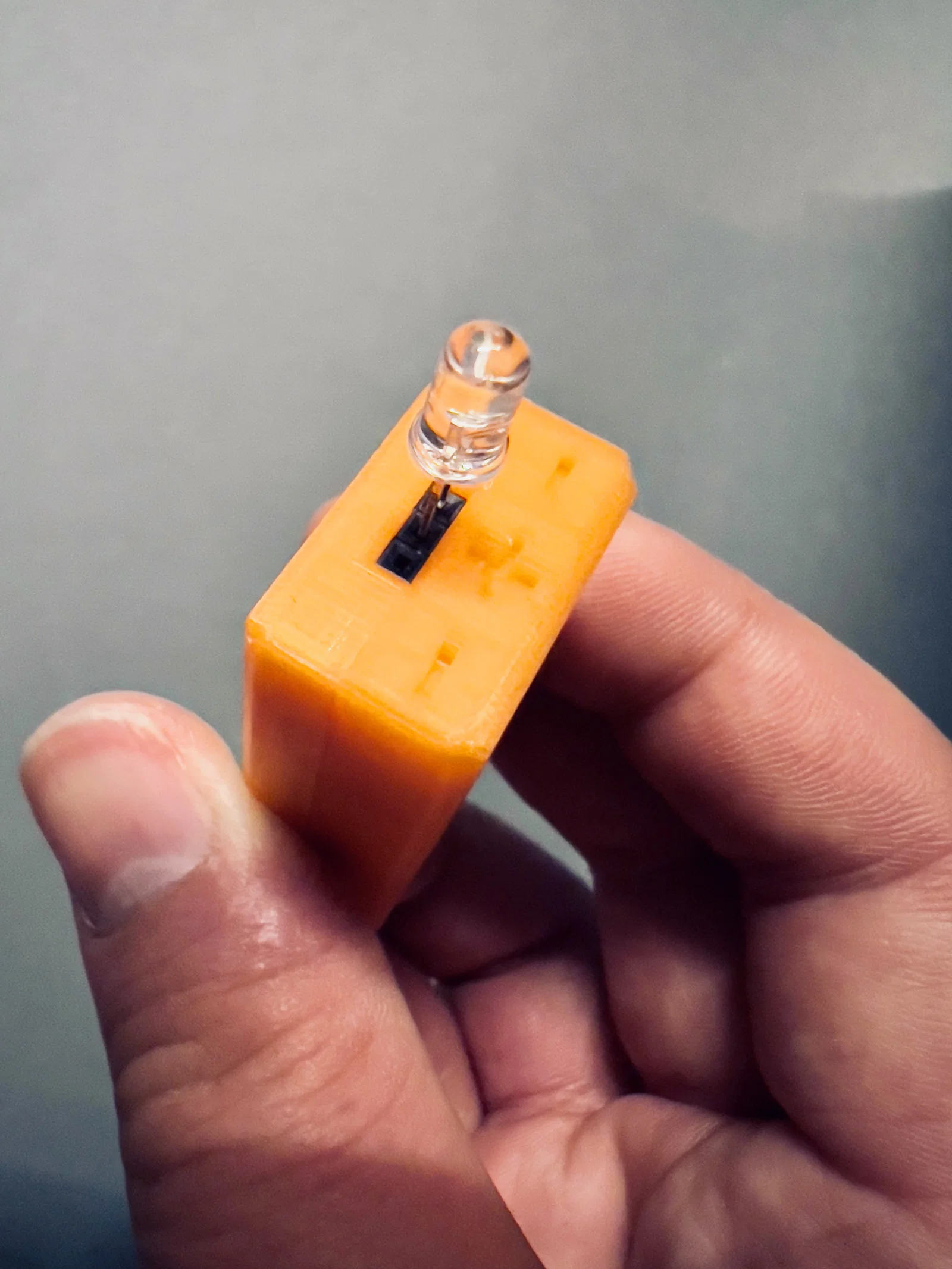

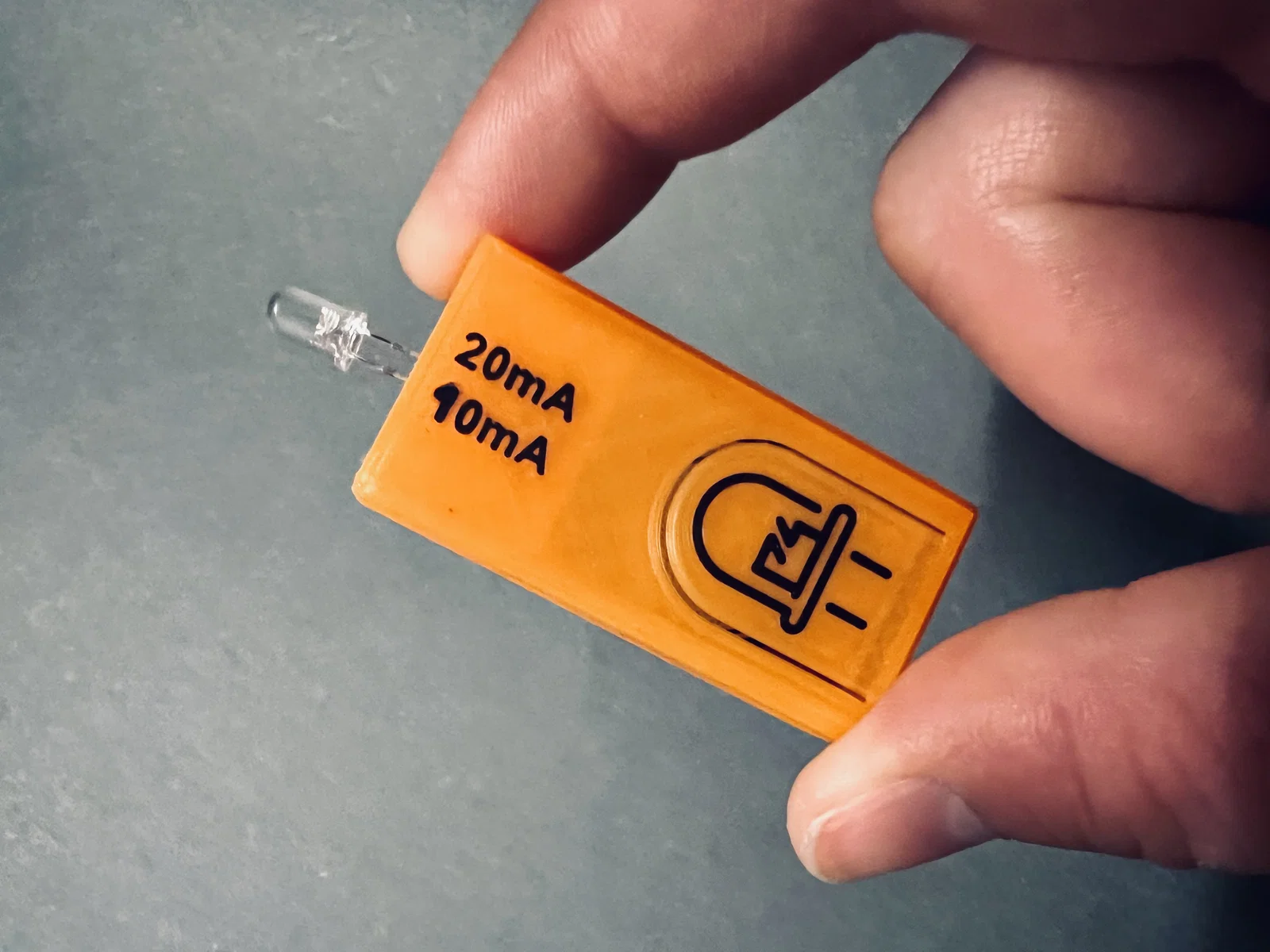

Mình muốn làm một bộ test LED nhỏ gọn để dễ dàng kiểm tra LED còn hoạt động hay không, với hai mức dòng khác nhau. Mẫu này cho giải pháp đơn giản và hiệu quả để test LED ở dòng 10mA và 20mA bằng cơ chế nhấn-để-test (push-to-test). Thiết bị gọn, mang theo tiện và dễ dùng. Để chữ và ký hiệu ra đẹp nhất mình dùng nozzle 0.25mm. In phần chữ trước, rồi in nắp (lid) trên cùng một plate để có hiệu ứng 2 màu nhìn rất đã.

Edit: Giờ mình mới nhận ra nó còn là đồ fidget “gây nghiện”…

• Vỏ (Enclosure) in 3D - 1 bộ
• CR2032 Battery Holder - 1x
• CR2032 Battery - 1x
• 200Ω Resistor (cho 10mA) - 1x
• 100Ω Resistor (cho 20mA) - 1x
• Female Dupont Connectors - 3x
• Dupont Connector Housing - 3x
• Small Protoboard - 1x
• Brass Inserts - 2x
• Mỏ hàn và thiếc hàn

Cắt Breadboard: Bắt đầu bằng cách cắt một miếng breadboard nhỏ.

Gắn điện trở: Tiếp theo, đặt 2 con điện trở như minh hoạ trong hình.

Hàn điện trở: Giờ thì hàn cố định điện trở và cắt gọn chân.

Đặt khay pin: Đặt battery holder lên breadboard như trong hình.

Hàn khay pin: Hàn 2 chân của battery holder vào breadboard. Sau đó cắt một đoạn chân điện trở và hàn nó làm cầu nối giữa một chân của battery holder với cả hai điện trở.

Chuẩn bị đầu nối Dupont: Cắt một đoạn chân từ điện trở, bấm (crimp) với Dupont female connector, hàn đoạn chân điện trở vào Dupont, và cuối cùng gắn Dupont housing vào. Lặp lại đủ 3 cái.

Luồn các chân Dupont vào Breadboard: Luồn từng pin Dupont đã chuẩn bị qua breadboard như hình.

Hàn các pin: Hàn 3 pin vào breadboard. Nhìn hình tham khảo và làm như sau:

Uốn và hàn 1 pin vào mối hàn của điện trở thứ nhất,

Uốn và hàn 1 pin vào mối hàn của điện trở thứ hai,

Cuối cùng hàn pin ở giữa vào chân ground của battery holder.

Ép brass inserts: Đặt 2 brass inserts vào nắp hộp (lid) bằng mỏ hàn hoặc dụng cụ đốt gỗ.

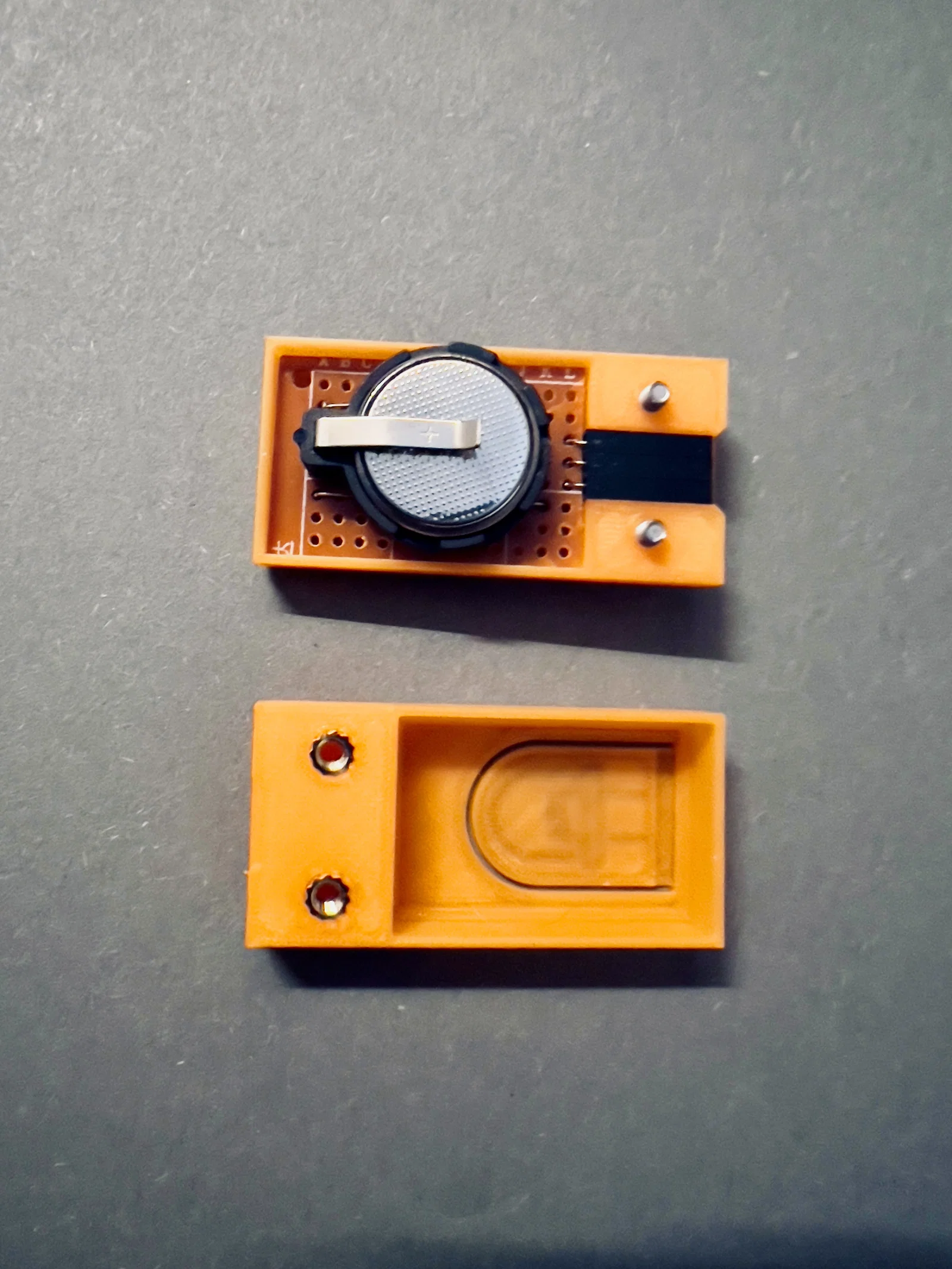

Đặt breadboard vào hộp: Tiếp theo, đặt breadboard vào phần đáy của hộp. Lưu ý là trong bản lắp này, mình đặt viên pin vào khay theo “chiều ngược” như hình. Lý do là đặt vậy thì nó khít hơn.

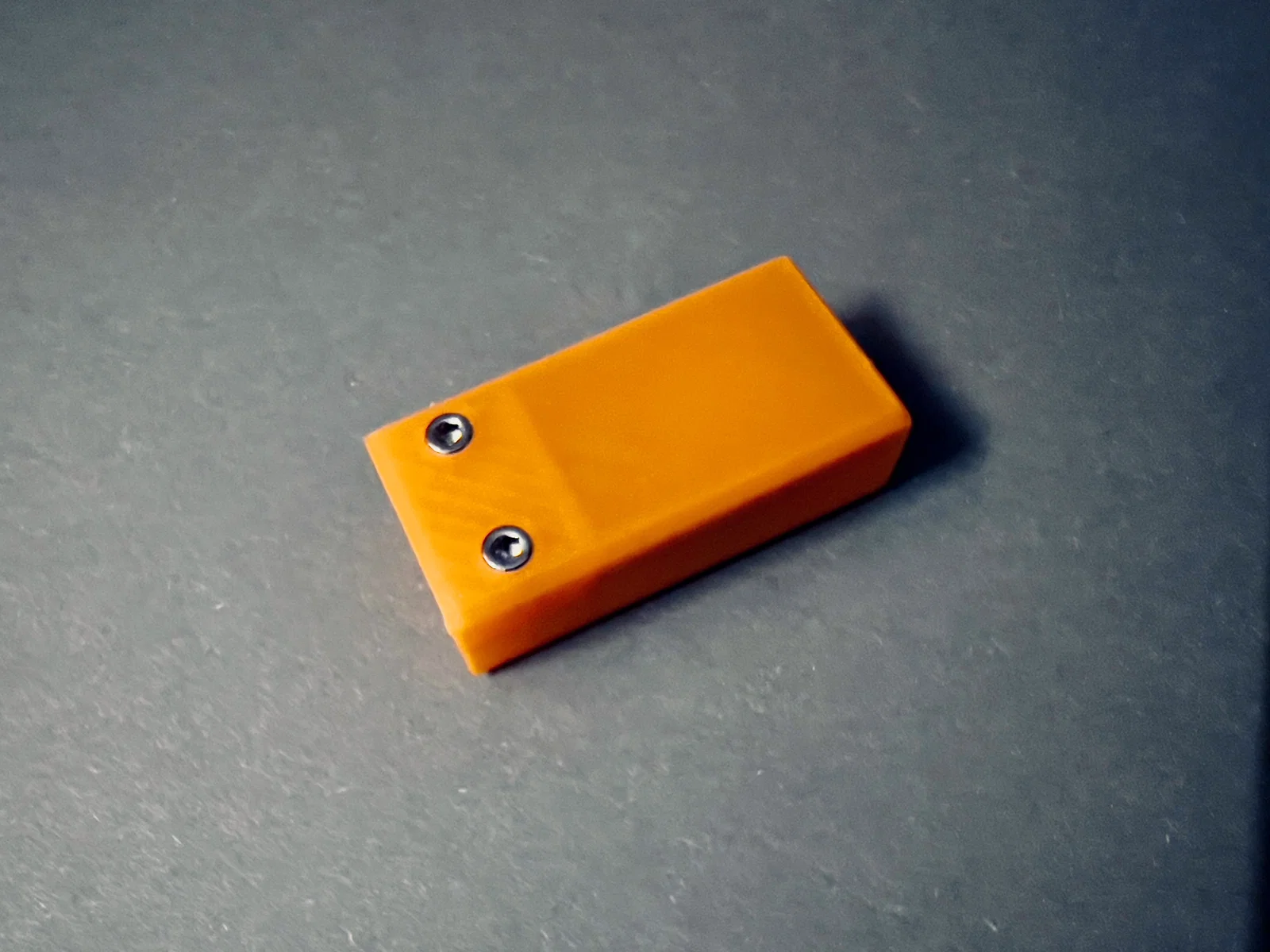

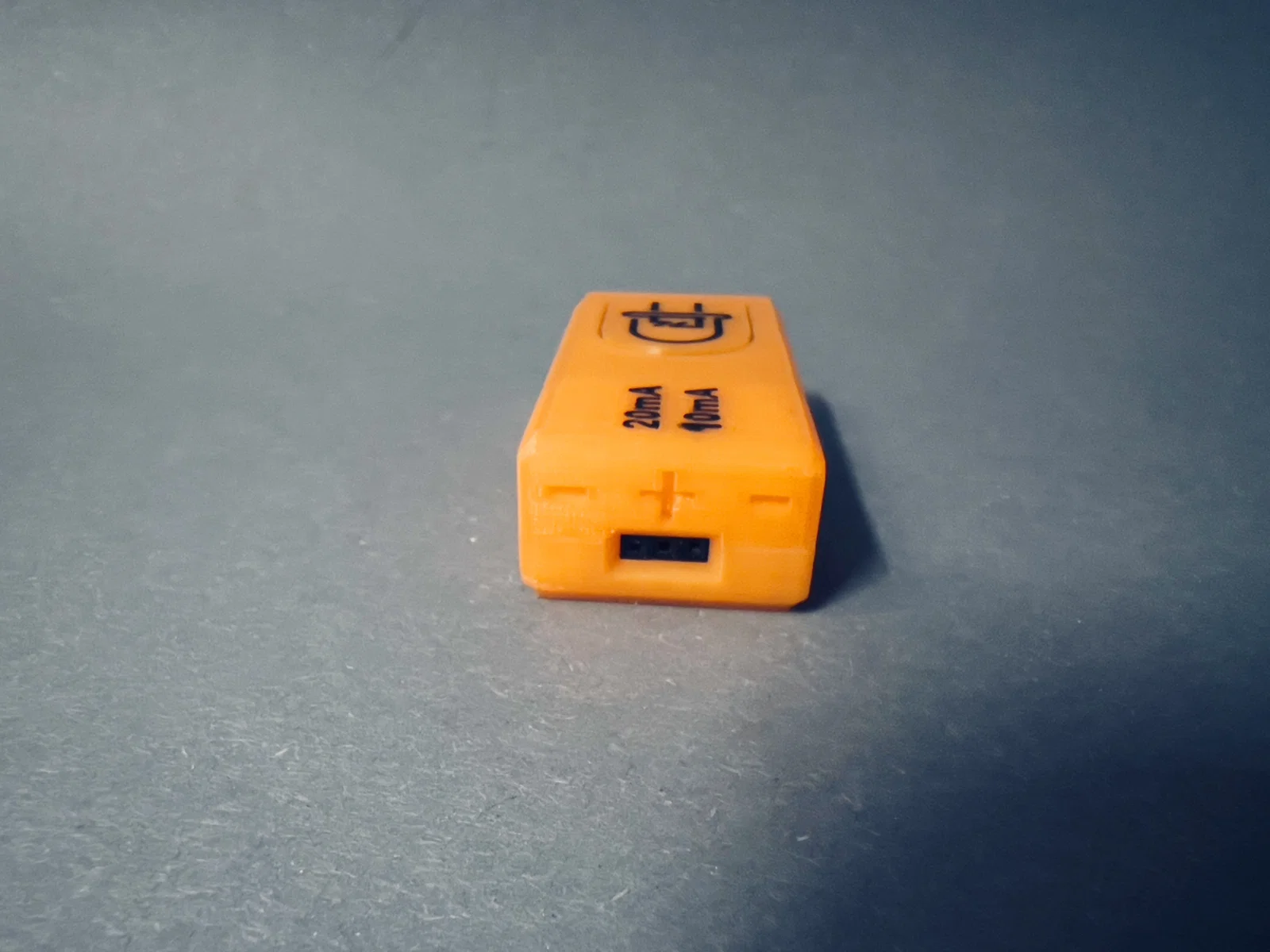

Lắp hoàn thiện: Giờ chỉ còn bắt 2 con ốc để đóng hộp lại là xong!

Chúc mừng bạn đã hoàn thành bộ test LED! Giờ bạn có thêm một món đồ nghề để test LED nhanh ở 10mA và 20mA. Cứ thoải mái chia sẻ bản bạn làm (make) và mọi chỉnh sửa/nâng cấp bạn đã thử.

Cảm ơn bạn đã làm theo hướng dẫn, chúc lắp ráp vui vẻ! 🛠💡
