Nắp che Gurtwickler (tham số hóa)
Bộ nắp che/blende cho lỗ gurtwickler sau khi chuyển rolladen sang motor điện hoặc thay nắp cũ. File Fusion dạng parametric: chỉnh Lochabstand, chọn có/không khe dây (Gurt), và AbdeckungDicke. Gợi ý in PLA UV-stable hoặc PETG.
Mô tả

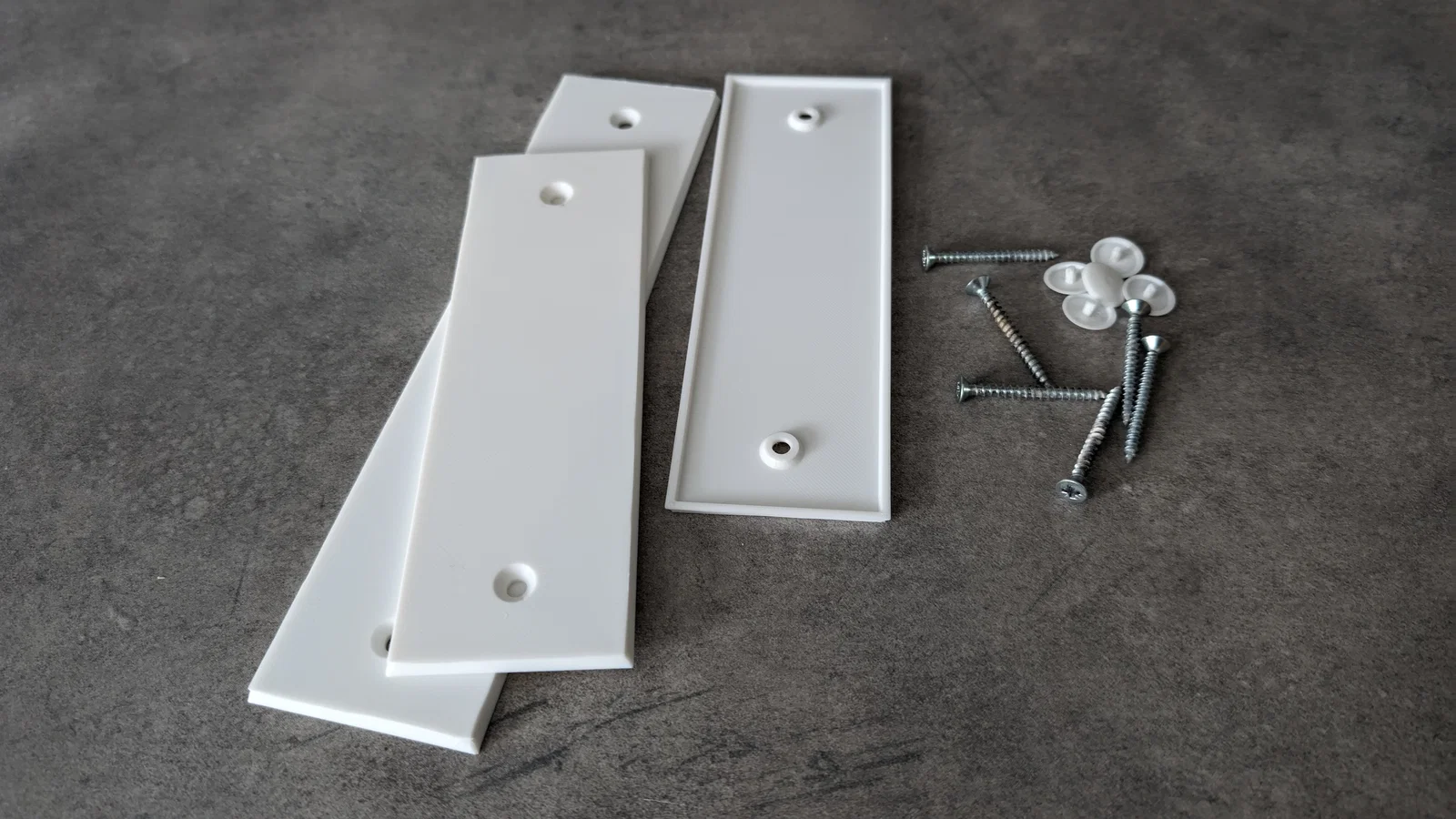

Sau khi mình nâng cấp mấy bộ rolladen sang dùng motor điện, mình cần các miếng abdeckung/blende để che lại những lỗ hở do tháo gurtwickler cũ ra. Ngoài ra mình cũng thay luôn một số nắp che của các rolladen vẫn còn dùng dây kéo.

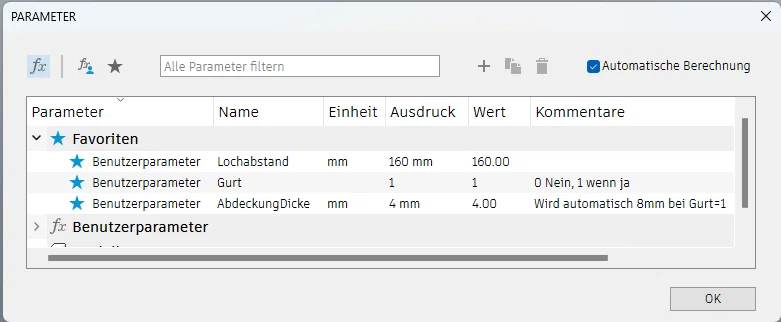

File Fusion đã được parametric và có thể chỉnh theo nhu cầu:
Lochabstand: Thường các hộp gurtwickler lắp sẵn có khoảng cách lỗ bắt vít 135, 160, 185, 210mm. Nhưng cũng có thể tạo các khoảng cách lỗ khác.

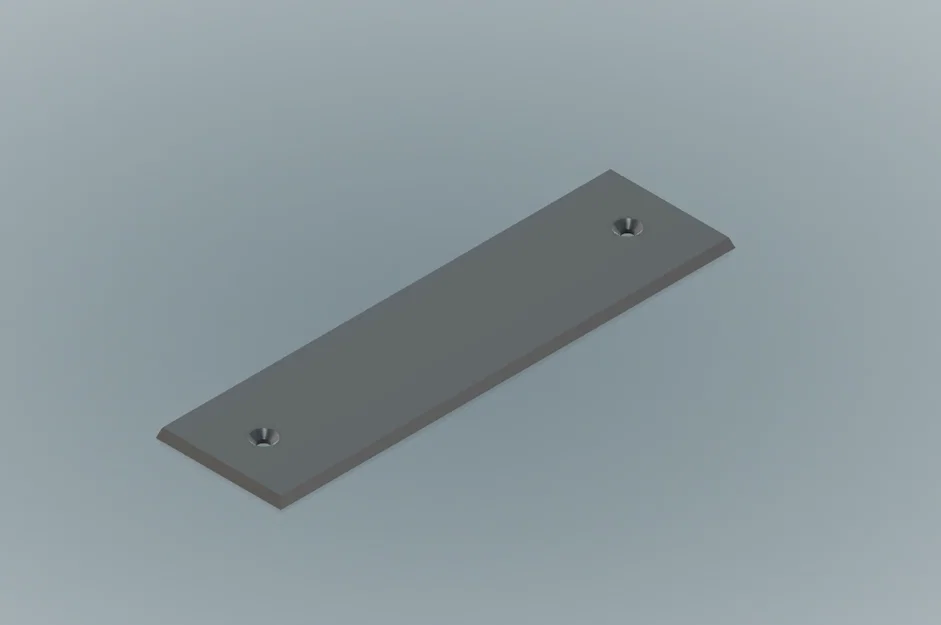

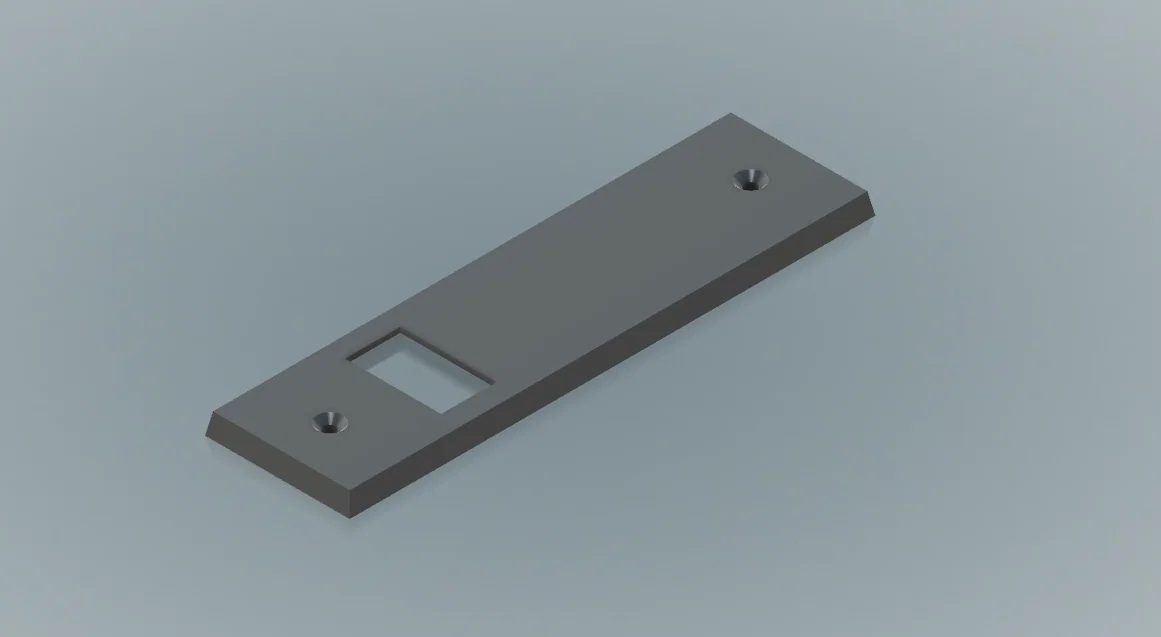

“Gurt”: 0 hoặc 1. Nếu =0 sẽ tạo blende kín, nếu =1 sẽ có khe/đường dẫn cho dây gurt đi qua.
AbdeckungDicke: Chỉnh tổng độ dày của nắp che. 4mm là đủ cứng cho một miếng blende. Riêng bản có khe dây (Gurt=1) sẽ luôn được tạo dày 8mm để giữ lại chức năng dừng (stop) của bộ cuộn.
Do bị UV chiếu, mình dùng PLA chất lượng cao, loại UV-stable; một số chỗ thì tận dụng phần PETG còn dư. Không nhất thiết phải in màu trắng, vài vị trí mình chọn màu xám nhẹ cho nhìn đỡ chói.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
