Parametric Macropad (Macro-pad tham số tuỳ biến trong Fusion 360)

Mình tính tự hand-wire một cái macro-pad, xong cuối cùng làm luôn một thiết kế parametric trong Fusion 360.

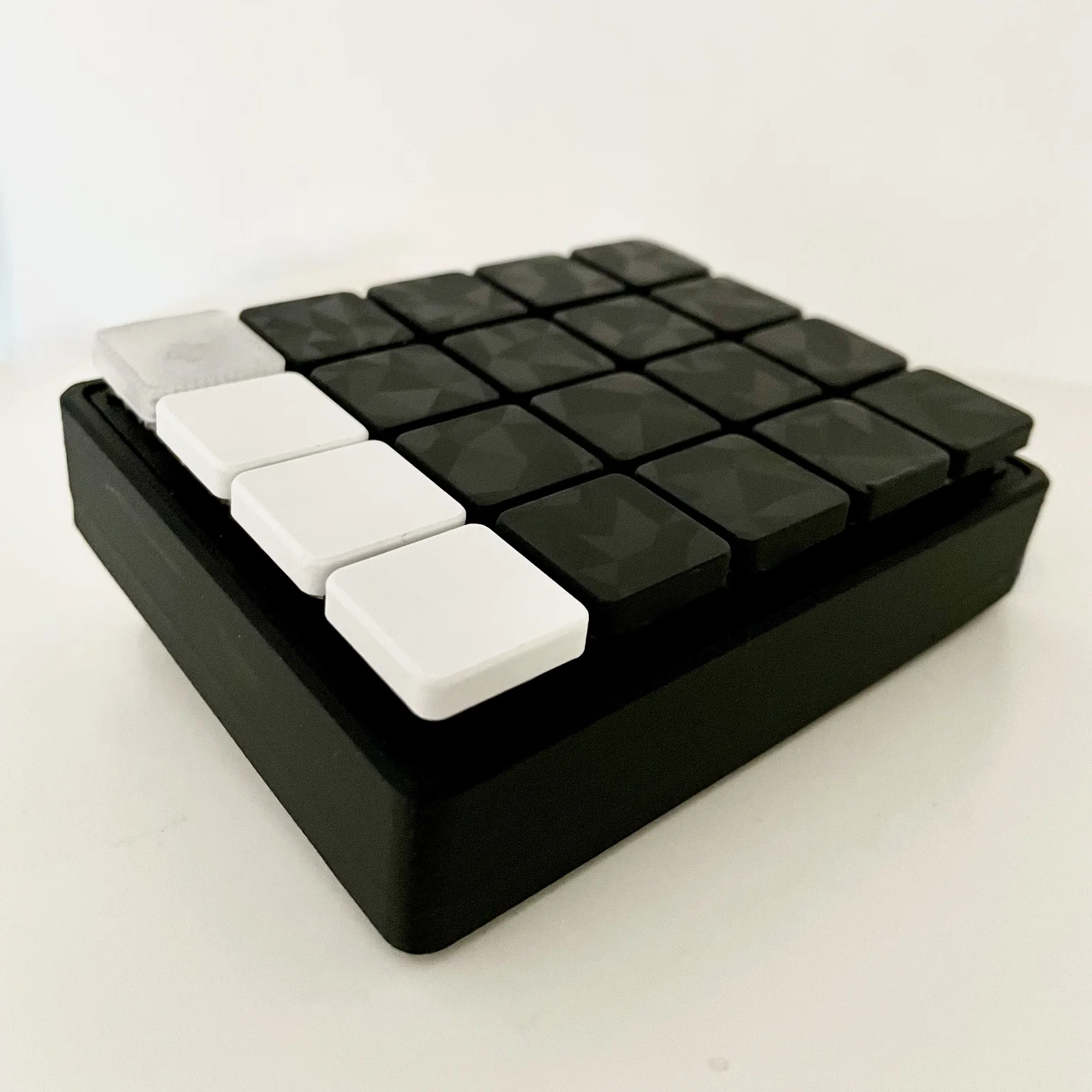

Bạn có thể đổi số lượng phím theo trục X và Y bằng chức năng Parameters trong Fusion 360. Bạn tìm Parameters trong tab ‘modify’. File STL đang dùng layout 4x5.

Phần case và plate bắt vít với nhau bằng ốc M3x16, không cần standoffs. Không có lý do gì phải dùng hết tất cả các lỗ sẵn có để gắn plate; mình để vậy chỉ vì cần cho phần parameters hoạt động đúng. Chiều cao từ đáy case lên tới plate mặc định là 10mm. Bạn có thể tăng bằng tham số ‘KHE’ nhưng mình chưa test kỹ việc chỉnh chiều cao có làm bể (break) model hay không.

Plate chỉ fit switch kiểu MX. Mình ráp bằng Gateron Low Profile Red và Brown; mình cũng thử switch Logitech, Outemu và Cherry đều ok. Micro-controller dùng là Arduino Pro Micro (ATmega32u4). Plate được generate có cùng kích thước như khi bạn tạo layout bàn phím từ keyboard layout editor, tức là bạn có thể tự tạo plate design trên website đó rồi dùng case trong file này. Plate trong file này chỉ fit key 1U, nên nếu bạn muốn phím lớn hơn thì bạn phải tự tạo plate design riêng.

Mình cũng có upload một mẫu keycap đơn giản, low-profile để bạn in.

Dùng layer height 0.12mm. Trong model có sẵn support 1 layer để đỡ phần lỗ bắt ốc cho đúng. Nếu bạn dùng layer height khác thì support này sẽ không được tạo ra, và bạn sẽ phải tự thêm support của bạn (mà thường sẽ khó gỡ hơn). Support built-in này không cần gỡ; nó sẽ tự gãy ra ngay khi bạn siết ốc vào case.

Một cách “thô” để làm case có góc nghiêng là in 2 cái trụ (cylinder) 9.5mm theo chiều cao bạn muốn, rồi dán chúng vào đáy case bằng keo 502 (superglue), tận dụng 2 lỗ ban đầu dùng cho chân cao su.

Các món cần để làm một macro-pad custom hoàn chỉnh:

• Arduino Pro Micro
• Diode 1N4148
• Switch và keycap kiểu MX
• Dây đồng (mình dùng dây đồng trần lõi đặc 18 AWG và dây bọc cách điện 24 AWG)
• Ốc M3
• Ống co nhiệt và băng keo điện

Thiết kế case này lấy cảm hứng từ macro-pad 3x3 ‘Scotto9’ của Joe Scotto. Phần case được mình dựng lại từ đầu trong Fusion 360, dùng case của Joe làm nguồn cảm hứng. Case “của mình” có vách mỏng hơn, có lỗ bắt ốc và lỗ cho chân cao su 10mm. Model này được phát hành theo cùng license. Joe có một tutorial rất hay về cách hand-wire macro pad custom trên kênh YouTube ‘Joe Scotto’; trong video bên dưới, anh ấy giải thích rất chi tiết cách làm và những dụng cụ bạn cần.

Joe Scotto's GitHub: https://github.com/joe-scotto/scottokeebs?tab=License-1-ov-file#readme

Joe Scotto's website: https://scottokeebs.com/

Joe Scotto's tutorial:
