Ống dẫn gió quạt blower trái cho QIDI X-Max 3

Đây là một ống dẫn gió (fan duct) cho quạt blower bên trái của QIDI X-Max 3.

Cập nhật

Mình đã upload file project cho PrusaSlicer (có thể cũng chạy được trên QIDISlicer, SuperSlicer, OrcaSlicer, v.v.).
Vậy là bạn có thể slice và in ngay, khỏi phải tự canh mấy cái support “xịn xò” nữa :)
Hy vọng bạn thích!

Bạn sẽ cần:

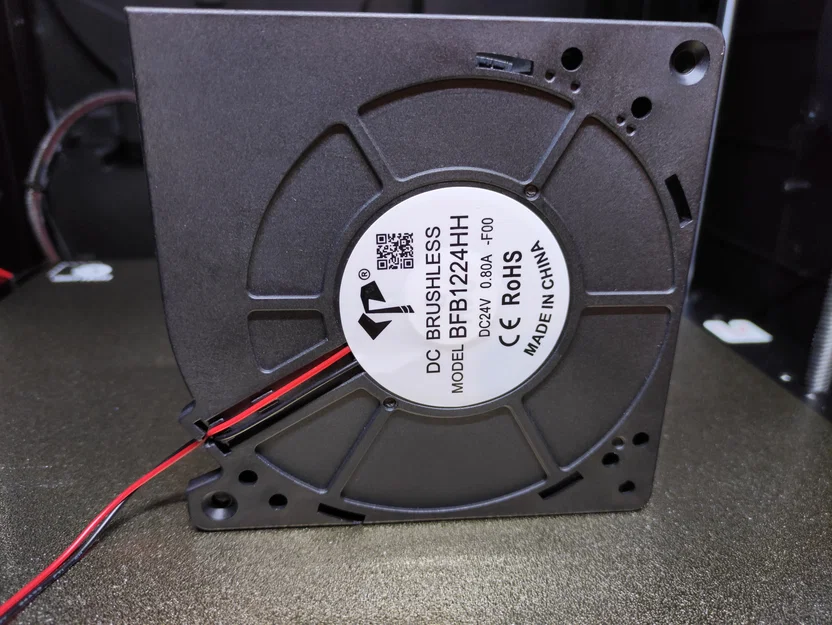

• Một quạt blower 24V 12032 (mình dùng cái này https://de.aliexpress.com/item/33021068426.html - chọn “2 wire”)
• Part mình cung cấp ở đây, và nên in bằng vật liệu chịu nhiệt (ABS/ASA hoặc tốt hơn)
• 3 con vít để bắt quạt vào tấm side panel
• (tùy chọn: dây chia JST XH dạng Y để gộp quạt trái và phải vào một cổng trên mainboard - HOẶC bạn lấy dây và hàn nối vào dây hiện có)

Dây có thể kiểu như vầy:

Demo hiệu năng:

Hướng dẫn:

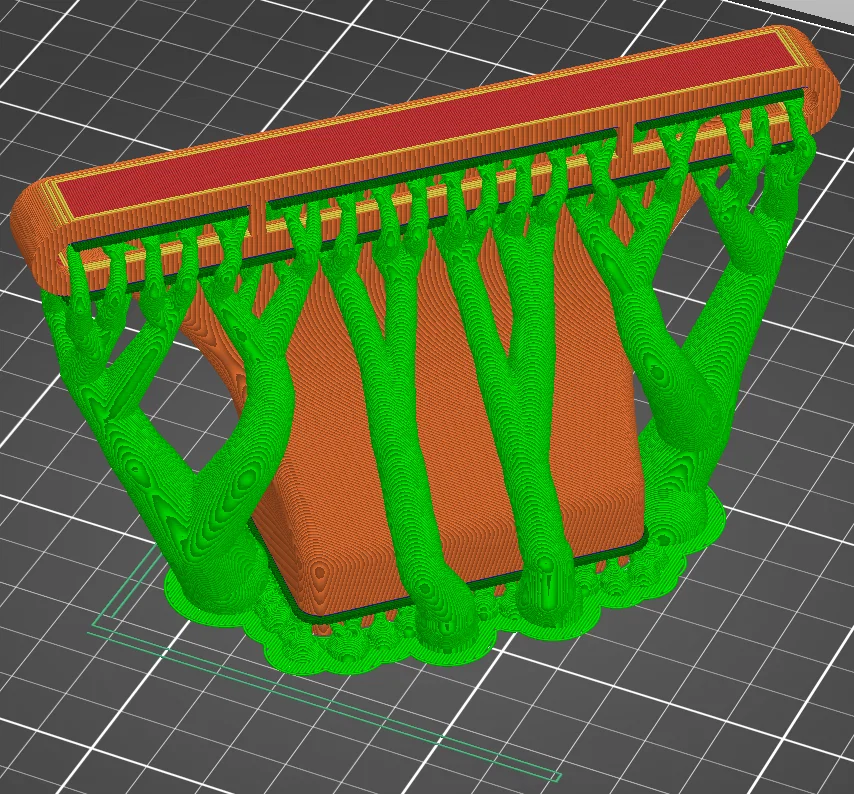

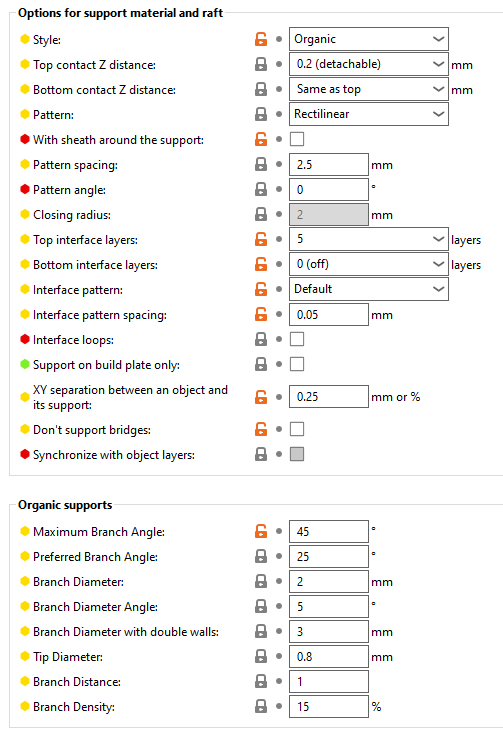

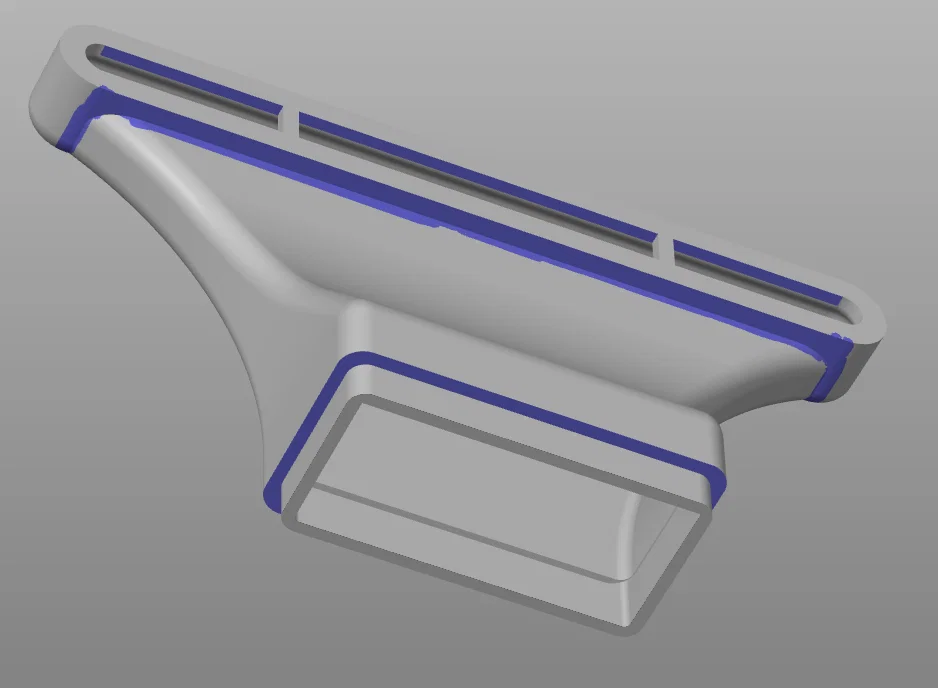

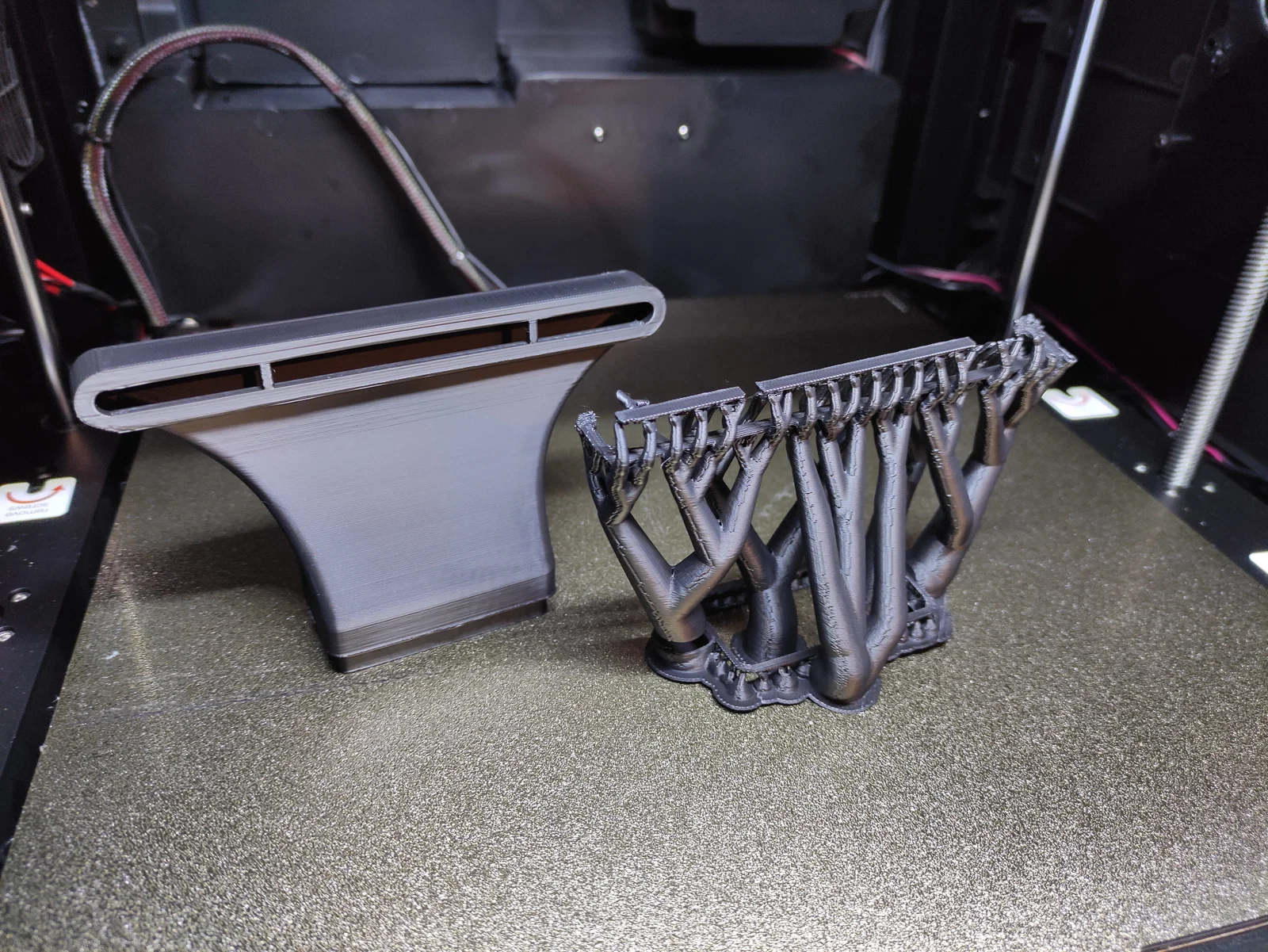

1. In part. Part này in rất ổn, nhưng quan trọng là phải set support cho đúng. Để hỗ trợ bạn, mình có kèm vài screenshot cách mình làm trên PrusaSlicer 2.7.1 và thêm khá nhiều hình.

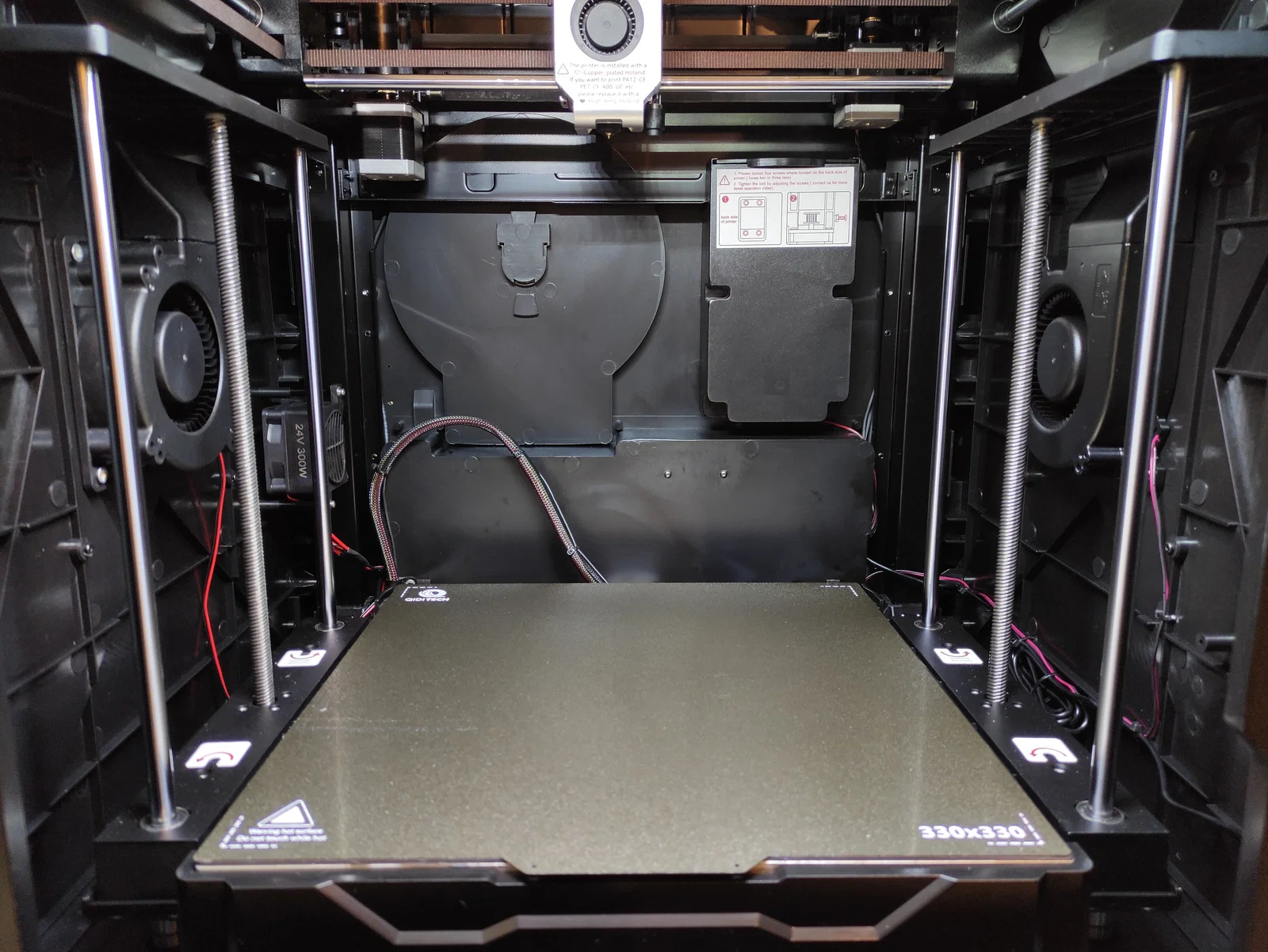

2. (tùy chọn) Mình tháo tấm side panel bên trái ra để gắn quạt cho dễ, nhưng thiết kế này cho phép gắn/tháo mà không nhất thiết phải tháo panel (dù mình vẫn khuyên tháo vì làm sẽ dễ hơn). Trước khi tháo panel bên trái, nhớ đánh dấu vị trí của quạt.
3. Khoan 3 lỗ nhỏ (cỡ 1,5mm).

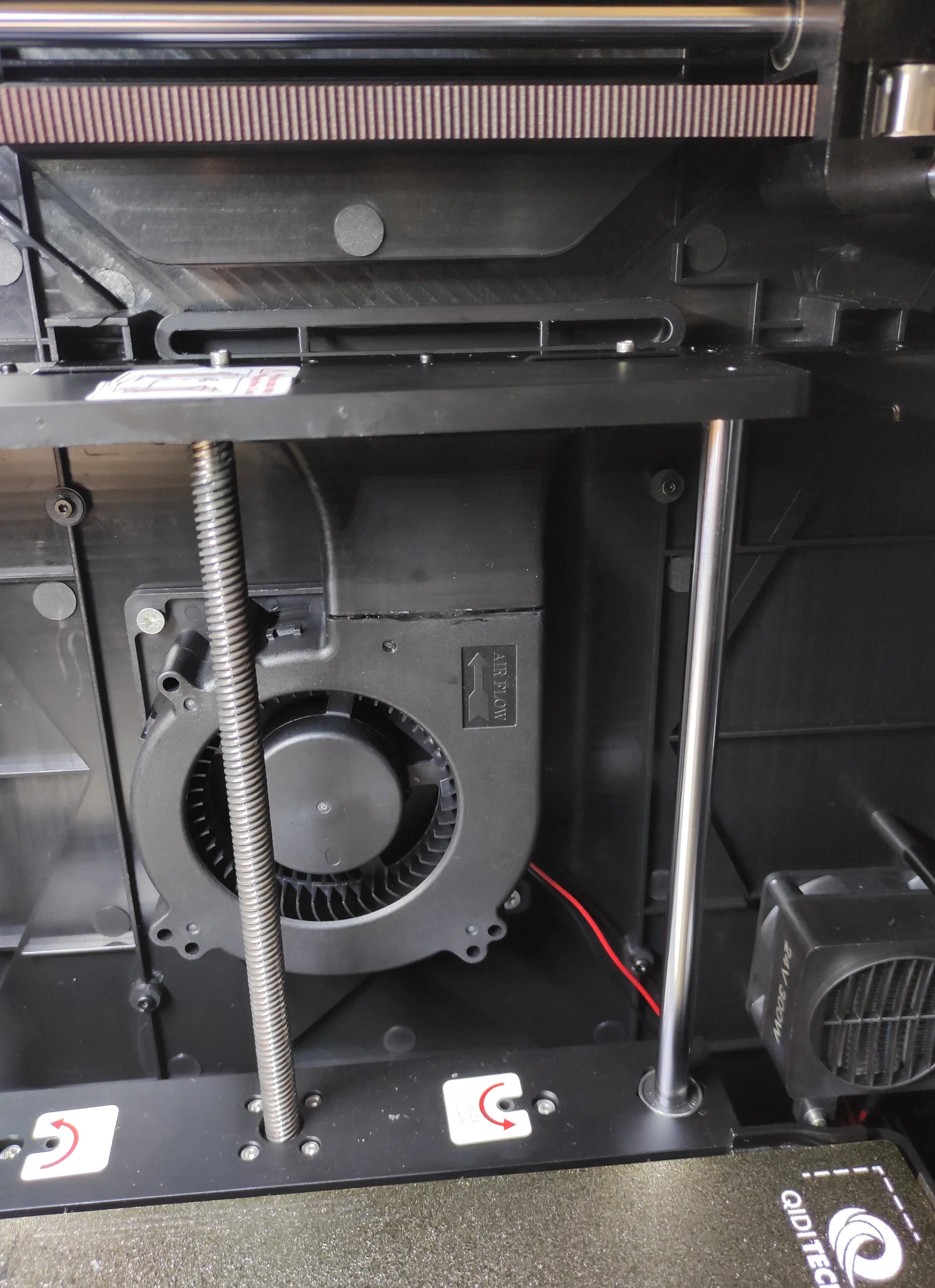

4. Bắt quạt blower bằng vít gỗ (mình dùng loại 4mmx14mm) - nhưng nhớ kiểm tra kỹ để nó không bị xuyên qua.

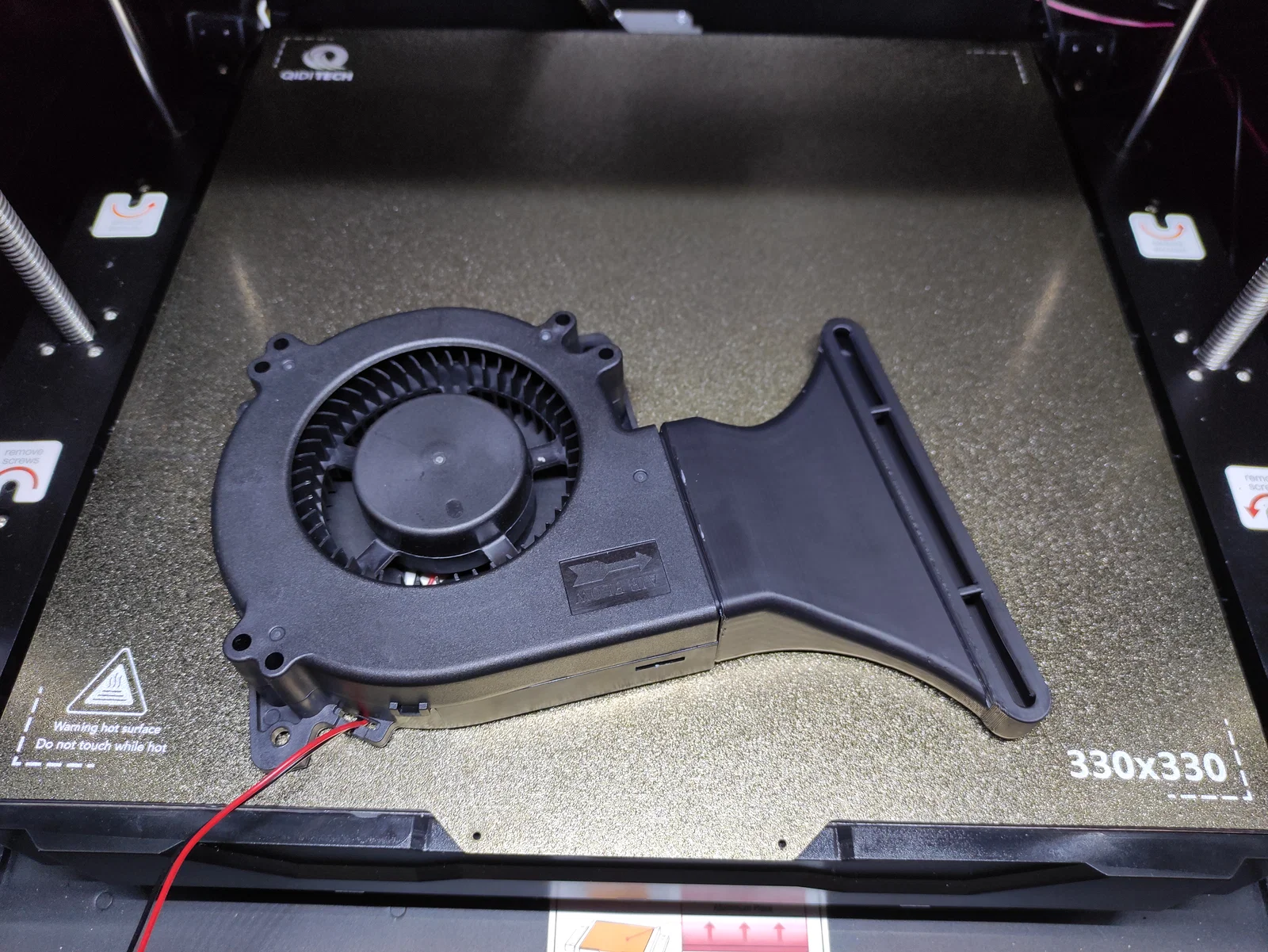

5. (tùy chọn) Mình cố định thêm fan duct bằng một ít silicone đen mình có sẵn, nhưng bạn cũng có thể dùng không cần keo, hoặc dùng loại keo khác bạn thích.
6. (tùy chọn) Nếu bạn đã tháo side panel thì bạn biết bước tiếp theo rồi đó - gắn lại thôi! ;)
7. Cắm dây nguồn quạt vào cổng JST XH 2 pin màu xanh lá trên mainboard
