VLMP Heat Set Insert Press V1

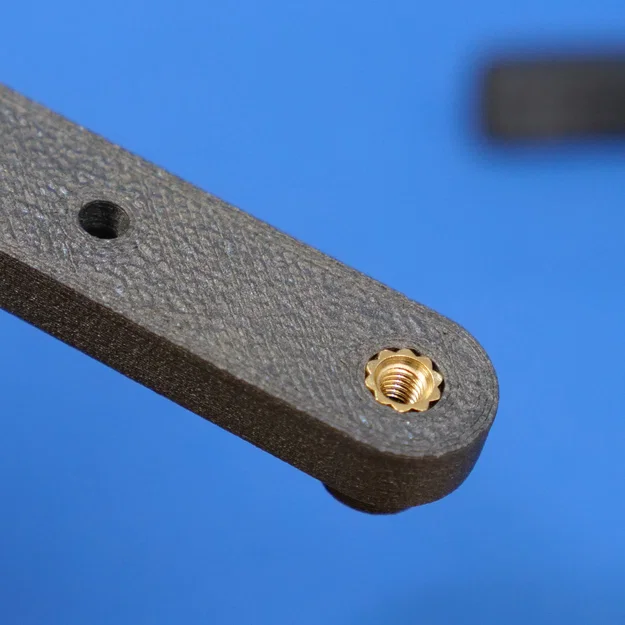

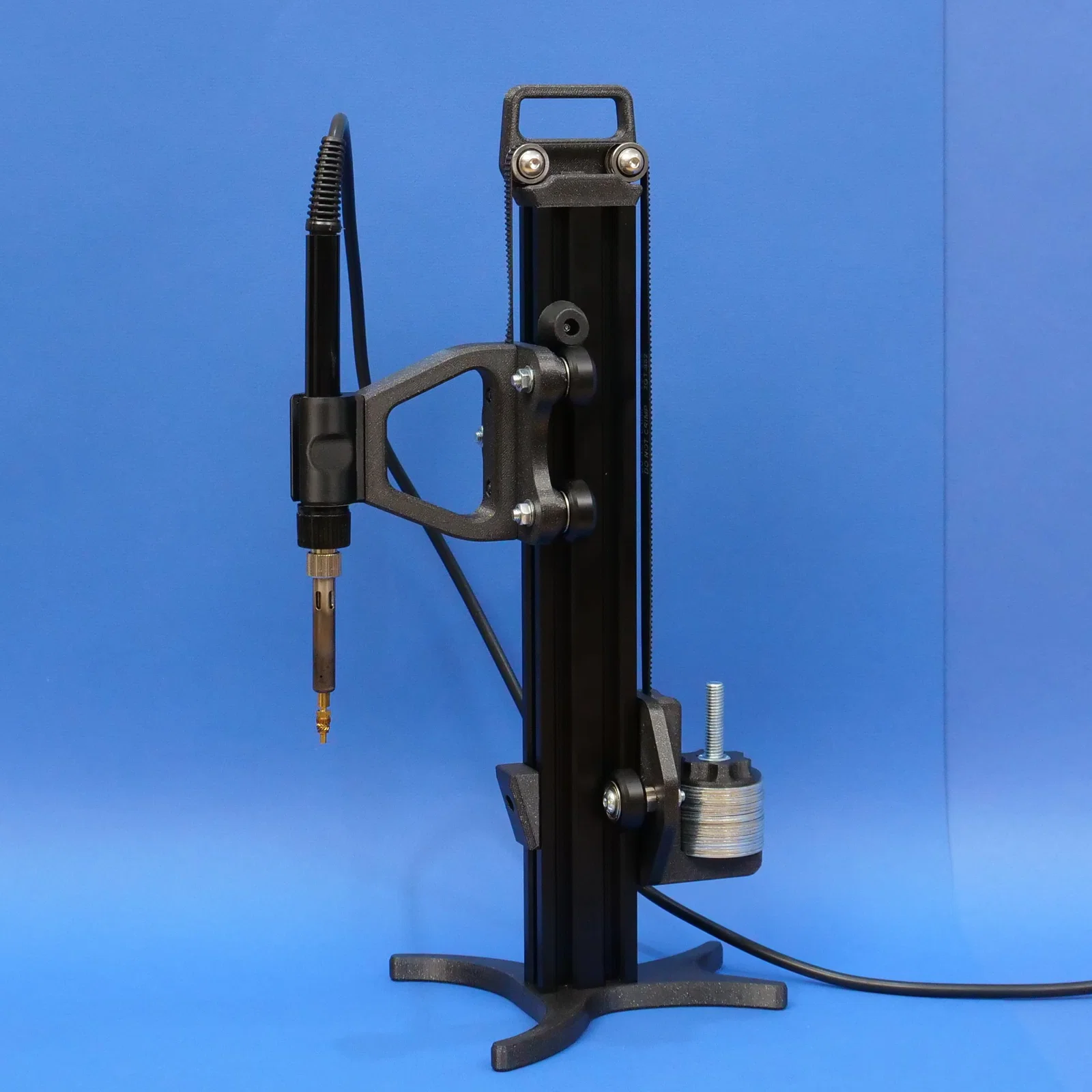

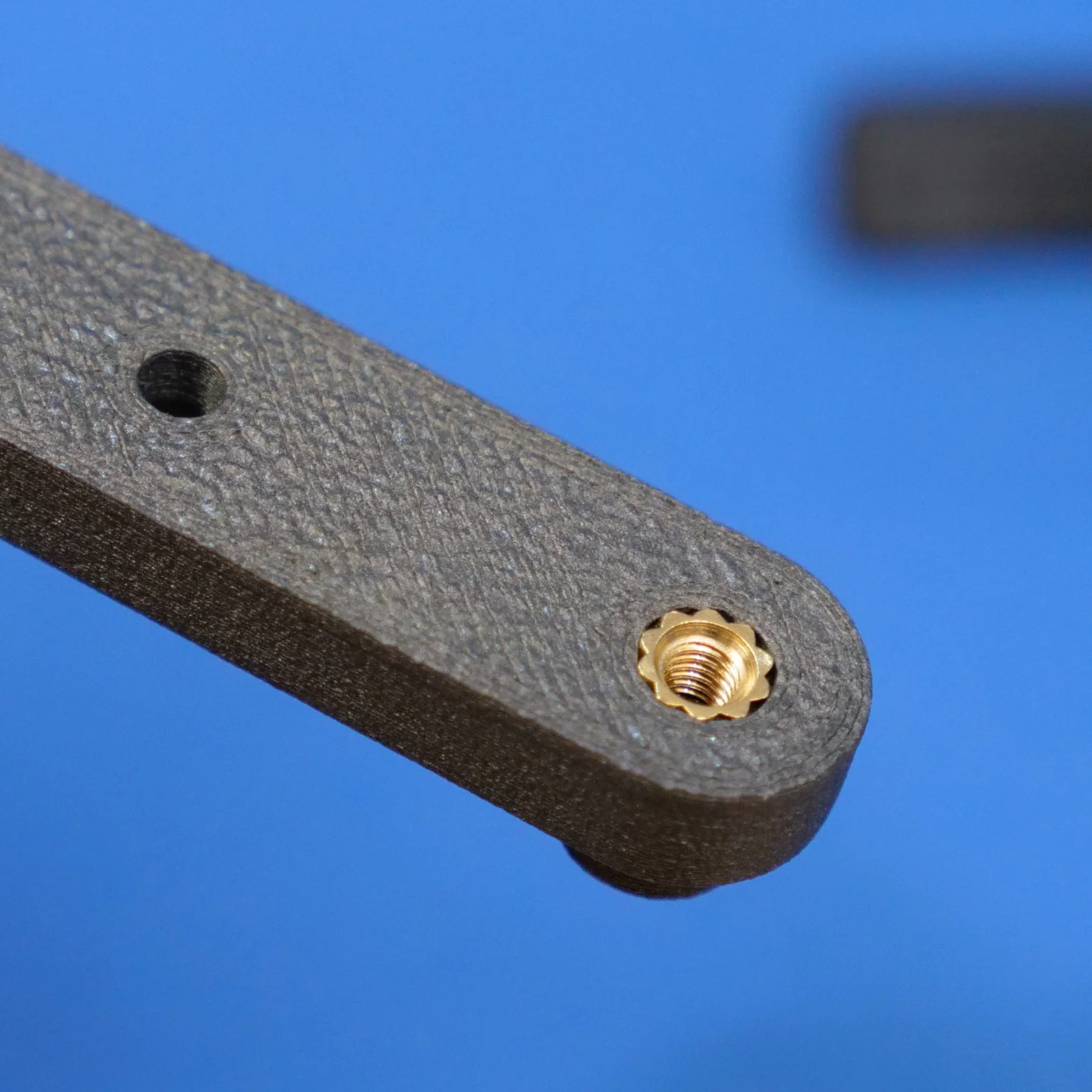

VLMP Heat Set Insert Press là một bộ press chuyển động thẳng đứng (vertical linear motion press); một dụng cụ dành cho heat set insert. Đây là một tool chính xác, được 3D print một phần, giúp việc ép/cấy heat set insert vào các chi tiết nhựa ổn định và đều hơn bằng cách dùng mỏ hàn (soldering iron) với đầu tip đã được chỉnh sửa.

Tính năng của VLMP Heat Set Insert Press

1. Thiết kế chi phí thấp nhưng hiệu năng cao
2. Tay nắm (grip) tuỳ biến để vừa với bất kỳ soldering iron nào

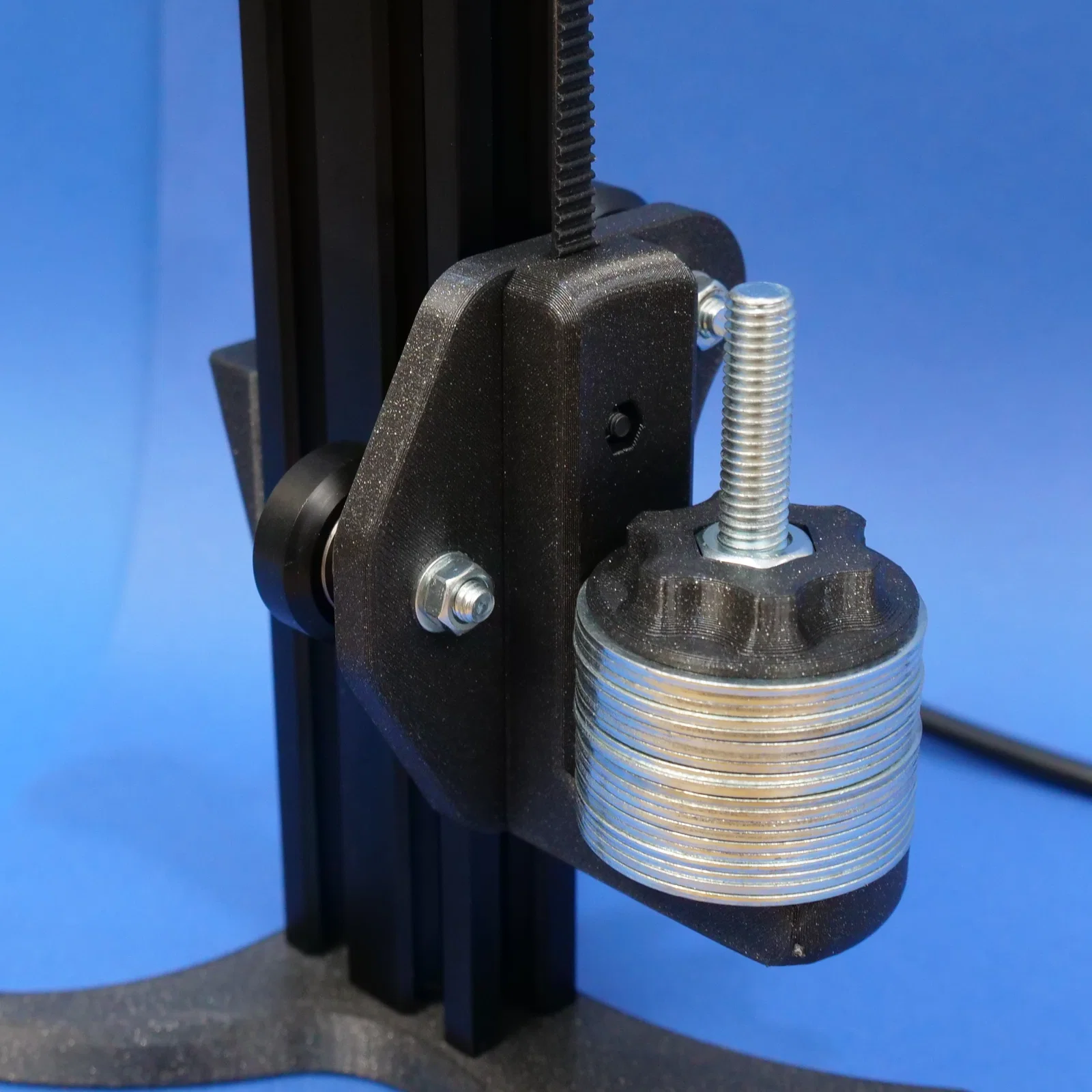

3. Counterbalance dễ chỉnh
4. V-slot wheels và extrusion cho chuyển động tuyến tính mượt

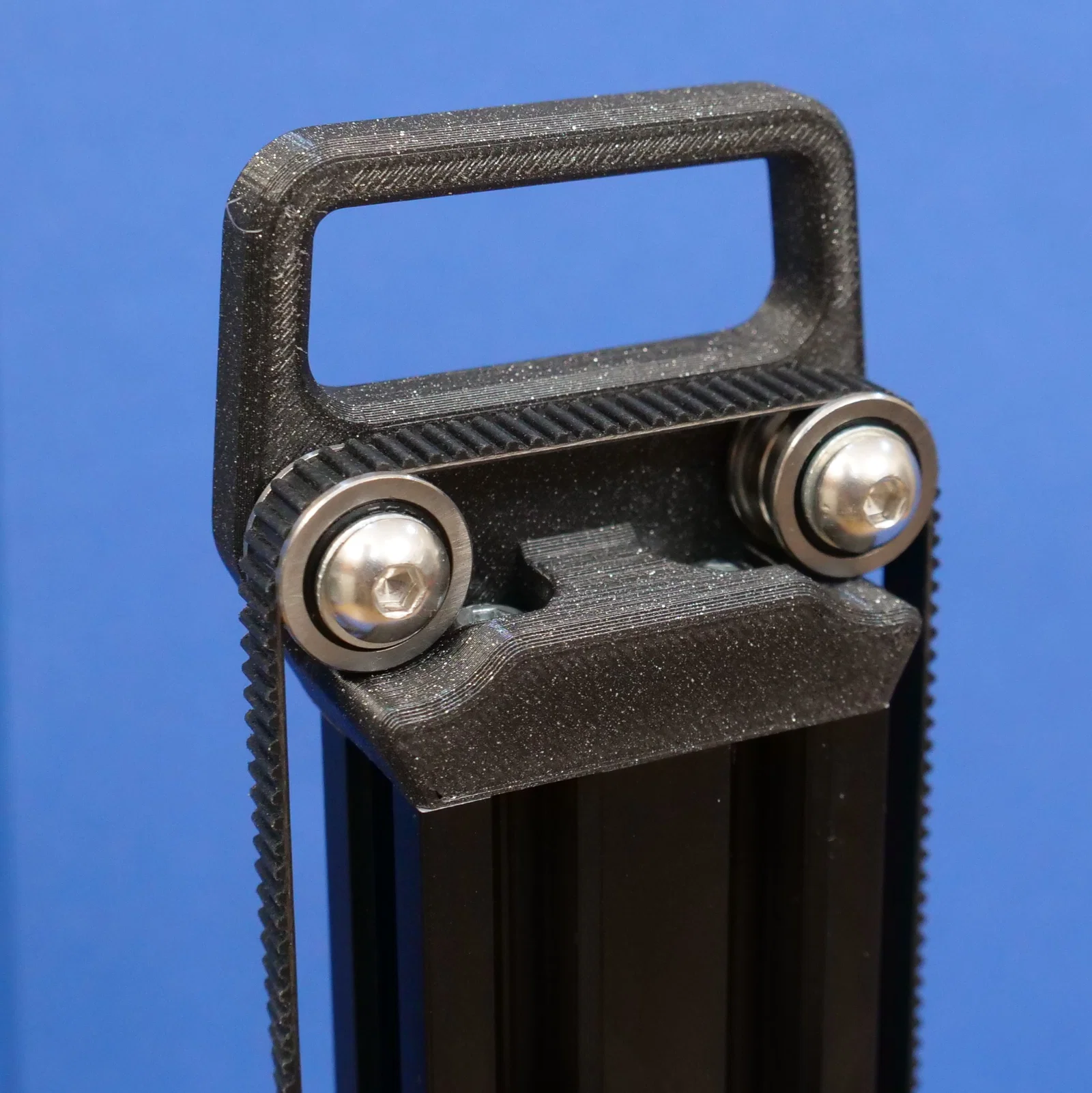

5. Tích hợp tay cầm
6. Thiết kế để lắp ráp dễ dàng
7. Có chặn hành trình (stop) chỉnh được để đảm bảo độ chính xác lặp lại khi ép insert
8. Các phần 3D printed bạn có thể tự in ở nhà.
9. Có kit bán sẵn.
10. Hướng dẫn PDF chi tiết

Bill of Materials

Toàn bộ linh kiện của VLMP V1 tương đối dễ tìm mua, nhưng nếu bạn muốn khỏi phải mất công thì hardware kits, printed parts, soldering irons và tips đều có bán tại Vector 3D.

Lắp ráp

Việc lắp VLMP Heat Set Insert Press rất đơn giản, gần như chỉ cần nhìn hình là làm được. Tuy vậy, mình vẫn có làm một hướng dẫn đầy đủ từng bước dạng PDF đi kèm trong phần download.

Bạn chỉ cần vài món dụng cụ:

• Lục giác (Hex/Allen Key) 2mm
• Lục giác (Hex/Allen Key) 3mm
• Cờ lê/tuýp 8mm (cho đai ốc M5)
• Cờ lê mỏng 10mm (để chỉnh V-slot Wheel)

Tương thích soldering iron

Vì grip có thể làm theo bất kỳ kích thước nào, nên hầu như mọi soldering iron mua sẵn (off the shelf) đều dùng ổn. Bạn chia sẻ kích thước grip của bạn trong Discord hoặc qua google form để tụi mình xác thực được càng nhiều mẫu soldering iron càng tốt.

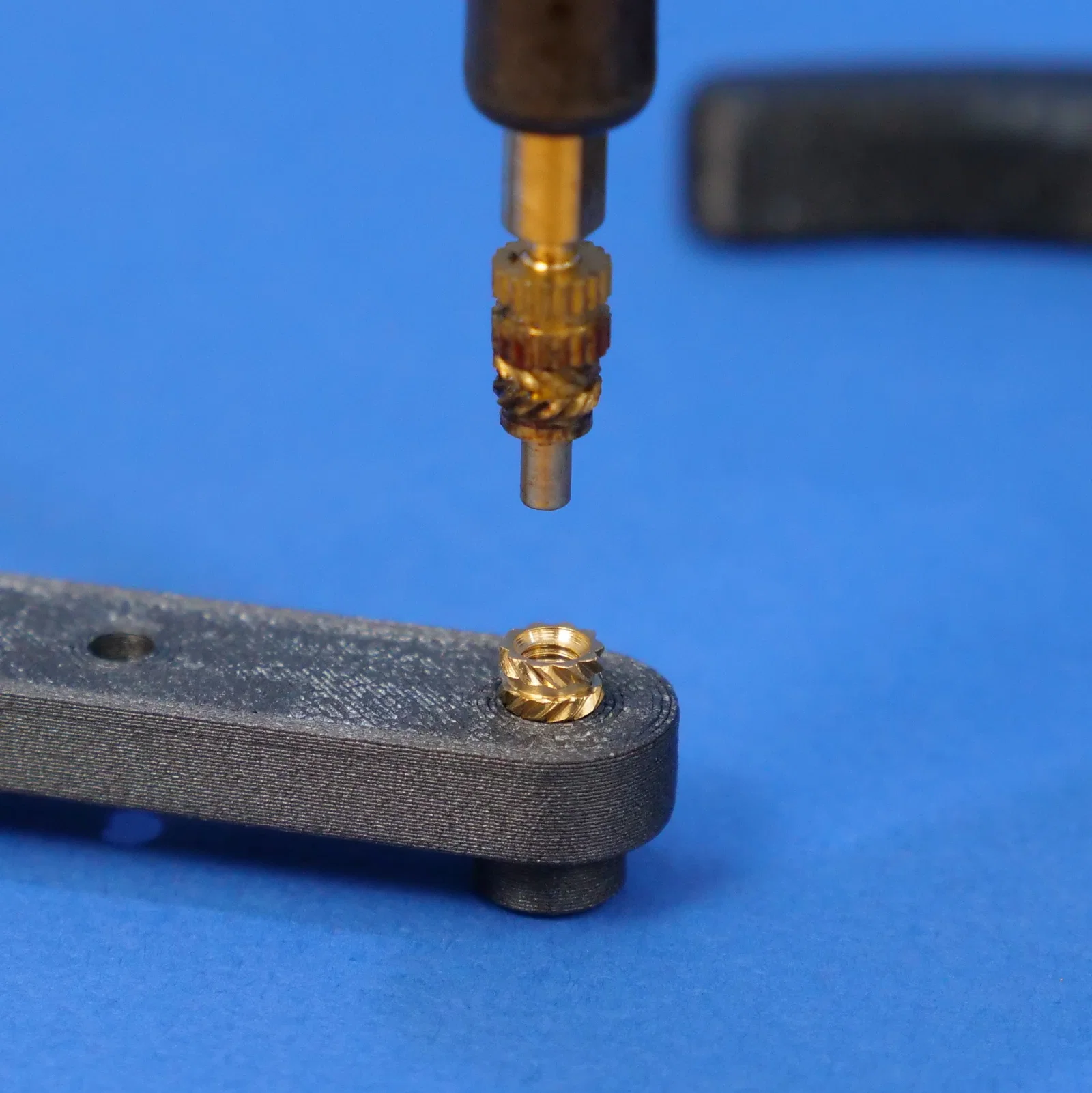

Bạn vẫn có thể dùng cùng một soldering iron cho việc hàn bình thường, đồng thời dùng với VLMP để ép insert, nhưng dĩ nhiên không thể làm hai việc cùng lúc. Ngoài ra, khuyến nghị thay soldering tip sang loại tip chuyên cho insert (có bán trên website), nên bạn sẽ cần đợi nguội trước khi đổi tip.
Nếu bạn cần mua soldering iron, dưới đây là vài lưu ý để chọn cho đúng.

1. Đảm bảo có thể lên khoảng 300C hoặc ít nhất là nhiệt độ nóng chảy của loại nhựa +30C mà bạn muốn ép insert vào.
2. Đảm bảo mỏ hàn dùng loại tip thay thế phổ biến (common exchangeable tips)
3. Đảm bảo bạn chỉnh được nhiệt độ (temperature control)
4. Đảm bảo có công tắc on/off.
5. Ngoài ra, các soldering station có mỏ hàn tháo rời cũng là một lựa chọn đáng cân nhắc.

Tự in các chi tiết

Nếu bạn không muốn, hoặc không thể, tự in các parts thì có thể mua trực tiếp từ shop Vector 3D. Tuy nhiên, vì nhiều bạn đã có sẵn máy in 3D, thường sẽ hợp lý hơn nếu tự in parts và mua hardware kit. Mọi chi tiết đều nằm trong file PDF.

Có full guide trong phần download

Hỗ trợ

Nơi tốt nhất để nhận hỗ trợ là Vector 3D Discord, đăng bài trong kênh #vlmp và bạn sẽ được mình hoặc những người đã build khác hỗ trợ.
