Gá Gắn Nghiêng G2 Reader Pro (G2 Reader Pro Angle Mount)

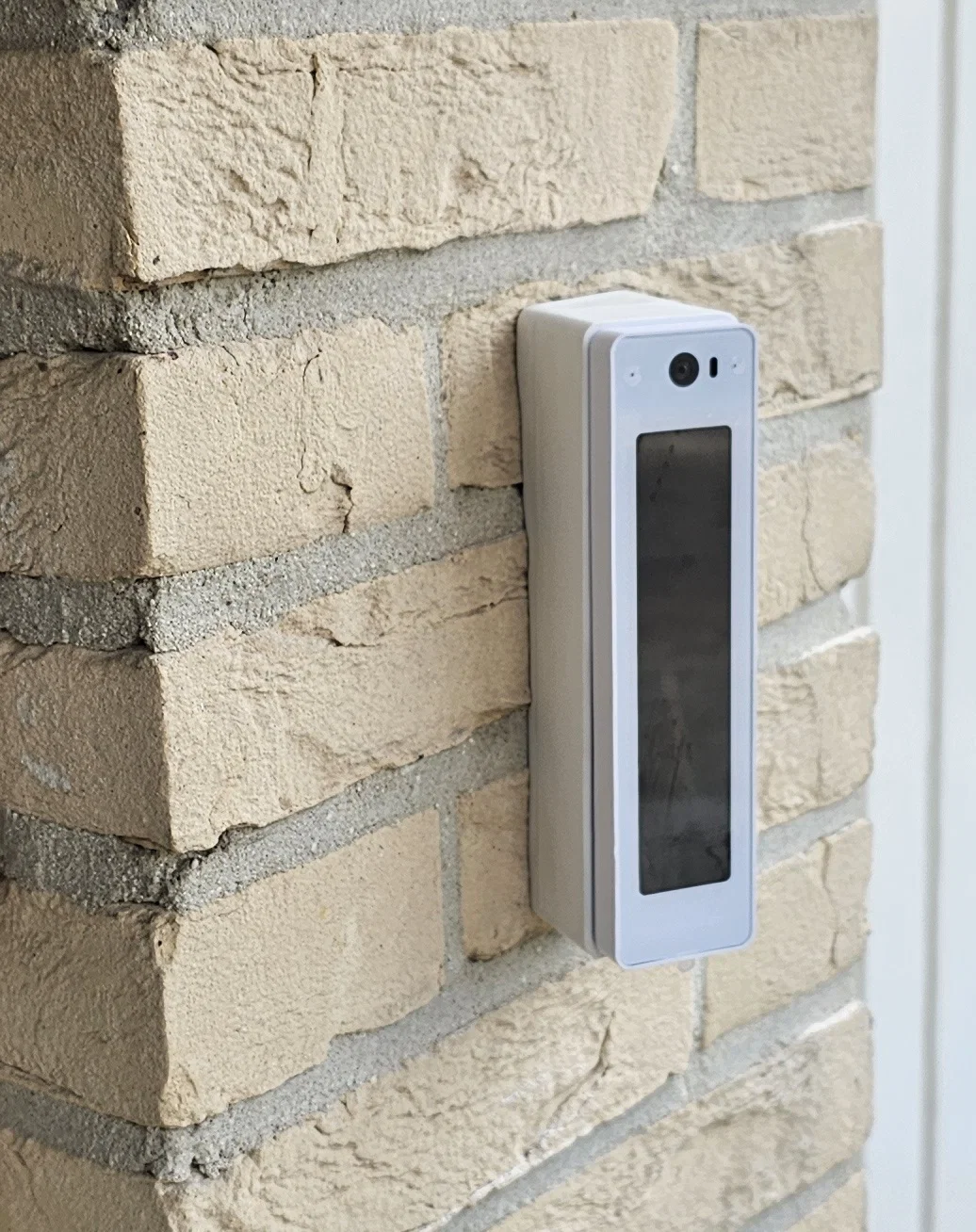

Mẫu này để gắn G2 Reader Pro cho đúng cách lên một bức tường gạch bị lồi lõm/không phẳng.

Bạn cần:

• Filament ASA

• 8 x M3 heat insert's

• 8 x M3 countersunk

• 2 x 4 x40 screw's (tùy bạn thiết kế base plate kiểu nào)

Mình có đính kèm file Fusion để bạn tự canh/chỉnh theo đúng biên dạng tường gạch của bạn.

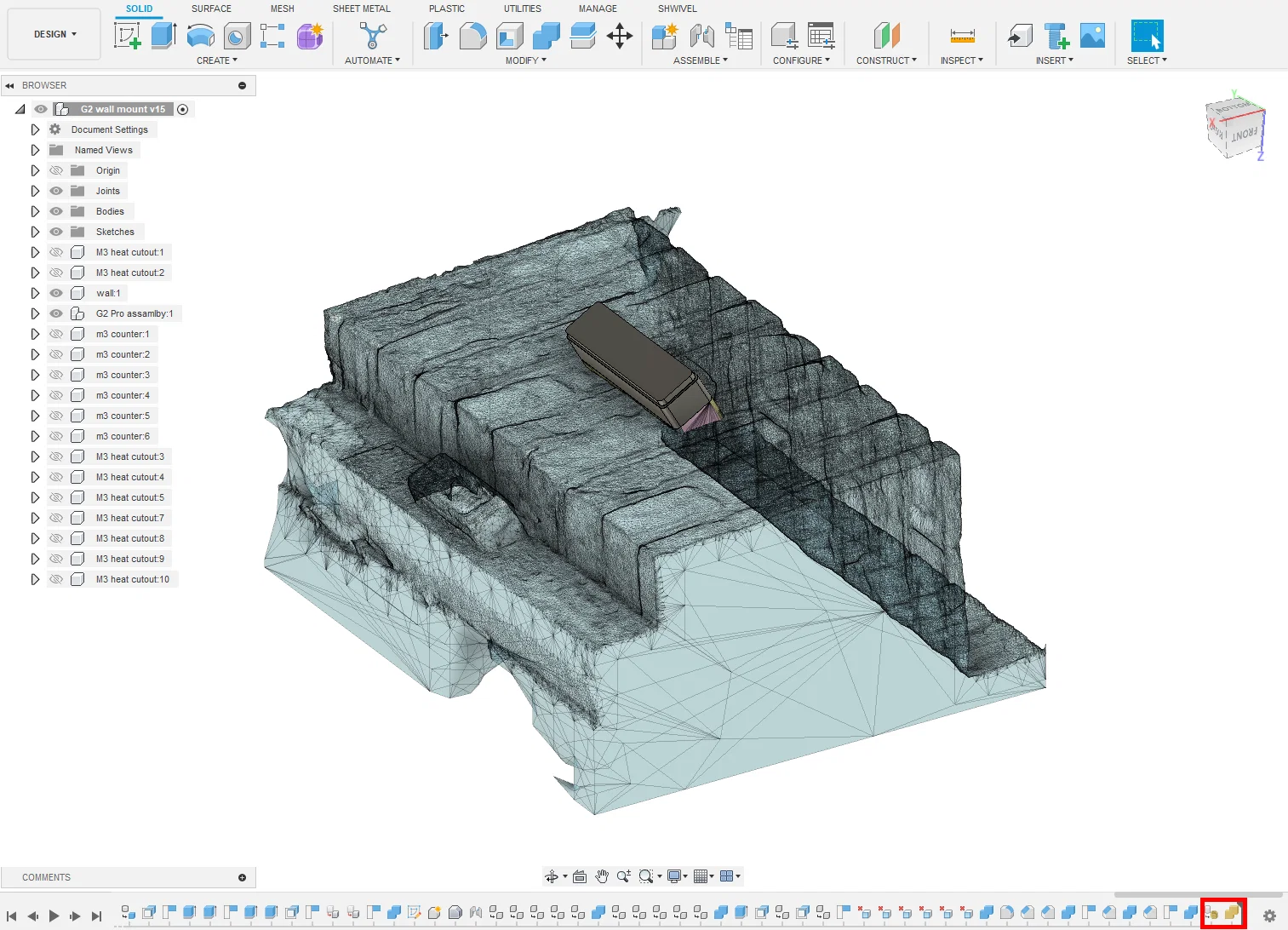

Để scan tường của mình, mình dùng RealityScan rồi đưa vào Fusion.

Bạn cần lùi lại 2 bước và chèn (insert) biên dạng tường gạch vào.

Canh vị trí bức tường đúng như cách bạn muốn cái wall mount được gắn lên tường.

Dùng Section Analysis để kiểm tra coi có đủ chỗ cho dây cable không.

Nếu muốn, bạn cũng có thể chỉnh Screwcutout để đưa nó vào giữa viên gạch.

Khi wall mount đã đúng, bạn tiến lên 1 bước hoặc convert body to mesh (tesselate).

Trong tab Mesh của Fusion, bấm combine.

Target body chọn baseplate, Tool Bodies chọn biên dạng tường gạch của bạn, rồi chọn cut và tick keep tools và bấm ok (bước này sẽ mất một chút thời gian).

Xong rồi export file để in, chúc bạn in và gắn lên tường ngon lành :)
