Thước Đo Biên Dạng (Contour Gauge)

Tác giả EcoDad

Lượt tải: 632
Lượt thích: 391
Lượt coi: 4.711
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 10 file · 3,7 MB· 3,7 MB

File 10 3,7 MB

contour_gauge_pin_1776992875.stlSTL · 2,2 KB
contour_gauge_pin_1776992876.3mf3MF · 13,4 KB
contour_gauge_base_1776992877.stlSTL · 54,2 KB
contour_gauge_base_1776992878.3mf3MF · 53,3 KB
contour_gauge_top_-19mm_knob_thread_1776992879.stlSTL · 38 KB
contour_gauge_top_-19mm_knob_thread_1776992879.3mf3MF · 65,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #332623
Danh mục: DIY
Ngày đăng: 24/04/2026
Giấy phép: CC0 — Phạm vi công cộng
Thẻ: tools
gauge
m6
contour

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Ngoài các phần in 3D, bạn cũng sẽ cần:

2 - núm vặn knurled M6 x 10mm
2 - đai ốc M6

In (Print)

1 đế (base)
1 nắp trên (top) (chiều dài ren núm vặn 10mm hoặc 19mm)
53 x chốt (pin)

Các pin nên được in nằm phẳng để đạt độ bền tối đa. Tôi in 60 cái và còn dư vài cái để dự phòng.

Phần top nên được in với hai phần hình nón (hoặc mặt top) úp xuống build plate. Bản dùng núm 10mm sẽ không cần support, và nhớ dùng v2 trở lên. Bản dùng núm 19mm sẽ cần support. Cách này sẽ giúp bề mặt phía trên (phần dùng để kẹp các pin) mịn hơn.

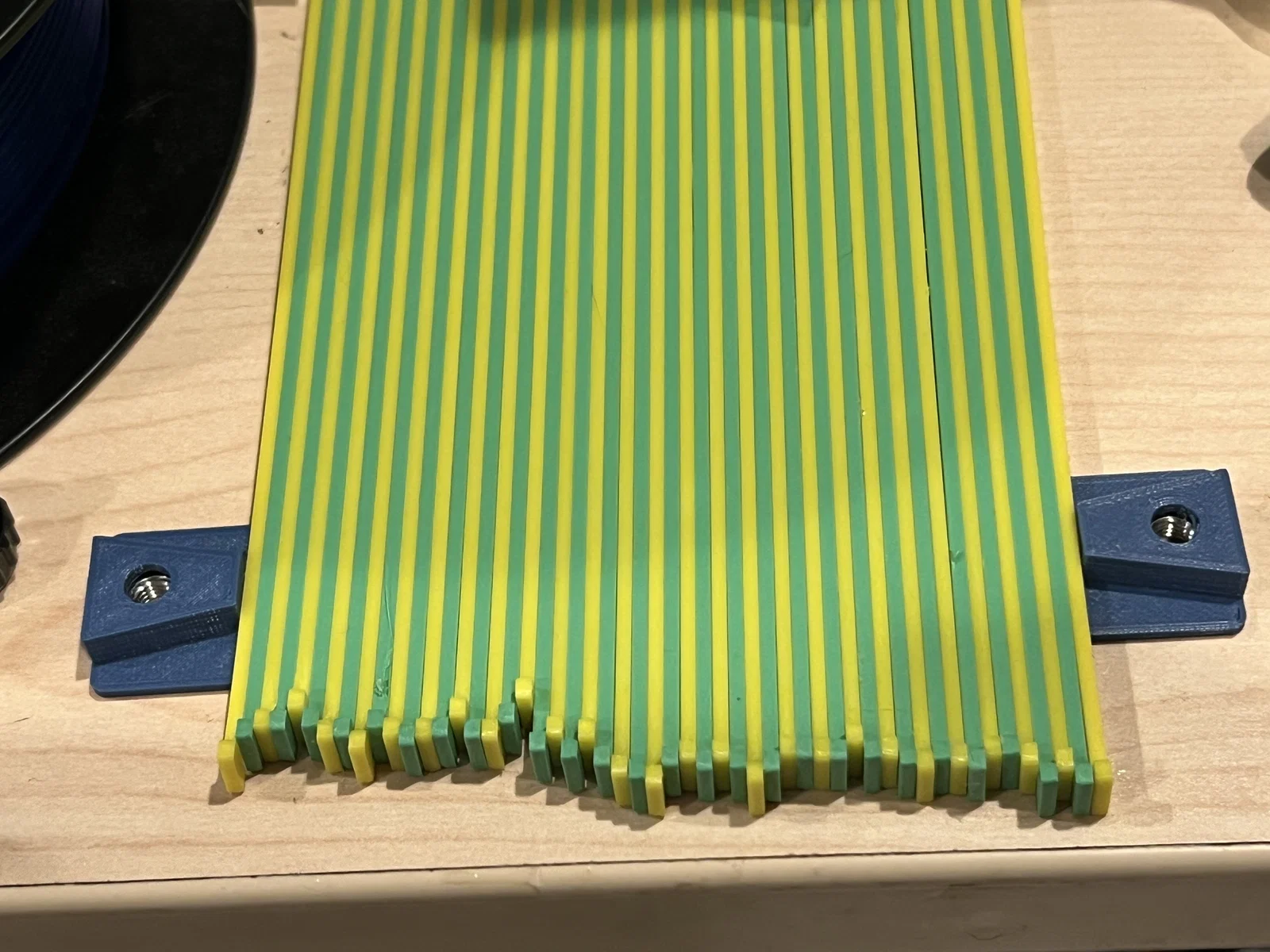

Phần base nên được in sao cho vị trí đai ốc nằm ở mặt dưới. Đa số máy in đều bridge được các khoảng hở nên bạn thường sẽ không cần support.

printing all the parts now
