Bề mặt bo cong logo Ford (Ford Badge Contoured Surfaces)

Sau khi xem qua mấy mẫu logo ô tô in 3D thấy cũng đẹp, rồi nhìn cái Ford badge phía sau xe tải của mình bị cũ nát, bạc màu quá, mình bắt đầu tìm một phương án thay thế. Mình muốn một lựa chọn giữ được kiểu dáng contoured (bo tròn) giống như logo trên xe. Mình không thấy model nào khác mà vẫn giữ được bề mặt cong.

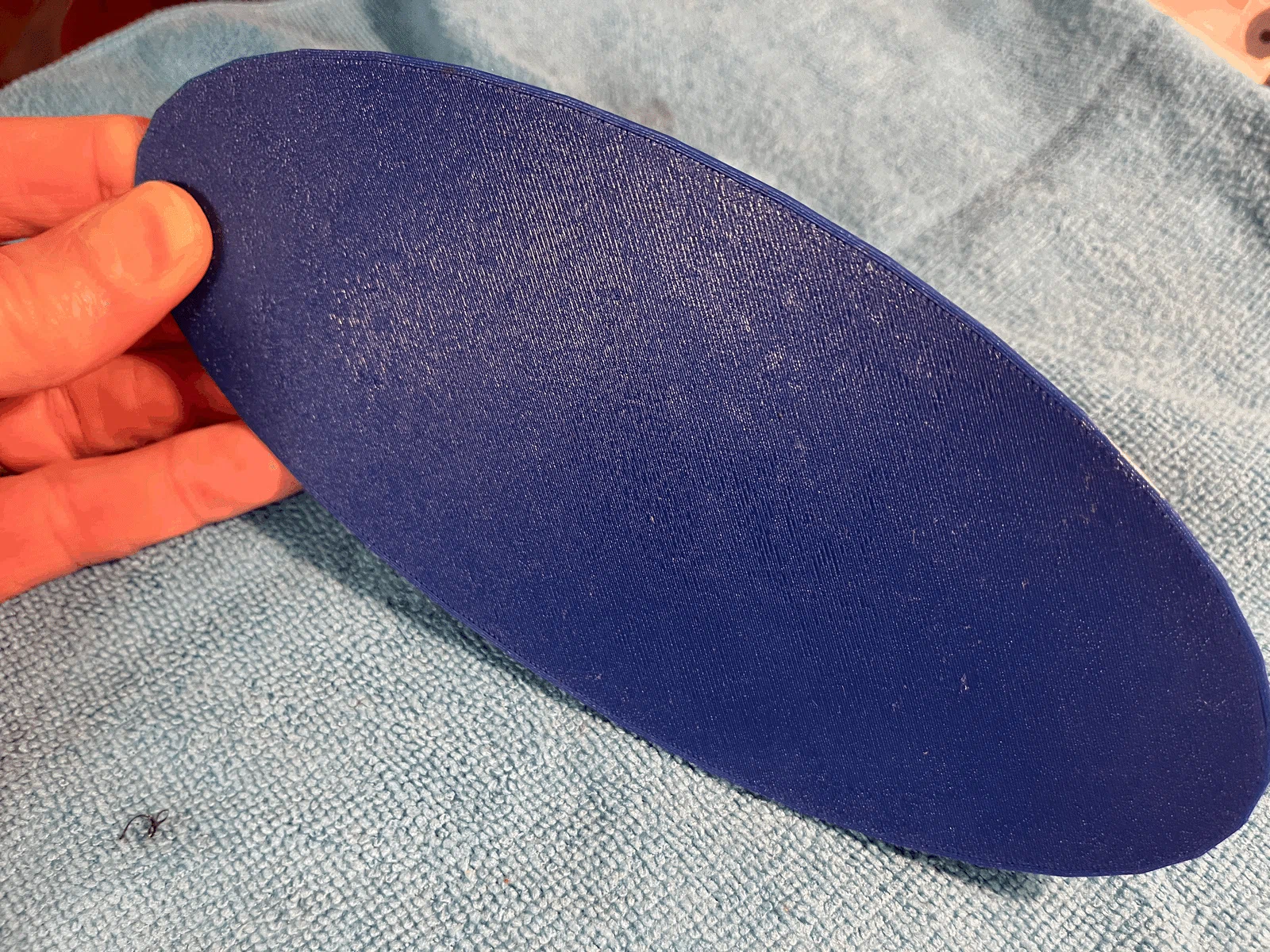

Thiết kế của mình gồm logo Ford (ngoài kia có vài model giống y vậy), phần viền mỏng bao quanh, và một nền hình oval (thường là xanh đậm) phía sau toàn bộ, và mình tách ra thành các phần riêng. Mình dùng Tinker Cad để dựng từng phần. Logo và viền khi in riêng có thể lắp vào phần nền xanh lúc ráp.

Mình in bằng PLA màu trắng và xanh đậm (Dark Blue). Nếu dùng filament màu bạc kiểu metallic shiny với cùng thiết kế này thì sẽ ra một hiệu ứng/diện mạo khác (mình chưa thử bản đó).

Mình in với layer 0.20mm, 3 perimeters, 15% infill cho tất cả. Mình chỉ dùng brims cho phần logo và viền như là hỗ trợ (phần nền thì không cần).

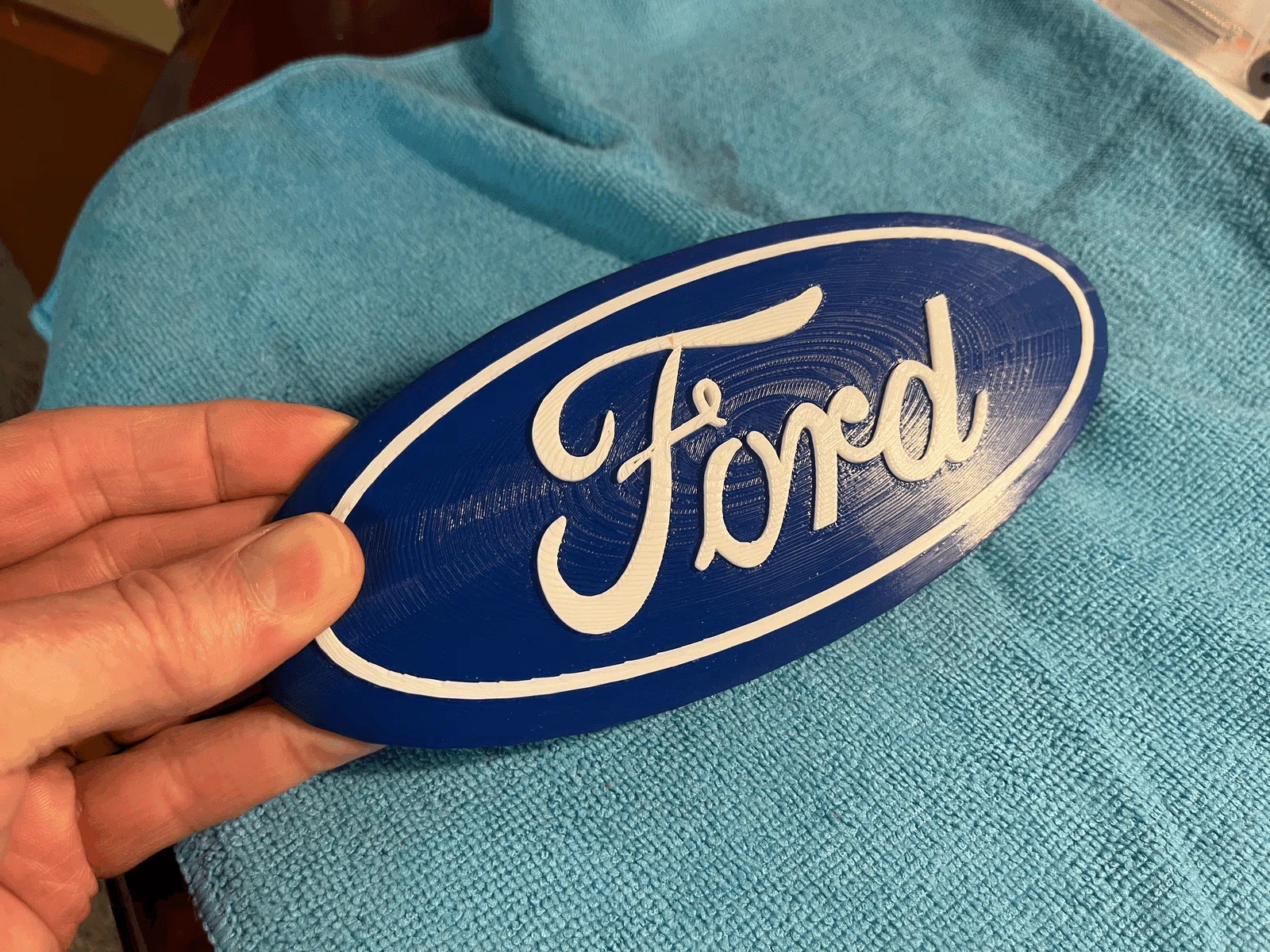

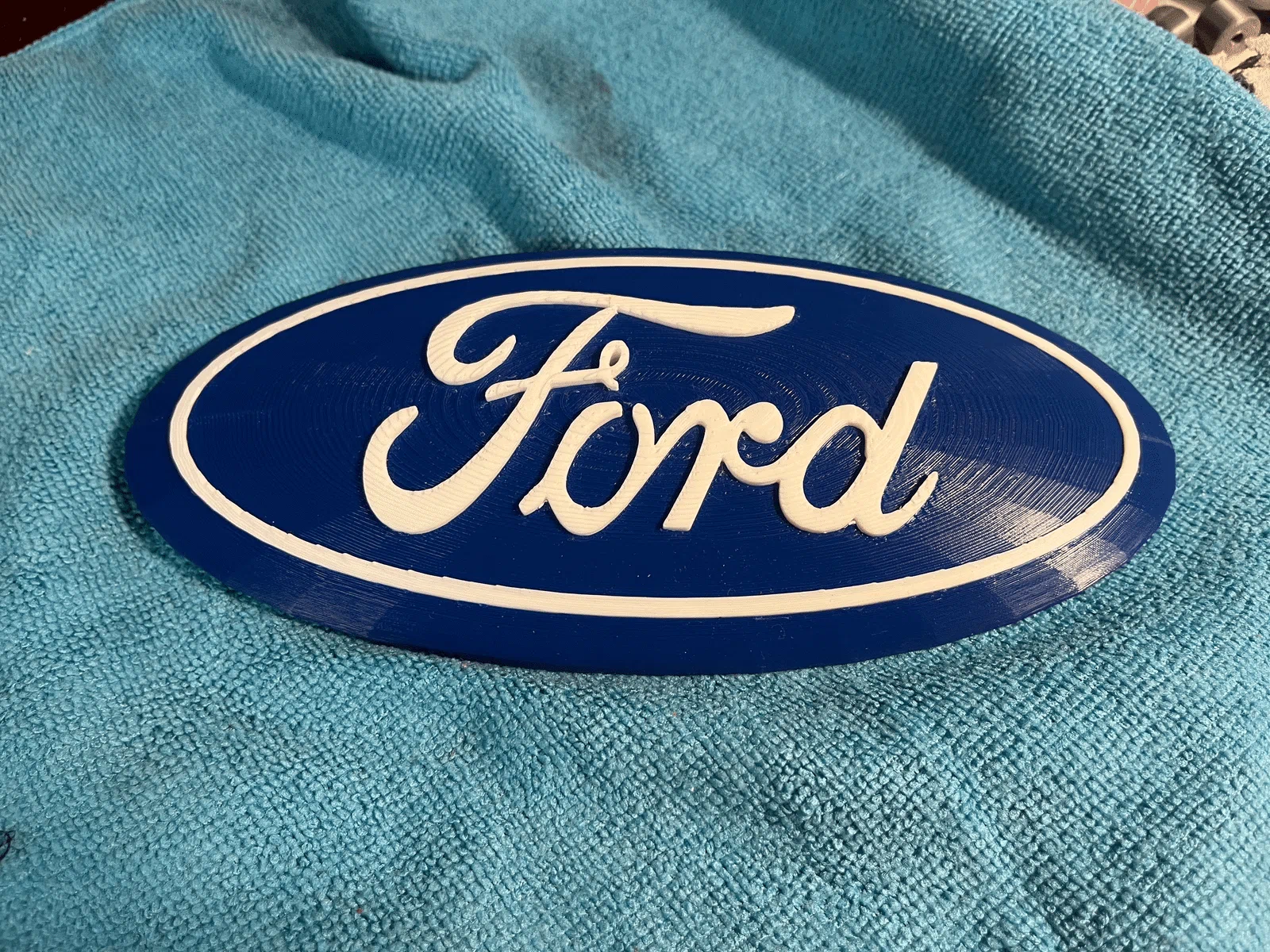

Sau khi gỡ brim cẩn thận, mình lắp phần logo và viền vào đúng vị trí trên phần nền. LƯU Ý: các chi tiết khít rất chặt với phần nền. Mình dùng khăn phủ và búa cao su để gõ nhẹ cho nó xuống (tránh làm hư bề mặt lộ ra) và chỉ bị nứt nhẹ ở đoạn mỏng phía trên của chữ “F” trong Ford. Khi chữ F được đóng xuống hết cỡ thì gần như không thấy vết nứt.

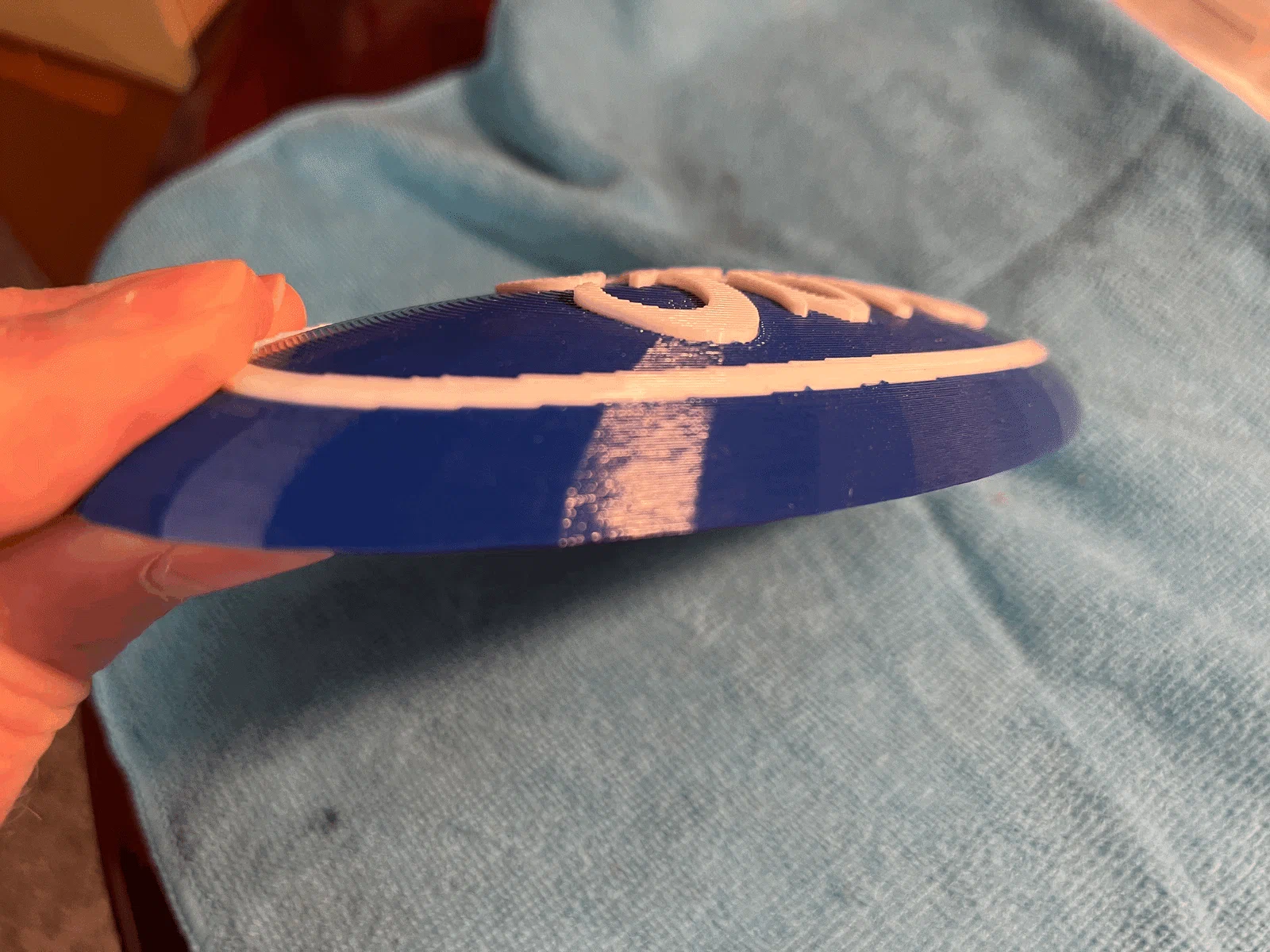

Thiết kế của mình chủ ý để bề mặt lộ ra của logo và viền nhô lên nhẹ so với bề mặt cong của phần nền. Nếu ai remix mẫu này có thể chỉnh lại tổng chiều cao của phần viền và logo để khi lắp vào sẽ flush (phẳng khít) với bề mặt cong, nếu muốn.

Nói chung đây là một dự án thiết kế và in khá vui/ổn. Cảm ơn reddadsteve và mình rất trân trọng các model khác của anh ấy (không liên quan) được chia sẻ trên Printables, vì ý tưởng tách logo và viền ra in riêng rồi lắp vào khi ráp. Đây là một kỹ thuật thiết kế hay, giúp giữ được các chi tiết mảnh nhờ khả năng của máy in, thay vì phải trông chờ vào độ vững tay của mình khi sơn bằng cọ.

À thêm nữa — các chi tiết tách rời này có thể hữu ích cho ai có MMU để set up in 2 màu (một dự án mình cũng chưa thử với MMU của mình).

Không — model này không phải full size hay y chang cái badge đang gắn trên xe mình, nhưng cũng khá gần. Mình dự tính sẽ in/thiết kế thêm một bản khác dùng cùng kỹ thuật, chỉnh kích thước hơi khác, và có thể dùng vật liệu/màu khác để làm một “bản thay thế” ngon hơn về sau.

Chúc mọi người in vui!
