Đế Gắn Động Cơ Z Có Thể Điều Chỉnh cho Ender 3 (Ender 3 / Pro / V2 / Dual Z)

Phần đế gắn động cơ trục Z mặc định trên các dòng máy in Ender-3 thường không căn chỉnh trục vít chuẩn, dễ gây ra hiện tượng Z-binding/wobble làm ảnh hưởng đến chất lượng bản in.

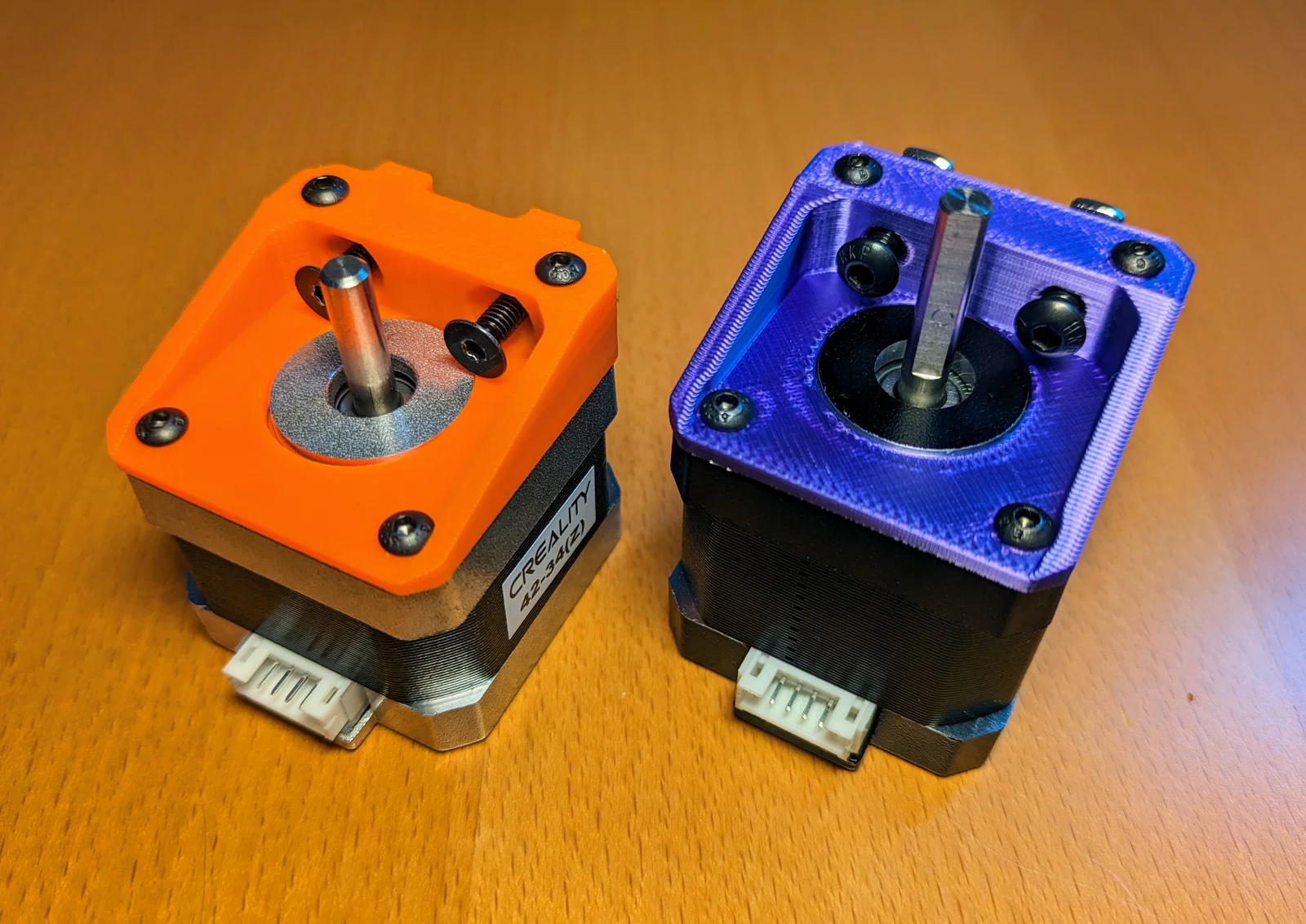

Thiết kế này gồm 2 phiên bản với các tùy chọn gắn khung khác nhau, cả hai đều có 4 khe gắn để dễ dàng điều chỉnh vị trí động cơ:

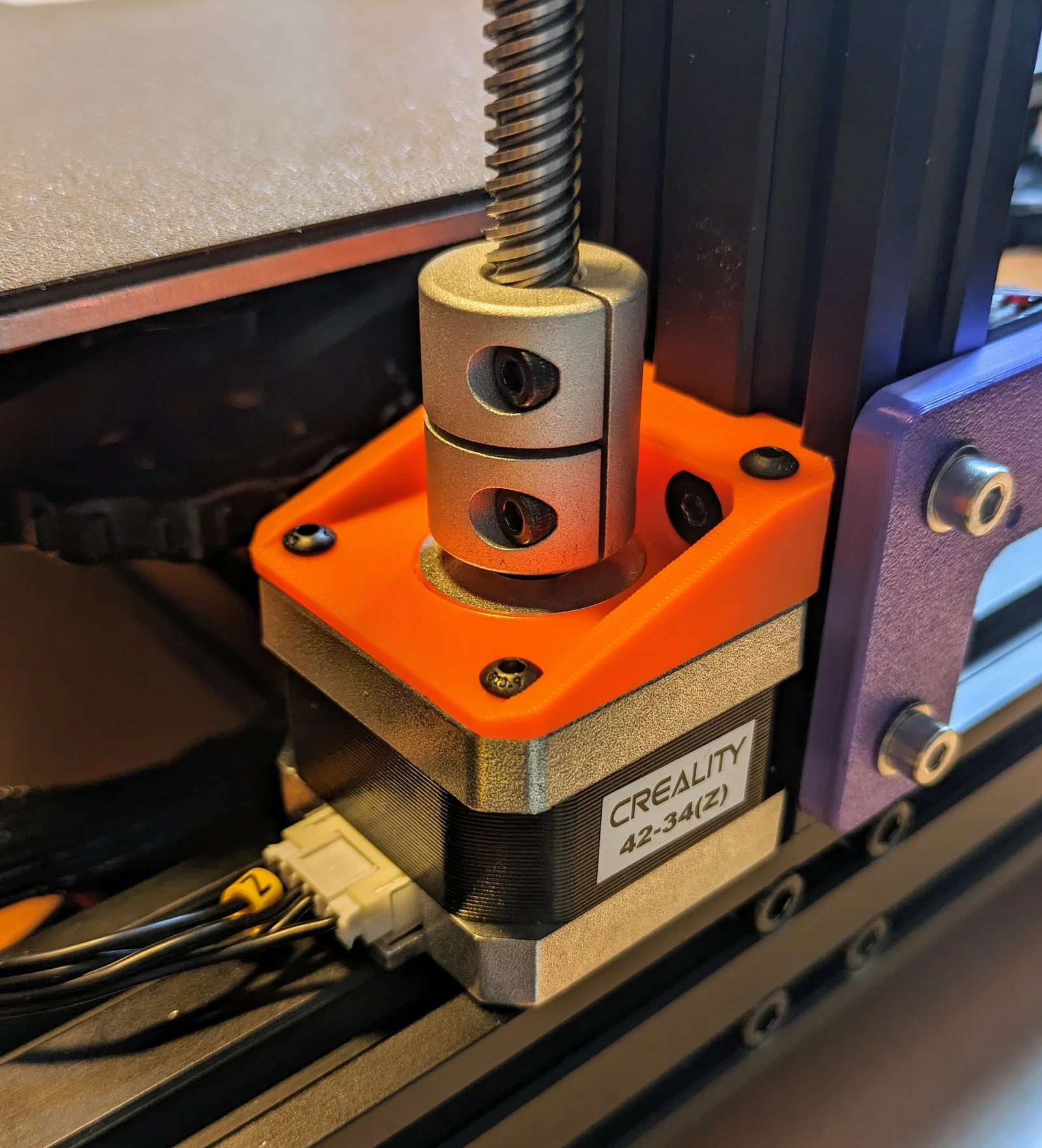

• v1.1 (bộ phận màu cam): dùng ốc vít và lỗ bắt sẵn có của máy.

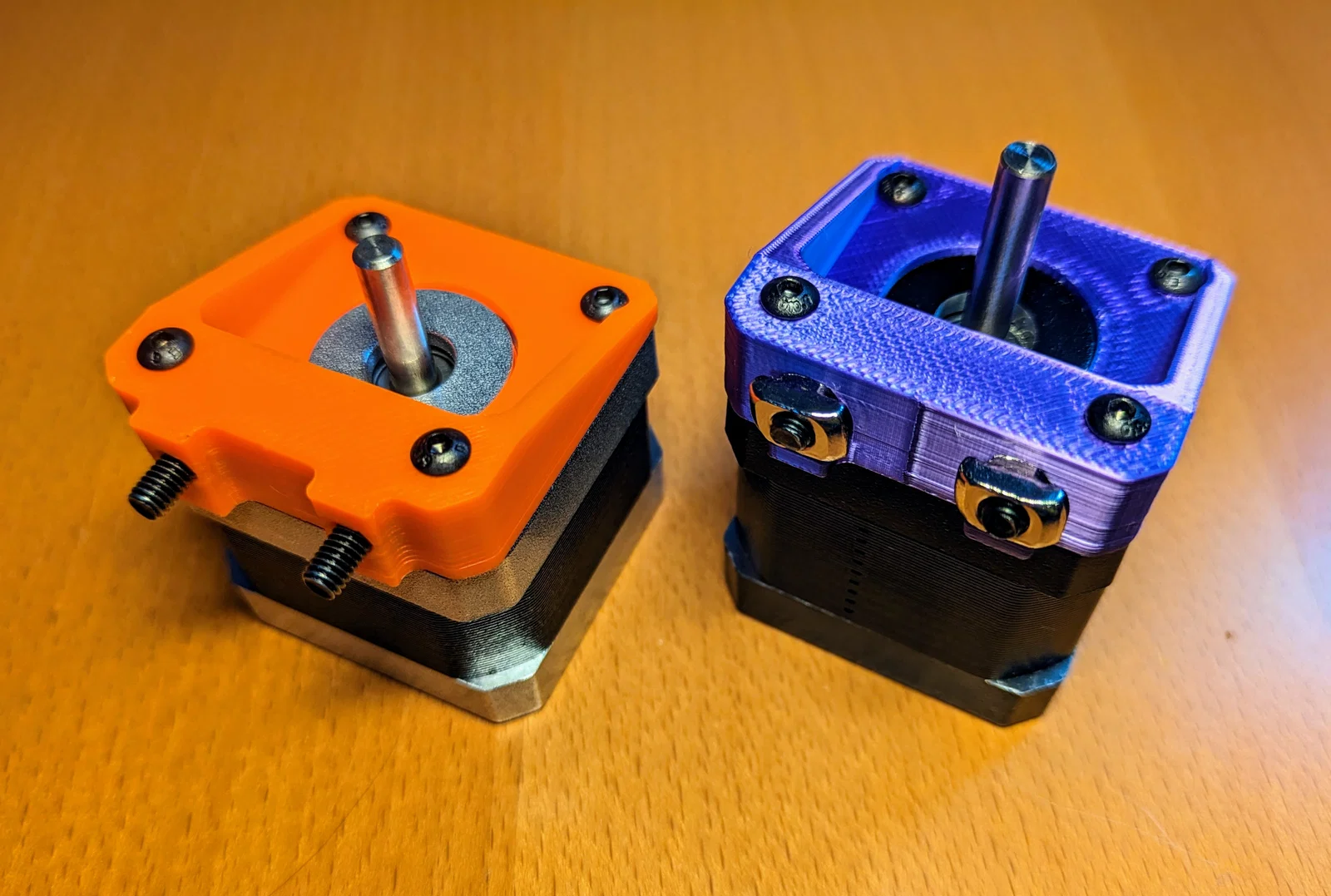

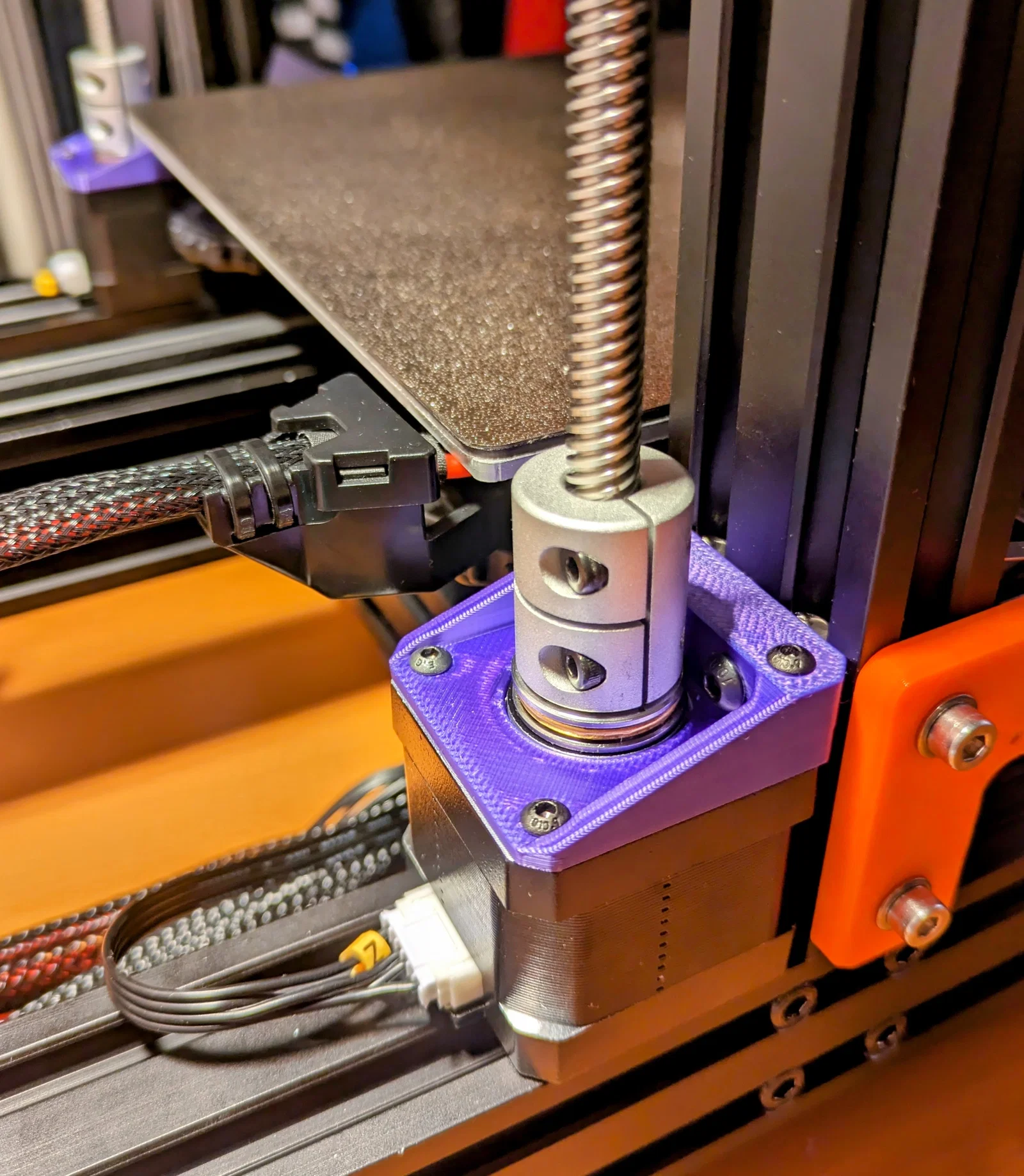

• v2.1 (bộ phận màu tím): dùng thêm ốc và T-nut cho bản nâng cấp Dual Z-axis/motor.

Lưu ý: Bạn rất nên lắp thêm Oldham coupling để bù trừ những sai lệch nhỏ và triệt tiêu vấn đề kẹt trục.

Cập nhật 04/10/2024: Thêm v1.1 và v2; xóa các file cũ. Cập nhật 25/05/2024: Cập nhật lên v2.1 và thêm hình ảnh mới. Cập nhật 05/06/2024: Cập nhật mô tả (không thay đổi file).

Chi tiết linh kiện

v1.1 (Dùng ốc zin)

• 2x ốc đầu bằng M4x18mm
• 2x ốc đầu tròn M3x16mm
• 2x ốc đầu tròn M3x6mm (ốc phụ để lắp chắc hơn; không bắt buộc)

v2.1 (Cho nâng cấp Dual Z-axis/motor)

• 2x ốc đầu tròn M4x16mm
• 2x T-nut M4
• 2x ốc đầu tròn M3x16mm
• 2x ốc đầu tròn M3x6mm

Thông số in

• Chiều cao lớp in (Layer height): 0.20mm
• Vách (Perimeters): 3 lớp
• Lớp đáy/đỉnh: 5 lớp
• Infill: 15% kiểu Gyroid

Hướng dẫn lắp đặt

Tháo linh kiện cũ

1. Rút cáp động cơ Z và tháo đế gắn động cơ zin.
2. Nới lỏng ốc siết phía dưới của khớp nối trục động cơ Z.
3. Nâng trục ngang (gantry) lên và chèn vật cố định bên dưới để giữ.

Lắp đặt

1. Gá lỏng chi tiết in vào động cơ bằng 2 ốc M3x16mm và 2 ốc M3x6mm.
2. Gắn động cơ vào khung máy bằng ốc vít tương ứng:
   • v1.1 - 2x ốc đầu bằng M4x18mm
   • v2.1 - 2x ốc đầu tròn M4x16mm và 2x T-nut M4
3. Gắn khớp nối trục Z và siết chặt ốc.
4. Điều chỉnh động cơ cho đến khi trục vít song song với khung máy, sau đó siết chặt tất cả ốc.
5. Di chuyển trục ngang lên cao nhất để kiểm tra xem có bị kẹt hay không.
6. Cắm lại cáp động cơ Z, thực hiện cân bàn và chạy các bài kiểm tra cần thiết.
