Mình thiết kế cái dice tower cắt laser với living hinge này sau khi đi PAX Unplugged, chia sẻ với bạn bè như một cách để tìm hiểu thêm về living hinge cắt laser và bộ Fusion 360 Sheet Metal Tools.

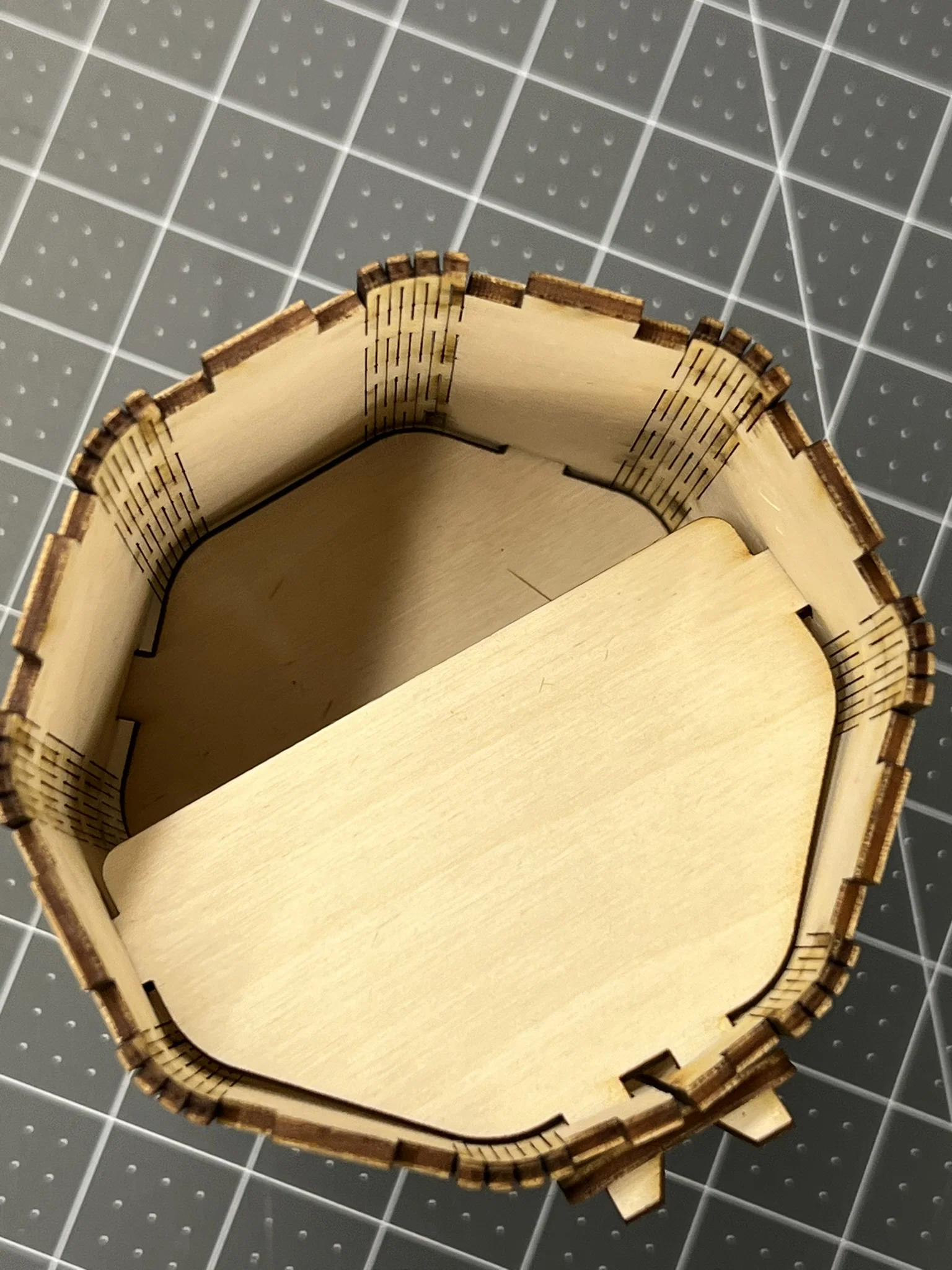

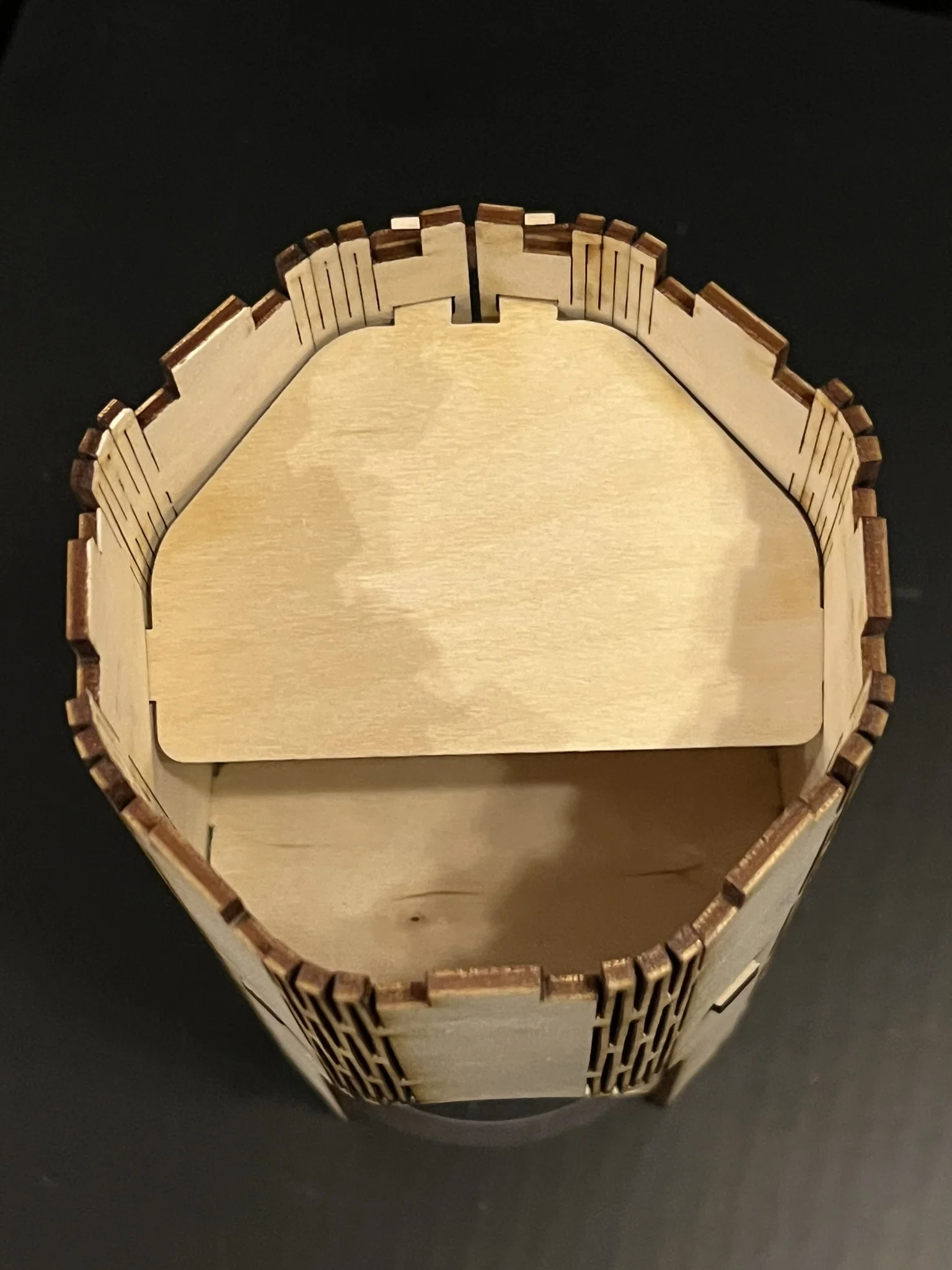

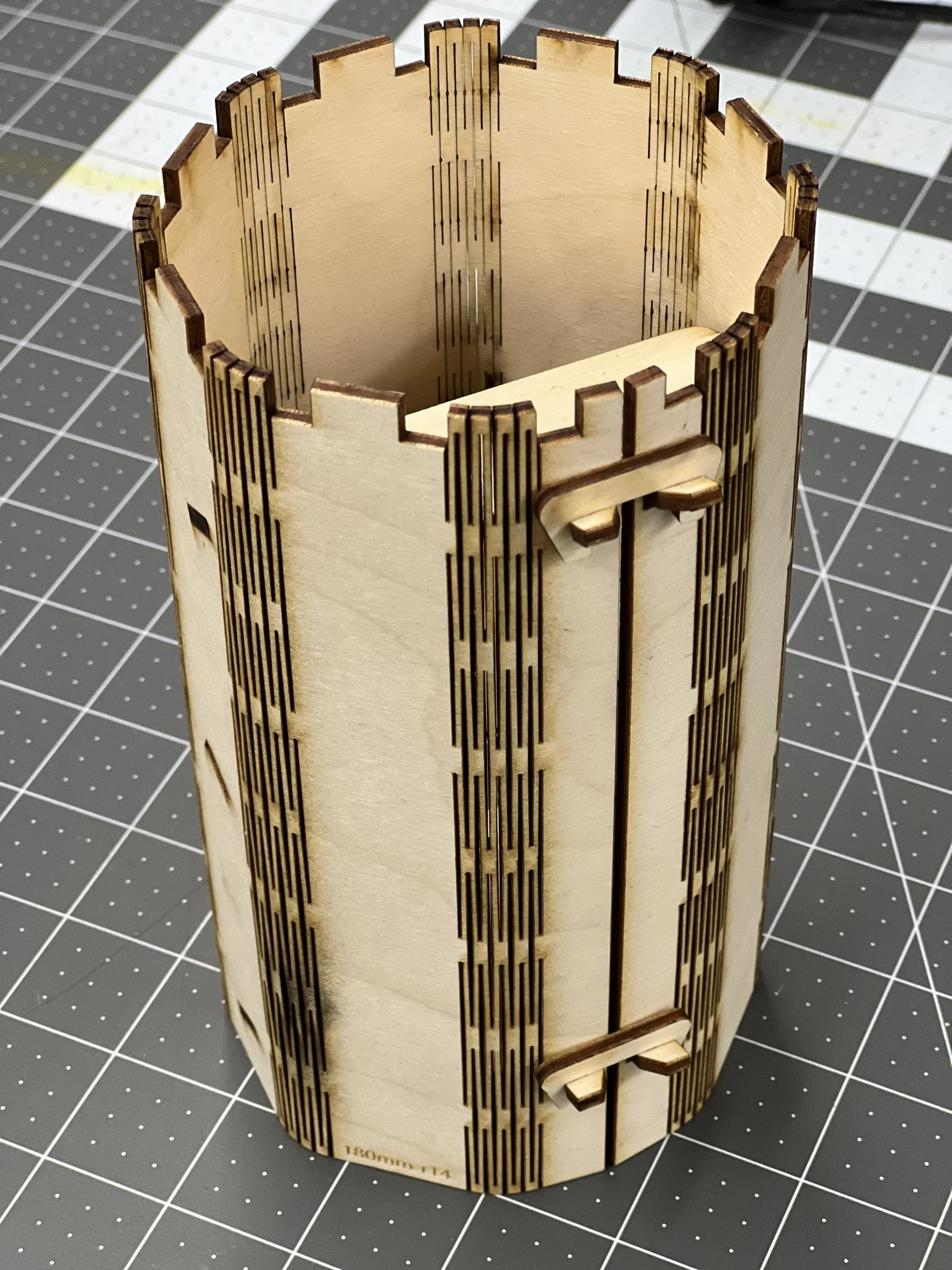

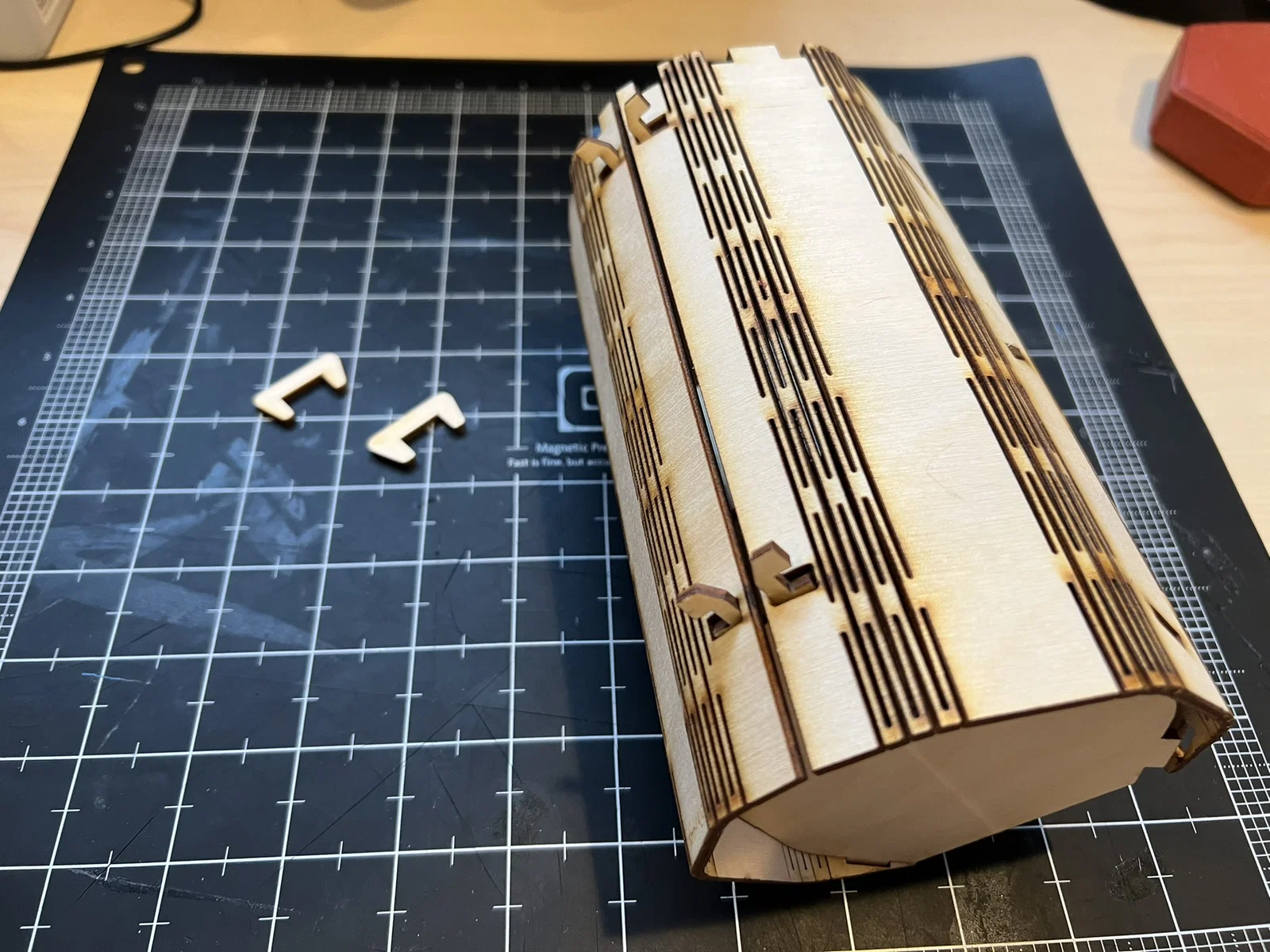

Dice tower cuộn lại quanh ba cái “kệ” (shelves) được giữ bằng tab và mấy cái kẹp nhỏ. Luyện chút là lắp hoặc tháo ra trong khoảng một phút.

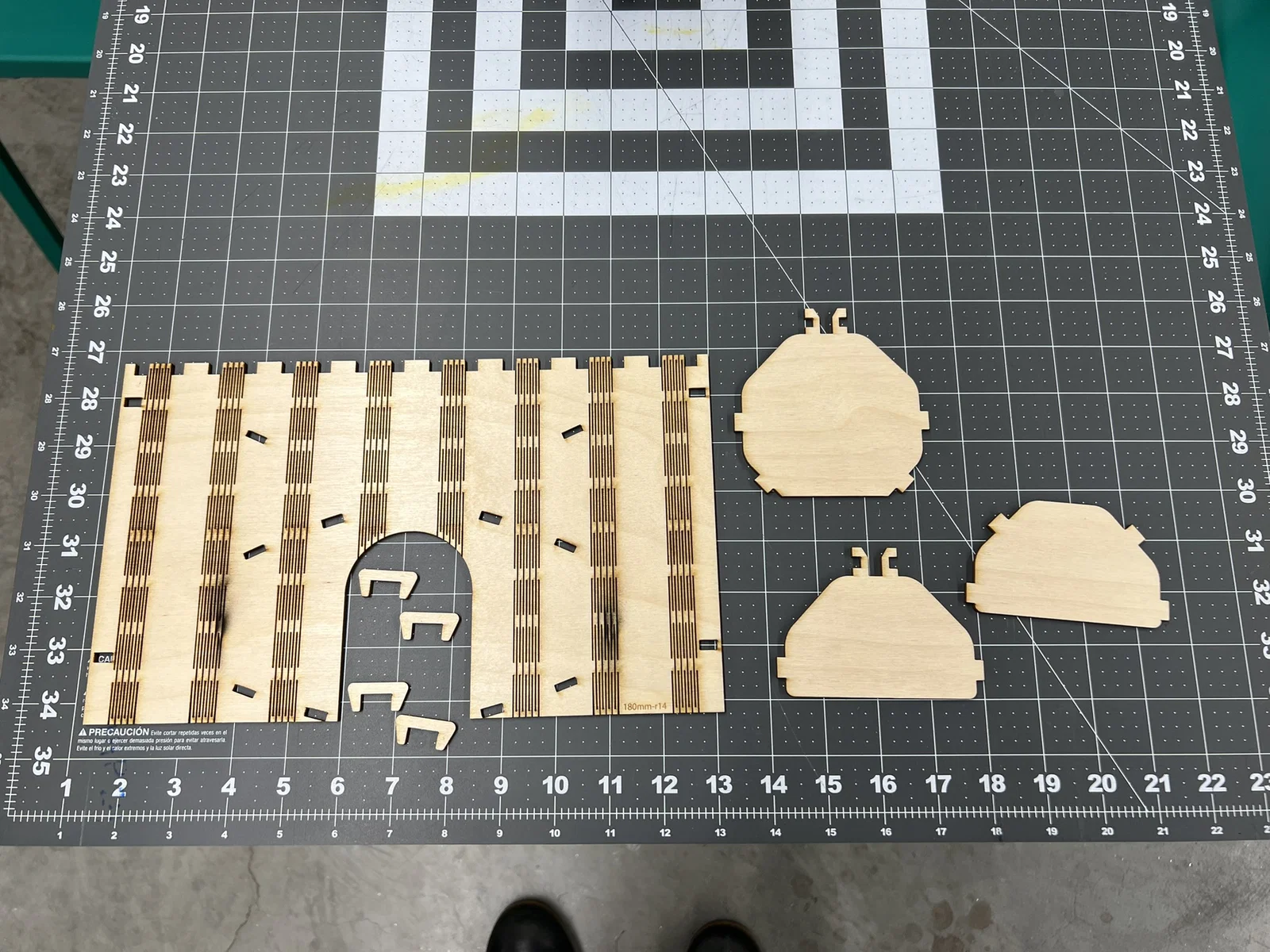

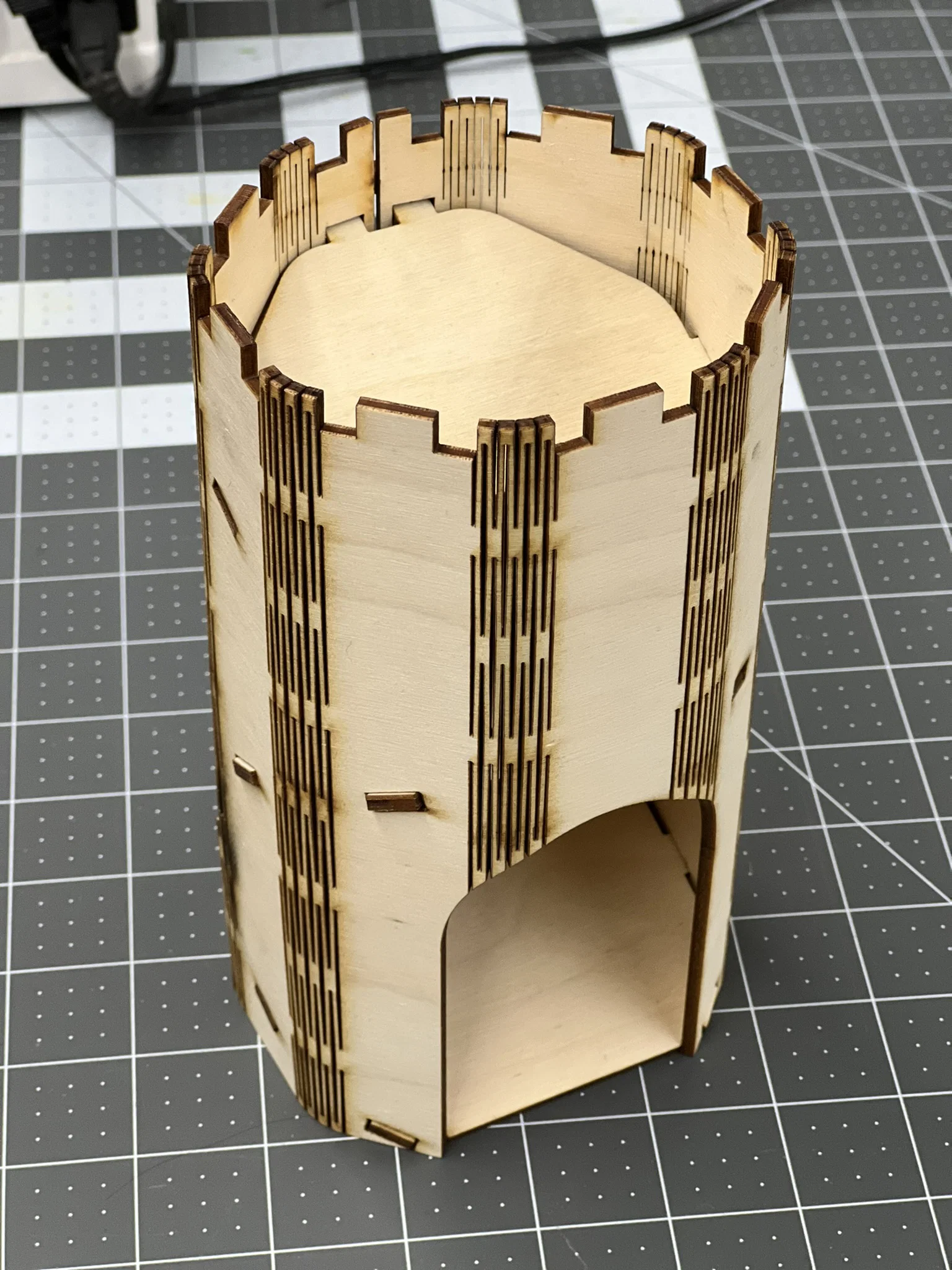

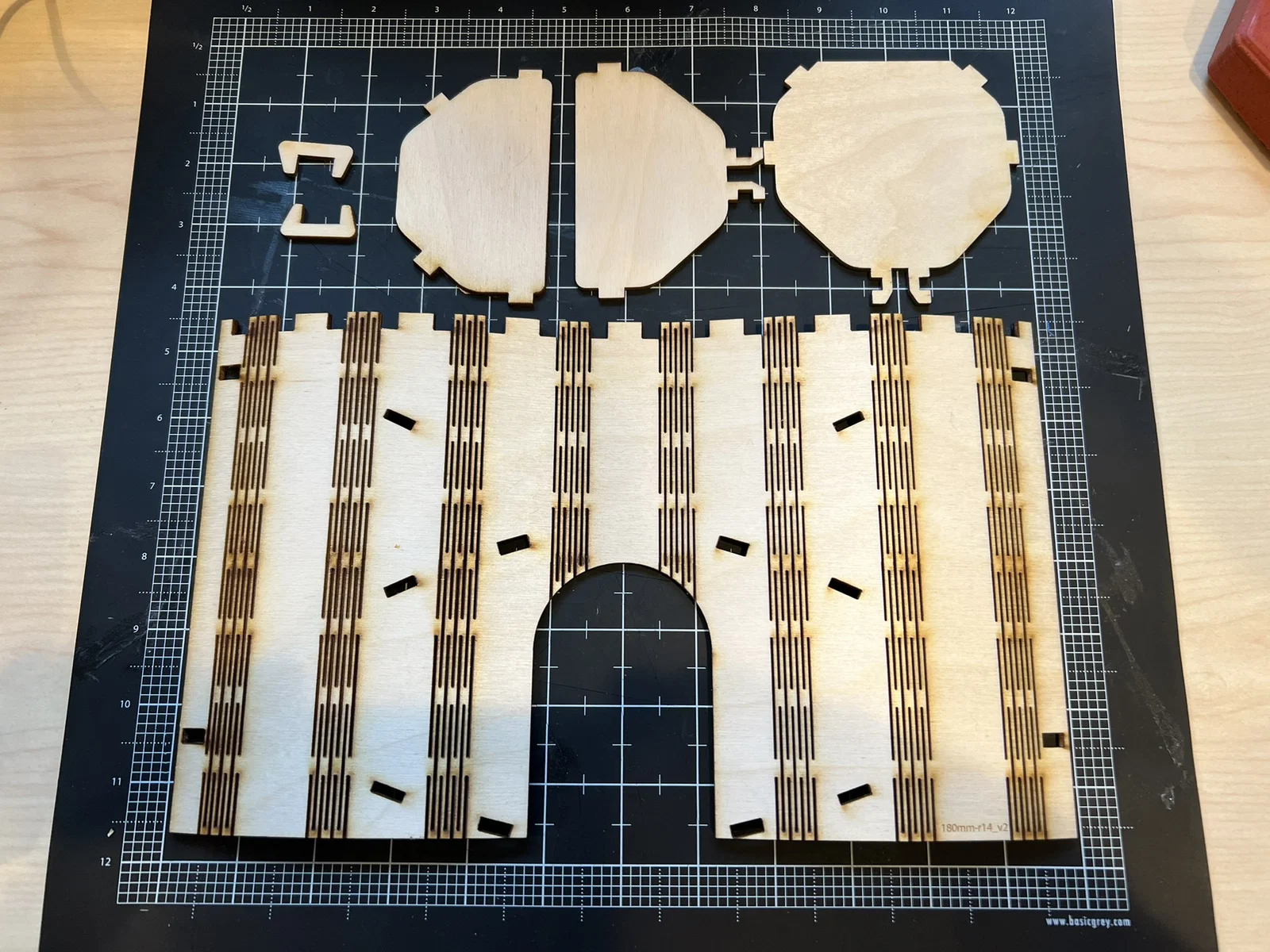

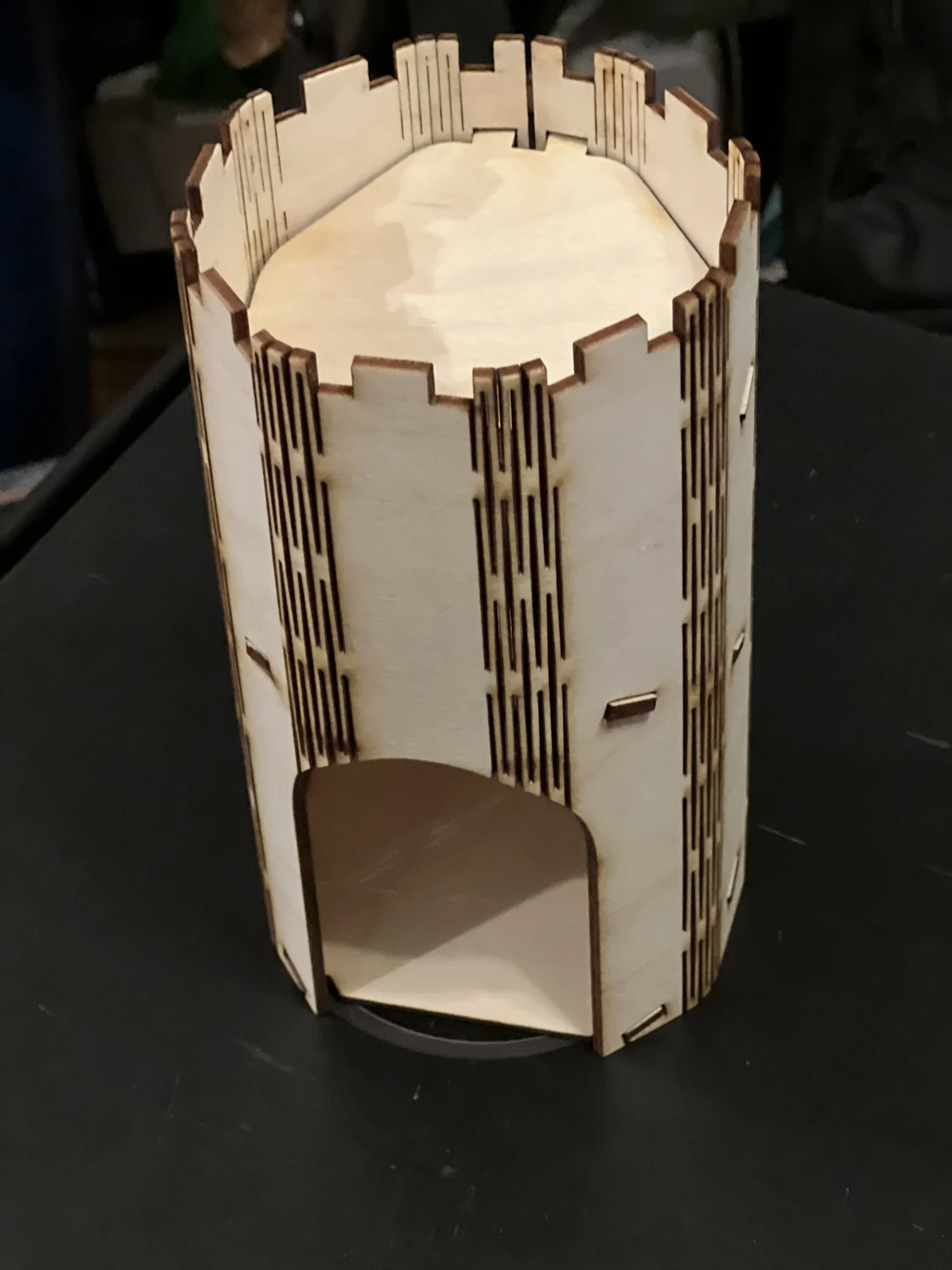

Tháp cao 180mm và đường kính 100mm. Khi trải phẳng thì kích thước là 300mm x 100mm. Các living hinge và tab được canh theo gỗ birch plywood 1/8" (còn gọi là 3mm).

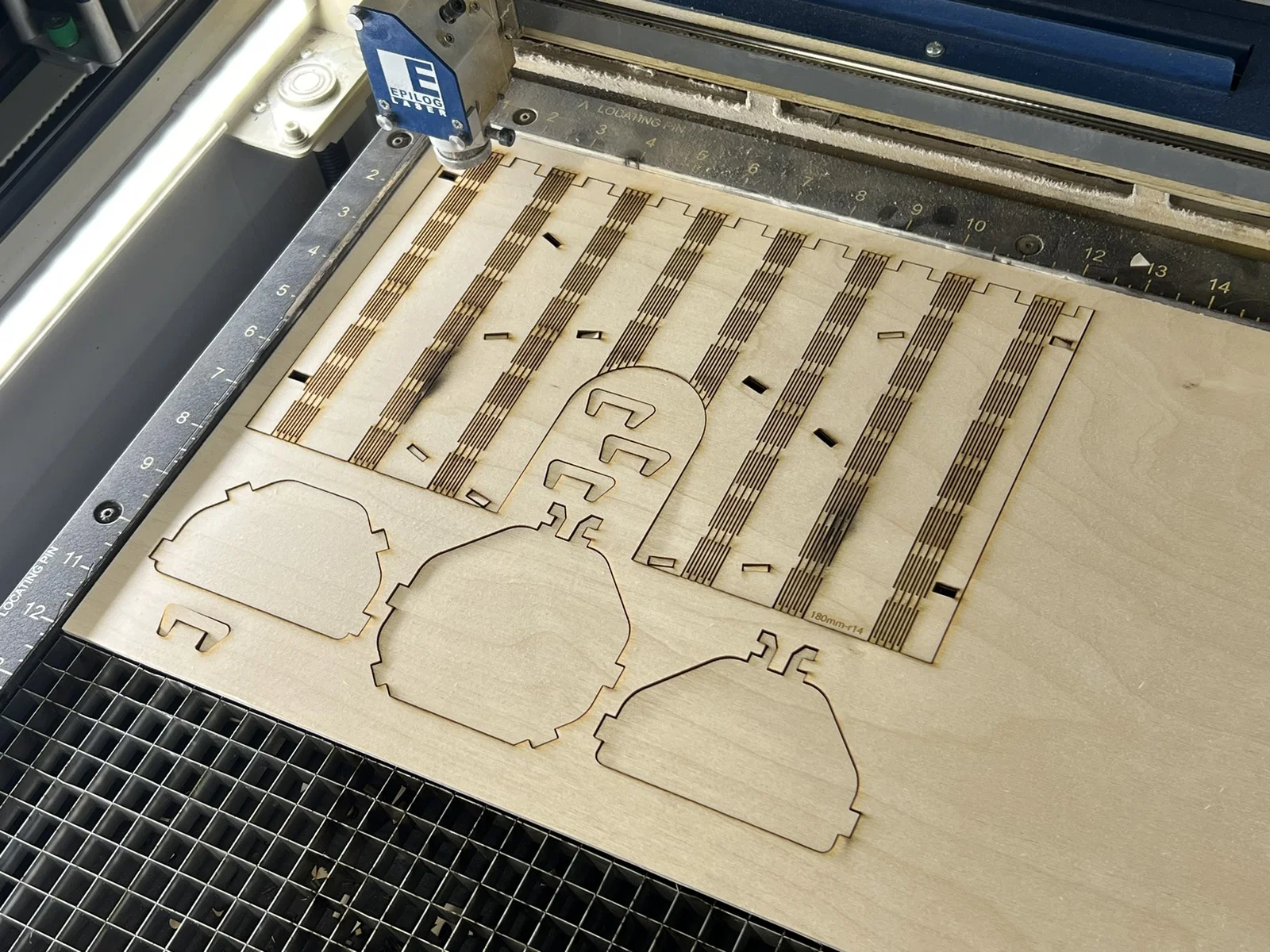

Trên máy Epilog Fusion M2, cắt xong toàn bộ tháp mất khoảng 8 phút và nếu canh thật kỹ, bạn có thể xếp vừa 2 tháp đầy đủ trên một tấm plywood 24"x12"x1/8". Mình chưa thử với acrylic cùng kích thước.

Thêm thông tin về quá trình thiết kế cho mẫu living hinge dice tower trên 3D Game Bits dot com
