Dewalt Battery Holder Redux (Bản Remix Giá Đỡ Pin Dewalt)

Trên mạng có cả đống Dewalt Battery Holder, nhưng mình thích thiết kế của IR Blinx.

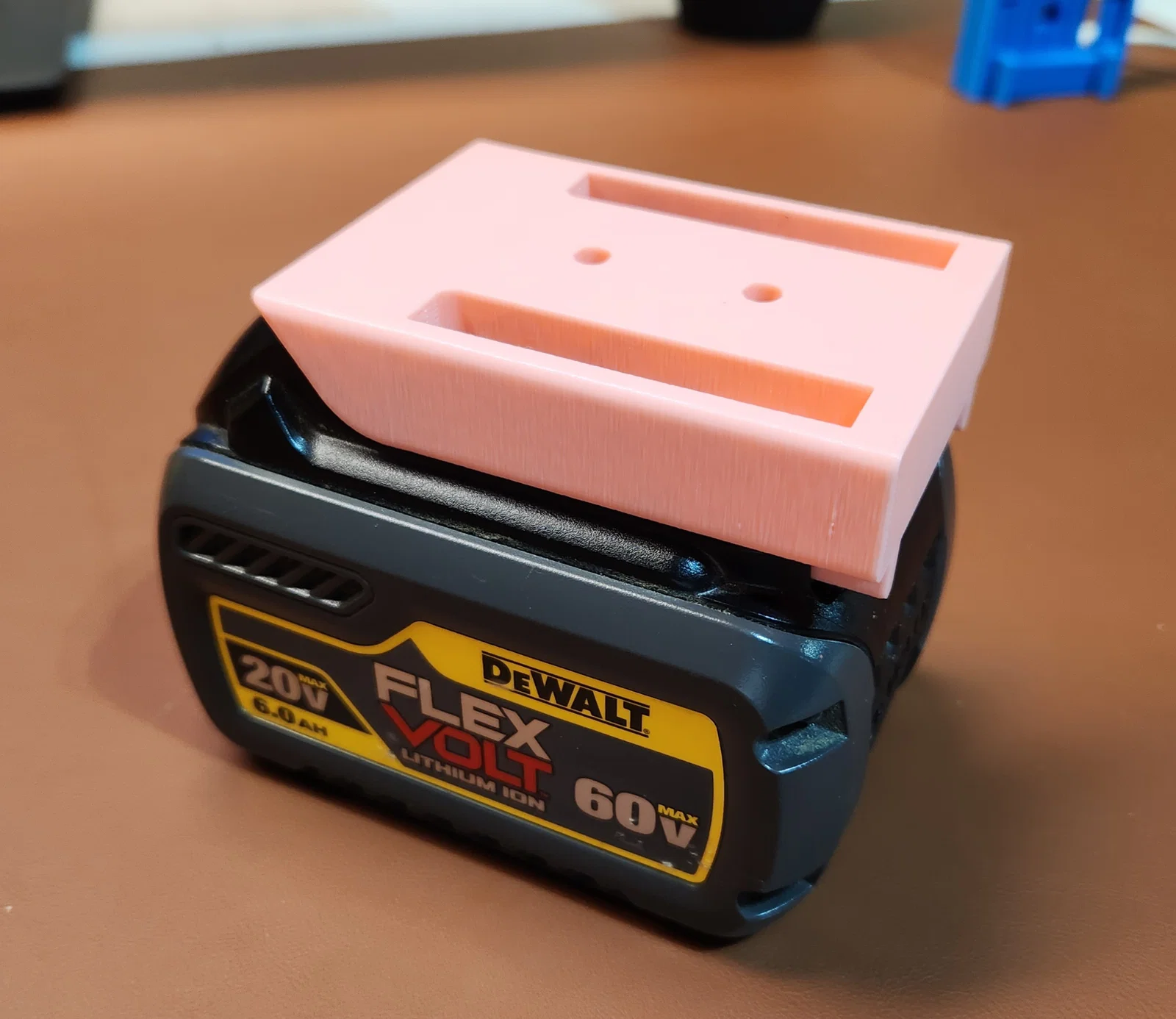

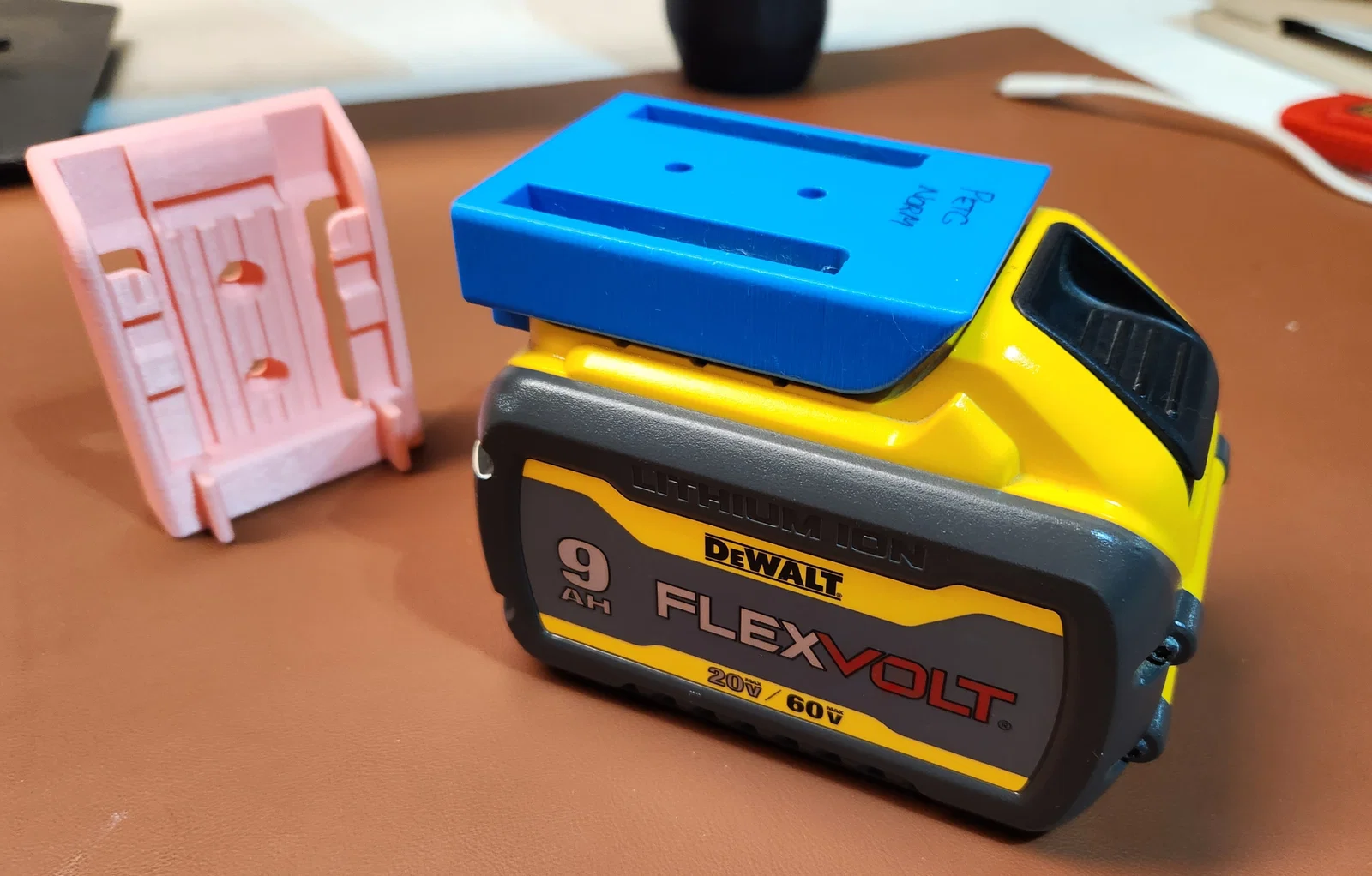

Đây là bản remix từ model rất hay của IR Blinx về battery holder cho dòng pin Dewalt FlexVolt.

Mình thấy model của IR Blinx hơi khít so với ý mình, và mình cũng không thích độ fit khi in ở 105% như nhiều người gợi ý trong phần comment của anh ấy, nên mình quyết định dành thời gian chỉnh sửa file STL.

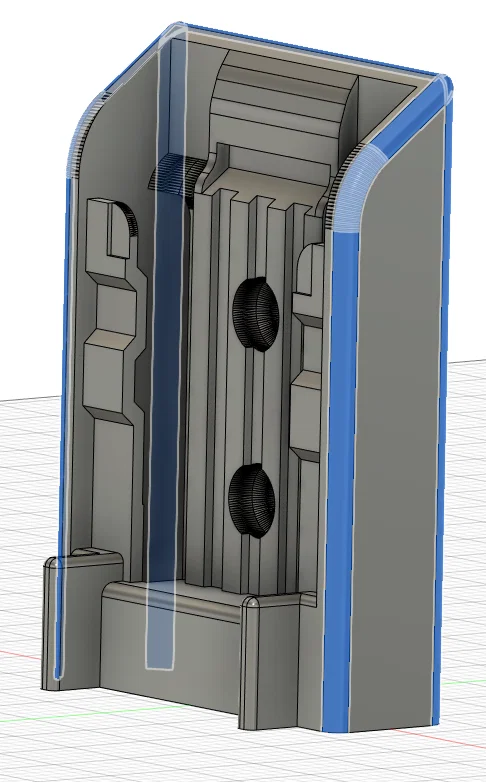

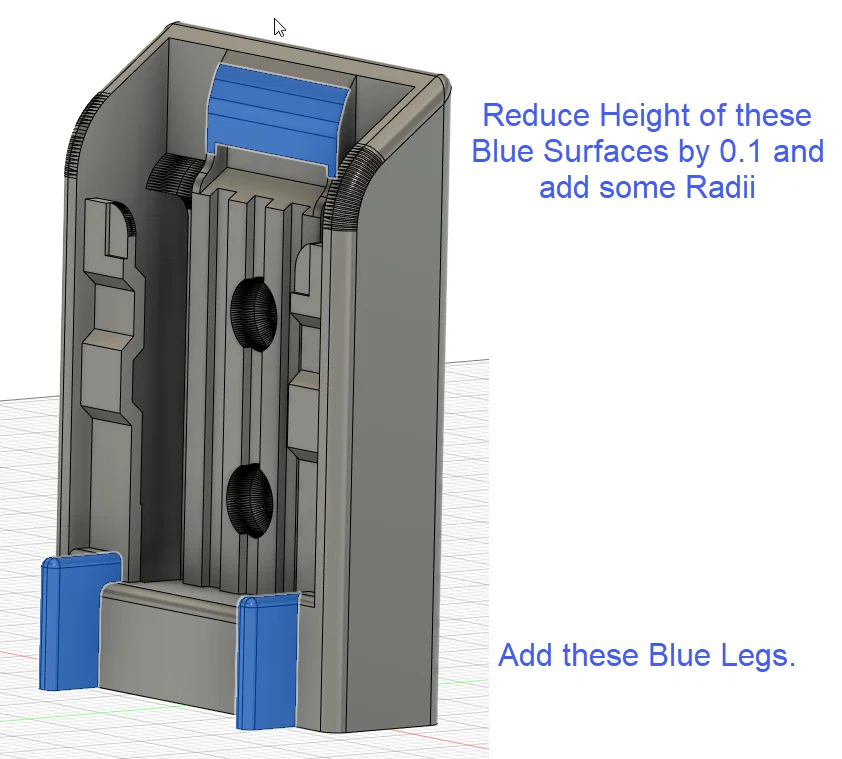

Các thay đổi (thể hiện trong hình) gồm:

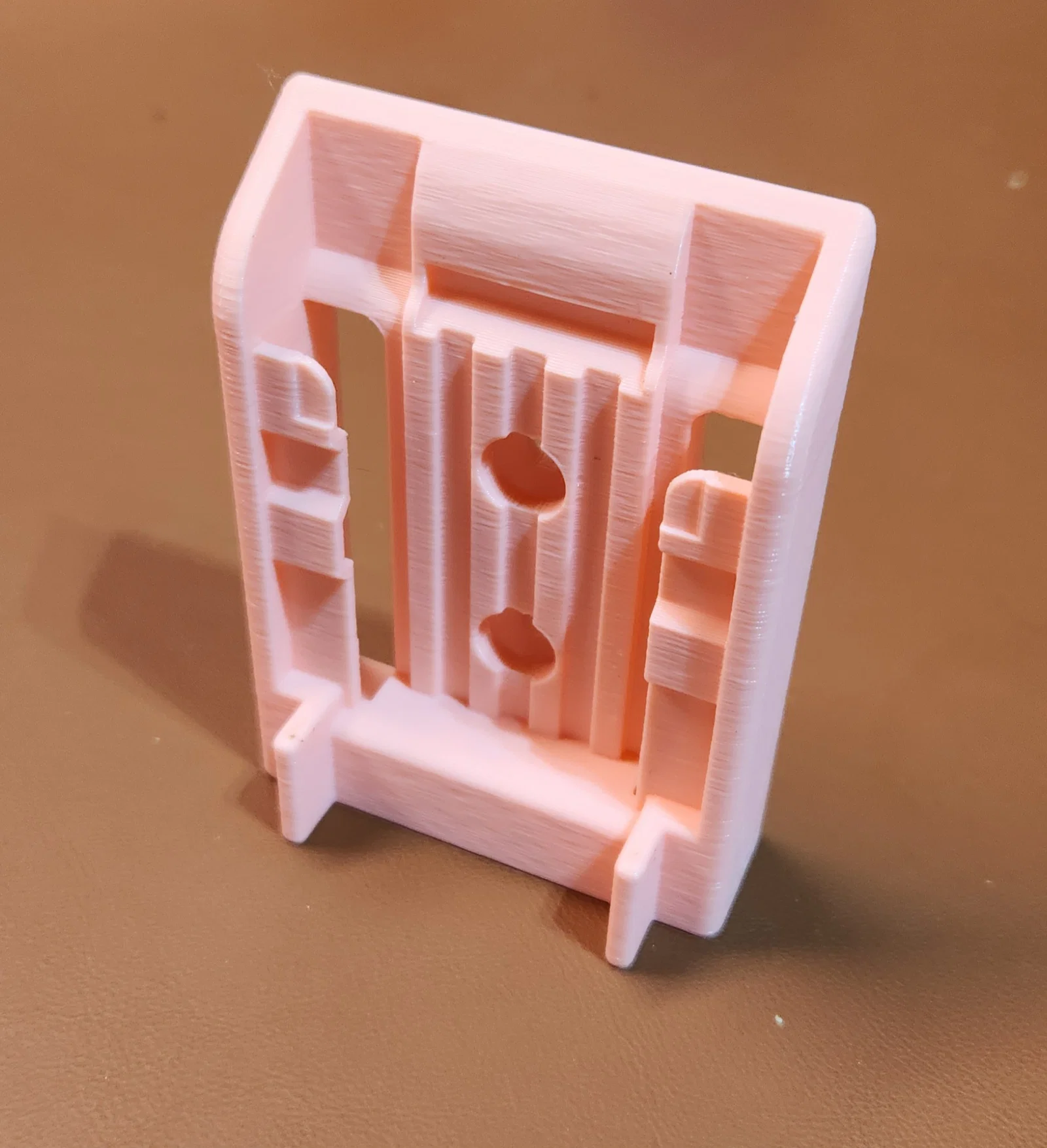

• thêm 2 “chân” phía dưới để trượt vào các vị trí receiver lò xo (spring loaded) trên pin

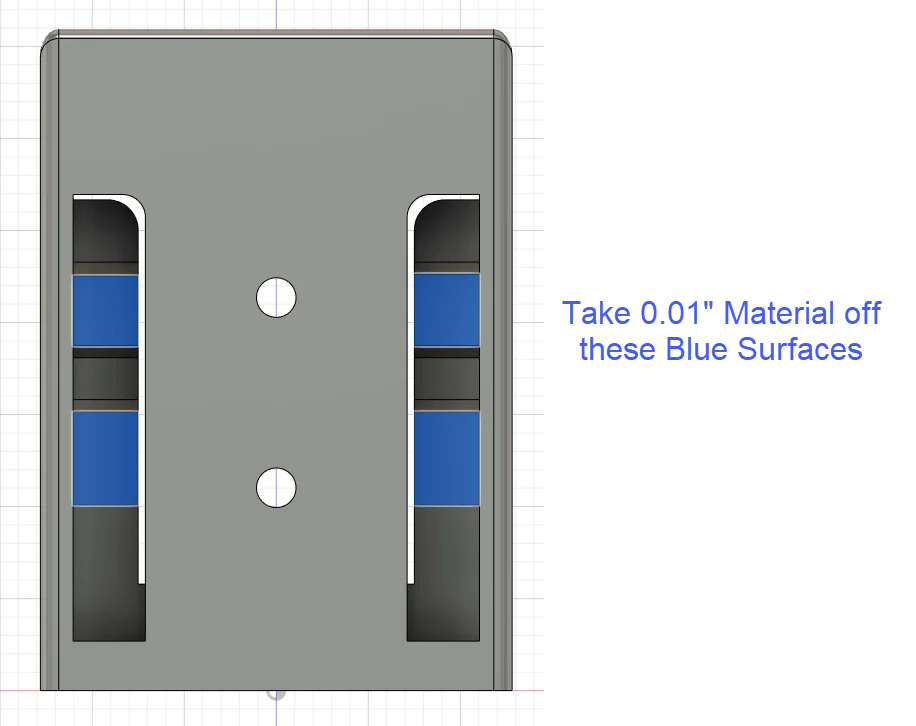

• bớt 0.1 in ở bề mặt phía trên của các ngàm (clips) — phần trượt vào dưới các gờ (overhangs) của pin

• giảm rất nhiều chiều cao của ngàm tương tác với cái “snap” ở trên đỉnh pin (nút bấm bạn nhấn xuống để nhả pin khỏi cover)

• thêm nhiều bo góc (radii) cho đẹp hơn

Mình đã in thử bằng cả PLA lẫn PETG và thấy đều hoạt động ổn. Chỉ còn lại là kiểm tra độ bền lâu dài của kiểu fit lỏng hơn này. Chắc chắn sẽ mòn thôi… chỉ là mòn nhiều hay ít… Nhưng cũng không ảnh hưởng nhiều đâu, vì cái ngàm ở trên đỉnh pin mới là thứ giữ pin cố định.

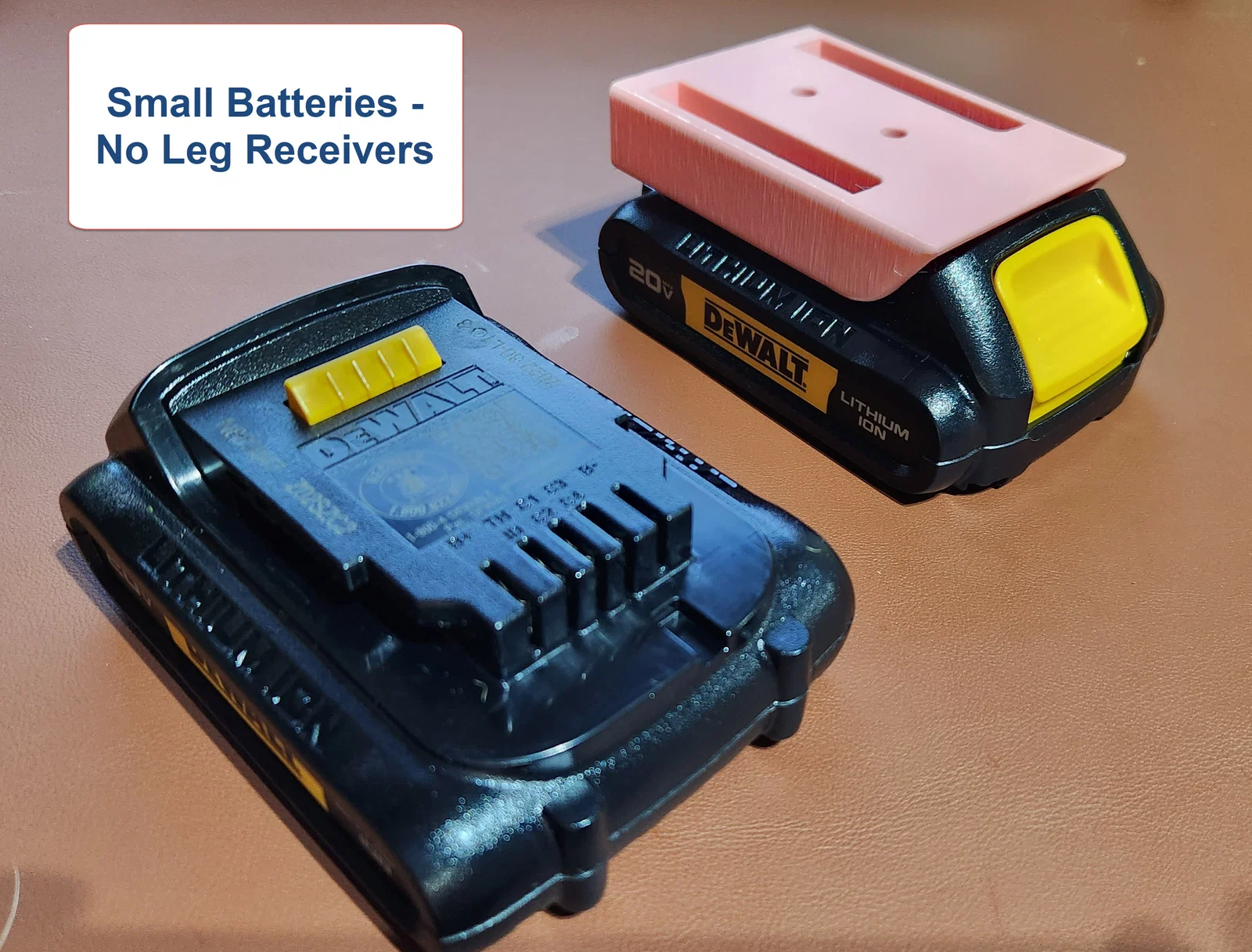

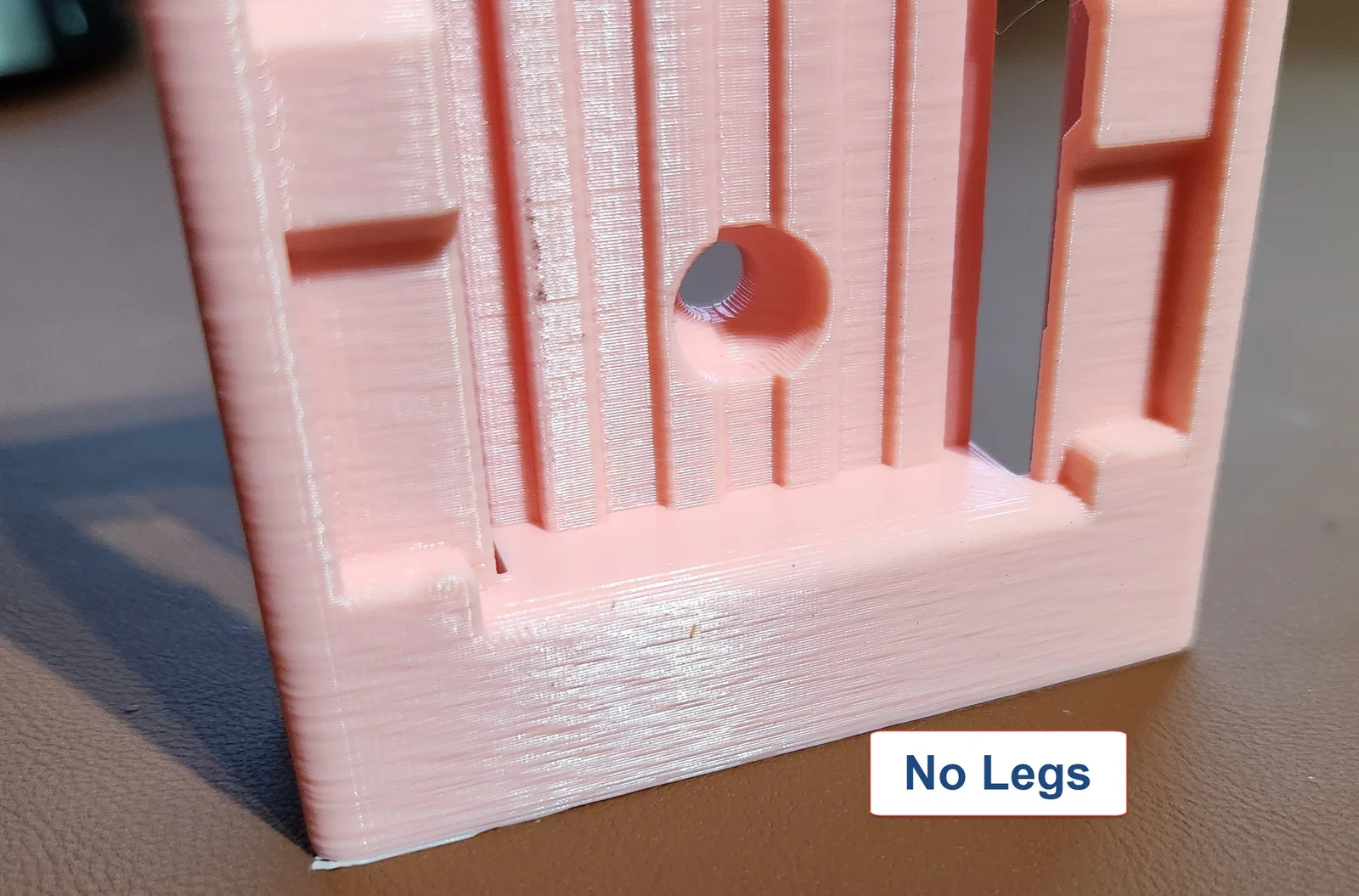

Update 7/16/23: thêm phiên bản không có 2 chân. Hình như con Dewalt impact driver mới của mình dùng pin nhỏ hơn, không có phần receiver lò xo để gài 2 chân…

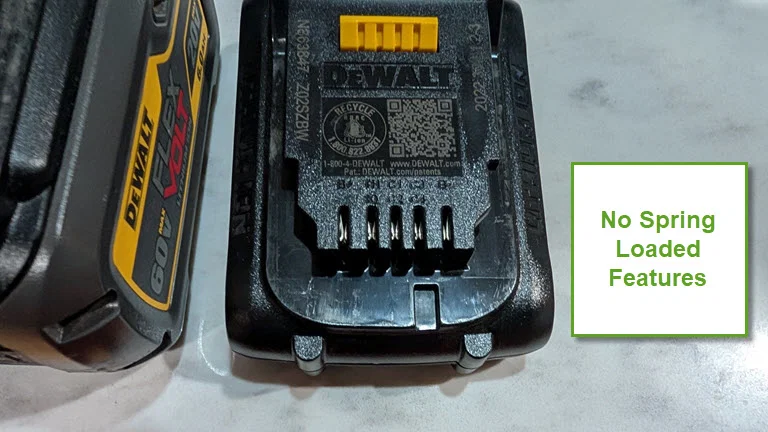

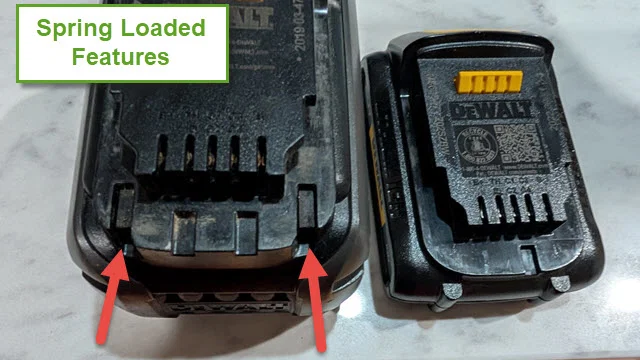

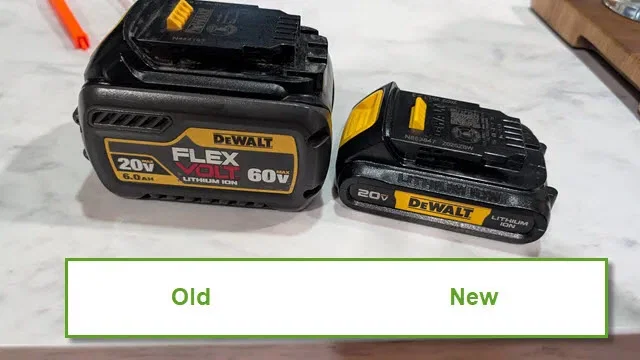

Update 7/9/25: Có 2 thiết kế cho phần này: một bản có chân và một bản không có. Loại pin bạn dùng sẽ quyết định nên xài bản nào. Hai cái chân thực ra dùng cho mấy cục pin đời cũ, to hơn của mình. Nó có cơ cấu lò xo (spring loaded) bị nén lại khi bạn gắn pin vào (hoặc gắn vào battery holder). Khi bấm nút, cơ cấu này giúp đẩy pin ra để tháo dễ hơn — gần như bật ra luôn. Mình nghĩ nó có là vì pin đời cũ to/nặng hơn nhiều so với pin đời mới nhỏ gọn. Vậy nên… bạn xem thử phần mặt trên của pin có giống một trong hai hình ở 2 tấm hình cuối không. Nếu có cơ cấu spring loaded thì in bản có chân. Nếu không có thì in bản không chân. Bản không chân thì nhìn chung dùng kiểu nào cũng được… Hy vọng giúp được bạn.
