Case CYD Klipper chạy pin (Battery Powered CYD Klipper Case)
Case cho màn hình CYD Klipper chạy pin để cầm đi vòng vòng trong xưởng, điều khiển máy in Klipper linh động. Thiết kế kéo dài case, khe friction fit cho TP4056 + pin Li-Ion, lỗ gắn công tắc toggle và chỗ cài bút stylus.
Mô tả

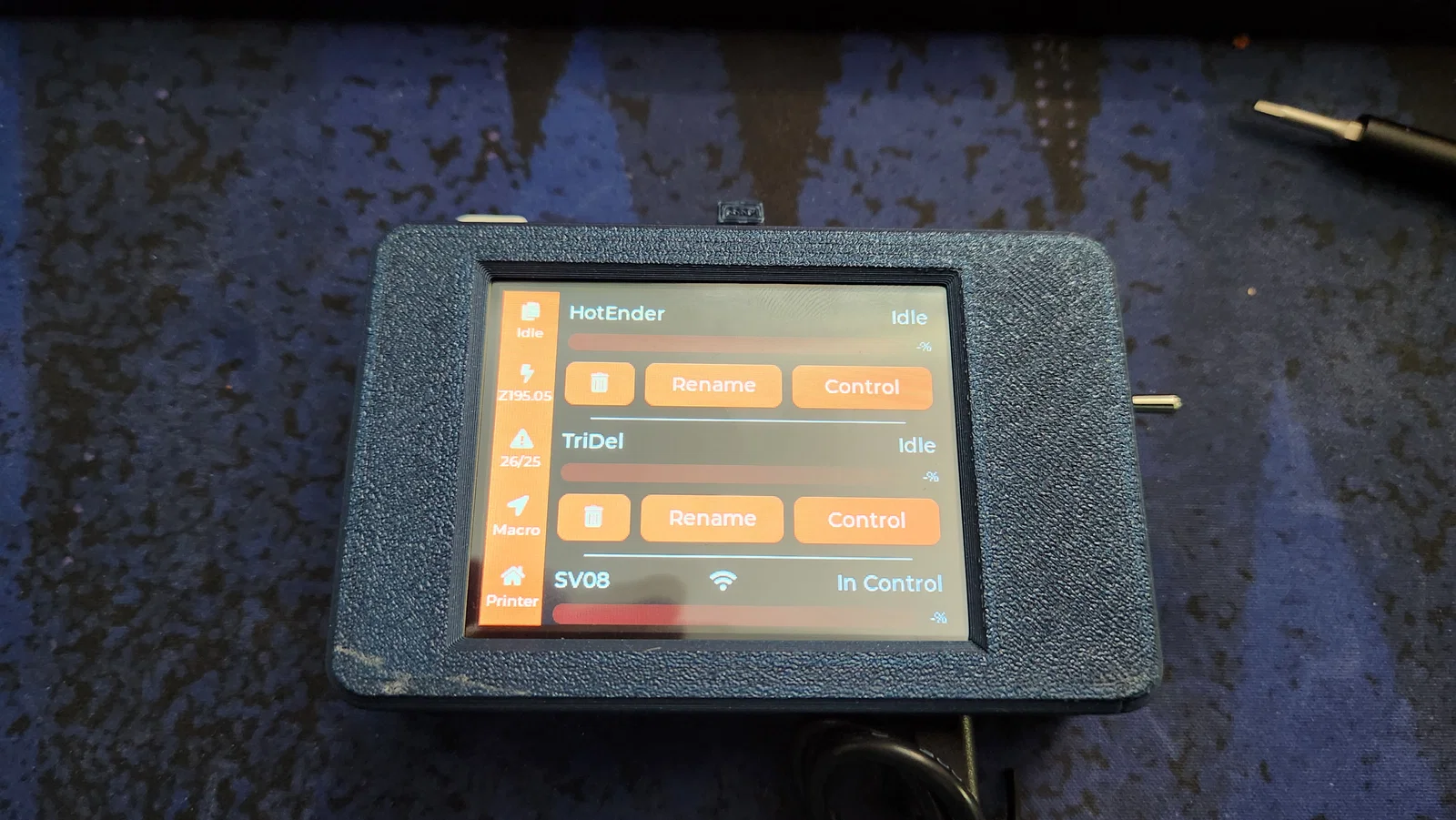

Mình coi video của TT về cái màn hình này và dự án CYD Klipper là nghĩ ngay tới chuyện sẽ hay ho cỡ nào nếu có phiên bản chạy pin để mình cầm đi vòng vòng trong xưởng, đi từ máy này qua máy kia. Vậy là bản CYD Klipper chạy pin ra đời.

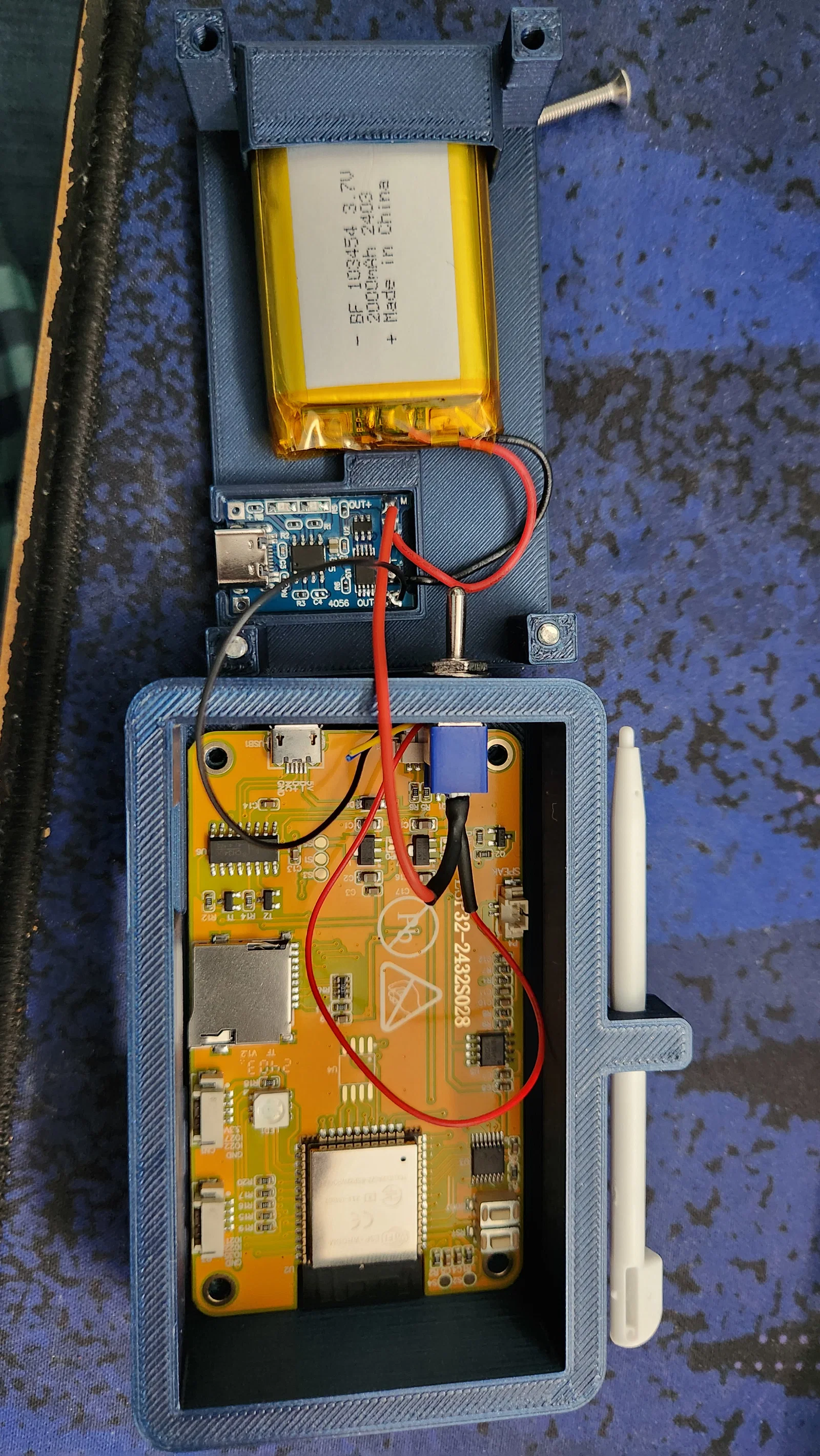

Mình kéo dài (elongate) cái case gốc và thêm các khe friction fit để gắn TP4056 và pin Li-Ion, đồng thời khoét lỗ để gắn một công tắc toggle nhỏ. Mình cũng thêm chỗ cài bút stylus để giảm bớt nguy cơ… thế nào cũng làm mất. Mình dùng đúng cái connector đi kèm với màn hình cho phần cấp nguồn vào màn hình. Mình dự tính sẽ làm V2 dùng mạch sạc nhỏ hơn và có hệ gắn nam châm để cất và sạc, nhưng muốn xài thử bản này một thời gian để chắc chắn nó chạy ổn định và để hiểu rõ hơn về thời lượng pin.
Mình khuyên in bằng PLA Pro hoặc PETG để khỏi bị gãy cái ngàm giữ stylus khi sử dụng. Mình đang dùng Polymaker PLA Pro và hiện tại thấy vẫn ổn. Đây là mẫu đầu tiên của mình có holder kiểu friction fit mà dự kiến sẽ bị bẻ/ấn nhiều lần, nên vẫn cần test thêm để coi PLA Pro có “chịu nổi” không.
Cập nhật thời lượng pin:
Mình để thiết bị bật khoảng 20 tiếng, kết nối với 3 máy in Klipper của mình. Mỗi lần xuống thao tác gì trên máy in thì mình dùng nó để điều khiển thay vì giao diện tại máy. Cuối ngày màn hình bắt đầu nhấp nháy nhưng vẫn dùng được. Qua đêm thì tới lúc nào đó pin tụt dưới mức điện áp ngắt của TP4056 nên nó tắt. Mình nghĩ nếu coi như thiết bị tạm thời—để trong tạp dề hoặc để gần cửa, bật lên lúc làm bảo trì rồi tắt khi đi ra—thì bạn có thể kỳ vọng dùng được cỡ 1–2 tuần. Sau này khi mình ra bản V2 với dock sạc nam châm thì sẽ còn tiện hơn nữa.
