Voron 0.2: Auto Z nozzle touch switch + wiper (cho Kirigami bed frame)

Tự động Z calibration trên Voron 0.2!

Đây là một bộ mount cho nozzle wiper và touch microswitch, gắn trực tiếp lên Kirigami bed frame trên máy in Voron 0.2.

Nó cho phép dùng plugin Klipper Z calibration với máy 0.2.

Phần nozzle wiper lấy cảm hứng từ model này.

Thiết kế cơ cấu kích switch cơ bản được lấy cảm hứng từ cái gọi là Sexbolt mod.

Linh kiện cần có (BOM)

Cho Z touch switch:

• 1x M3x10 BHCS
• 1x ống lót đồng (6x4x5 mm, od x id x h)
• 1x chicago / book screw M3 (ví dụ loại này)
• 1x Kailh GM4.0 microswitch

Cho nozzle wiper:

• Một cái vòng silicone nấu trứng dùng rất ổn (Amazon DE / Amazon UK)
• 1x M3x20 BHCS

Cho phần gắn tổng thể:

• 1x M3x8 BHCS
• 1x M3 heat set insert

Lắp ráp

Switch

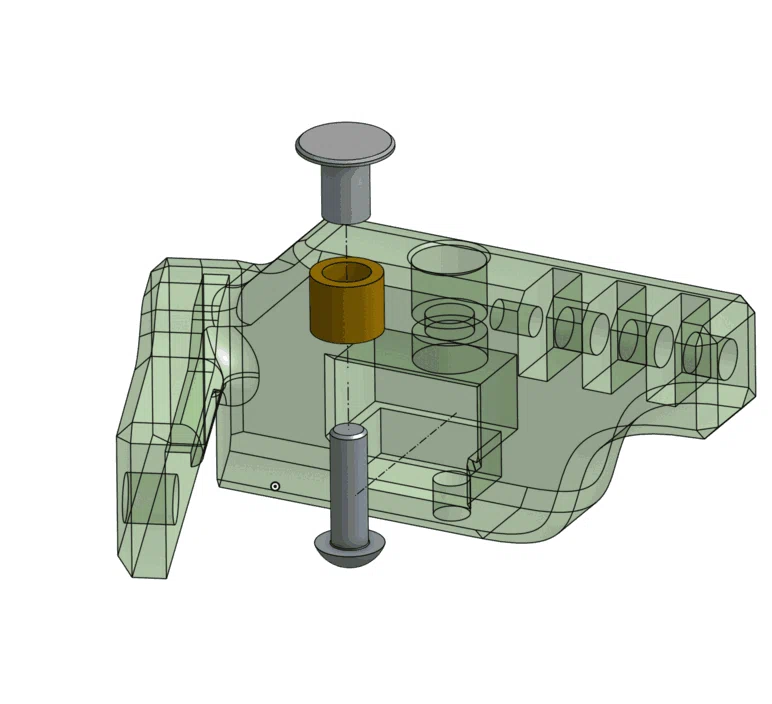

Lắp ống lót đồng và Chicago screw vào mount từ phía trên, siết bằng ốc M3x10 từ phía dưới.

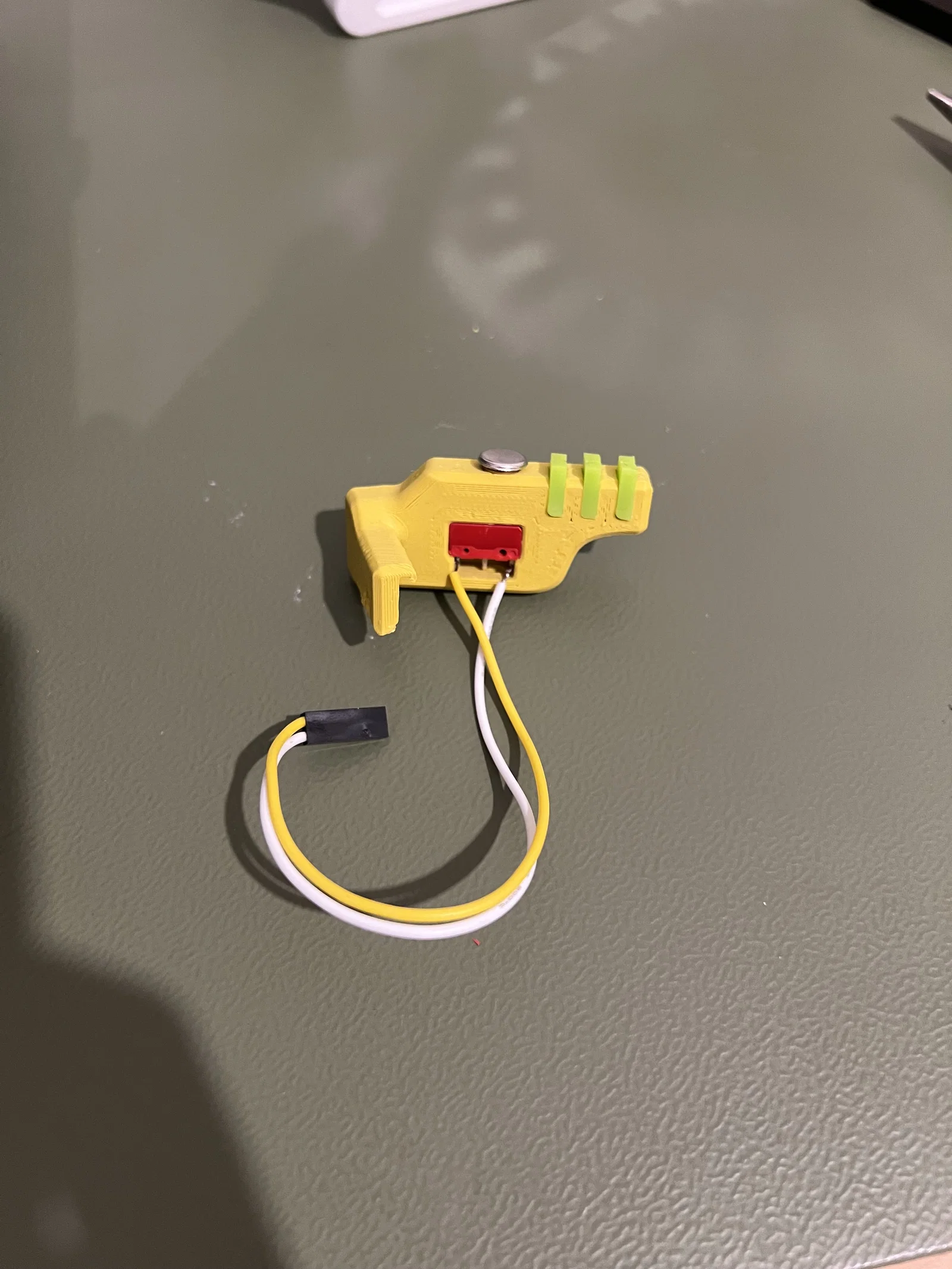

Gắn microswitch vào phần khoét sẵn và đảm bảo đầu ốc tì đúng lên phần switch thực sự. Có thể cần tỉa nhẹ các cạnh sắc trên thân microswitch bằng dao rọc giấy/dao thủ công. Fit sẽ rất khít.

Nozzle wiper

Cắt vòng silicone nấu trứng thành 3 miếng cỡ khoảng 6x9 mm.
Nhét vào các rãnh và siết cố định bằng ốc M3x20. Có thể chọc lỗ trước để vặn ốc vô dễ hơn.

Gắn lên máy

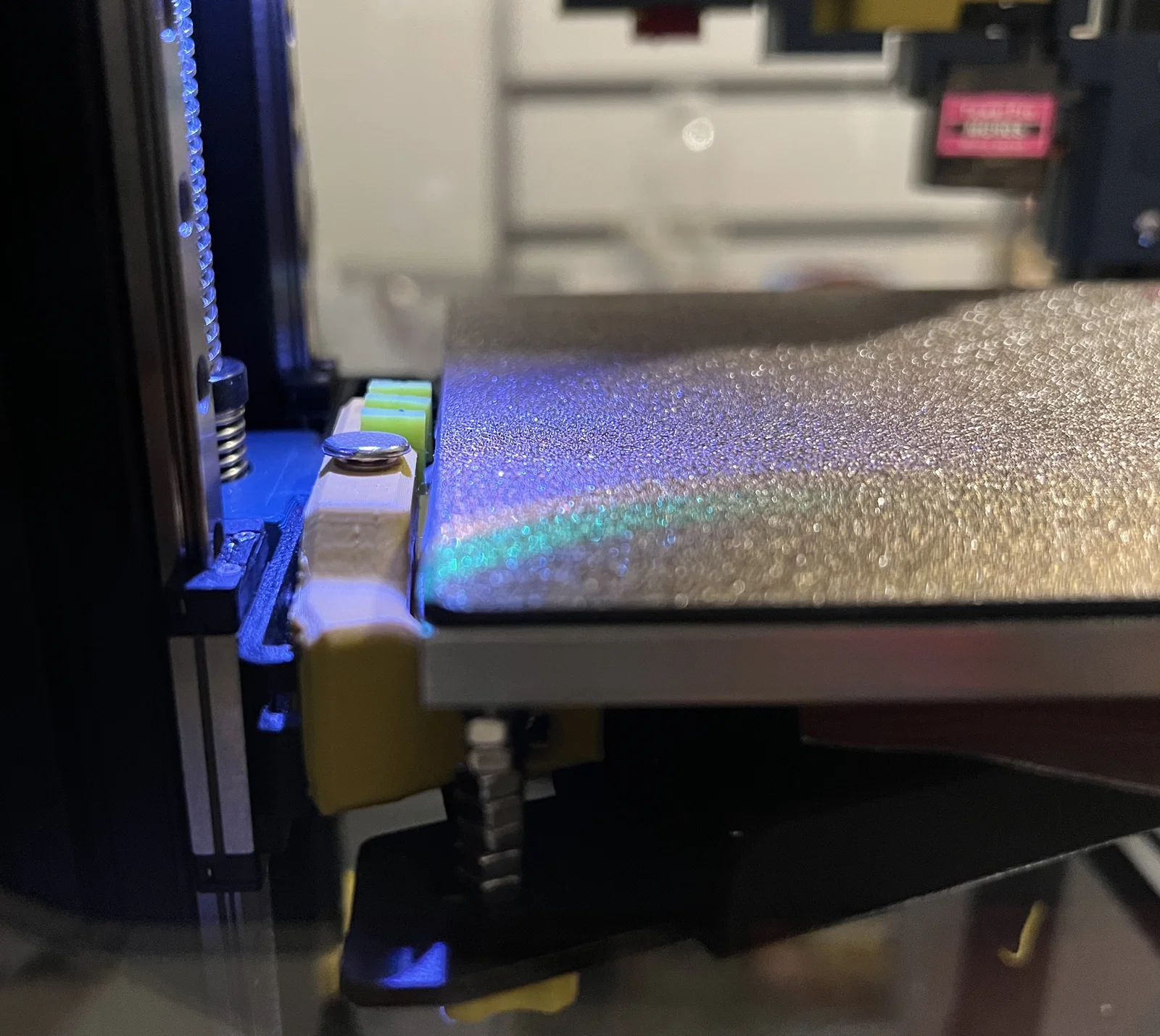

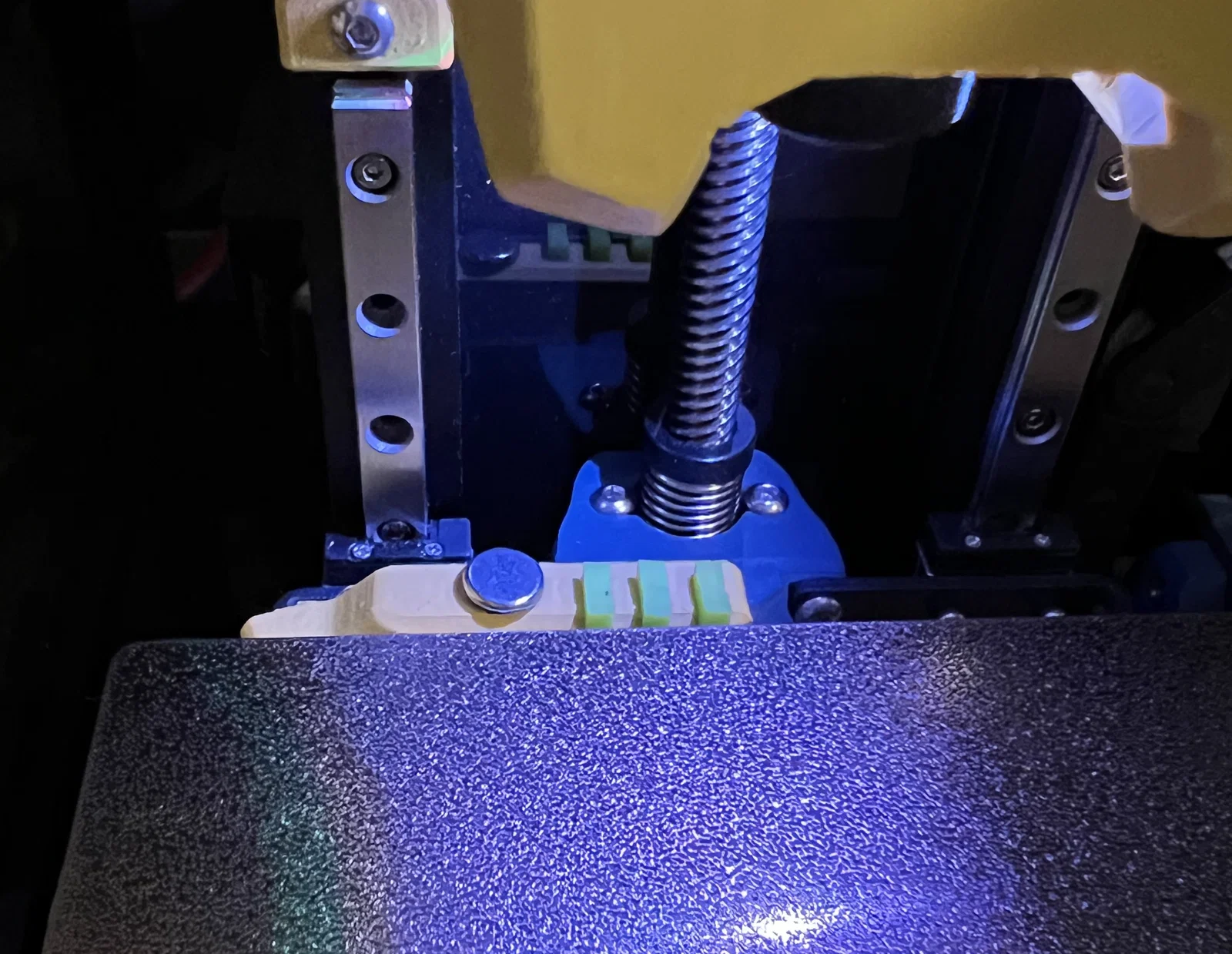

Ép heat set insert vào lỗ bên hông, rồi lắp lên Kirigami bed và siết bằng ốc M3x8.

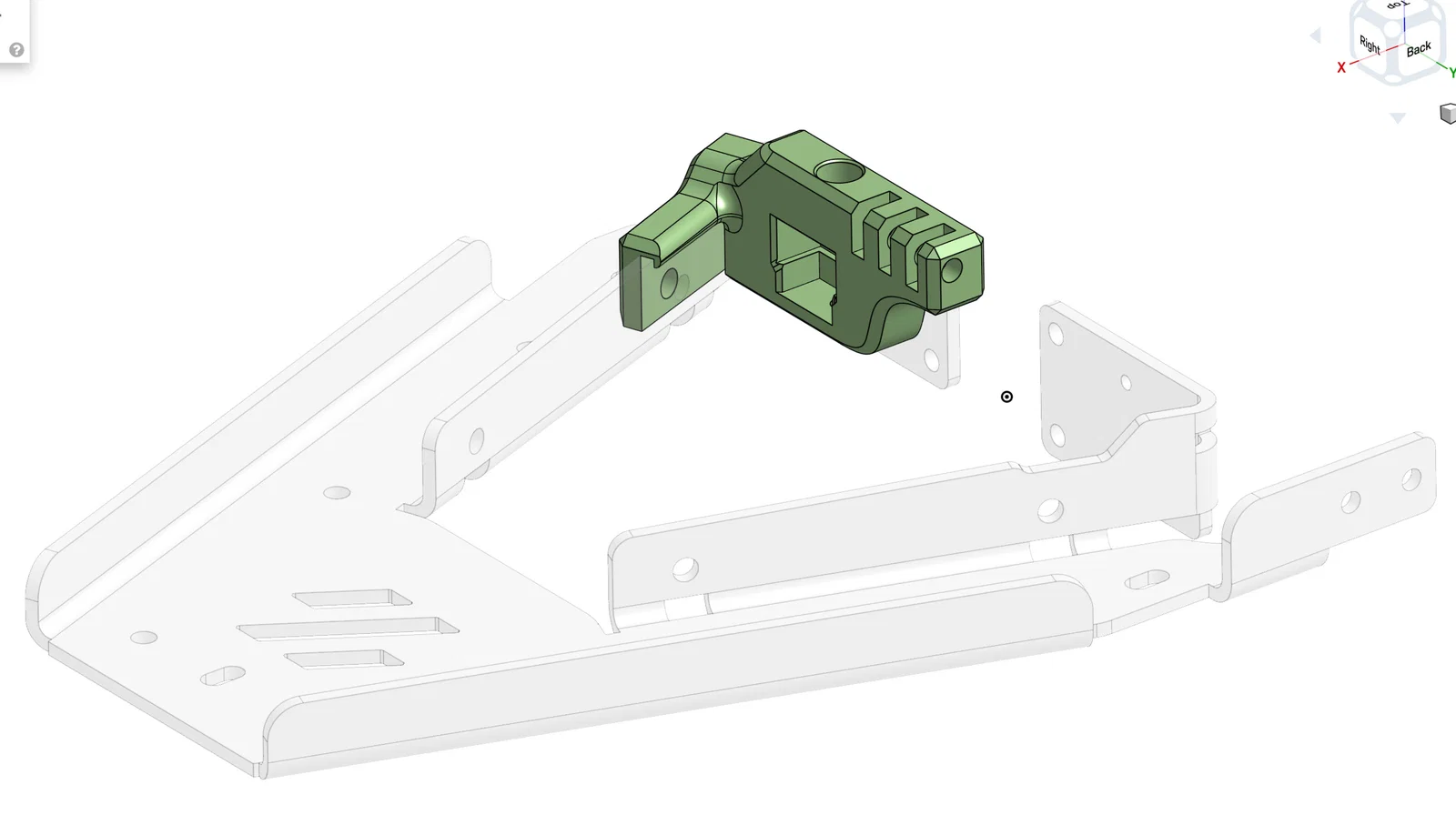

CAD Model

Mình thiết kế trên OnShape, model để public.
