Thước đo độ sâu chỉnh được cho Table Saw, Drill Press, Router (Imperial & Metric)

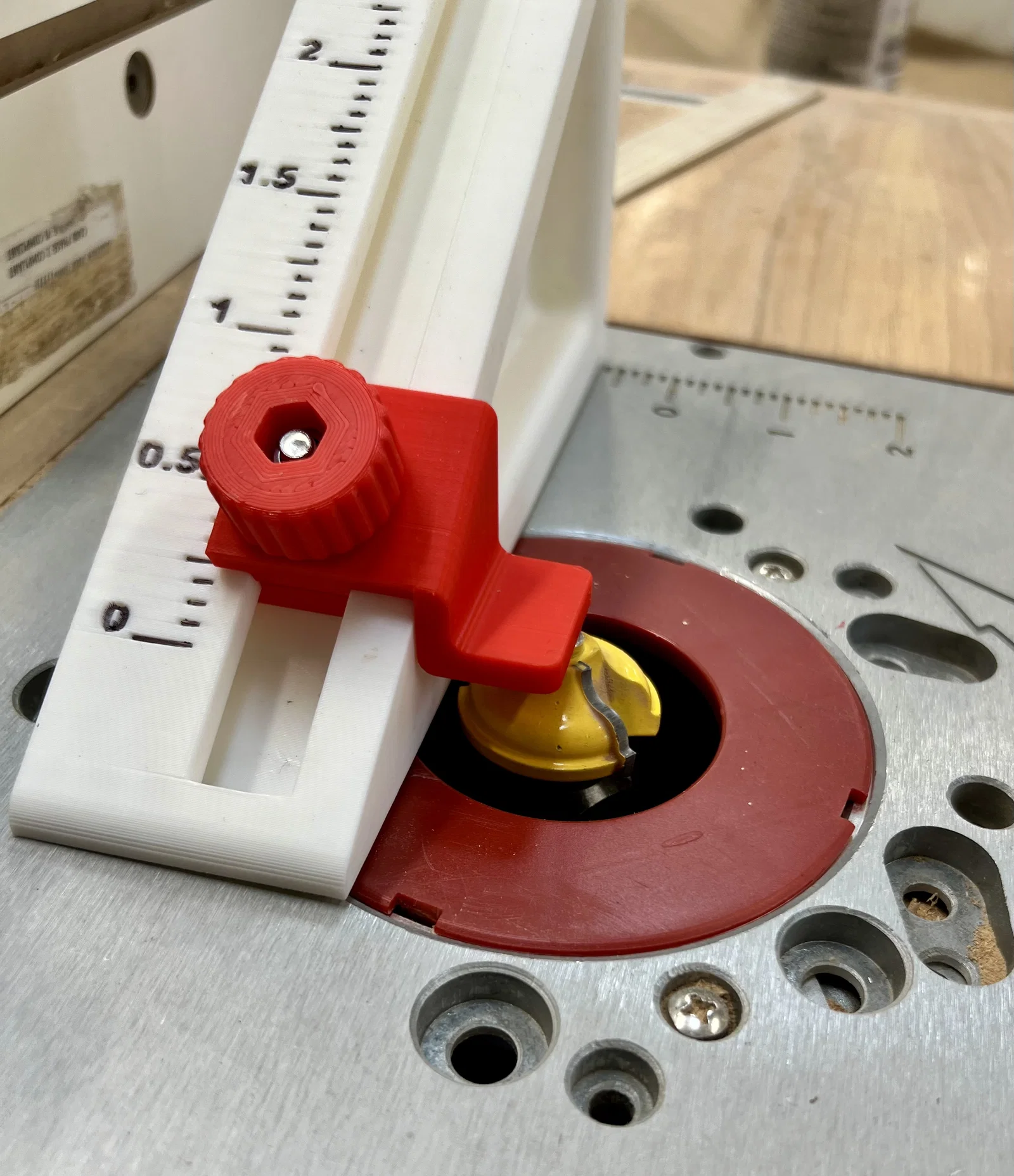

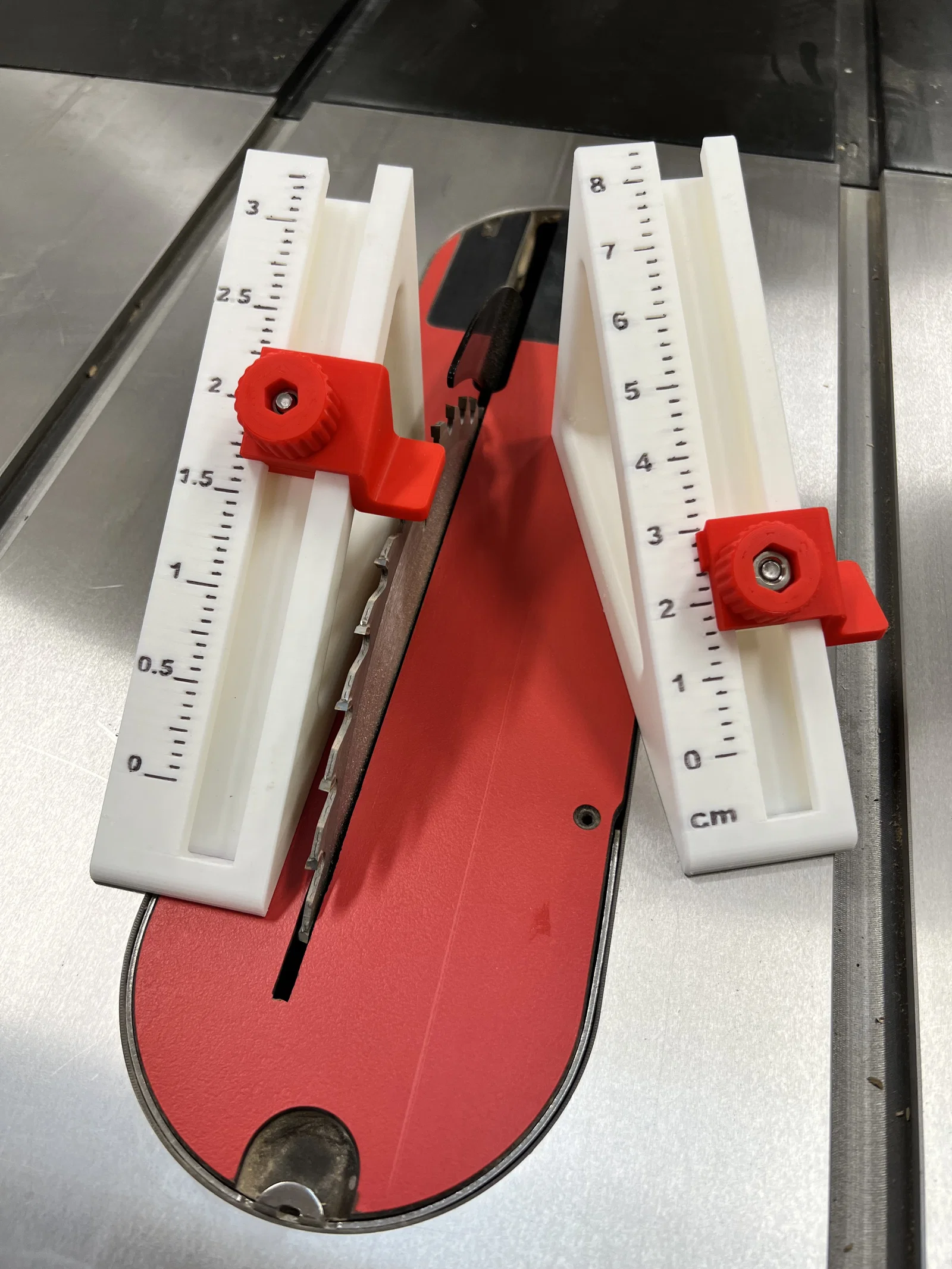

Đây là một bộ model cho thước đo độ sâu (adjustable depth gauge), dùng như trợ thủ trong xưởng gỗ để canh độ cao lưỡi Table Saw, độ cao mũi Router, hoặc độ sâu hành trình (plunge depth) của Drill Press. Mình đang dùng đúng cho các mục đích đó, nhưng chắc chắn thước này còn xài được cho nhiều việc khác nữa. Mình có kèm cả bản Imperial (thang đo theo inch) và Metric (thang đo theo cm). Các mẫu này có thể in không cần supports, tuy nhiên chất lượng in sẽ đẹp hơn chút nếu bật supports và lượng supports phát sinh cũng không nhiều.

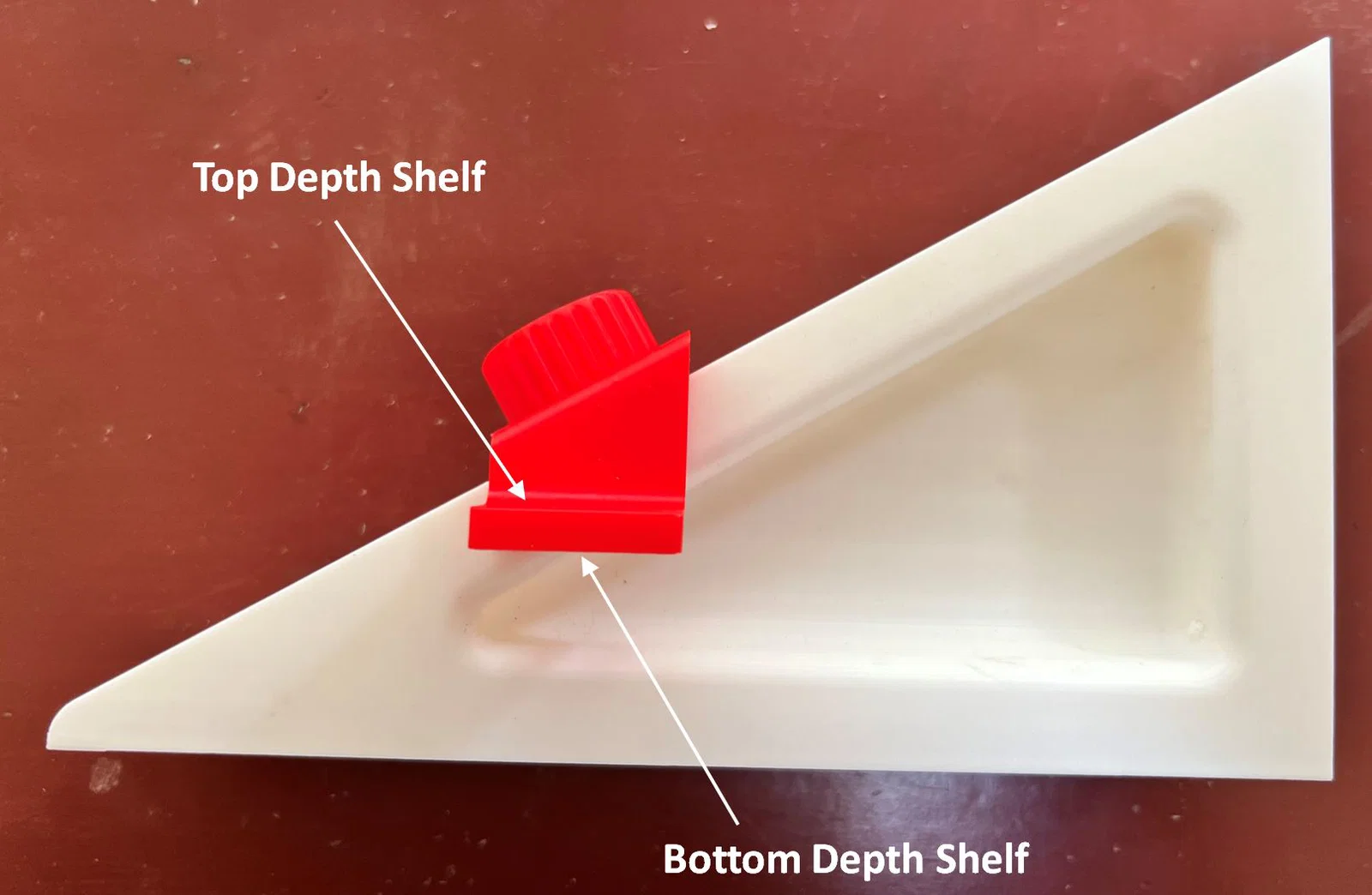

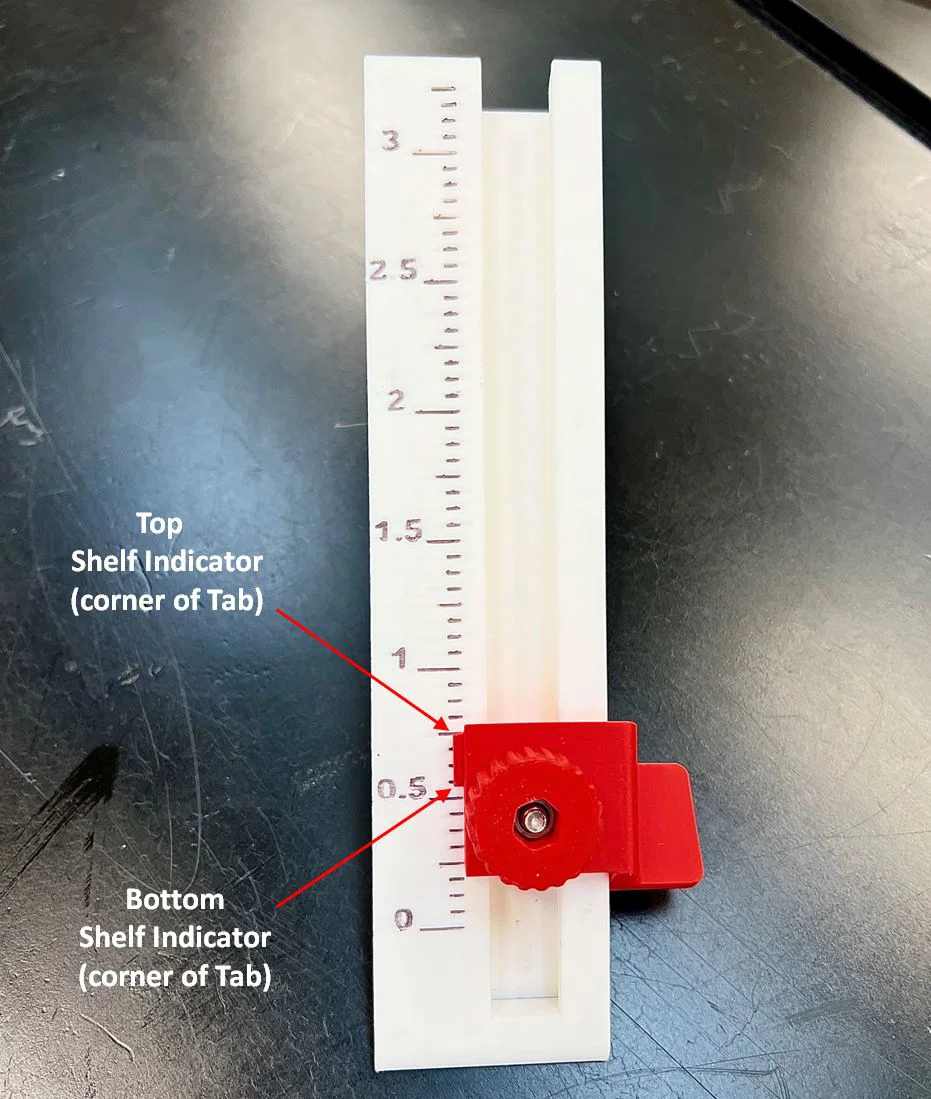

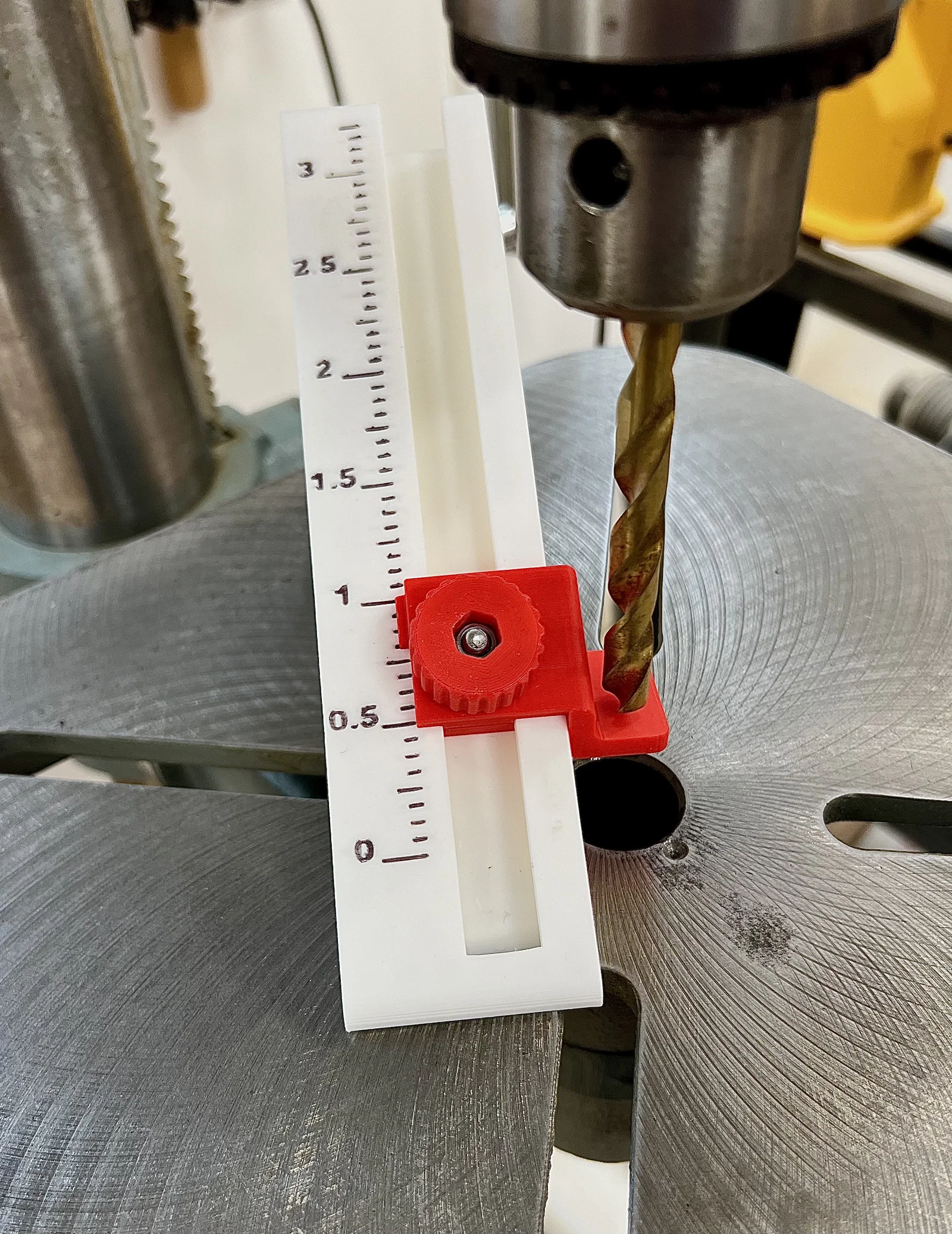

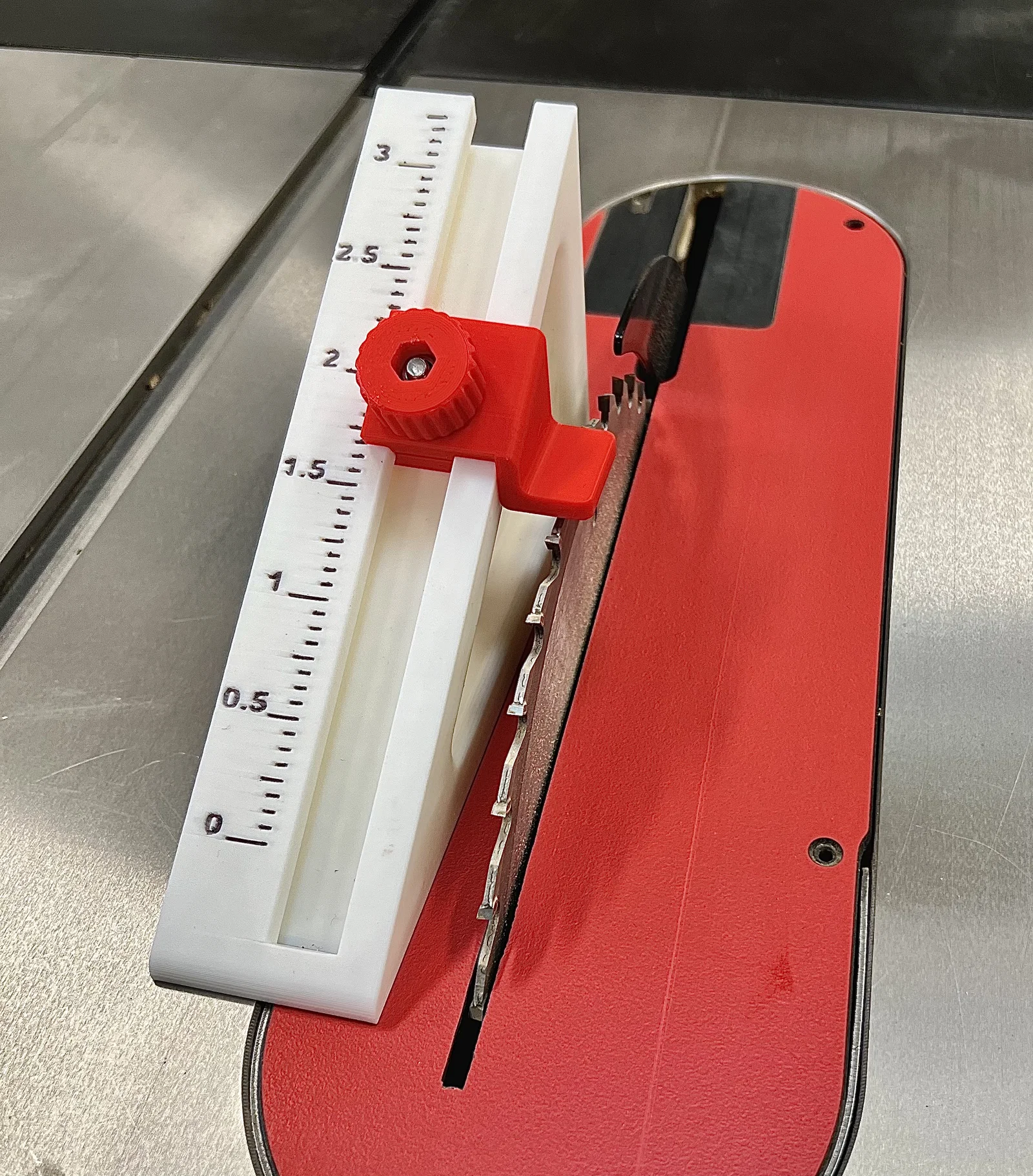

Phần Caliper có Top Shelf và Bottom Shelf để canh độ sâu/độ cao. Bottom Shelf dùng để canh chiều cao so với mặt bàn, ví dụ như bàn Table Saw. Sau khi chỉnh Caliper, nâng lưỡi Table Saw lên cho chạm vào Bottom Shelf. Top Shelf cao hơn 5 mm và được thiết kế để dùng với Drill Press khi canh plunge depth. Ở phía thước (ruler side) của caliper có một Tab. Mép dưới của Tab tương ứng với chiều cao so với mặt bàn của Bottom Shelf. Phần đỉnh của Tab tương ứng với chiều cao so với mặt bàn của Top Shelf.

Main Body: chọn Main Body Imperial hoặc Main Body Metric. Khuyến nghị in Main Body bằng PLA với layer height 0.2mm, 15% infill và 2 wall loops. Main Body có vị trí gắn tối đa 6 nam châm kích thước 10 mm x 2.7mm; thường chỉ cần gắn 4 cái ở bốn góc là đủ. Nam châm là tùy chọn, không bắt buộc. Nam châm sẽ khít rất chặt trong hốc và cần dùng lực khá mạnh để ép vào. Mục đích là để nam châm không rơi ra khi sử dụng. Nếu dùng nam châm, nhớ ép ngồi sát và phẳng (flush) vì nó có thể ảnh hưởng đến sai số độ sâu. Ngoài ra, nếu dùng nam châm thì nên bật supports để giữ đúng dung sai của phần hốc.

4/1/2024: bản Metric body ban đầu có khoảng cách 2mm giữa các vạch chia. Mình đã thêm một model có vạch chia mỗi 1mm.

Slider: Slider cần 3 thành phần (TSlot, Caliper và Knob). Mình đã kèm 2 bộ: một bộ dùng ốc M5, và bộ còn lại dùng ốc 1/4x20. Hãy chọn đúng bộ 3 file theo loại hardware bạn dùng. M5 hoặc 1/4x20 đều dùng được với bất kỳ main body nào. Cá nhân mình thích M5 hơn, tuy nhiên 1/4x20 có thể dễ kiếm hơn với một số bạn.

TSlot: khuyến nghị in với layer height 0.15 hoặc 0.16mm và 5 wall loops. Supports là tùy chọn, nhưng để giữ đúng hình dạng phần hốc đầu ốc lục giác (hex screw-head cutout) thì khuyến nghị bật supports.

Caliper: khuyến nghị in với layer height 0.15 hoặc 0.16mm và 5 wall loops. Không cần supports.

Knob: khuyến nghị in với layer height 0.15 hoặc 0.16mm và 5 wall loops. Supports là tùy chọn, nhưng để giữ đúng hình dạng phần hốc đầu ốc lục giác thì khuyến nghị bật supports.

Hardware: thước đo độ sâu cần ốc lục giác M5-20 kèm ê-cu tương ứng, hoặc ốc lục giác 1/4-20 dài 0.75" kèm ê-cu tương ứng.

Assembly: lắp ráp khá đơn giản. Đầu tiên lắp Slider bằng cách luồn bolt vào chi tiết TSlot. Tiếp theo gắn Caliper lên bolt rồi vặn Knob vào. Nhét ê-cu vào trong Knob và xoay Knob cho đến khi ê-cu ăn ren với bolt. Cuối cùng, đưa cụm Slider Assembly vào main body. Canh độ sâu mong muốn và siết chặt knob lại.
