Chùy của Sauron (Sauron's Mace) – Mẫu in 3D cosplay/props

Một cây chùy để cai trị tất cả?

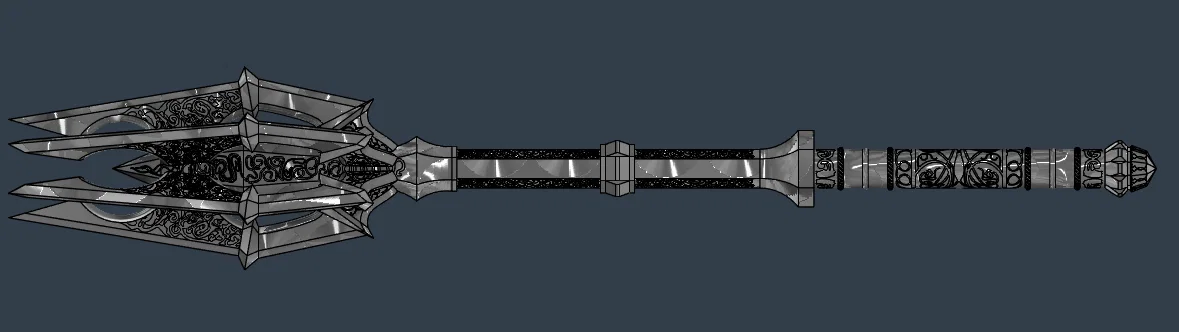

Trên mạng cũng có vài bản dựng chùy của Sauron, nhưng mình thấy chưa thật sự “tới” (thiếu hoa văn/hoạ tiết), với lại cũng chưa được tối ưu cho in ấn và lắp ráp (cần kết cấu bên trong; phải hậu kỳ khá nhiều). Nên mình quyết định tự dựng một phiên bản từ đầu để đúng với mong muốn của mình cho một món trưng bày. Bản bạn thấy ở đây là model do mình tự thiết kế hoàn toàn trong Fusion. Hy vọng bạn sẽ thích.

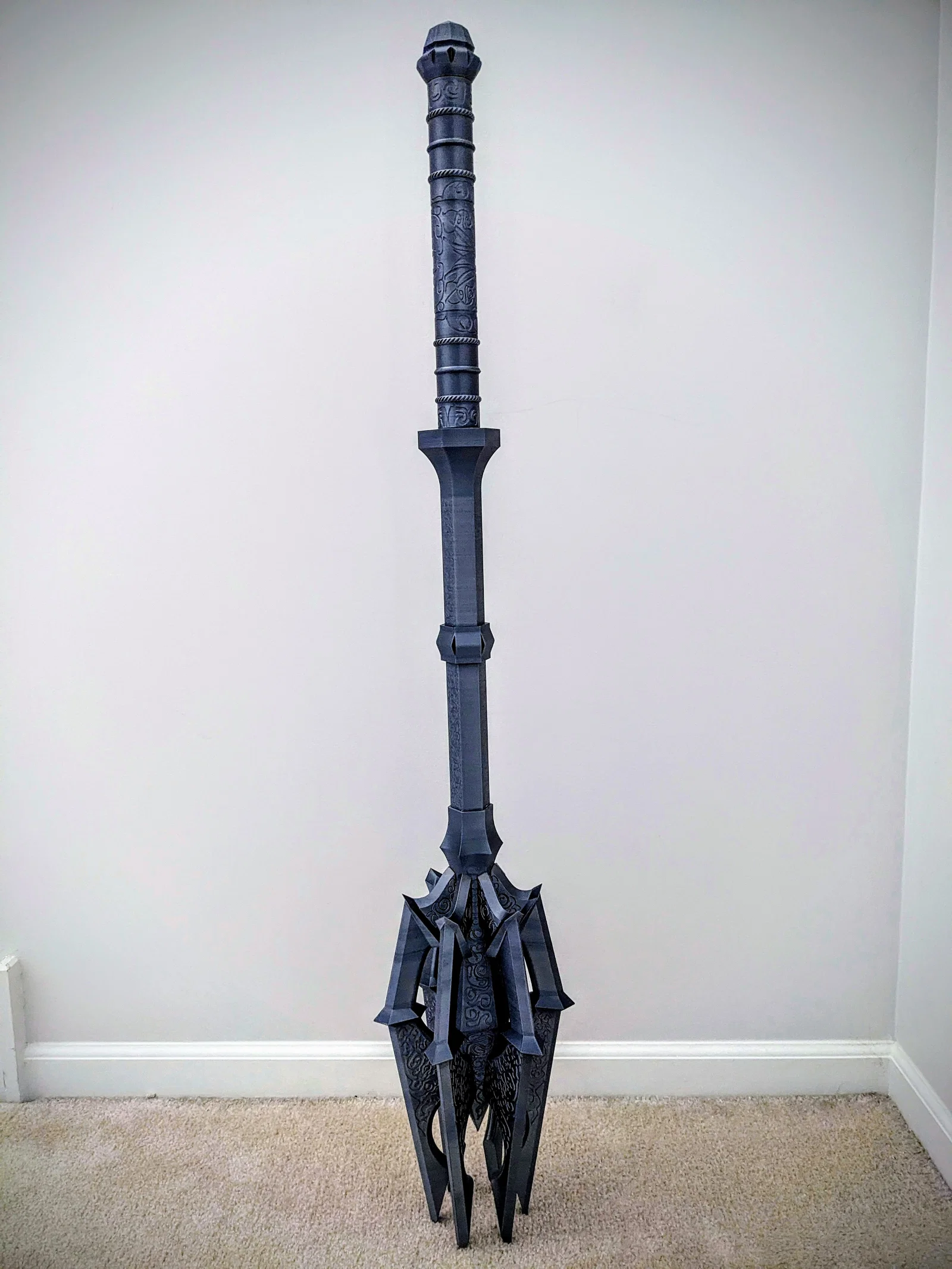

Model này gồm 21 chi tiết và 8 connector để tạo thành một cây chùy dài khoảng ~46 inch và có thể nặng hơn 2kg.

Mẹo In (Printing Tips)

1. Bản in của mình dùng filament silk vì mình không thích hậu kỳ. Một vài phần có thể in nằm, nhưng mình đã thiết kế để tất cả đều in theo phương thẳng đứng. Nếu dùng silk PLA, mình rất khuyến nghị in mọi chi tiết cùng một orientation để ra bề mặt đẹp và đồng đều nhất.
2. Mình chỉ có máy P1S và đã tối ưu để tận dụng gần như toàn bộ không gian theo chiều cao của dòng máy cỡ đó. Nếu bạn dùng máy nhỏ hơn thì mình xin lỗi trước, nhưng có thể sẽ có vài chỗ bạn dùng slicer để làm nhỏ bớt chi tiết.
3. Support mình dùng là slim tree supports. Mình đã upload print profiles mình dùng, có kèm manual tree supports. Phần ren (threads), hoa văn/hoạ tiết (patterning), và các overhang nhỏ (ví dụ như các vòng trên tay cầm) thì không cần support.
4. Mình rất khuyến nghị in phần ren dài hơn của chi tiết Lower Handle (Upper) theo hướng quay lên trên. Đây sẽ là điểm yếu vì nó nối phần tay cầm dưới với phần còn lại của cây chùy. Nếu in phần ren quay xuống thì sẽ phải được support và mối nối sẽ yếu hơn. Mình cũng khuyên tăng số lớp bottom và top để chi tiết này chắc hơn.
5. Vì các lưỡi (blades) được tối ưu để in thẳng đứng, nên các chốt (pegs) sẽ cần support. Nhớ vệ sinh sạch phần support này vì nếu chốt bị “độn” to quá có thể ảnh hưởng đến độ khít khi lắp.
6. Filament silk có thể bị banding lạ khi tốc độ làm mát khác nhau, nên nếu dùng silk filament, bạn nên cân nhắc in từng chi tiết riêng lẻ. Mình đã làm vậy để đảm bảo độ đồng nhất của bề mặt.
7. Bản in này có thể tốn từ khoảng 1kg đến 2kg filament. Dù sao đi nữa, mình rất khuyến nghị làm các đoạn tay cầm dưới chắc hơn nhiều so với phần trên, hoặc lý tưởng nhất là để fully walled. Print profiles của mình cho ra cây chùy nặng khoảng 1.7kg.

Mẹo Lắp Ráp (Assembly Tips)

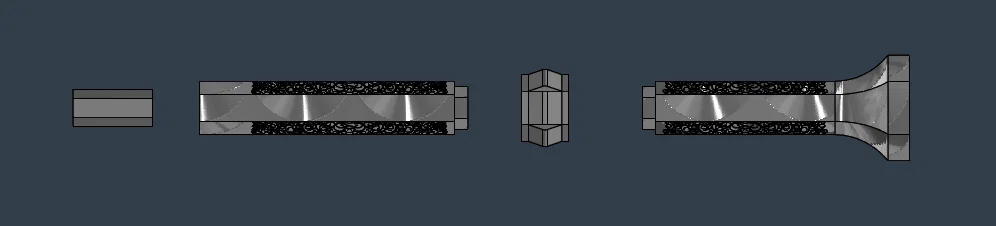

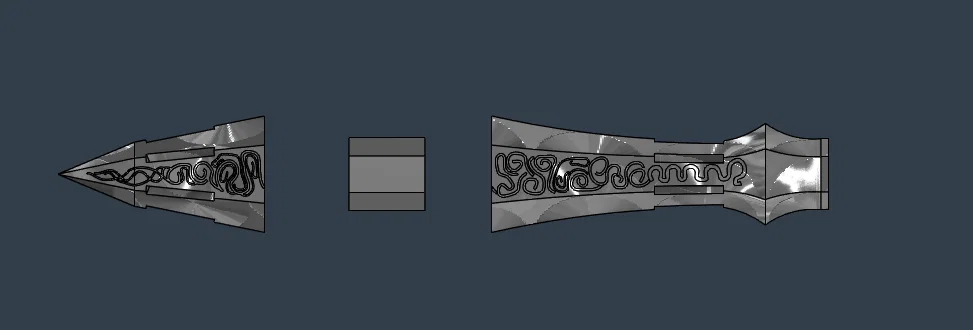

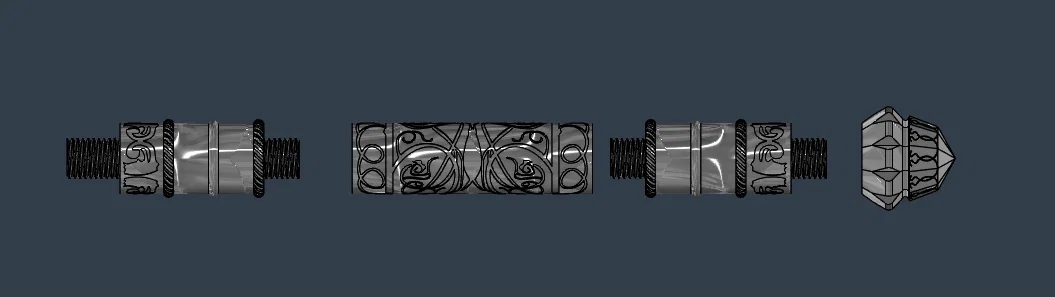

1. Lắp ráp nhìn chung khá dễ. Mình có đính kèm hình ảnh model trong Fusion dạng exploded theo từng cụm để bạn dễ theo dõi khi ráp. Mình khuyên lắp từ dưới lên trên. Ngoài ra nên dry fit từng cụm trước khi dán keo hết. Sau khi dán xong bất kỳ cụm nào, mình khuyên để cure 24 giờ rồi hãy dán/nối sang các cụm khác.
2. Phần ren đã được chừa offset khá thoải mái, nên các chi tiết sẽ vặn vào nhau dễ. Hãy dry thread tất cả theo đúng thứ tự, rồi tháo ra và nhỏ vài giọt keo CA glue lên phần ren. Để cure qua đêm.

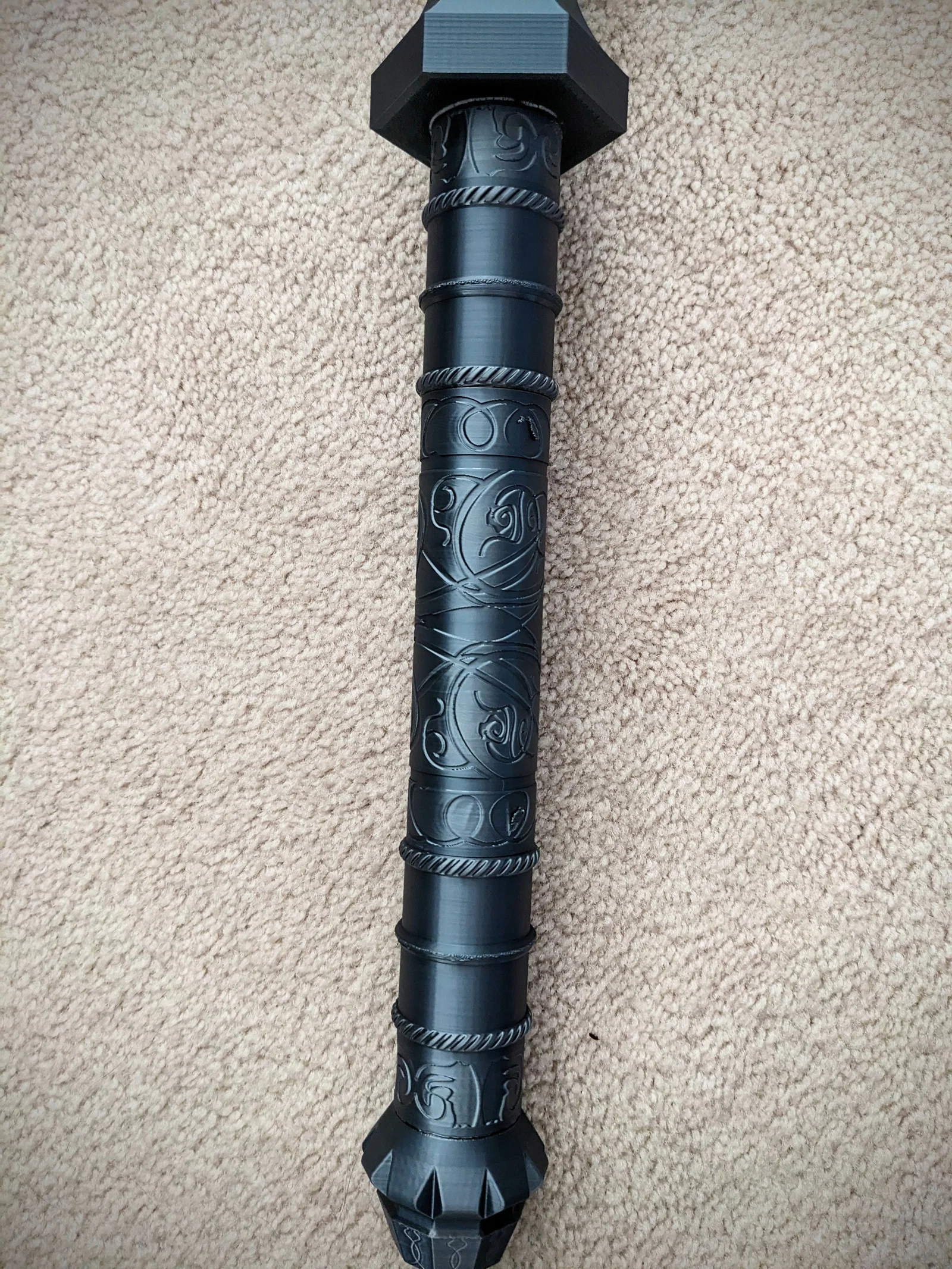

3. Với cụm tay cầm trên (upper handle), dùng connector và CA glue để nối phần dưới và phần trên lại với nhau. Để cure 24 giờ.
4. Sau khi cả cụm tay cầm dưới và tay cầm trên đã cure, vặn cụm tay cầm dưới vào cụm tay cầm trên. Dùng CA glue để cố định vĩnh viễn. Đây sẽ là điểm yếu nhất trên cây chùy, nên làm cẩn thận.
5. Nối hai chi tiết pike trên và dưới bằng connector lớn và CA glue. Để cure 24 giờ.
6. Dùng connector nhỏ hơn để nối tay cầm với cụm pike. Canh khít (fit) rồi dán CA glue và để cure.

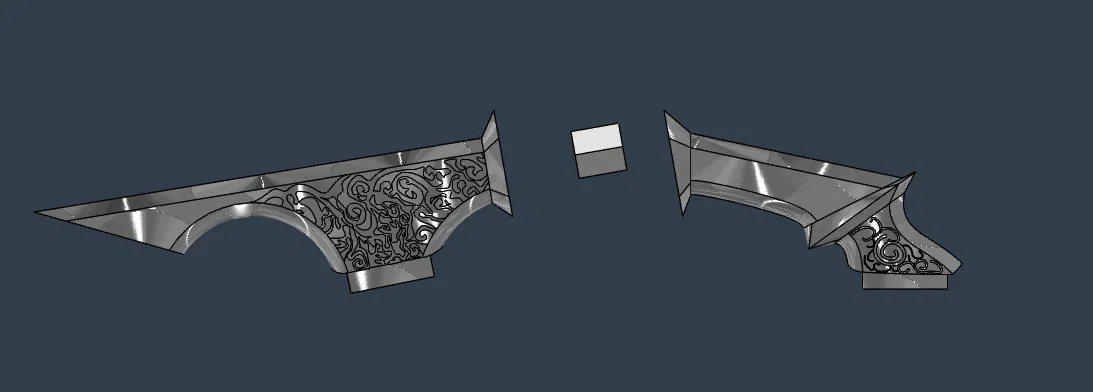

7. Dry fit từng phần lưỡi trên và lưỡi dưới vào đúng vị trí tương ứng trên pike. Nếu không thể vào mà chỉ cần lực nhẹ, hãy đảm bảo bạn đã gỡ hết vật liệu support. Cách lắp lưỡi hợp nhất với mình là:
   1. Nhỏ vài giọt CA glue vào từng lỗ trên pike
   2. Dán blade connector vào lưỡi dưới
   3. Nhỏ keo lên đầu connector rồi đặt lưỡi trên lên lưỡi dưới và connector (cách này sẽ cho bạn vài giây để tách ra khi canh đưa vào lỗ trên pike)
   4. Đưa lưỡi dưới vào một phần trong lỗ trên pike
   5. Đưa lưỡi trên vào một phần trong lỗ trên pike
   6. Ấn cả lưỡi dưới và lưỡi trên vào hết hành trình—có thể cần lắc nhẹ và dùng chút lực
   7. Giữ phần trên và dưới thẳng đứng trong khi ấn cả cụm hướng về phía pike. Giữ vài giây đến khi keo bắt đầu set. Sau đó để cure hoàn toàn trước khi qua lưỡi tiếp theo.

Ban đầu mình đăng trên Makerworld, nhưng muốn đăng chỗ khác để mọi người đều xem được:

https://makerworld.com/en/models/477771#profileId-388887
