Bài Test Dung Sai Cơ Bản (Basic Tolerance Test)

Bài test tolerance siêu đơn giản cho anh em muốn canh lại setting để in mấy mẫu print-in-place, v.v.

Mình có thấy vài mẫu test khá hay, nhưng in trên máy mình thì mất tầm bốn tiếng. Mẫu này thì chỉ 18 phút trên con Ender 3 nguyên bản của mình.

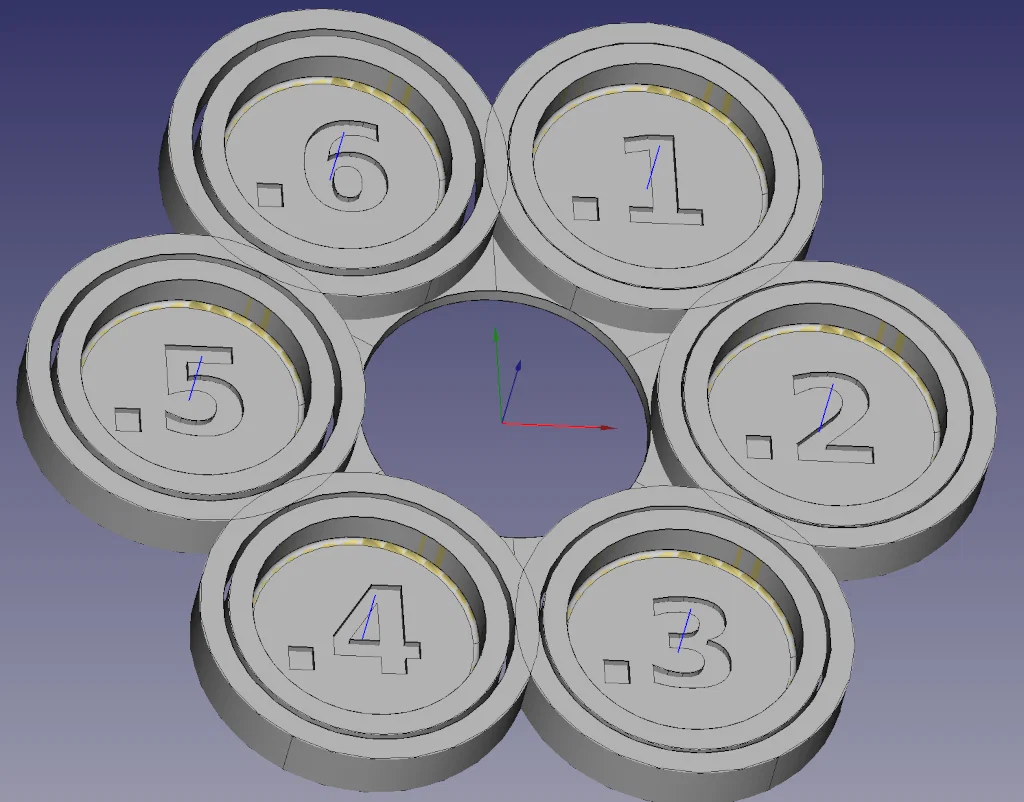

Nó không màu mè, không có phần quay hay cần gạt gì hết. Nó chỉ in một chi tiết ngắn, có các cylinder với những mức clearance khác nhau (phần đáy được vát nhẹ để hạn chế elephant's foot).

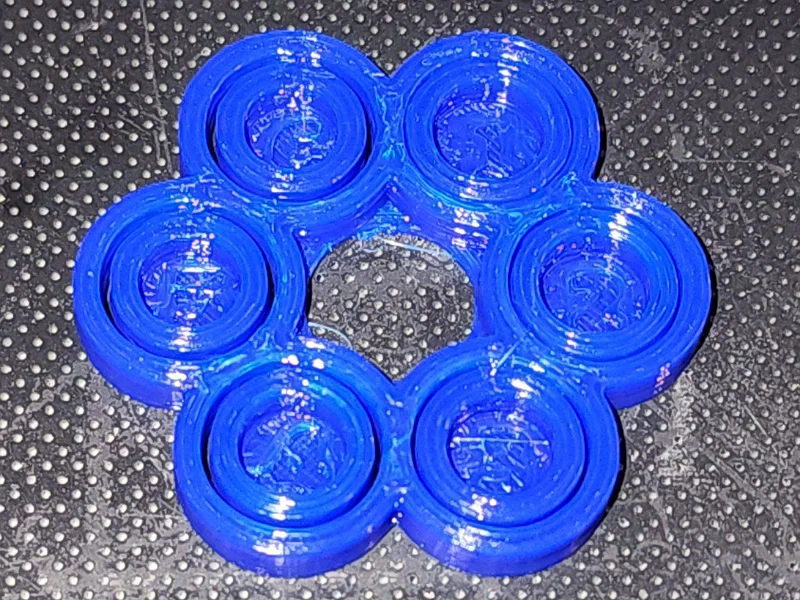

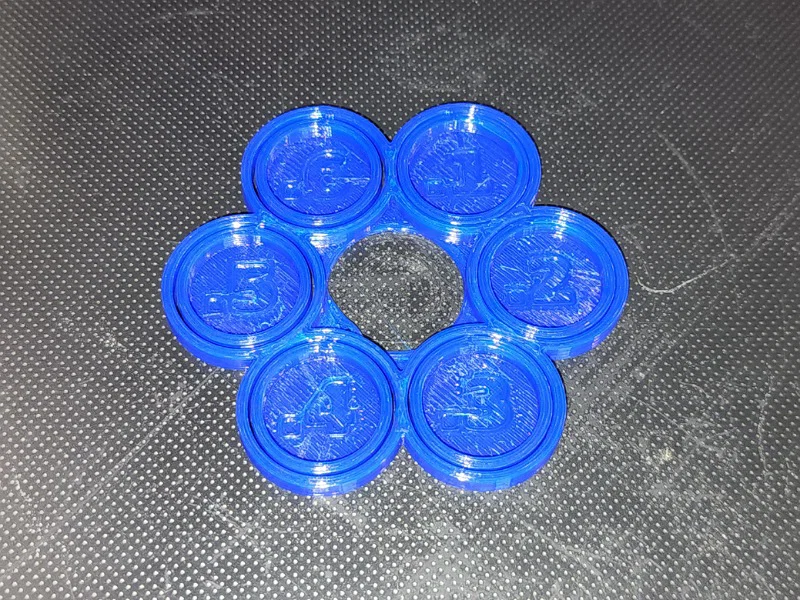

Nếu các phần rời ra khi bạn nhấc mẫu khỏi print bed, vậy là ổn và các mức clearance đó dùng được. Còn nếu chúng bị dính (fuse) lại thì nghĩa là khoảng hở đó quá sát với máy bạn và có thể bạn cần chỉnh flow, horizontal expansion, v.v.

Mình kỳ vọng từ 0.6 xuống 0.4 sẽ in sạch và không bị fuse. Nếu các giá trị nhỏ hơn cũng chạy được thì bạn có thể in với gap nhỏ hơn nữa. Nếu ngay cả miếng 0.6 cũng bị fuse thì chắc bạn cần tune lại setting (hoặc filament hơi “mềm/chảy” quá cũng có thể?).

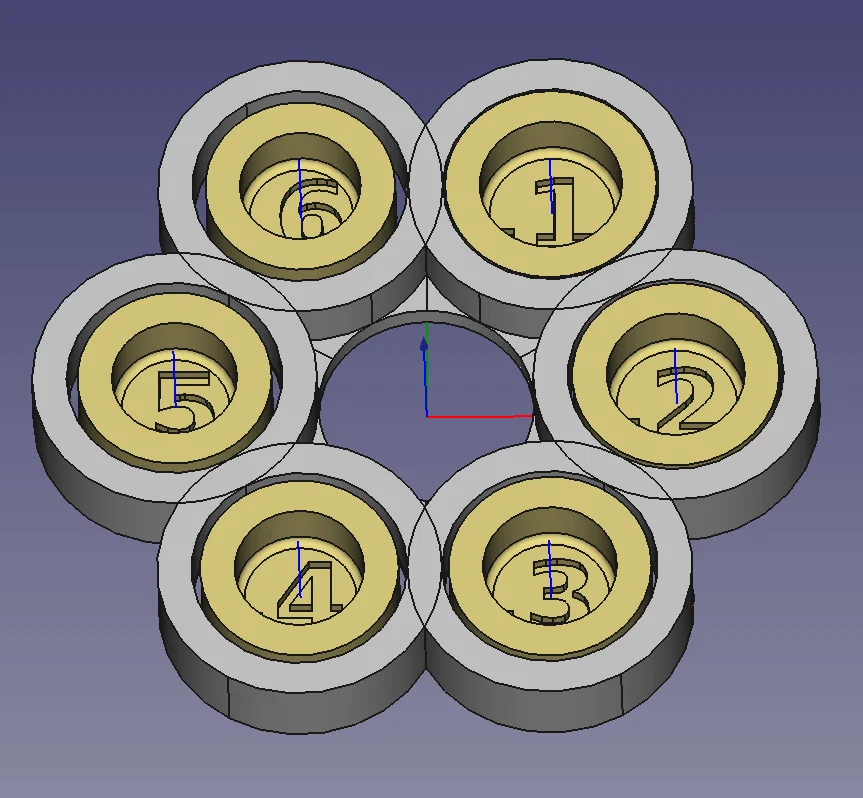

Nếu bị fuse nhưng bạn vẫn thấy còn khe hở, mấy khe đó có thể hữu ích để đo. Ngoài ra vì tất cả các lỗ cut-out ở đế đều có cùng inner diameter, bạn có thể đặt một cylinder in thành công vào để đo clearance thực tế đạt được (nhớ là clearance tính ở cả hai bên, nên nếu bạn đặt cylinder sát vào một bên thành trong thì lấy khe hở đo được chia đôi).

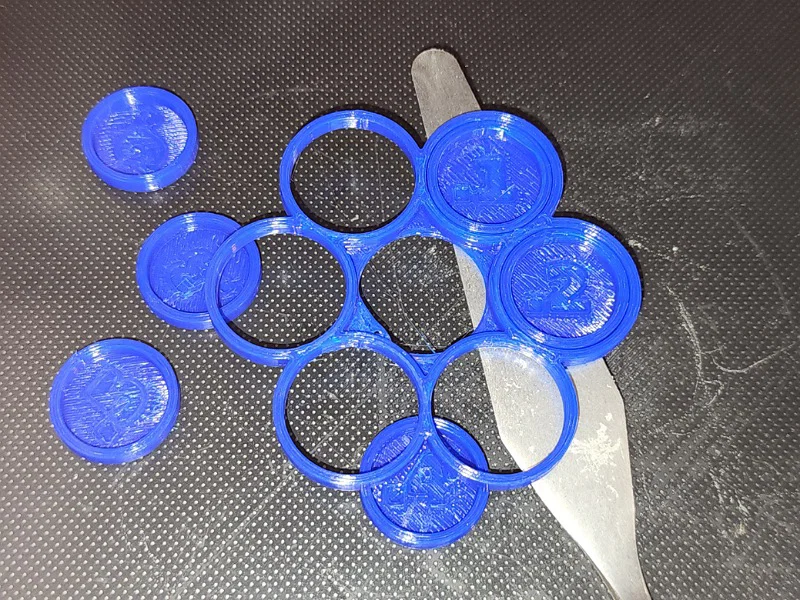

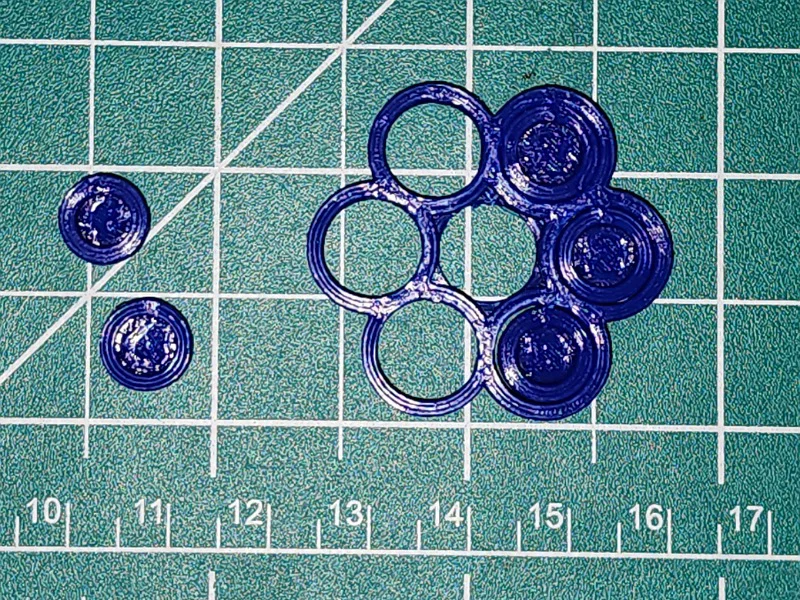

Trong hình test của mình, các cylinder/disc .6, .5 và .4 rơi lỏng ra ngay khi mình nhấc mẫu khỏi print bed. Miếng .3 thì rất lỏng và chỉ cần ấn nhẹ là rớt ra. Vậy là có vẻ setting slicer hiện tại của mình đang đúng như mong đợi.

Update:

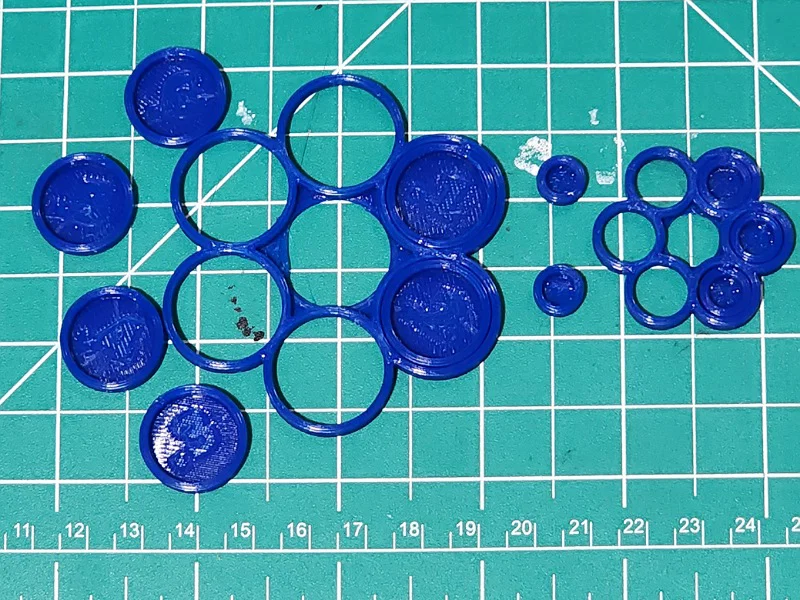

Đã thêm một phiên bản kích thước lớn hơn để dễ đo hơn. Trên máy & setting của mình thì bản này mất khoảng 42 phút thay vì 18.
