Bệ để sạc Motorola Advisor TPG2200 (Smart-Home-Pager-Stand)

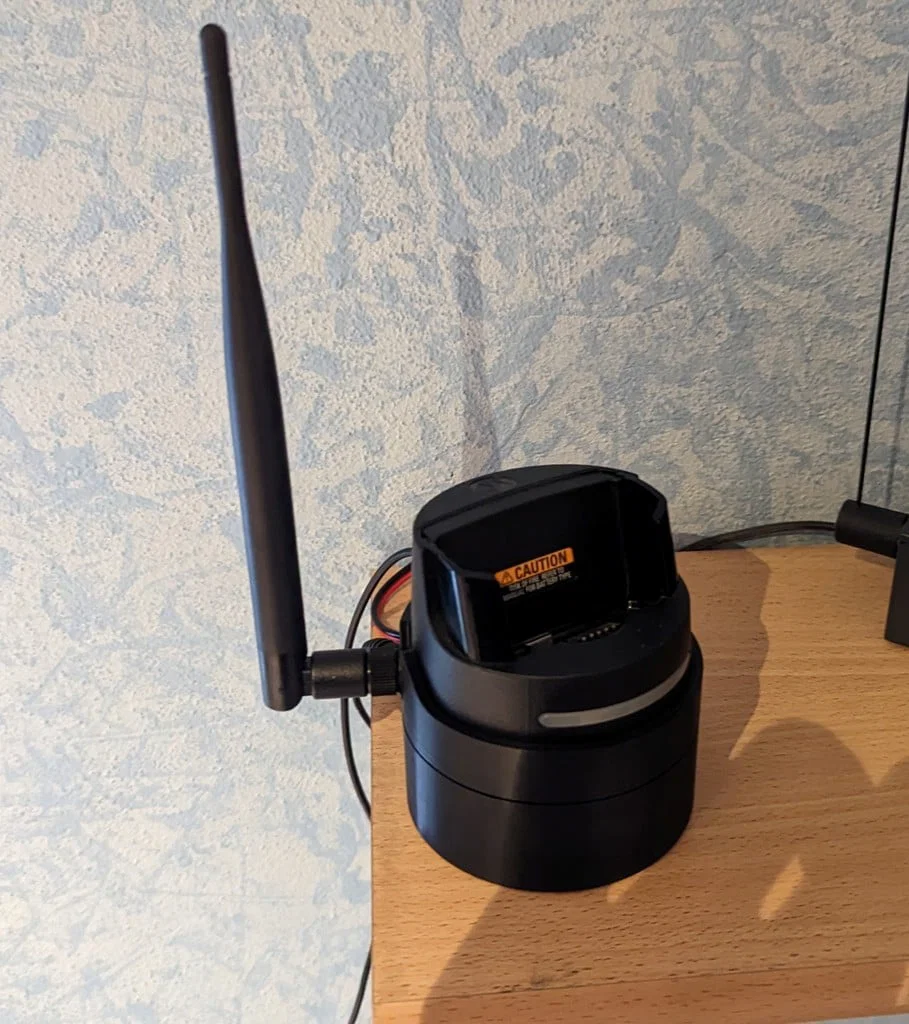

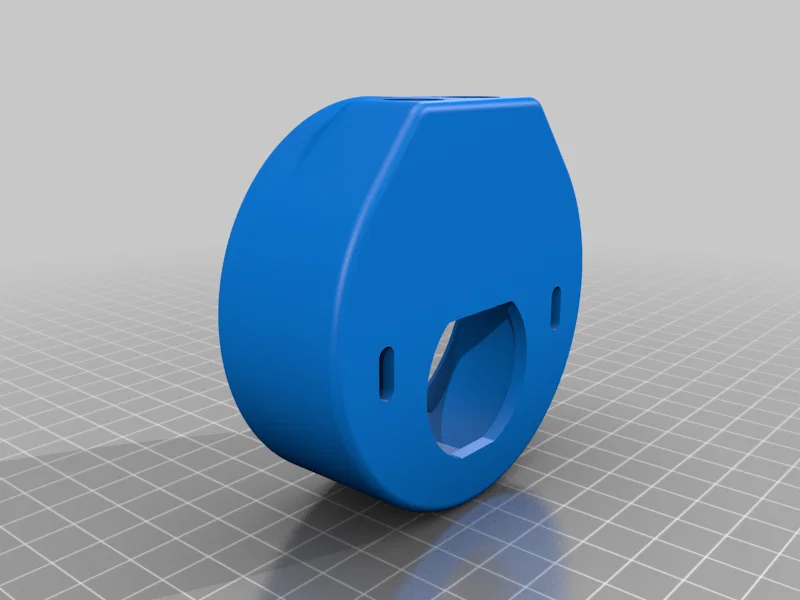

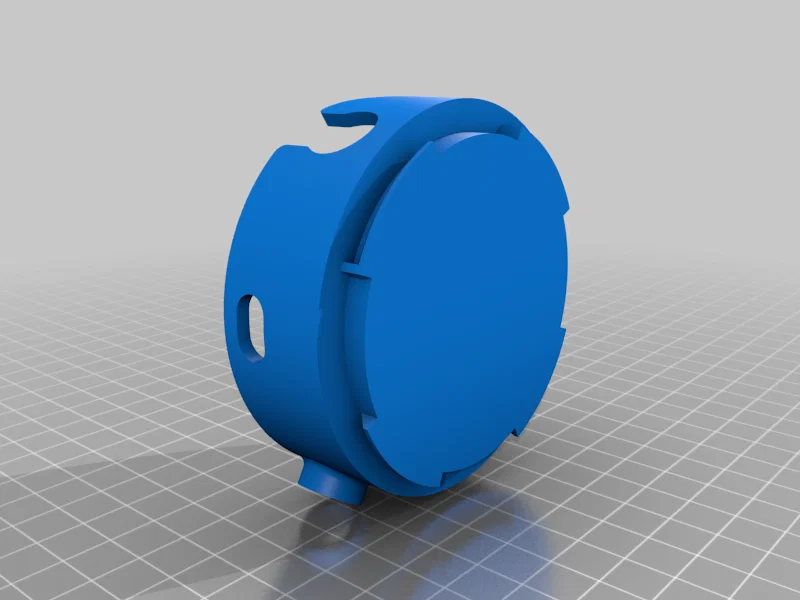

Mình thiết kế một cái bệ nhỏ cho dock sạc của Motorola Advisor TPG2200, có chừa chỗ để gắn smart switch Shelly 1. Bạn có thể cấu hình Shelly như một cảm biến để bật/tắt thiết bị smart khi relay tích hợp hoạt động.

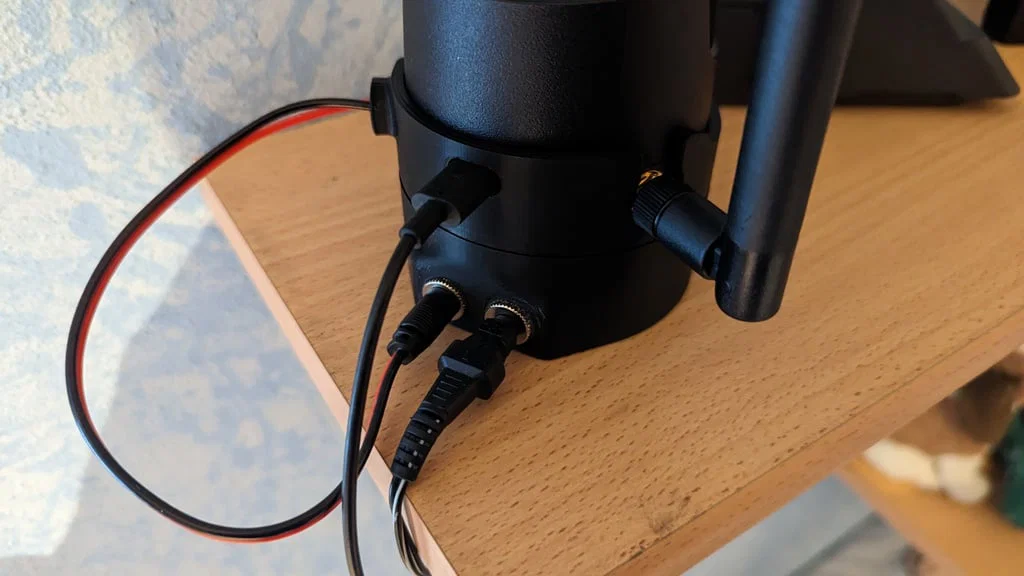

• Bạn cần chuẩn bị thêm các món sau:

2 x DC Power Jack-Sockets (5,5 x 2,1mm)

(https://www.amazon.de/gp/product/B089DXQDS9/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1)

1 x Shelly 1

1 x adapter nguồn 12V với DC-Power-Jack (5,5 x 2,1mm)

1 x DC-Power-Jack (5,5 x 2,1mm) có hoặc không kèm dây

2 x WAGO 221-413

1. sơ đồ mạch:

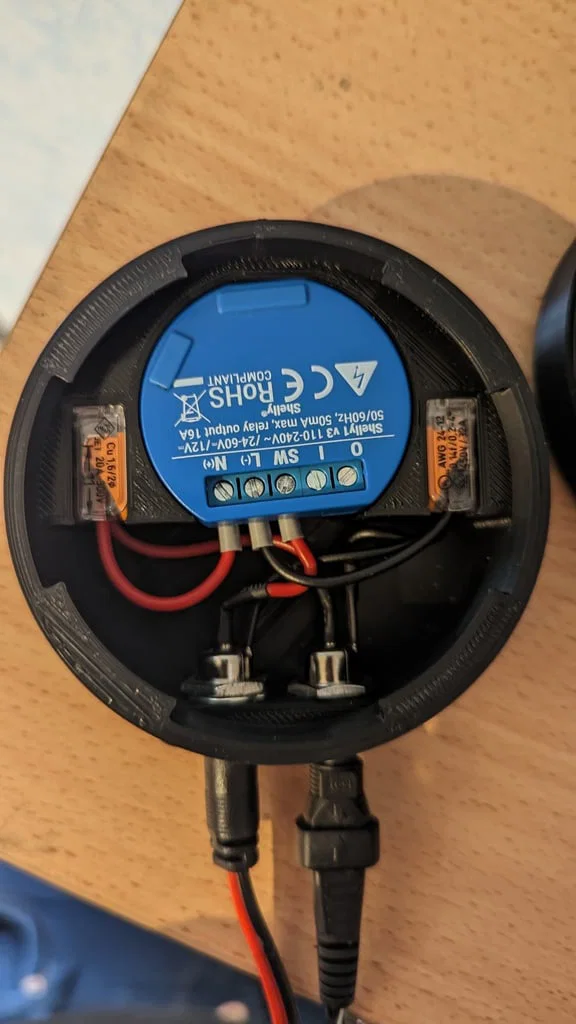

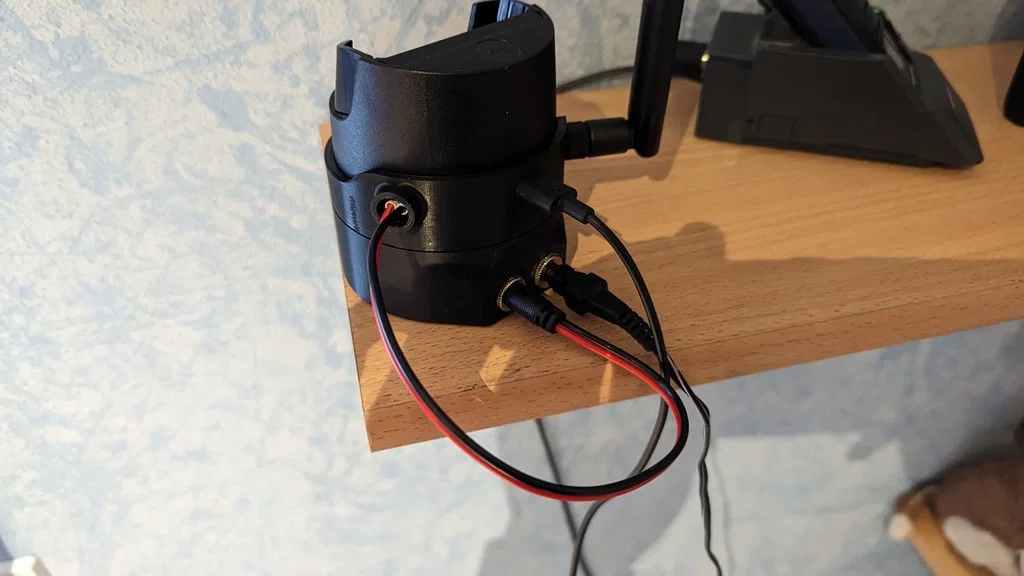

   • nối cực dương (plus) từ input-dc-socket vào một kẹp (clamp) của junction box
   • nối cực dương từ kẹp junction box sang Shelly (N(+))
   • nối cực âm (minus) từ input-dc-socket vào kẹp junction box còn lại
   • nối cực âm từ kẹp junction box sang Shelly (L(-))
   • nối cực âm từ kẹp junction box sang dc-socket thứ hai
   • nối tín hiệu return từ dc-socket thứ hai về Shelly (SW)

2. cấu hình shelly/smarthome:

Trong Shelly-app:

* timer:
+ auto off: mình cấu hình 180s (vậy là đủ để mình rời khỏi nhà. bạn có thể cấu hình kiểu khác, nhưng cách này là đơn giản nhất với mình)
* settings:
+ eco mode: bật (active)
+ power on default: SWITCH
+ Button Type: Activation SwitchTrong Google Assistant


* thêm thiết bị Shelly vào Assistant, làm theo hướng dẫn trong app
* sau đó bạn cần tạo 2 scene mới cho ngôi nhà (home, không phải personal)
+ turn on: đặt Shelly làm trigger. khi Shelly bật -> cấu hình thiết bị/đèn của bạn bật
+ turn off: đặt Shelly làm trigger. khi Shelly tắt -> cấu hình thiết bị/đèn của bạn tắt

Print Settings

Printer Brand:

Creality

Printer:

Ender-3 S1

Supports:

Yes

Infill:

15

Filament: eSUN ePLA Black

Category: Other
