Mobile Microscope – Kính hiển vi gắn smartphone in 3D siêu tiết kiệm

Mình đã phát triển dự án này khá lâu rồi và cảm thấy đây là nền tảng phù hợp để chia sẻ thiết kế của mình với mọi người. Mình cũng rất tự hào chia sẻ rằng “Mobile Microscope” này đã được shortlist vào “Top 6 bài dự thi từ Vương quốc Anh” cho James Dyson Award 2023. Tiếc là không thắng, nhưng đây là một cột mốc xác nhận (validation) rất tốt cho thiết kế của mình.
Video được quay và cũng được kiểm chứng bởi các nhà nghiên cứu và nhà khoa học tại University of Plymouth, UK.

Việc phát minh ra kính hiển vi đã mở ra một chiều không gian hoàn toàn mới cho khoa học. Nhưng không phải ai cũng có điều kiện tiếp cận kính hiển vi. Trong thời đại mà mọi lĩnh vực đều phát triển với tốc độ rất lớn, vẫn còn nhiều người không được tiếp cận giáo dục cơ bản.

Đây là nỗ lực của mình để tạo ra một kính hiển vi in 3D siêu rẻ, có thể gắn vào bất kỳ smartphone nào. Nó dùng app camera mặc định của điện thoại và chưa cần app đặc biệt nào (ít nhất là hiện tại). Camera điện thoại càng xịn thì kết quả càng tốt.

Material : PLA / PETG
Layer Height : 0.2mm
Walls / Perimeter : 4
Supports : NO

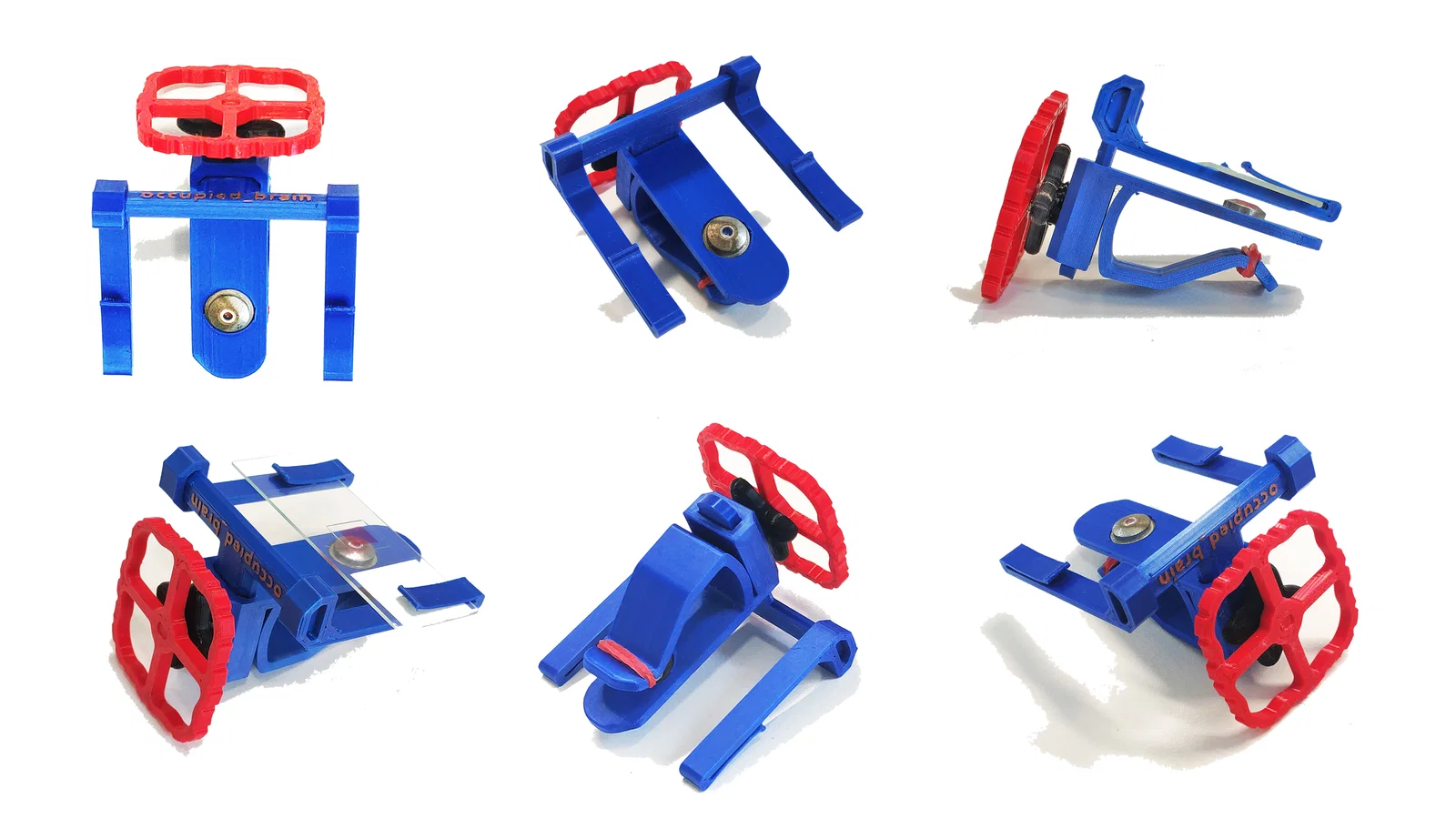

Thiết kế rất đơn giản và trực quan, dù đã phải prototype rất nhiều lần mới đạt tới mức loại bỏ được phần lớn vấn đề và dễ sử dụng.

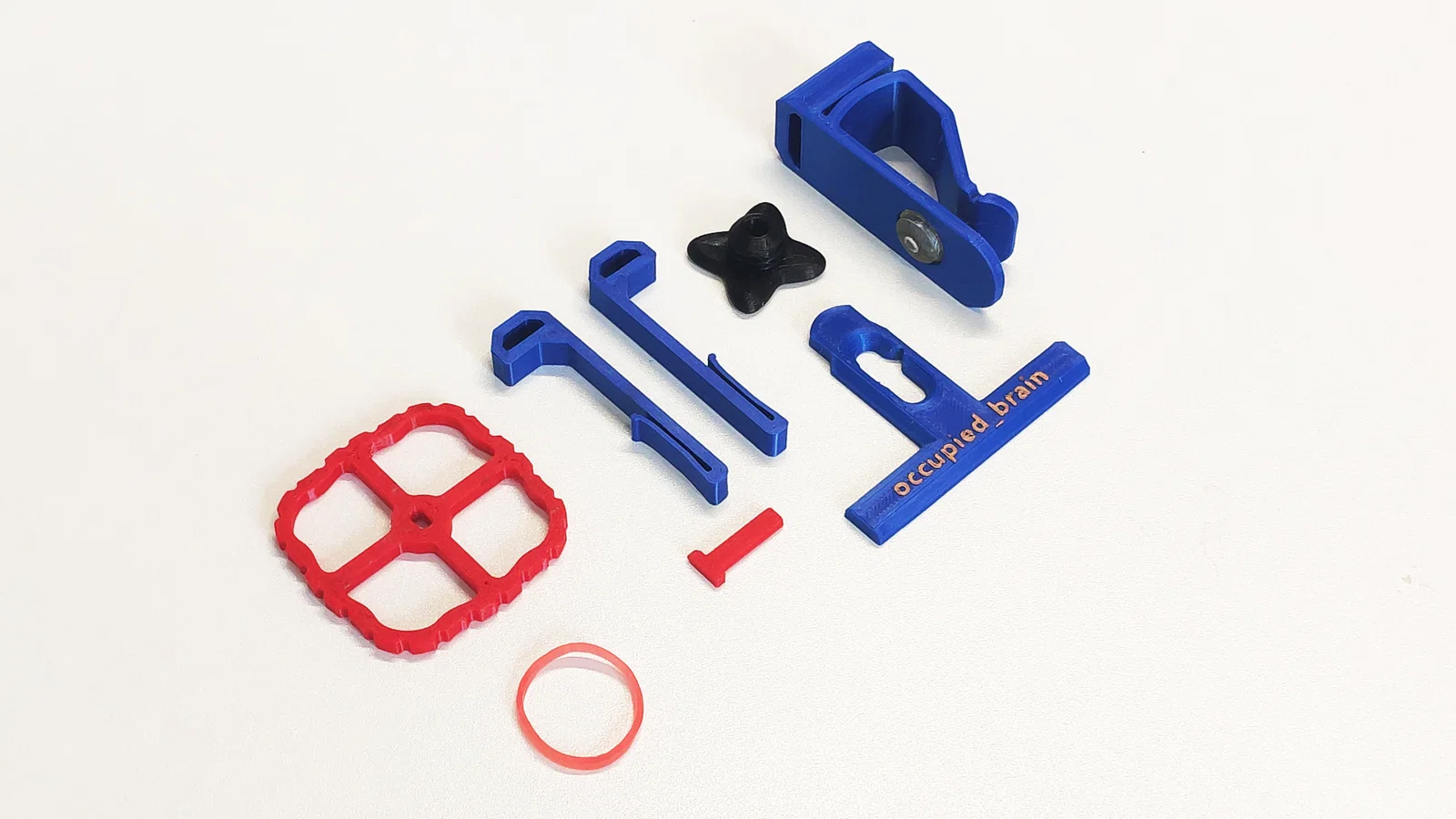

Thiết kế cuối (hiện tại) gồm 7 chi tiết in 3D, một sợi dây thun và một thấu kính nhỏ.

Thành phần quan trọng nhất của toàn bộ model này là thấu kính. Hiện tại mình đang dùng “Front Lens Assembly” của objective lens của kính hiển vi. Mình đang tìm nhà sản xuất có thể làm một thấu kính tương tự theo yêu cầu của mình để mọi người có thể mua riêng thấu kính với giá rẻ hơn, rồi tự in 3D kính hiển vi. Mọi sự hỗ trợ trong việc tìm một nhà sản xuất phù hợp đều rất đáng quý. Bạn có thể dùng bất kỳ “Front Lens Assembly” nào trong số này; độ phóng đại càng cao thì kết quả càng tốt.

Ngoài ra, một phiên bản dùng thấu kính của foldscope cũng đang được thử nghiệm. Mình sẽ cập nhật file khi xong!

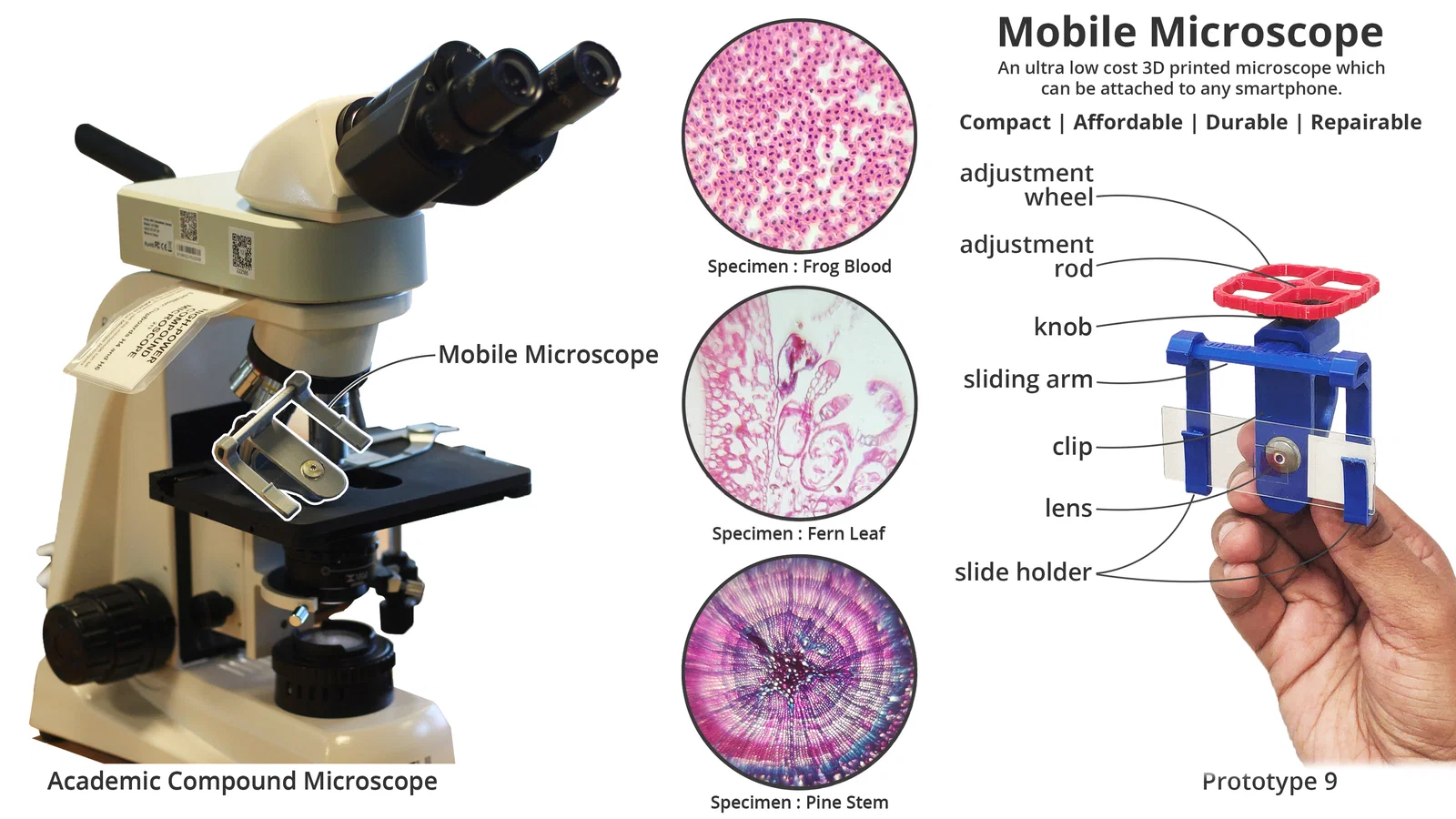

So sánh Academic Microscope và Mobile Microscope

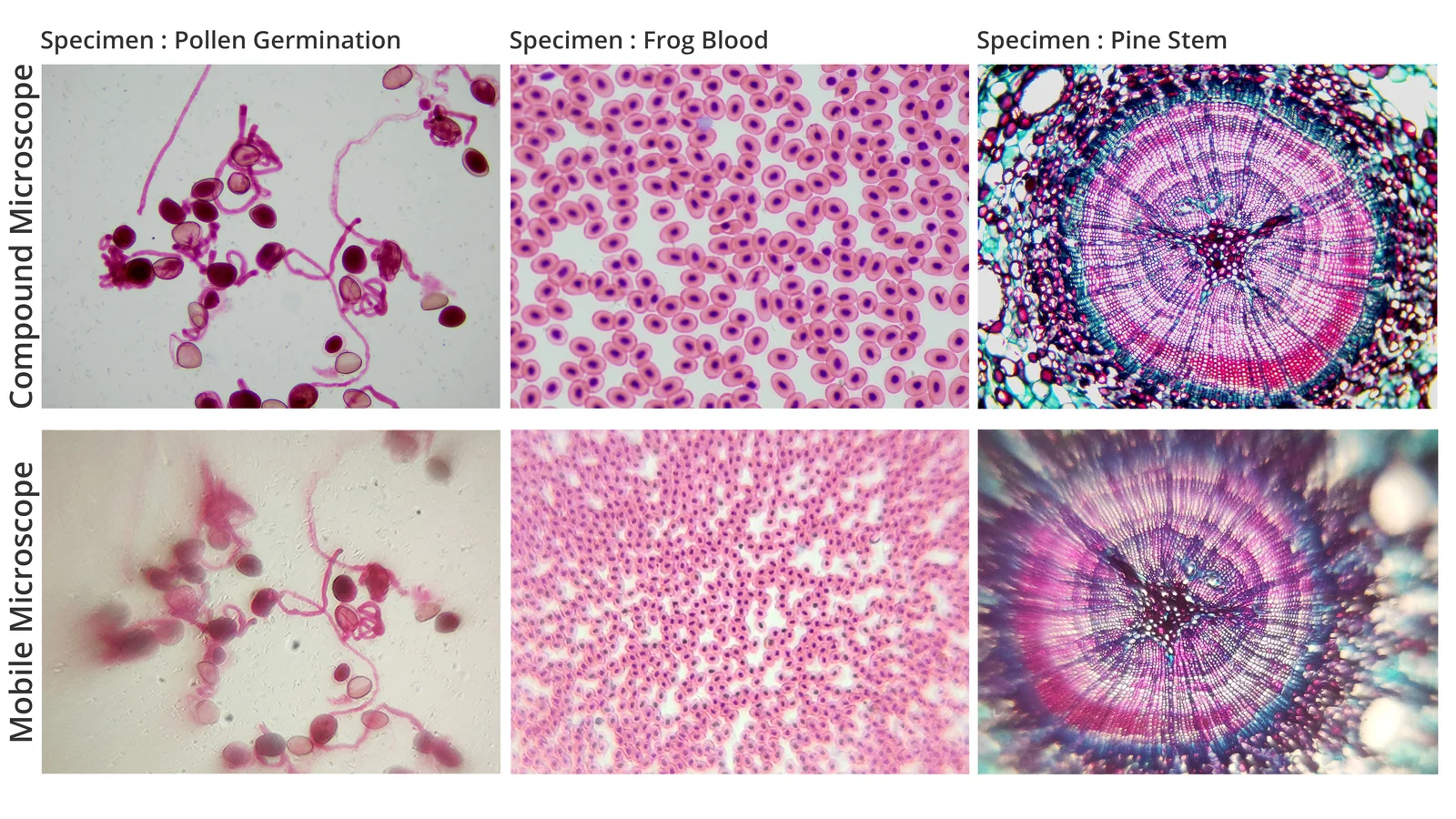

So sánh các tiêu bản dưới Academic Microscope và Mobile Microscope

*Máu ếch dưới academic microscope được xem ở độ phóng đại cao hơn, nên kích thước nhìn sẽ khác.

Specimen : Biểu bì hành (Onion Skin)
Device : Mobile Microscope

Specimen : Mặt cắt ngang thân thông (Pine Stem cross section)
Device : Mobile Microscope

Để xem thêm chi tiết, vui lòng bấm vào đây - Mobile Microscope
Nếu bạn muốn hợp tác và đưa dự án này lên một tầm cao hơn, cứ liên hệ với mình nha.
