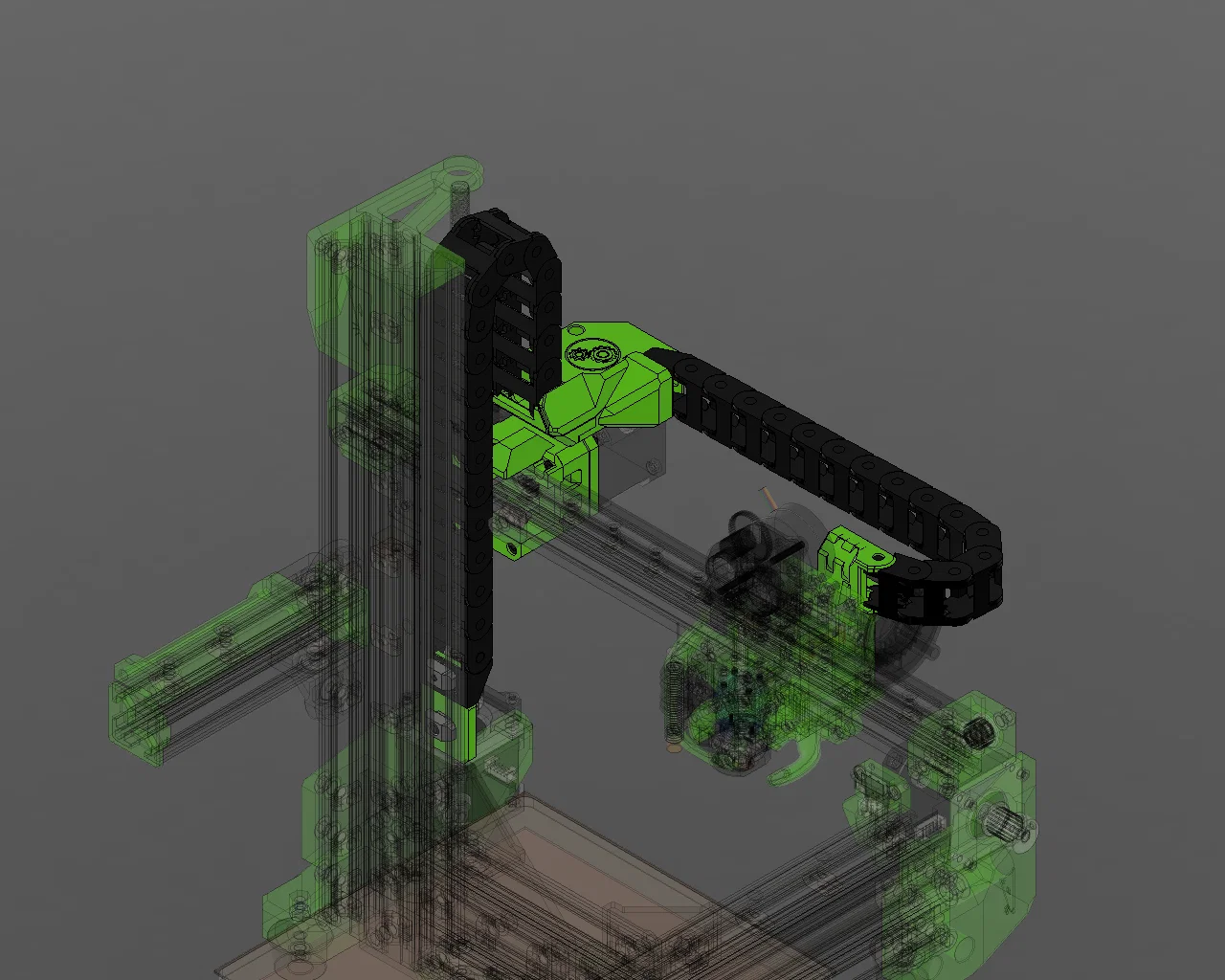

Bản V2 (1.0) cho bộ drag-chain trục Z và X của V-Minion. Trục Z hỗ trợ chọn chain 10x15 hoặc 10x20. Thêm mount EVA3 để nối chain trục X vào toolhead EVA 3.0 và cập nhật lối mở để tiếp cận pulley.

👁️

2.4K

Lượt Xem

❤️

72

Lượt Thích

📥

374

Lượt Tải

Cập Nhật Apr 24, 2026

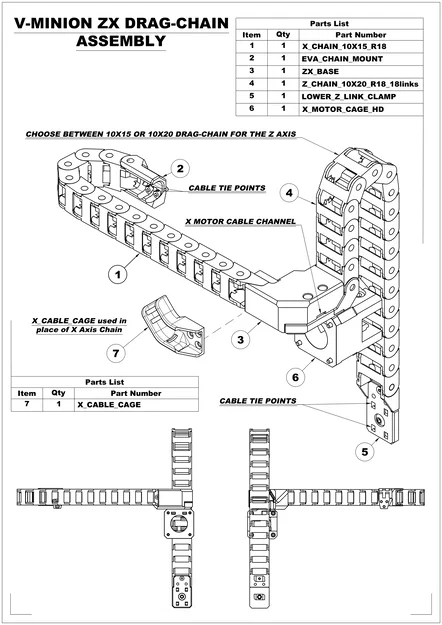

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Image 1

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Image 2

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Image 3

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Image 4

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Image 5

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Image 6

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Image 7

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Image 8

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Image 9

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Image 10

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Thumbnail 1

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Thumbnail 2

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Thumbnail 3

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Thumbnail 4

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Thumbnail 5

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Thumbnail 6

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Thumbnail 7

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Thumbnail 8

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Thumbnail 9

V-Minion Drag-Chain Assembly V2 (Z+X) – Bộ drag-chain trục Z & X - Thumbnail 10

Mô tả

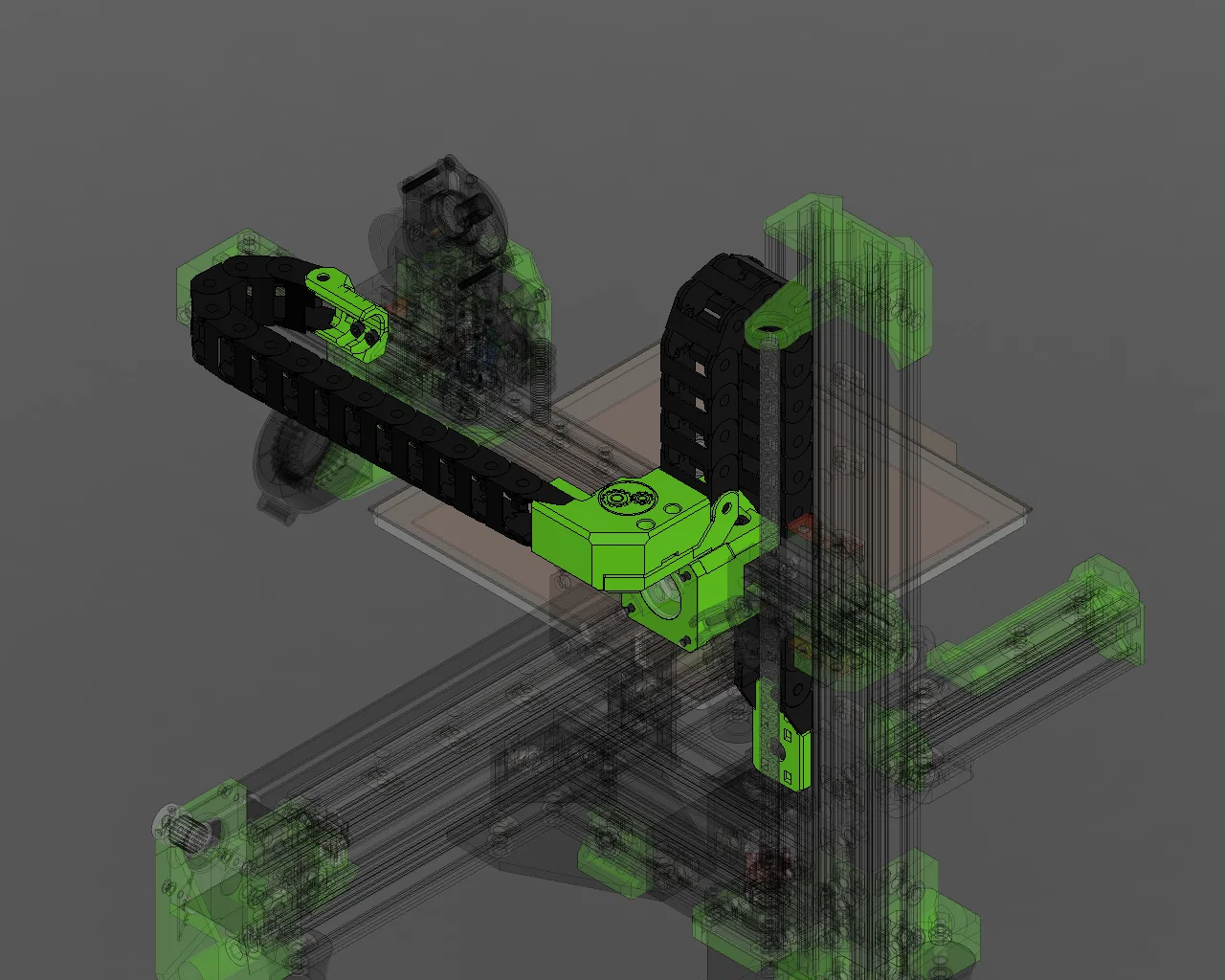

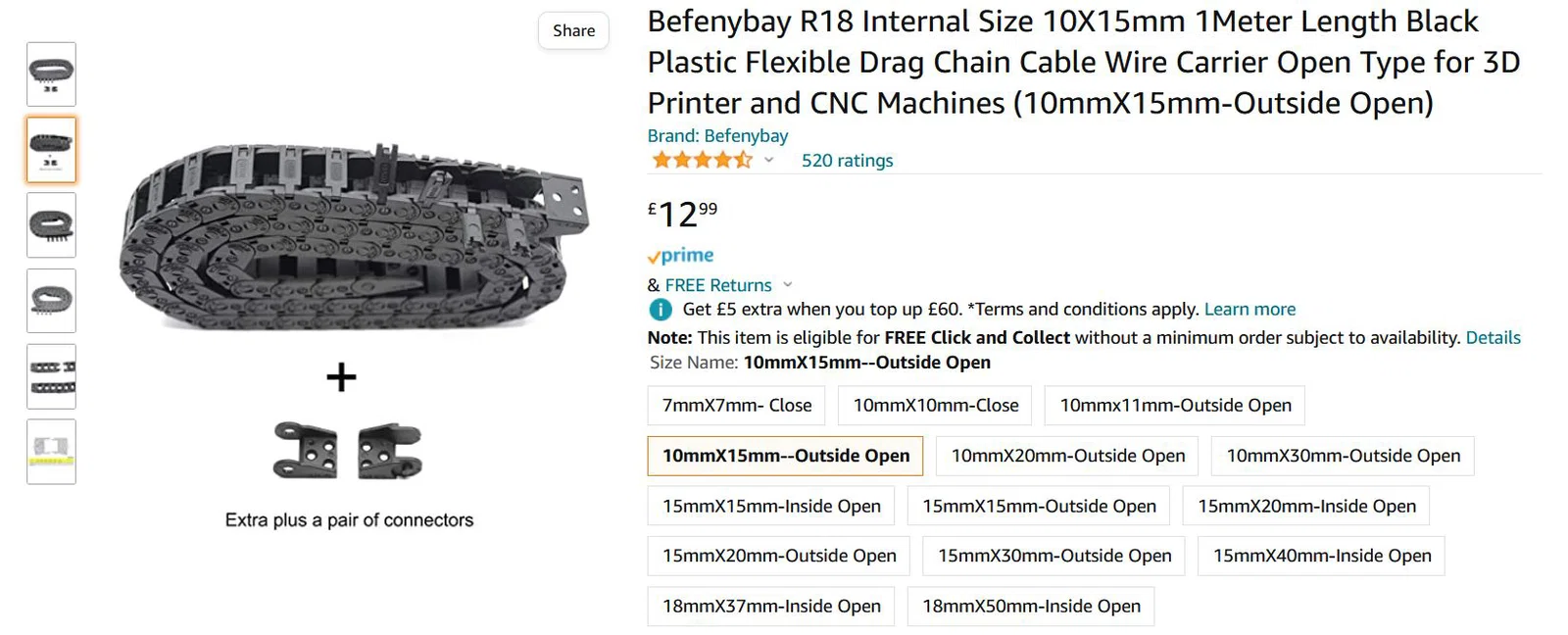

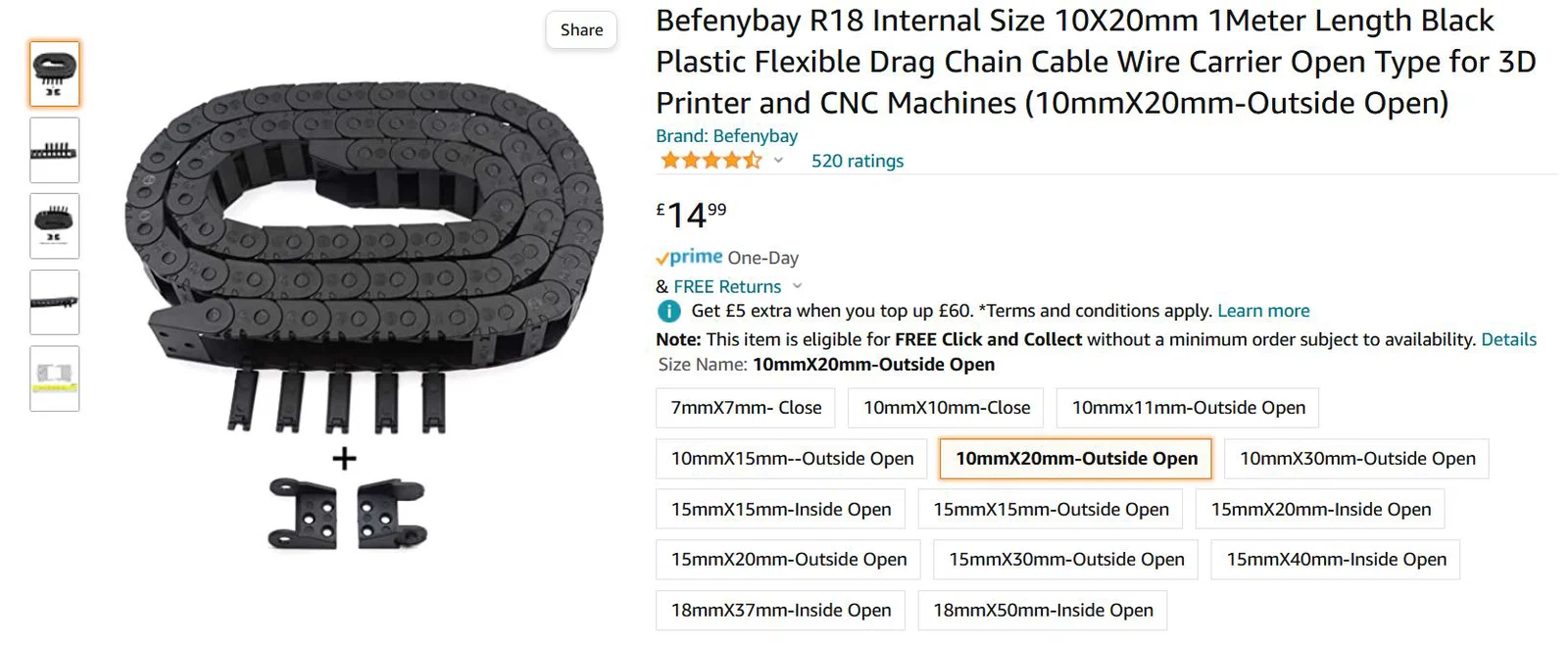

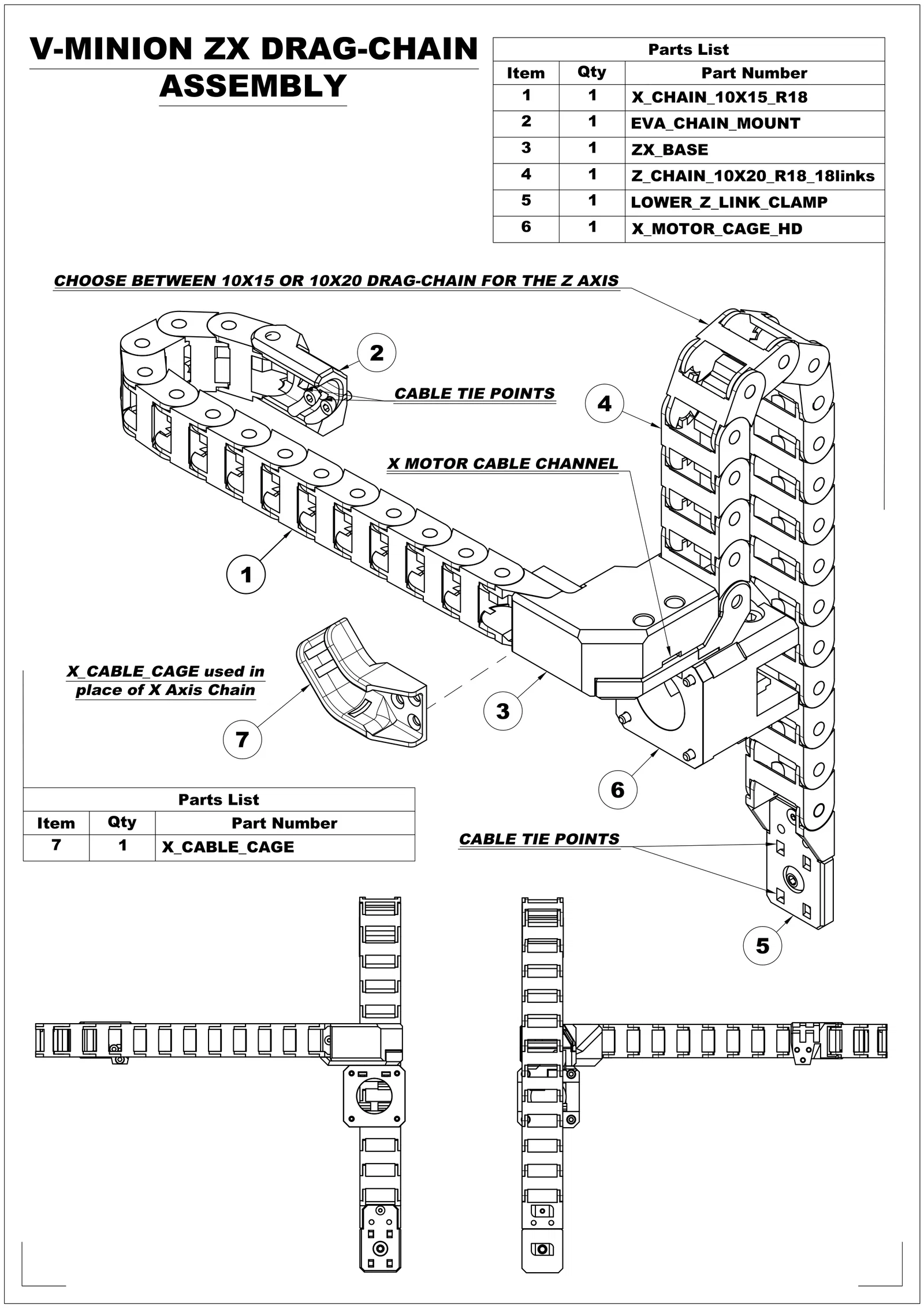

Phiên bản 2 (1.0) của bộ drag-chain cho trục Z và X. Trên trục Z có tuỳ chọn dùng dây xích (chain) bản rộng 10x15 hoặc 10x20.

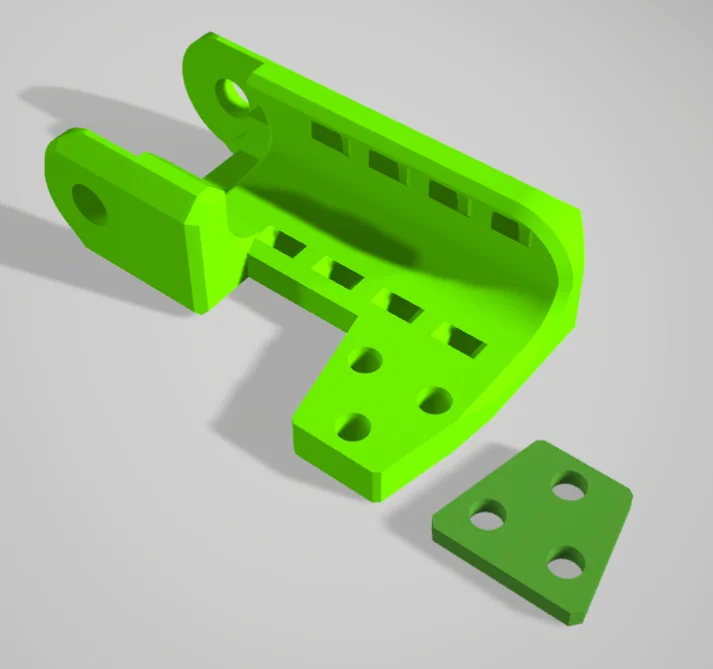

*THÊM MỚI: EVA3_X_CHAIN_MOUNT_1.0 (Dùng để nối chain trục X vào cụm toolhead EVA 3.0).

*CẬP NHẬT: Có thể thao tác/tiếp cận pulley trục X từ phía trên của X_MOTOR_CAGE.

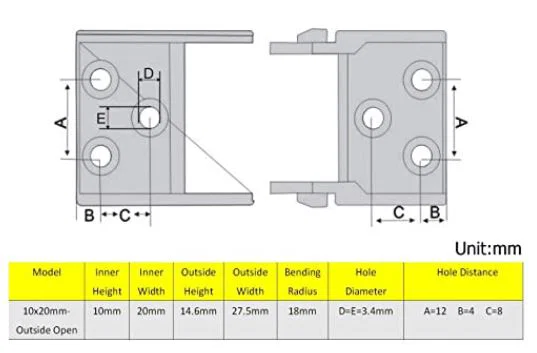

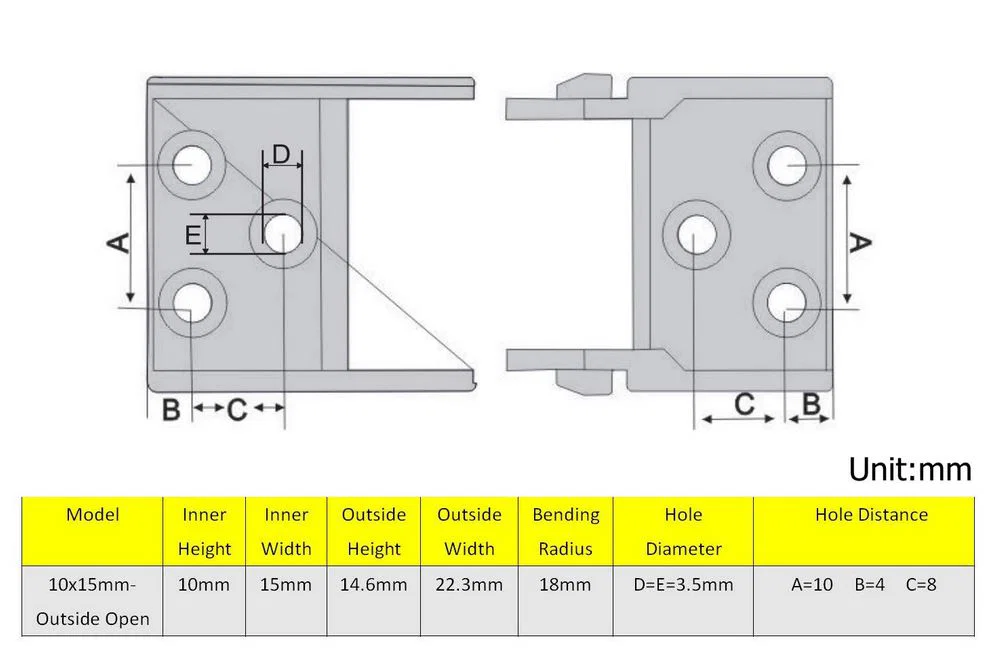

Các chain này là loại 3 lỗ giống loại dùng trên dòng máy in Voron.

Thẻ

10x15 10x15dragchain 10x20 cablechain cablechain10x15 cablechain10x20 cablemanagement dragchain mod ratrig ratrigvminion

Giấy phép

Tác phẩm này được cấp phép theo

Creative Commons — Attribution — Noncommercial — Share Alike

CC-BY-NC-SA

Yêu cầu ghi công

Remix & phái sinh Được phép

Sử dụng thương mại Không được phép

File mô hình

TẤT CẢ FILE MÔ HÌNH (12 Tập tin)

STL

10x15_Z_CHAIN_V2_PARTS.3mf

308.86 KB

Apr 24, 2026

STL

ZX_LID_10X15_LOGO.3mf

147.83 KB

Apr 24, 2026

STL

ZX_LID_10X20_LOGO.3mf

146.9 KB

Apr 24, 2026

STL

X_CABLE_CAGE_1.0.3mf

223.62 KB

Apr 24, 2026

STL

ZX_CHAINS_V2_PRINTED_PARTS_1.1.3mf

569.7 KB

Apr 24, 2026

STL

EVA3_X_CHAIN_MOUNT_1.0.3mf

247.05 KB

Apr 24, 2026

STL

V-MINION_ZX_DRAG_CHAINS_1.0.f3d

2.03 MB

Apr 24, 2026

STL

V-MINION_ZX_DRAG_CHAINS_1.0.step

5.57 MB

Apr 24, 2026

STL

Z_DRAG_CHAIN_10X15_R18_18links.f3d

1.56 MB

Apr 24, 2026

STL

Z_DRAG_CHAIN_10X15_R18_18links.step

3.67 MB

Apr 24, 2026

PDF

Z_CHAINS_1.0_PRINTED PARTS Drawing v1.pdf

121.04 KB

Apr 24, 2026

PDF

V-MINION_ZX_DRAG_CHAINS_1.0 Drawing v8.pdf

110.74 KB

Apr 24, 2026
