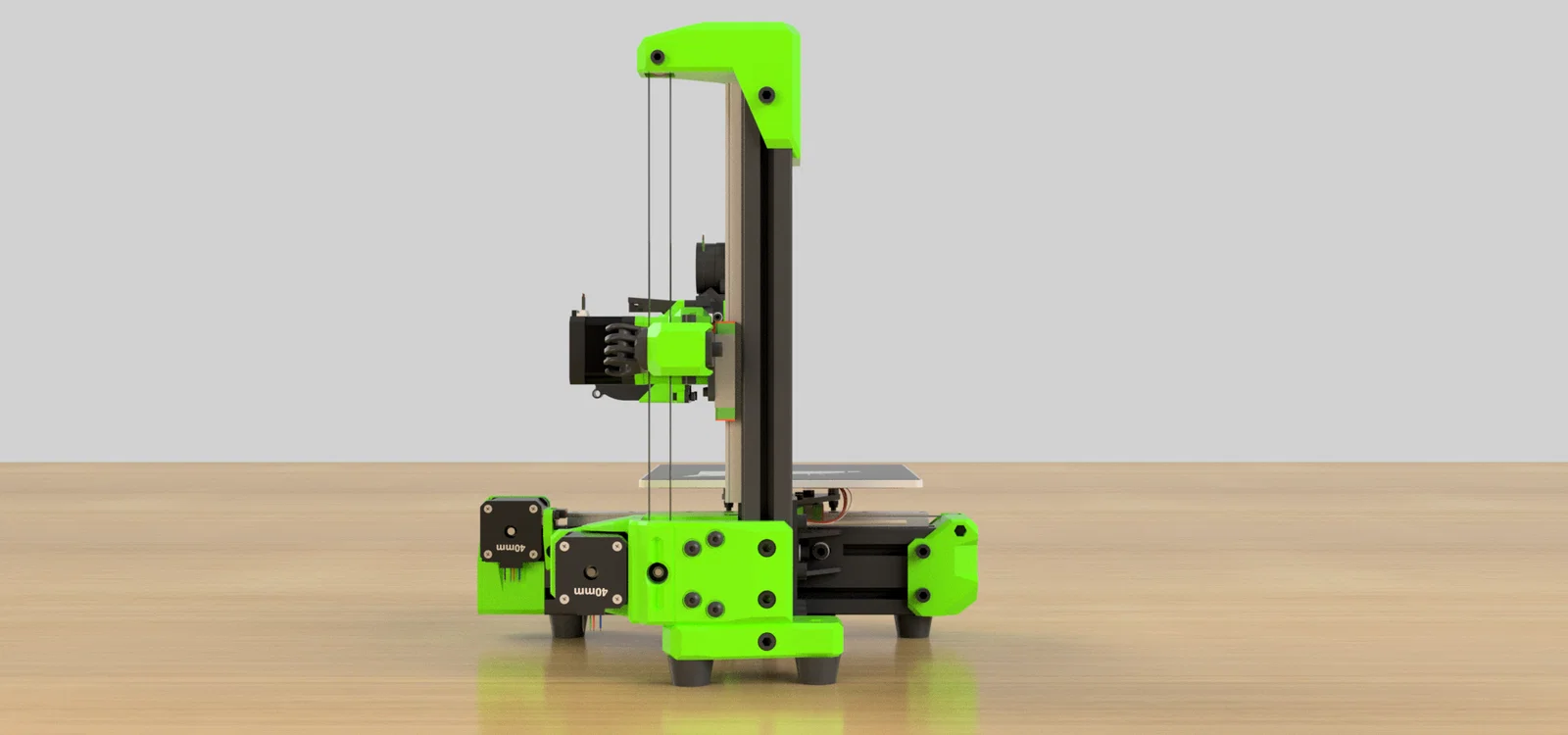

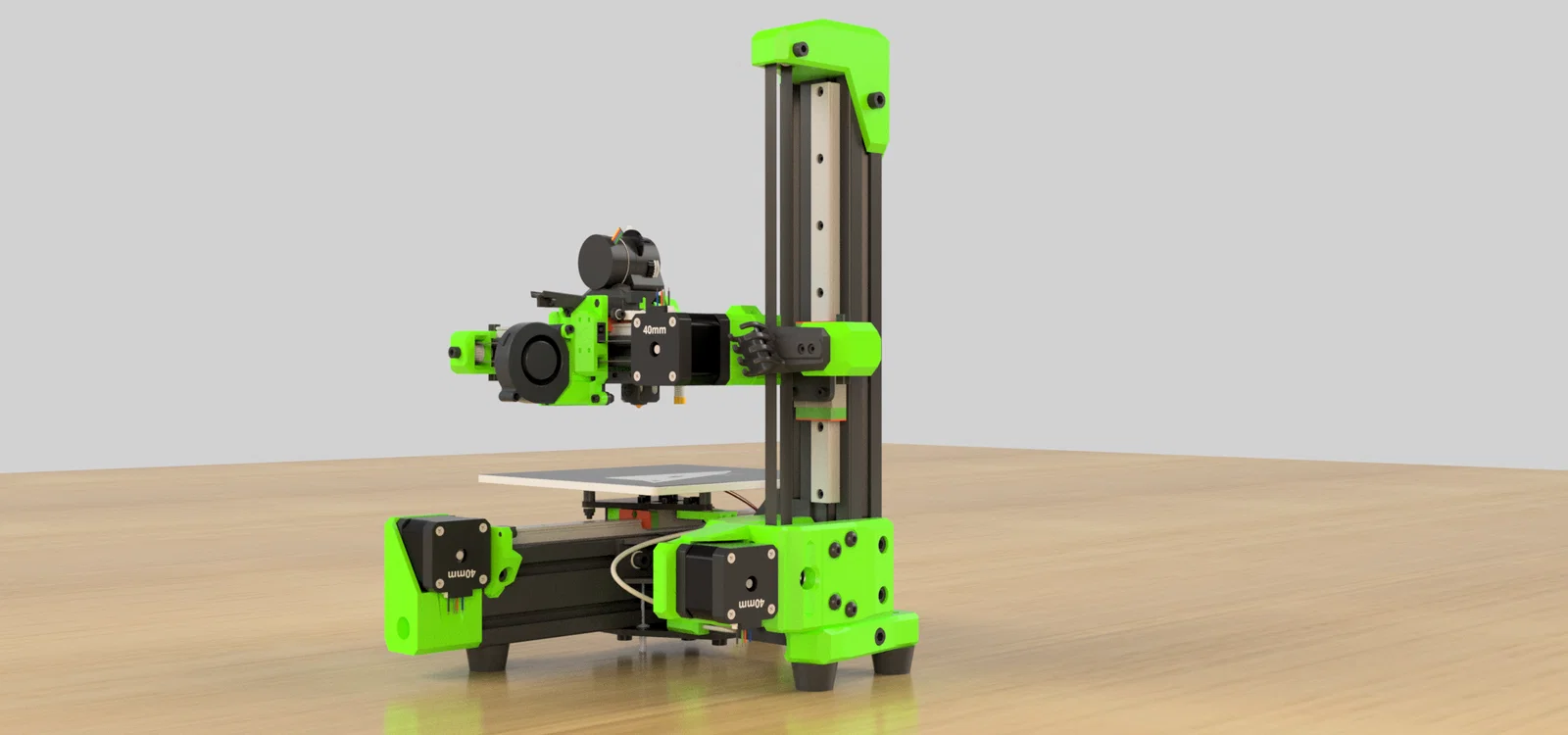

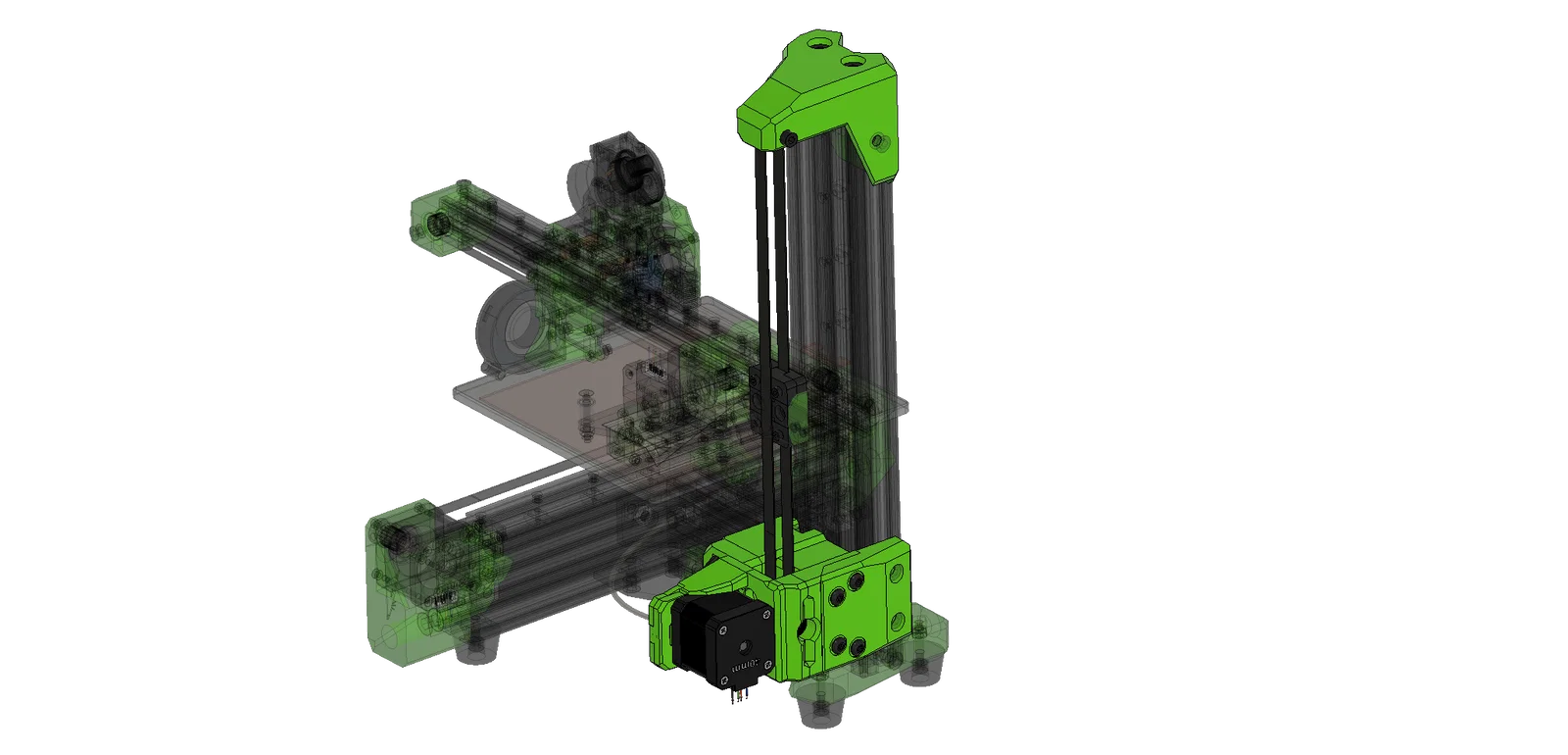

Ratrig V-Minion – Cụm Z Belted (Belted Z Assembly) (Mod)
Bộ file mod để chuyển trục Z của Ratrig V-Minion từ lead screw sang belted Z. Có thêm ngàm gắn drag-chain cho trục Z, kèm danh sách chi tiết cần in và lưu ý gearbox hỗ trợ belt 9–12mm.
6.2K
Lượt Xem
99
Lượt Thích
604
Lượt Tải
Cập Nhật Apr 24, 2026
Mô tả
*ĐÃ THÊM NGÀM GẮN DRAG-CHAIN CHO TRỤC Z.

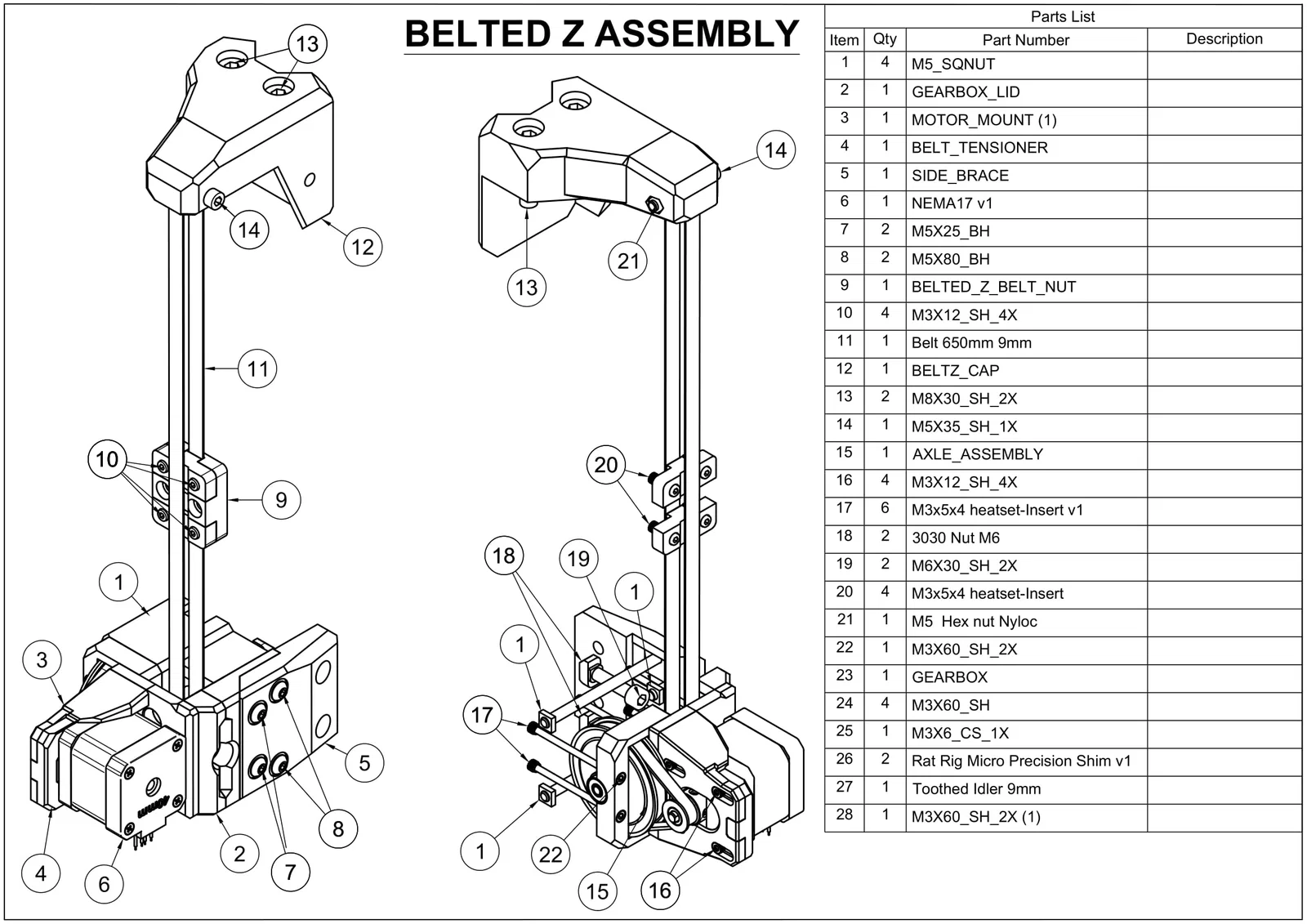

Để gắn Drag-chain cho trục Z khi dùng Belted Z, bạn sẽ cần:
- MOTOR_MOUNT_Z_CHAIN_V1.1,
- Z_LOWER_MOUNT (V1) v1
- BELTED_Z_BELT_NUT_MAIN_V1.1
- BELTED_Z_BELT_NUT_CAP_2X_V1.1
- ZX JUNCTION (V2)
- X MOTOR CAGE (V2)

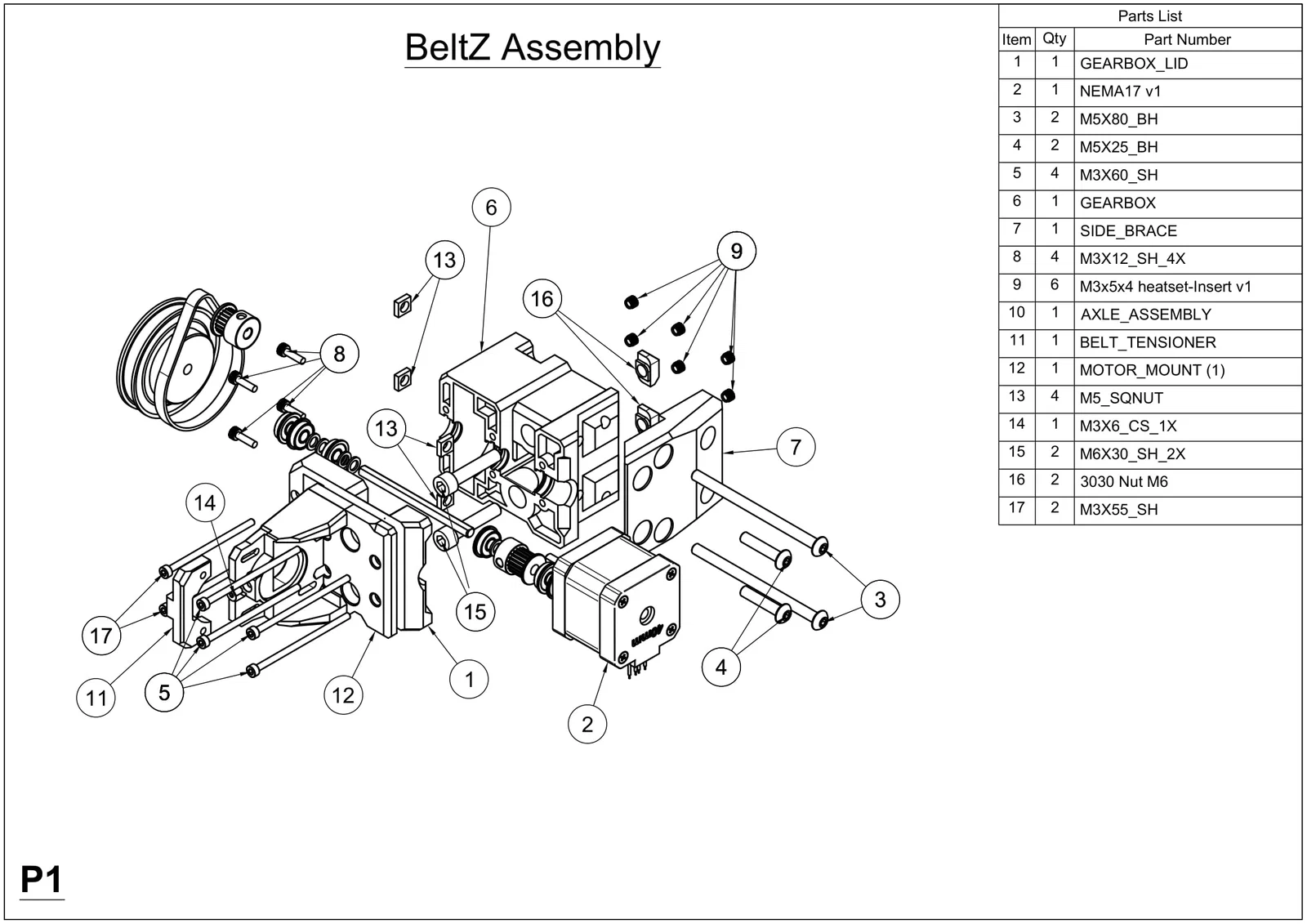

Gearbox có khoảng hở (clearance) cho belt rộng từ 9–12mm.

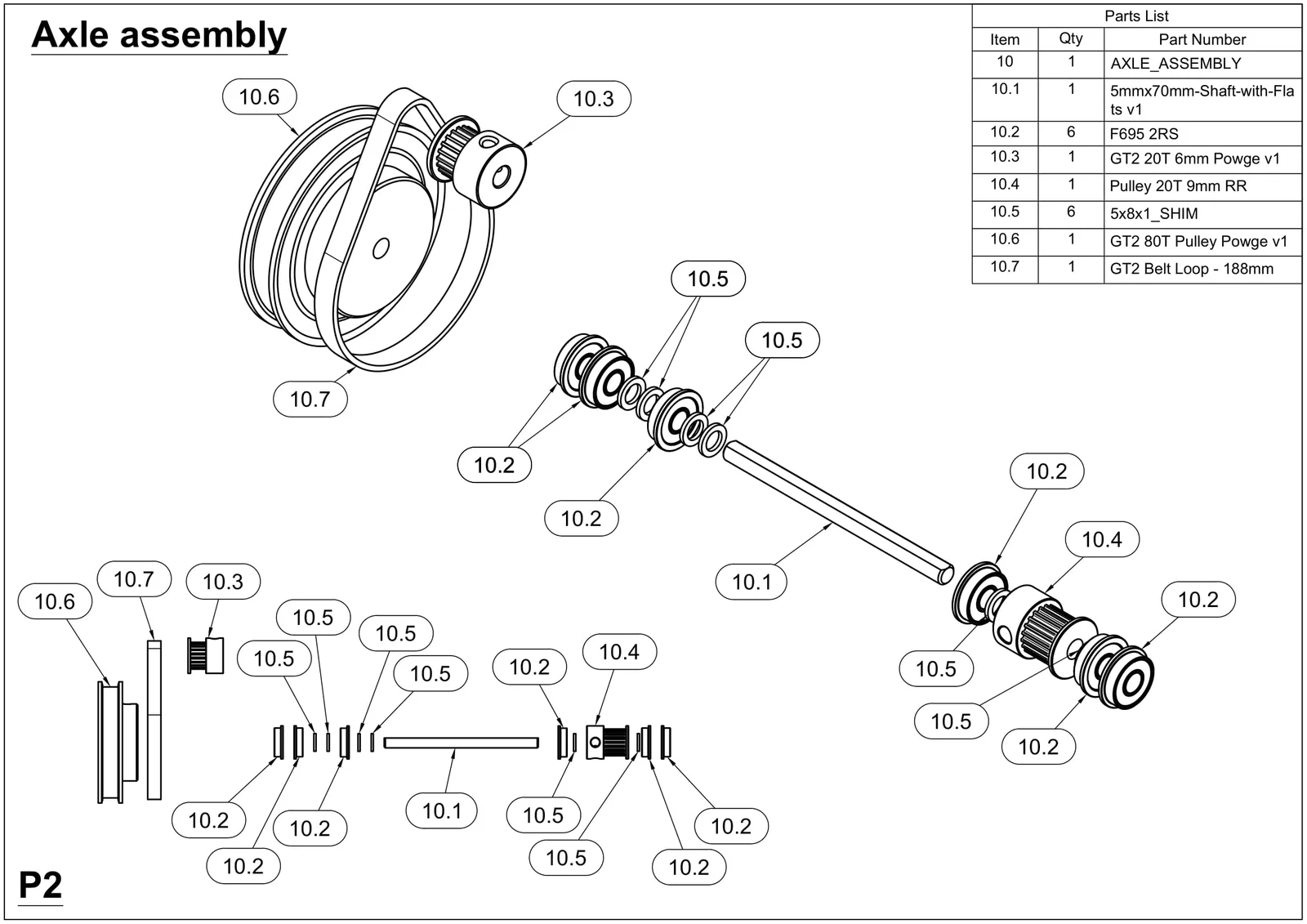

Cụm axle assembly dùng chung các linh kiện như Voron V0.1, thay motor pulley 20T bằng 16T để đạt tỉ số truyền 5:1.
Gearbox có khoảng hở (clearance) cho belt rộng từ 9–12mm.
Cụm axle assembly dùng chung các linh kiện như Voron V0.1, thay motor pulley 20T bằng 16T để đạt tỉ số truyền 5:1.
