Ngăn kéo tích hợp gắn Raspberry Pi 4B cho Ender 3 S1 Pro

Ngăn kéo tùy chỉnh gắn Raspberry Pi 4B cho Ender 3 S1 Pro

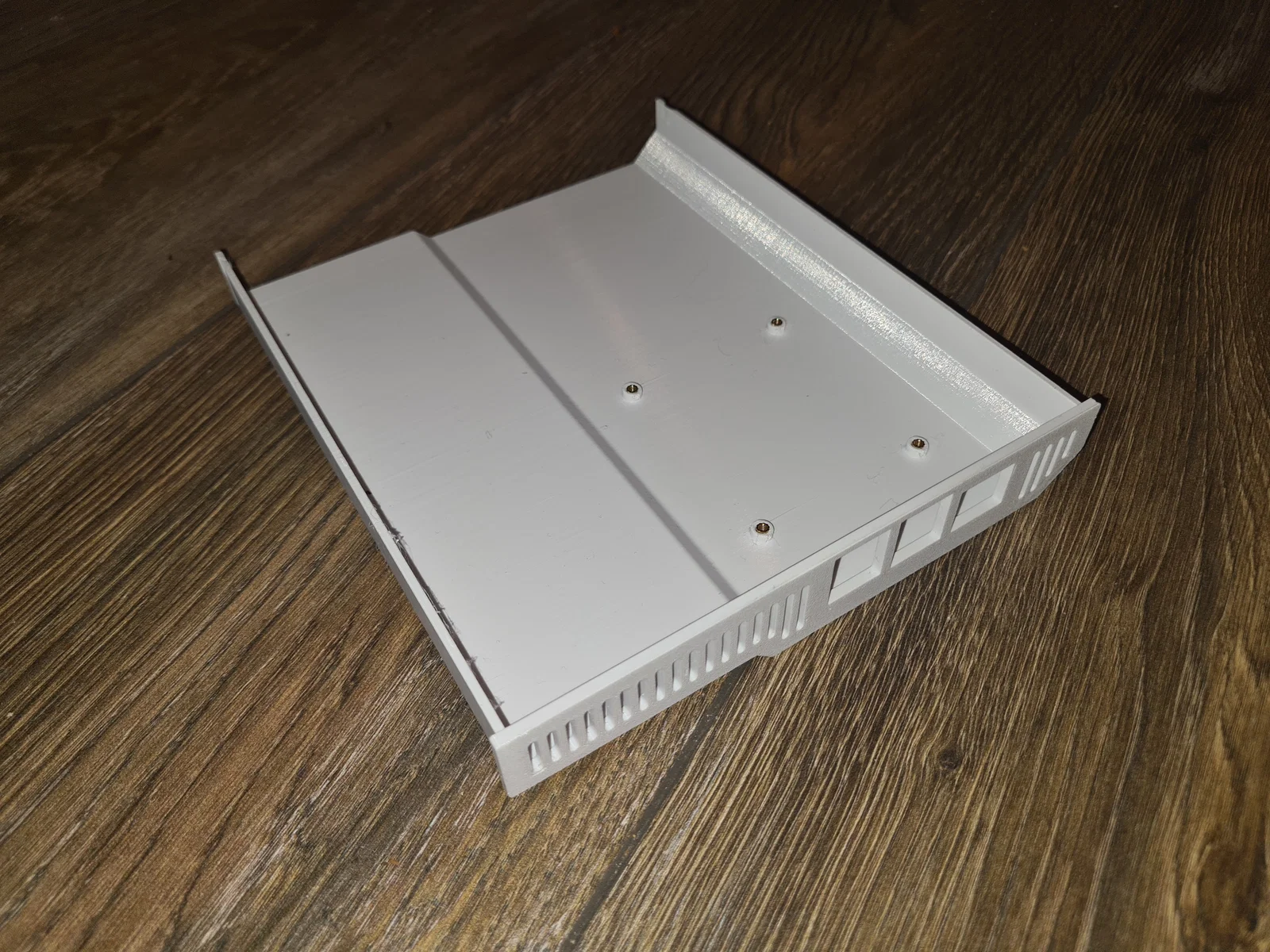

Nếu bạn đang sở hữu một chiếc máy in 3D Ender 3 S1 Pro và muốn nâng cấp hệ thống điều khiển của mình bằng Raspberry Pi 4B để sử dụng Klipper hoặc OctoPrint, thì đây chính là phụ kiện không thể thiếu. Mẫu thiết kế này thay thế hoàn toàn ngăn kéo zin theo máy, cung cấp một không gian chuyên dụng, an toàn và cực kỳ thẩm mỹ để đặt chiếc Raspberry Pi 4B ngay bên trong máy in. Thay vì phải để board mạch rời bên ngoài gây vướng víu hoặc dễ va chạm, giải pháp này giúp góc làm việc của bạn trở nên gọn gàng và chuyên nghiệp hơn hẳn.

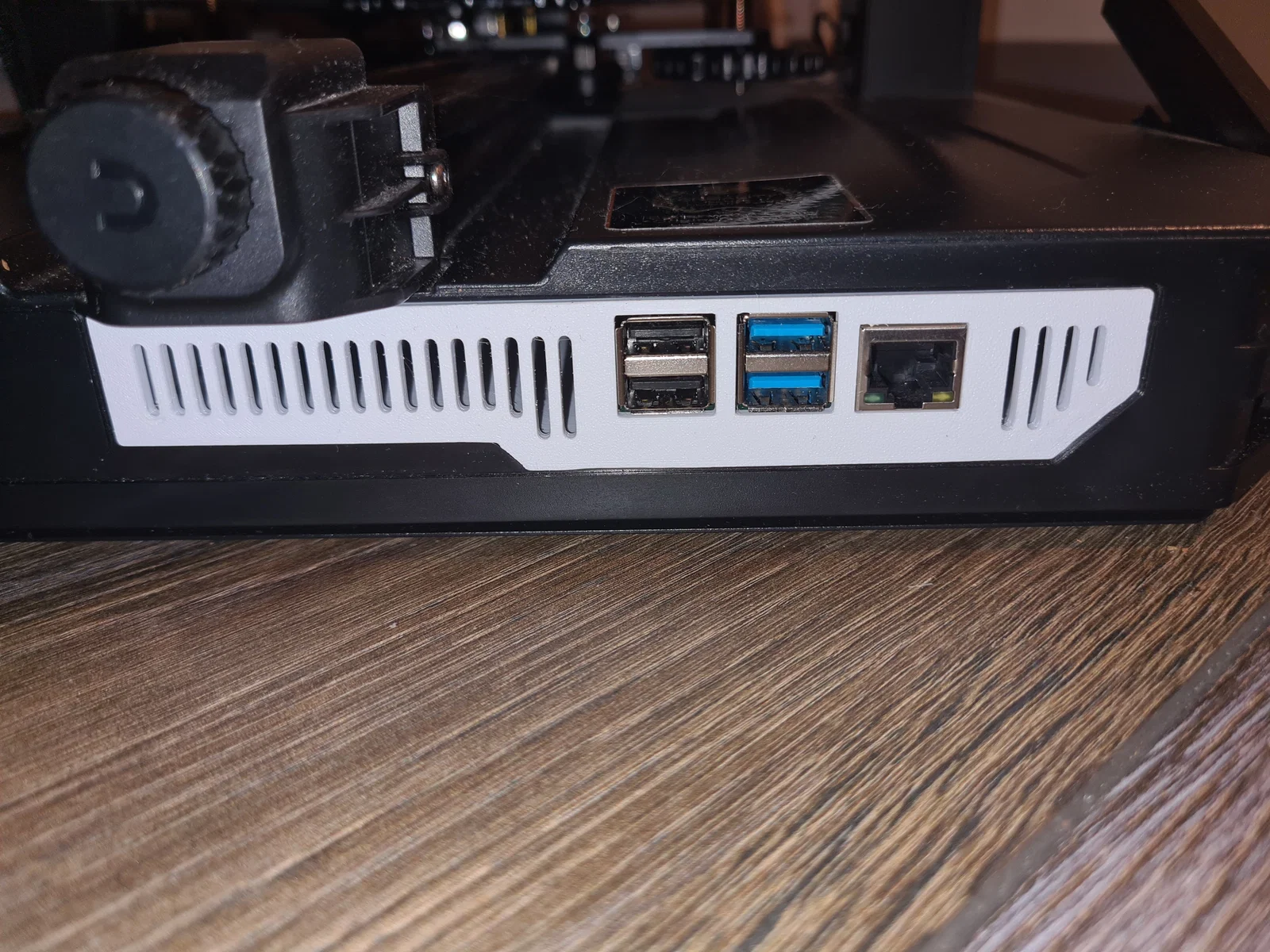

Sản phẩm được thiết kế với các khe hở thông gió được tính toán kỹ lưỡng, đảm bảo khả năng tản nhiệt hiệu quả cho Raspberry Pi 4B trong quá trình hoạt động liên tục. Các cổng kết nối như USB và Ethernet được bố trí lộ ra ngoài một cách tinh tế, giúp bạn dễ dàng cắm dây cáp mà không cần tháo rời ngăn kéo. Đây thực sự là một bản nâng cấp tối ưu hóa không gian cực kỳ thông minh dành cho những ai đam mê mod máy in 3D.

Các lưu ý và hướng dẫn khi thực hiện in 3D mẫu này:

• Vật liệu in: Khuyên dùng nhựa PLA, PETG hoặc ABS để đảm bảo độ cứng cáp và khả năng chịu nhiệt ổn định.
• Linh kiện bổ sung: Bạn cần chuẩn bị 4 threaded inserts (ốc cấy nhiệt) kích thước M2x3x3.2 và 4 ốc M2x4mm để cố định bo mạch Raspberry Pi vào ngăn kéo.
• Cấu trúc in: Mẫu thiết kế này có các hốc chứa cổng kết nối, do đó bạn nên sử dụng organic supports (hỗ trợ hữu cơ) để đảm bảo bề mặt được in ra mịn đẹp và chính xác nhất.
• Thiết lập in: Nên in với layer height từ 0.16mm đến 0.2mm để đạt được độ chi tiết tốt nhất cho các lỗ ốc.
• Độ bền: Hãy đảm bảo độ dày thành (wall thickness) ít nhất 3 lớp để ngăn kéo đủ cứng chắc khi kéo ra đẩy vào.
• Kiểm tra: Trước khi lắp đặt, hãy vệ sinh sạch các đường hỗ trợ (support) bên trong các rãnh thông gió để đảm bảo luồng khí lưu thông tốt nhất.

Việc lắp đặt mẫu ngăn kéo này không chỉ giúp máy in của bạn trông "xịn" hơn mà còn giúp bảo vệ bo mạch Raspberry Pi khỏi bụi bẩn và các tác động vật lý không mong muốn. Đây là lựa chọn nâng cấp hoàn hảo cho bất kỳ ai đang sử dụng hệ sinh thái Creality Ender 3 S1 Pro.
