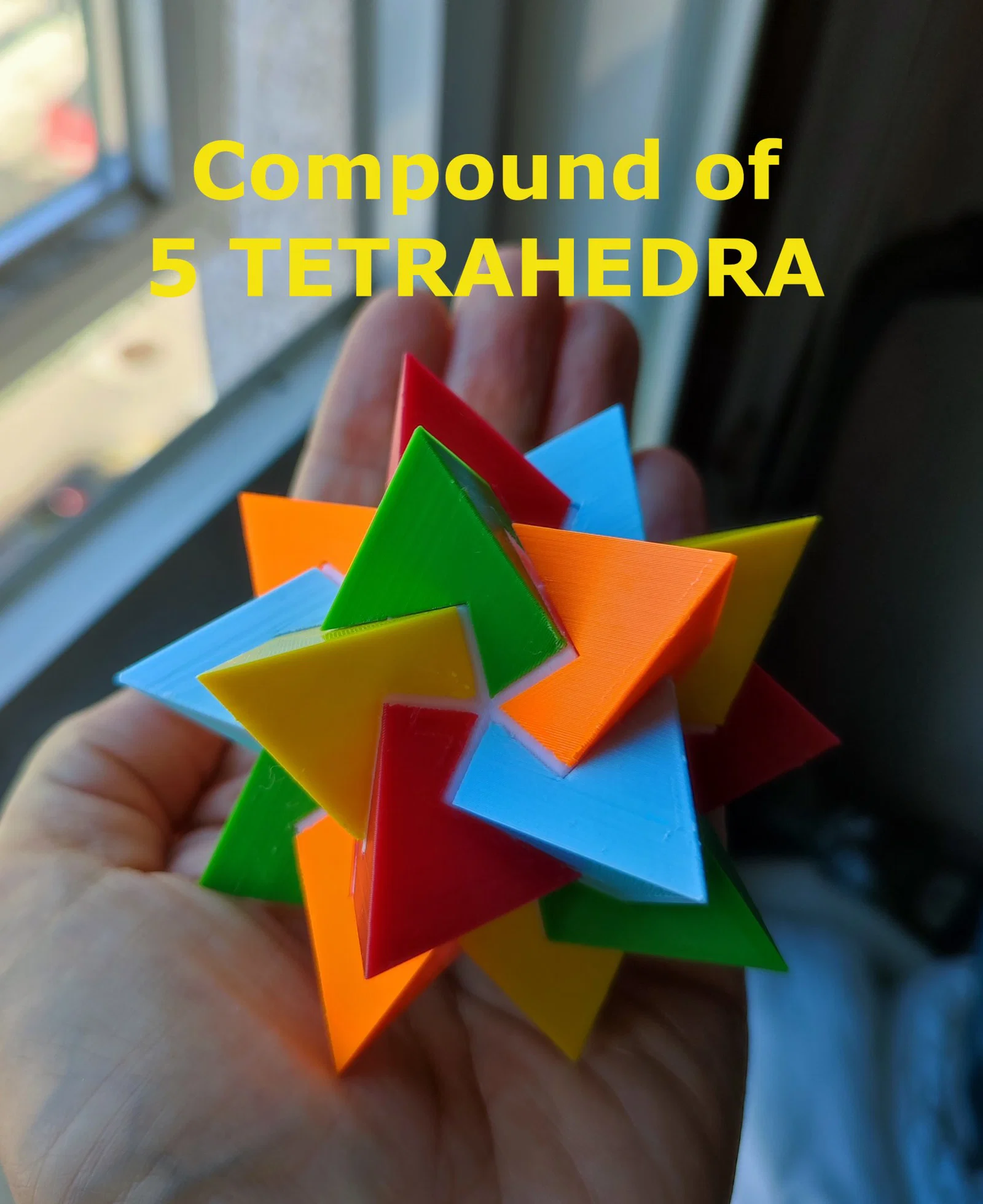

Hợp chất của năm tứ diện

Chào! Đây là mô hình CAD đầu tiên của tôi. Nó đã mất một chút công sức toán học để xác định trục xoay, góc và những thứ như vậy, nhưng tôi nghĩ nó đã thành công và xứng đáng với công sức bỏ ra.

Nó khó lắp ráp hơn những gì trông có vẻ!! Bạn phải tìm ra không chỉ nơi đặt mỗi màu, mà còn cả góc.

Nếu bạn xác định đúng góc chèn, các mảnh sẽ vào với sự dễ dàng tương đối. Điều tương tự cũng áp dụng cho việc tháo rời. Dù sao tôi có thể chuẩn bị một phiên bản lắp lỏng hơn.

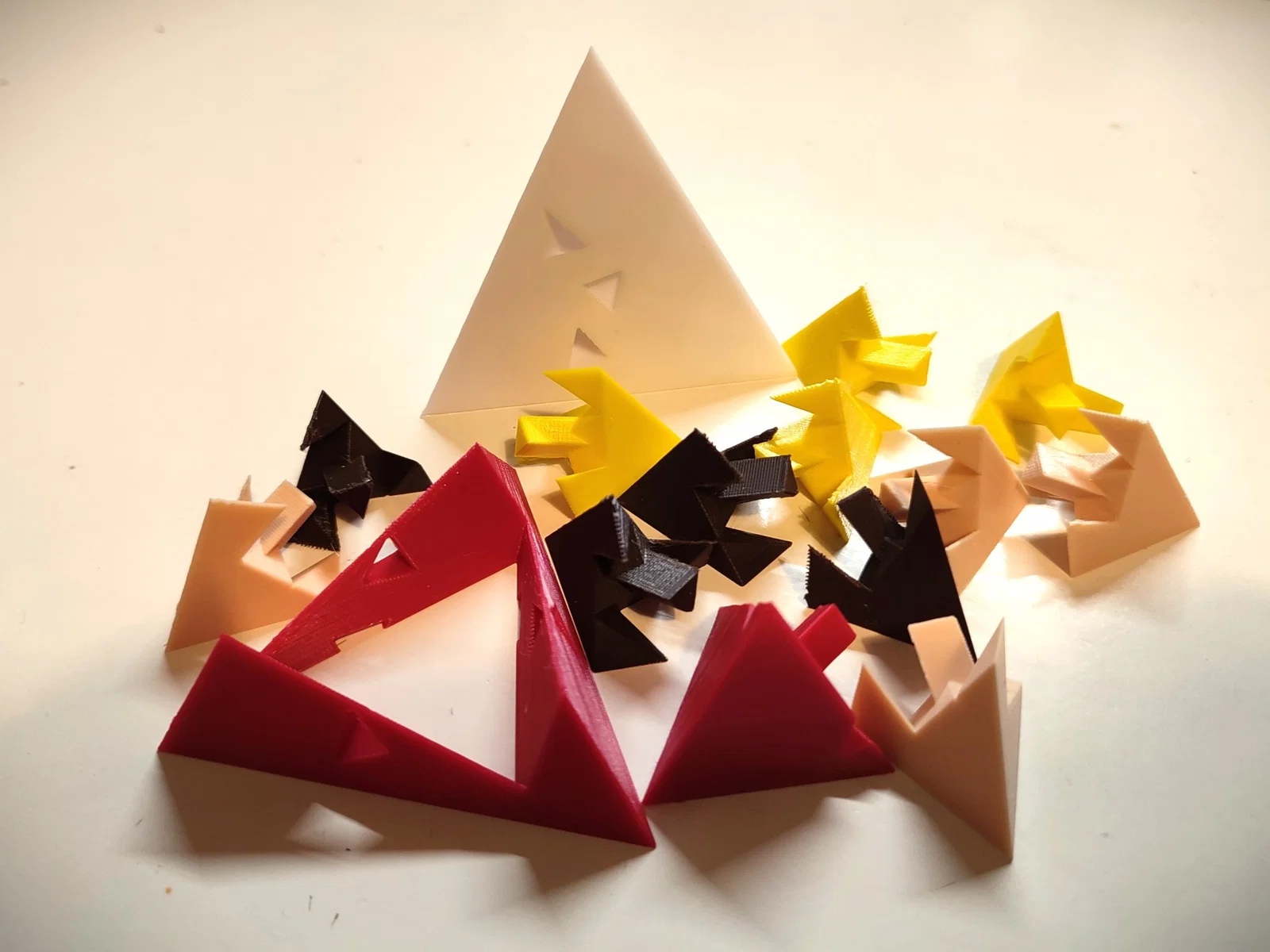

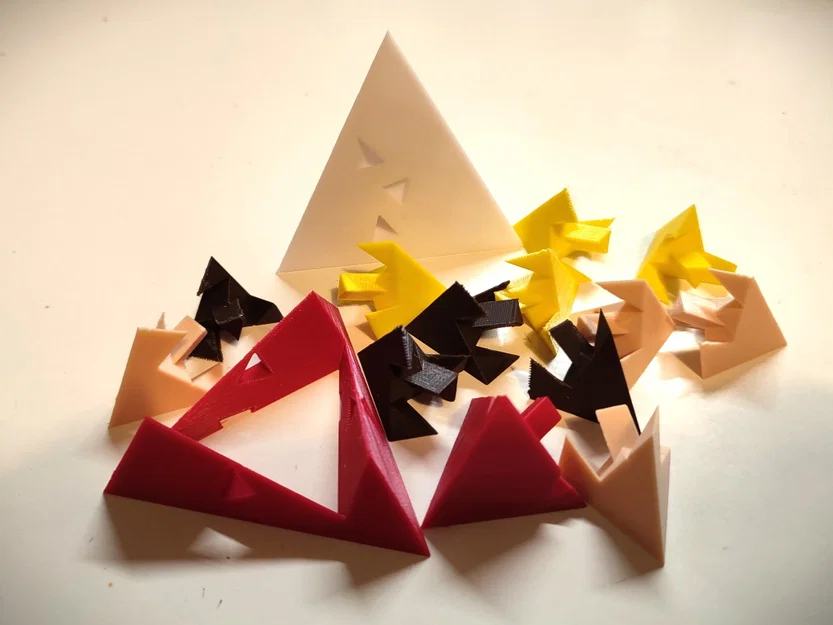

Khi đã lắp ráp xong, bạn có thể chiêm ngưỡng tác phẩm điêu khắc toán học này trong thời gian bạn muốn ;-). Hoặc bạn có thể tháo rời nó ra và lặp lại.

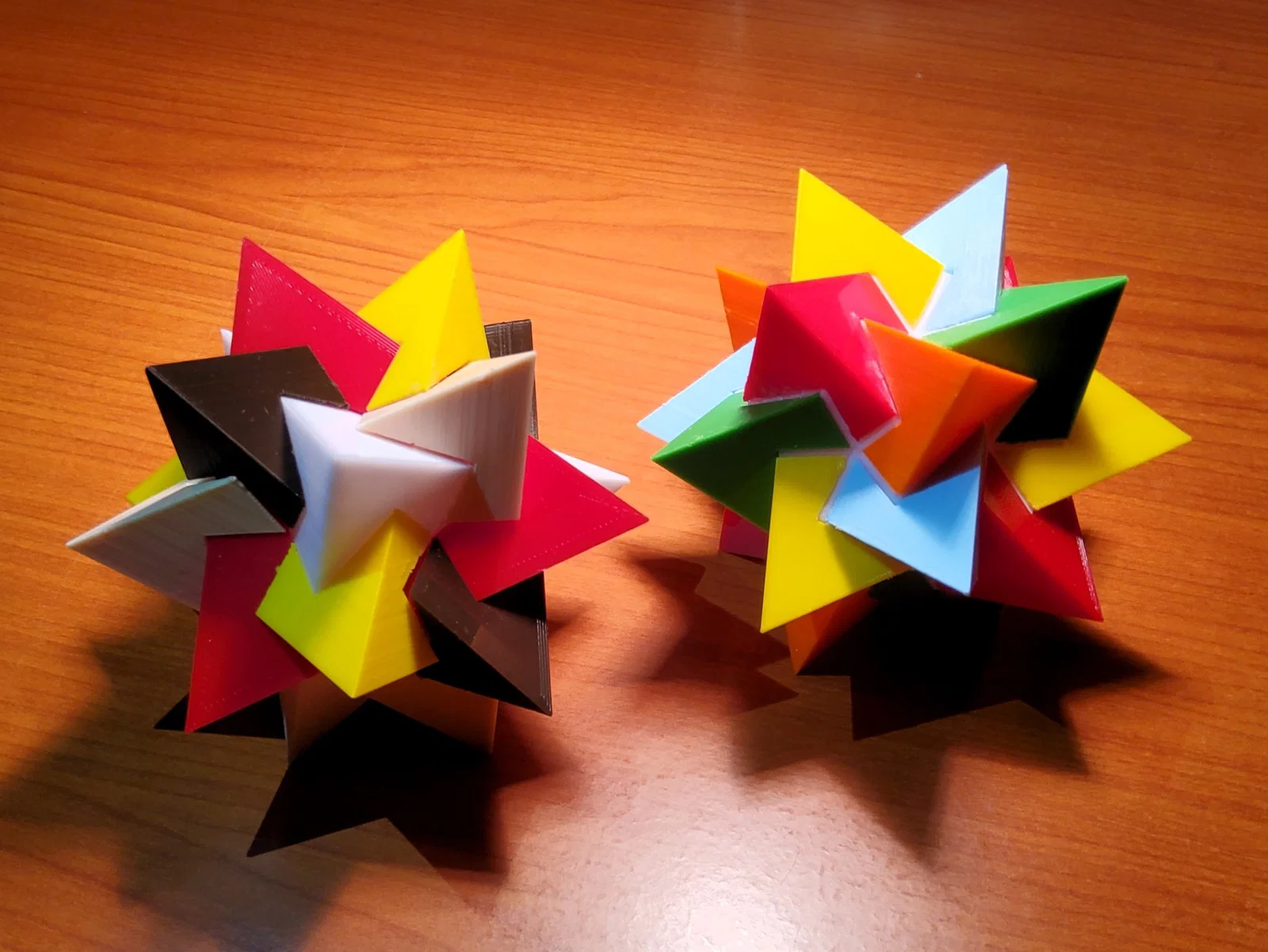

Trong các tệp, bạn sẽ tìm thấy hai phiên bản:

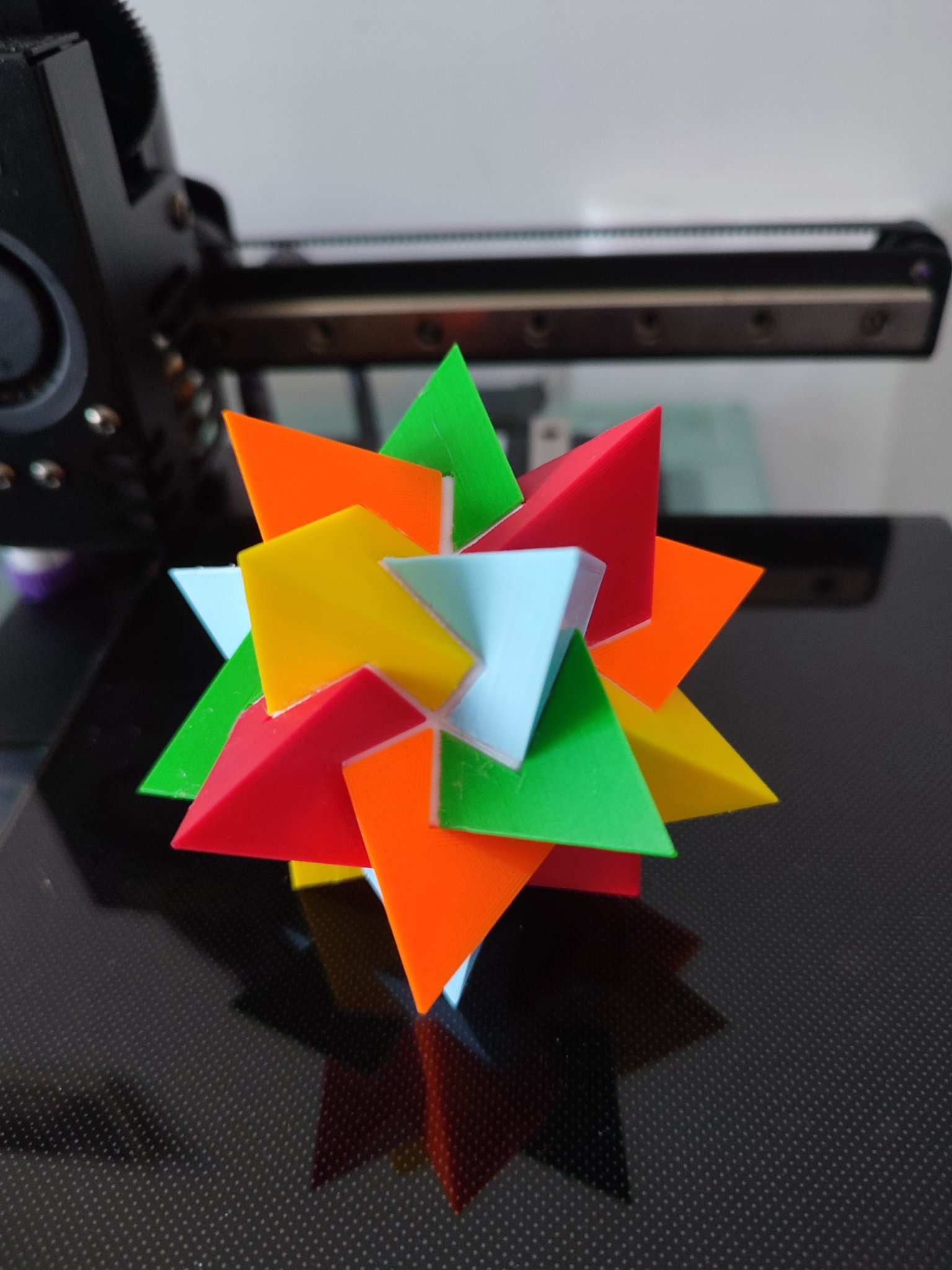

• Phiên bản 2: Đây là phiên bản thú vị và thực sự là một câu đố. In khá tốt mà không cần hỗ trợ nào.

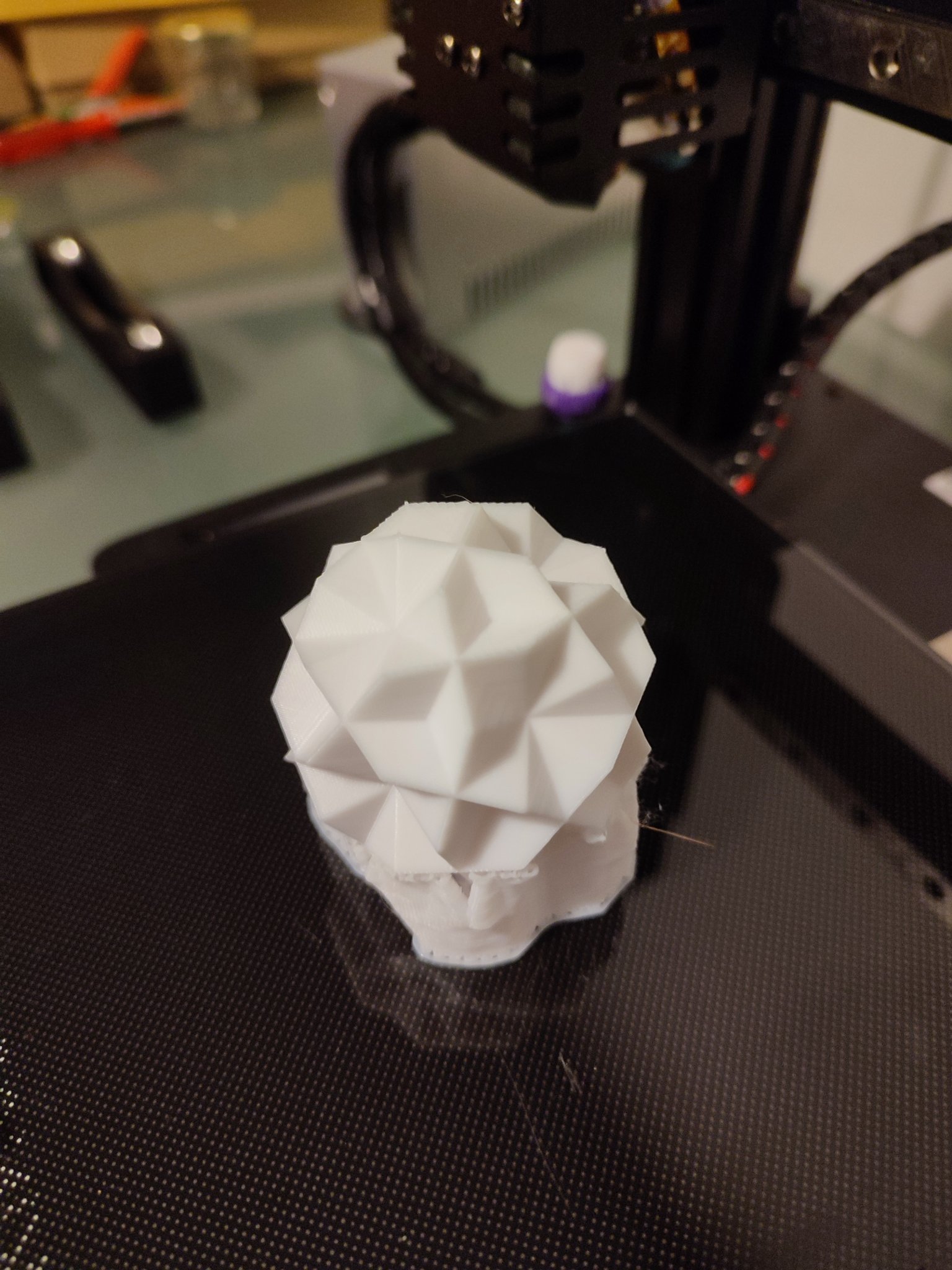

• Phiên bản 1: Đây là cách tiếp cận thử nghiệm đầu tiên của tôi trong việc mô hình hóa nó. Nó bao gồm một lõi đa diện mà các “mũi nhọn” gắn vào (cần dán, xin lỗi). Không cần hỗ trợ cho các mảnh, nhưng đối với lõi, tôi đã phải sử dụng một tấm bè và hỗ trợ.

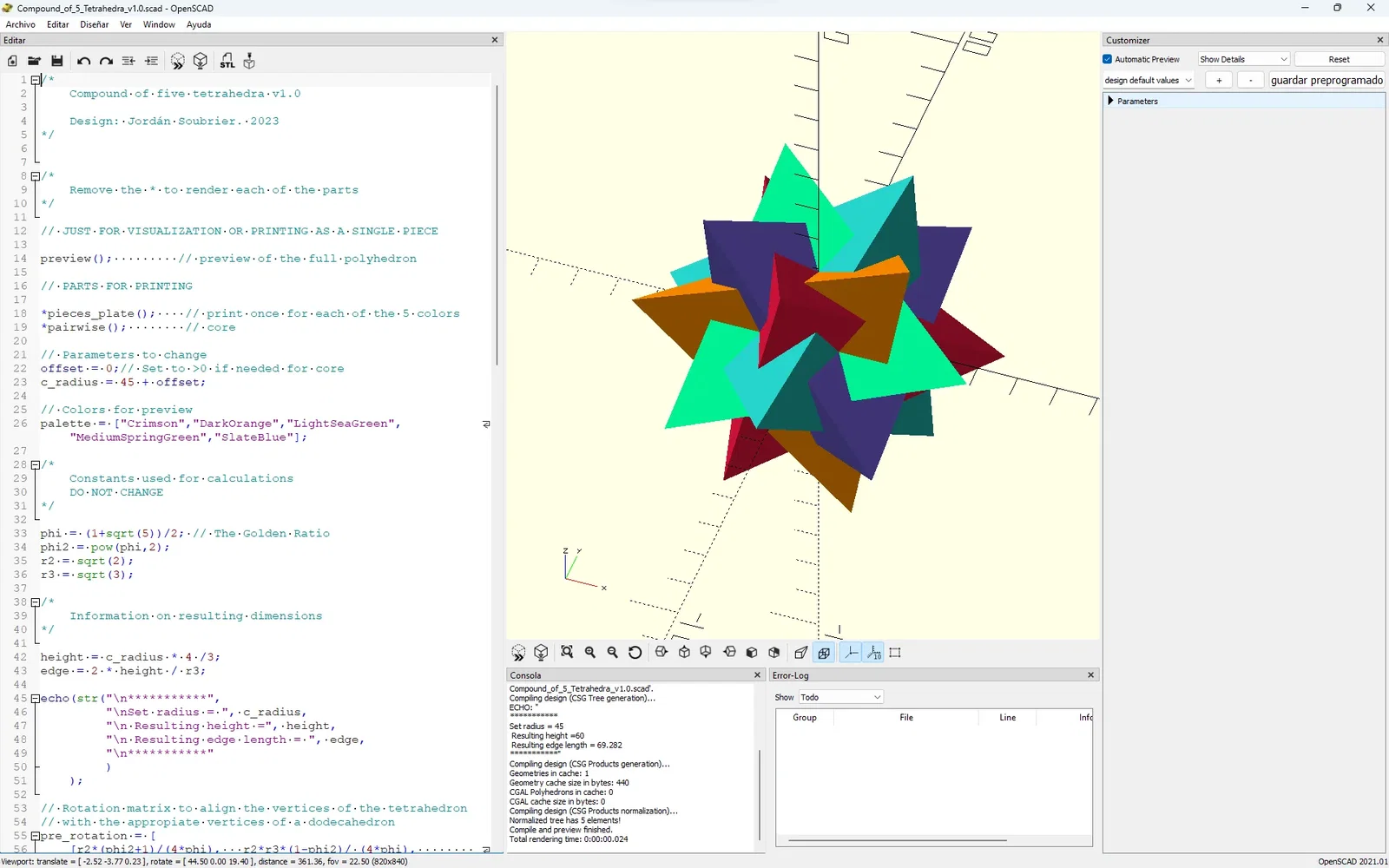

Cho cả hai phiên bản, tôi đã bao gồm mã nguồn ở định dạng OpenSCAD, vì vậy bạn có thể điều chỉnh kích thước và khoảng trống nếu cần hoặc chơi với nó theo cách bạn thích.

PS: Tôi sẽ cố gắng chụp những bức ảnh tốt hơn, xin lỗi.
