Bài Test Dung Sai Máy In (Printer Tolerance Test)

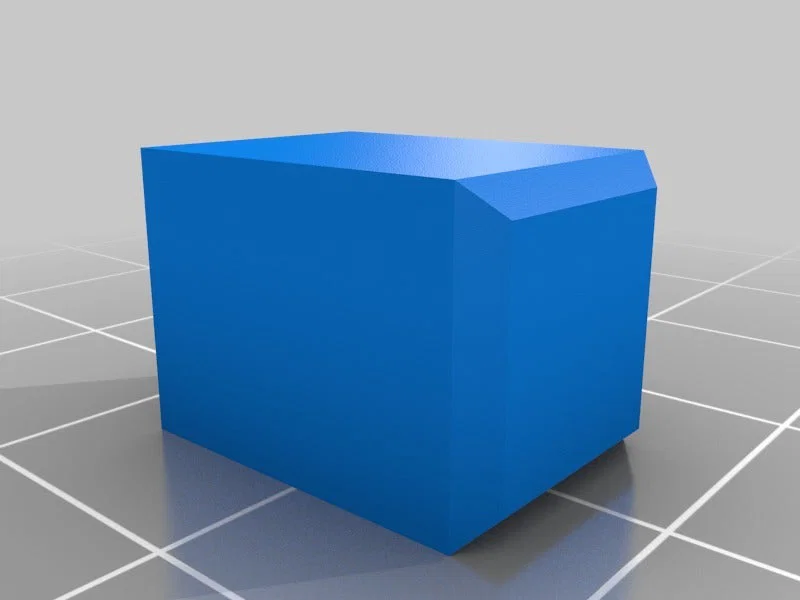

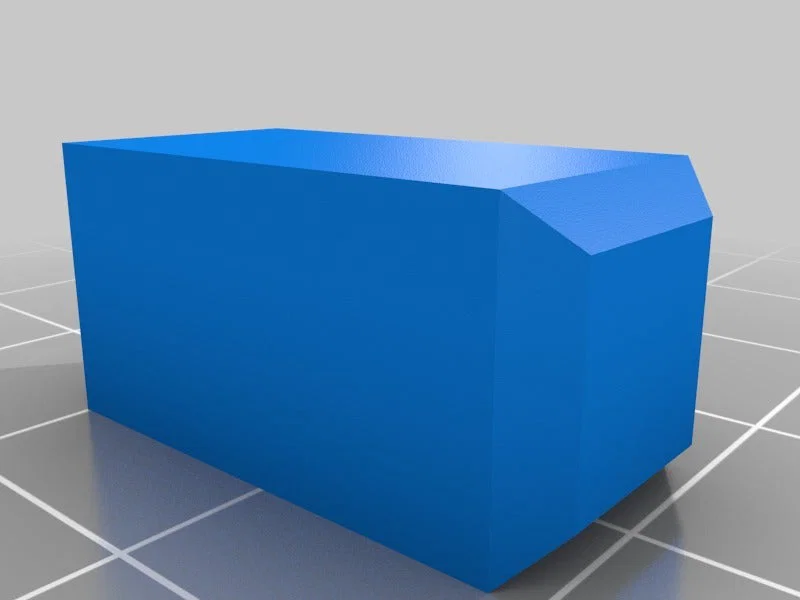

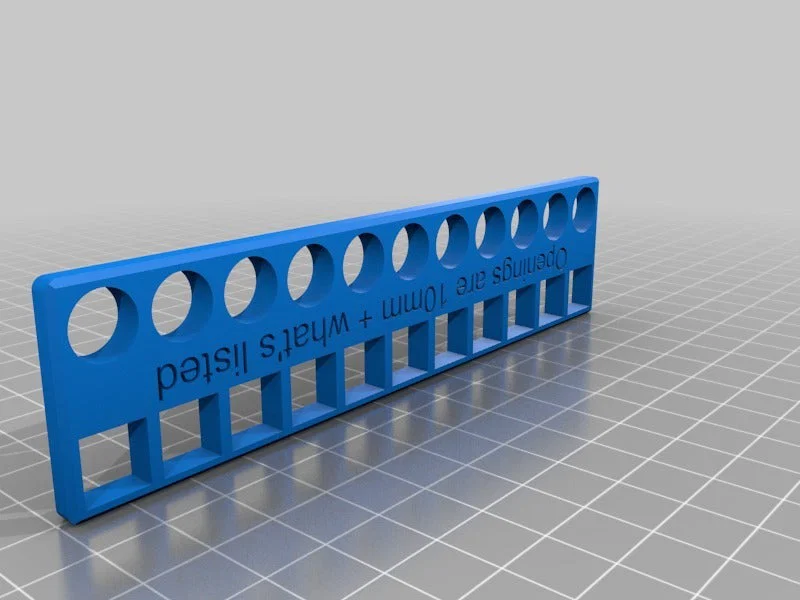

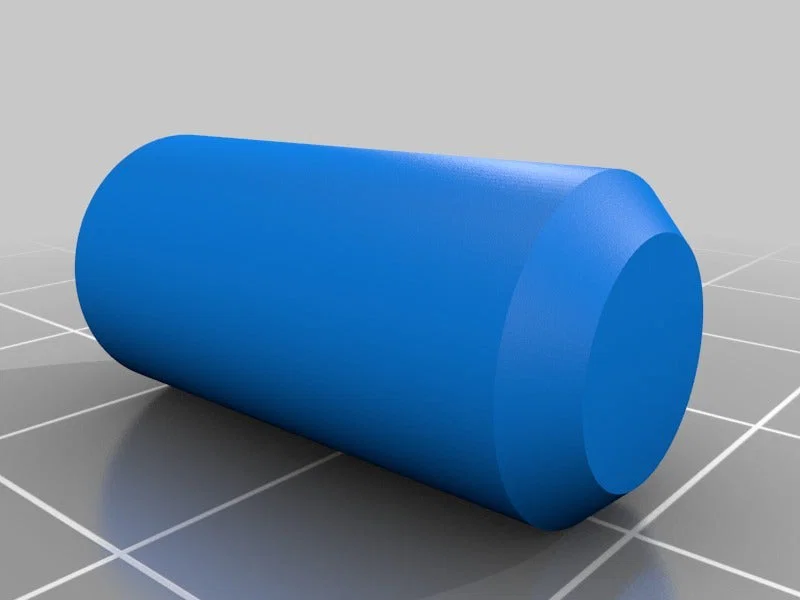

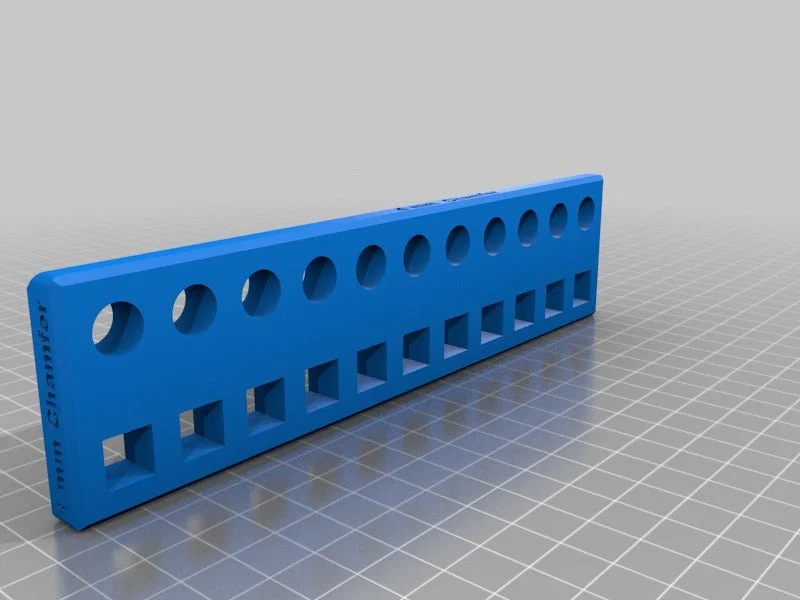

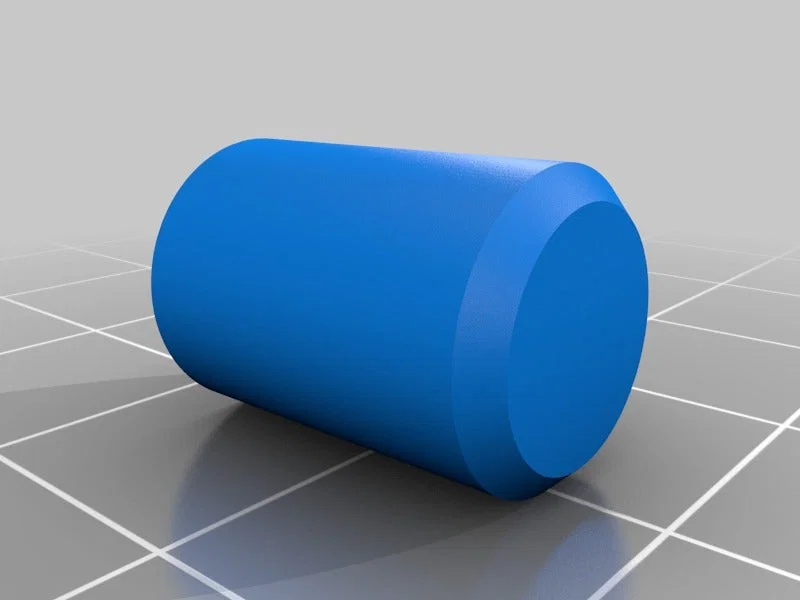

Mình cần một cách để biết các phần mình thiết kế sẽ khớp với nhau ra sao mà không phải thử đi thử lại nhiều lần, vừa tốn thời gian vừa phí filament, nên mình làm ra bài test này. Các ký hiệu trên mẫu test cho biết độ hở (clearance) theo milimet cho từng nhóm lỗ. Chỉ cần đẩy các chốt (pegs) vào là bạn sẽ hình dung được độ khít/độ vừa. Nếu khít quá tới mức không kéo chốt ra được, thì cứ in thêm vài cái chốt nữa.

Khi in chốt theo phương thẳng đứng, các gờ do từng lớp in (layer) sẽ tạo thêm ma sát. Mình khuyên nên in một số chốt theo chiều dọc và một số theo chiều ngang để thấy rõ hai hướng in ảnh hưởng tới độ khớp như thế nào.

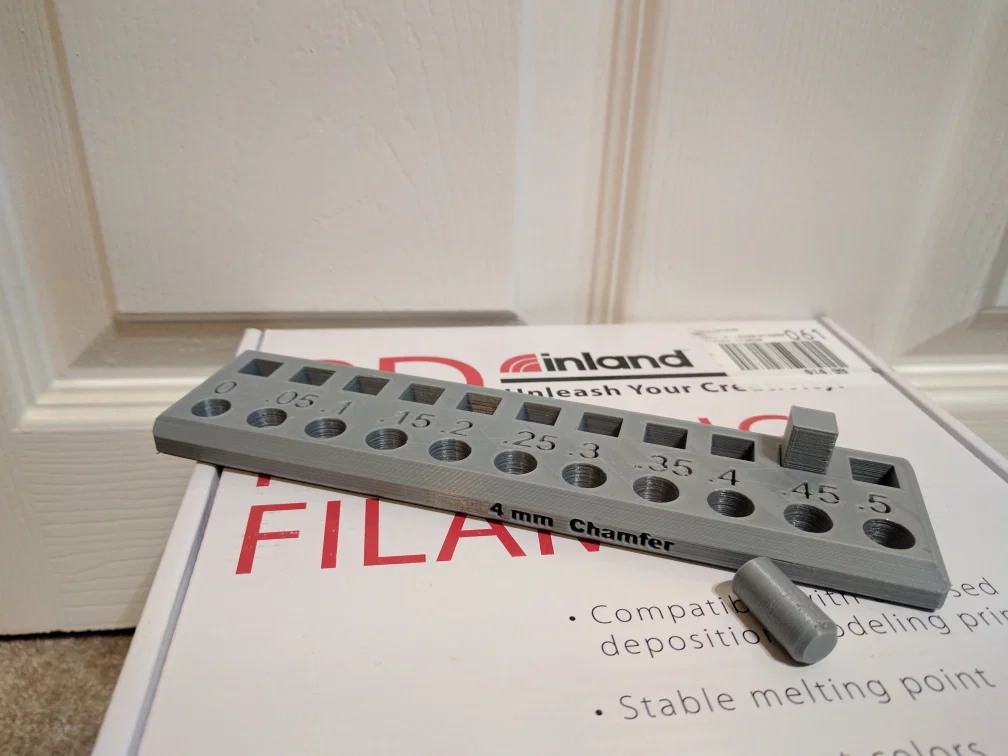

Xung quanh cạnh của mẫu test, mình thêm các vát mép (chamfer) 1, 2, 3 và 4mm để tiện làm mốc tham khảo khi thiết kế. Mình không ghi nhãn chamfer ở mặt dưới, nhưng cái đó là 1.5mm.

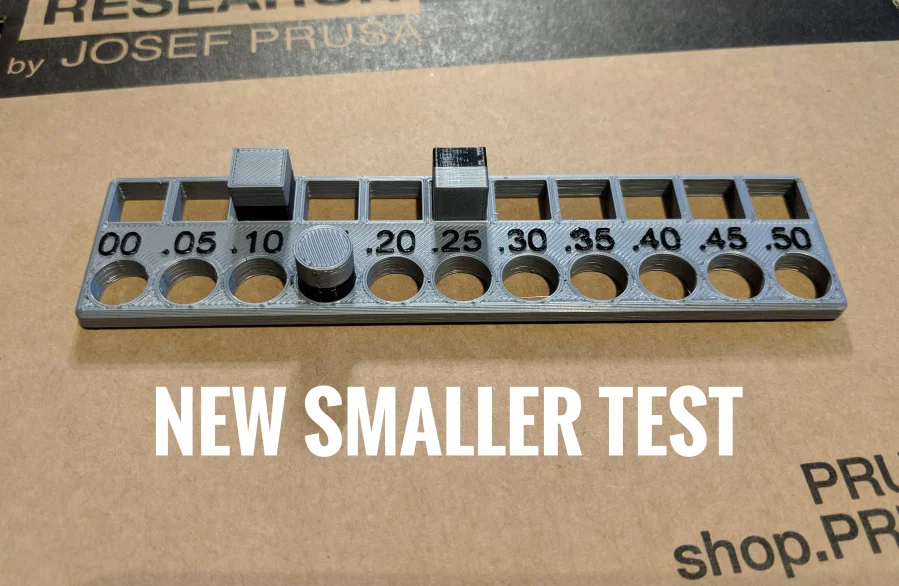

*Cập nhật 6/10/19: Mình in thử cho máy in mới và bất ngờ vì mẫu này tốn khá nhiều filament. Model mới “Small Test.stl” dùng ít filament hơn và in nhanh hơn. Mình bỏ các chamfer khác nhau và phần chữ giờ được làm nổi để có thể in chữ bằng màu khác. Ngoài ra còn có các phiên bản chốt nhỏ hơn.*
