Vernier Caliper (Messschieber/Schublehre) – Hướng dẫn in 3D & lắp ráp

Hướng dẫn in 3D: Vernier Caliper

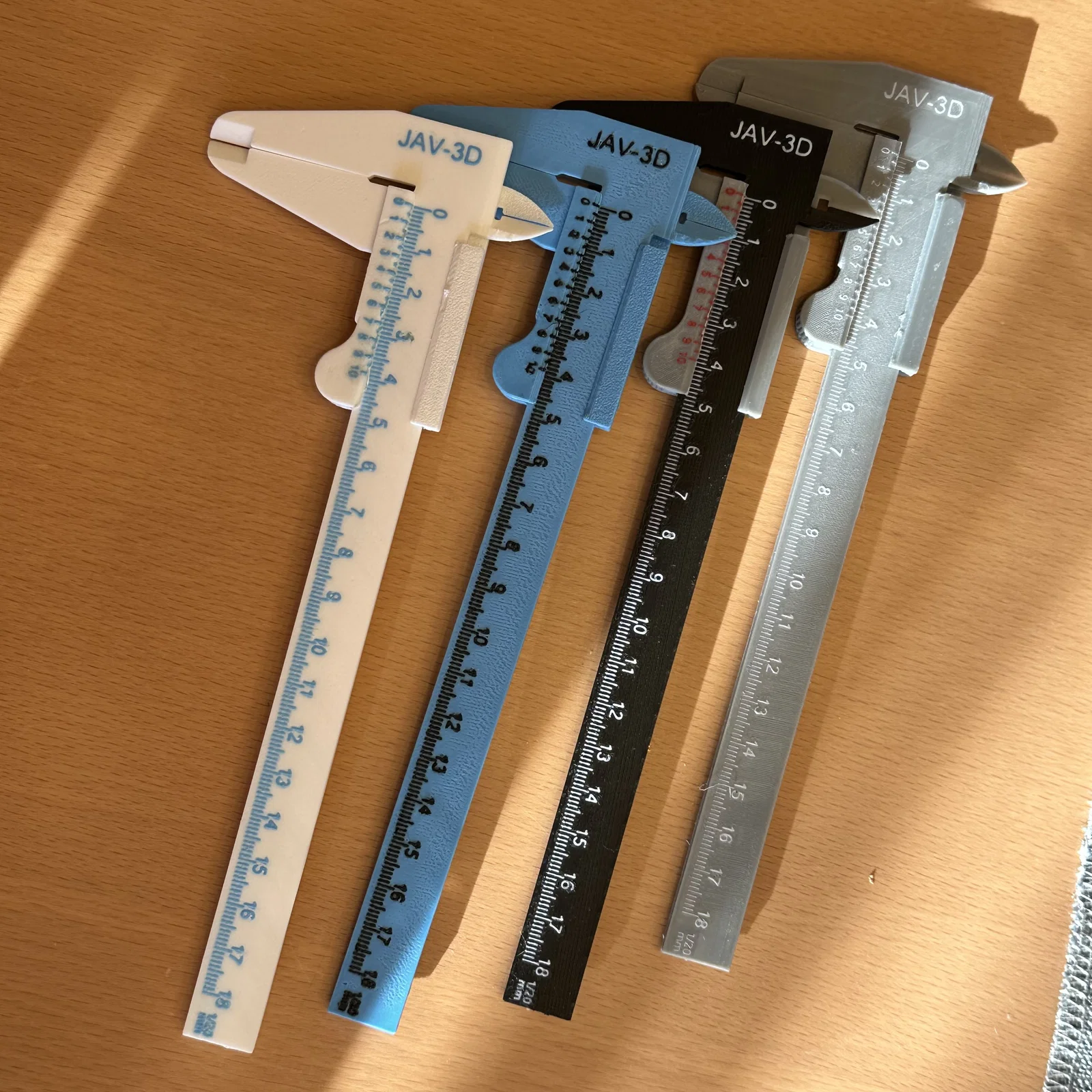

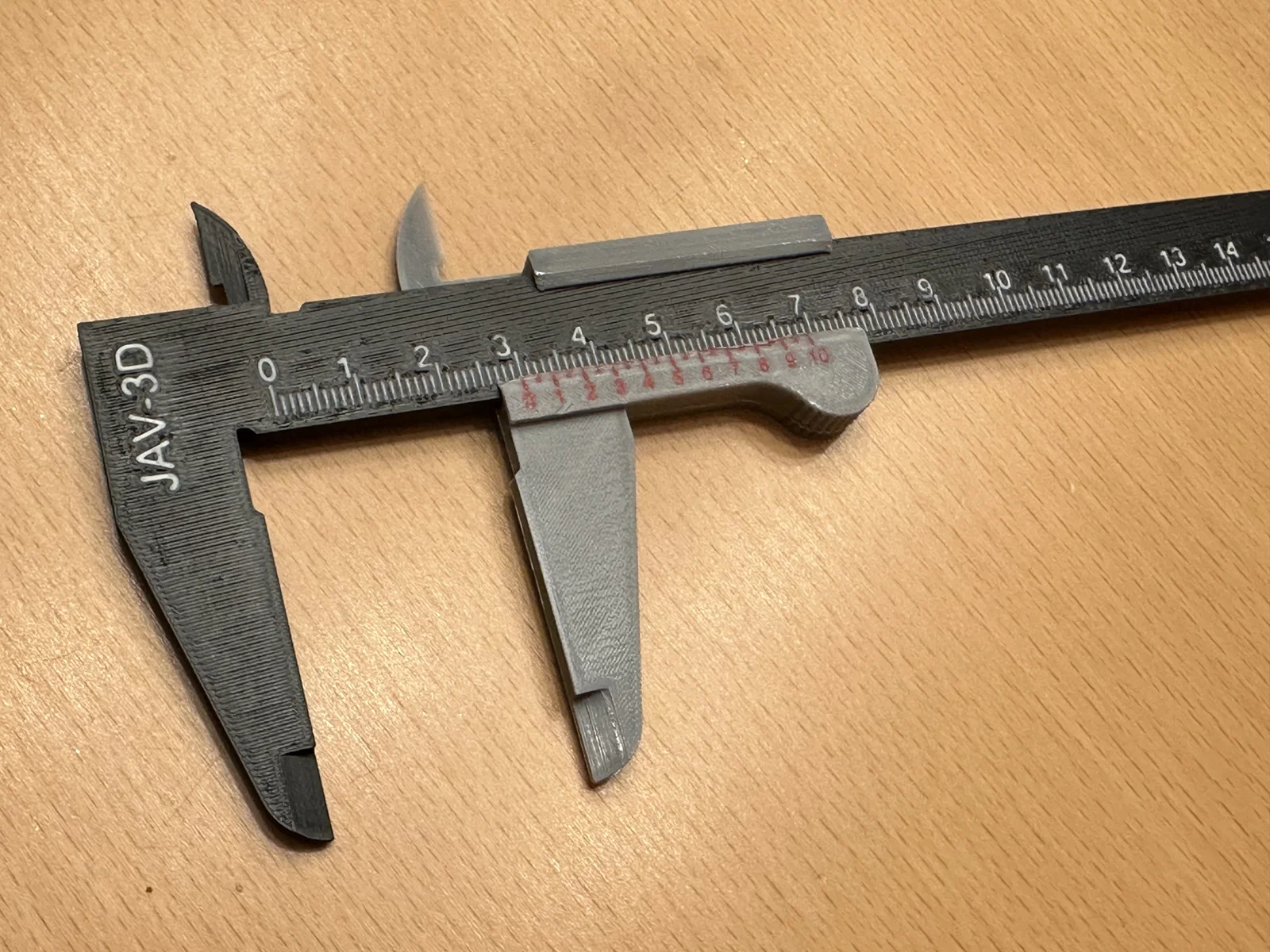

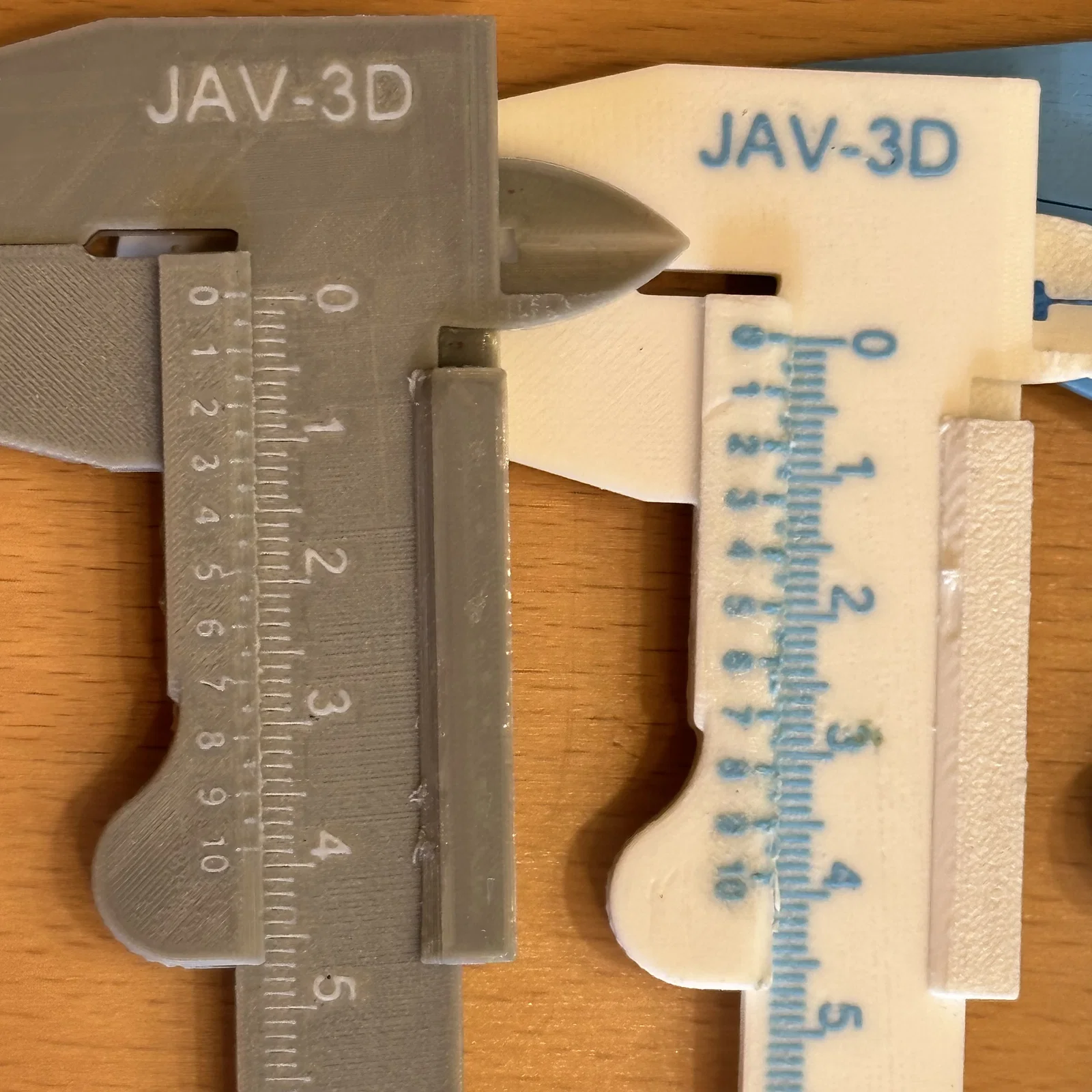

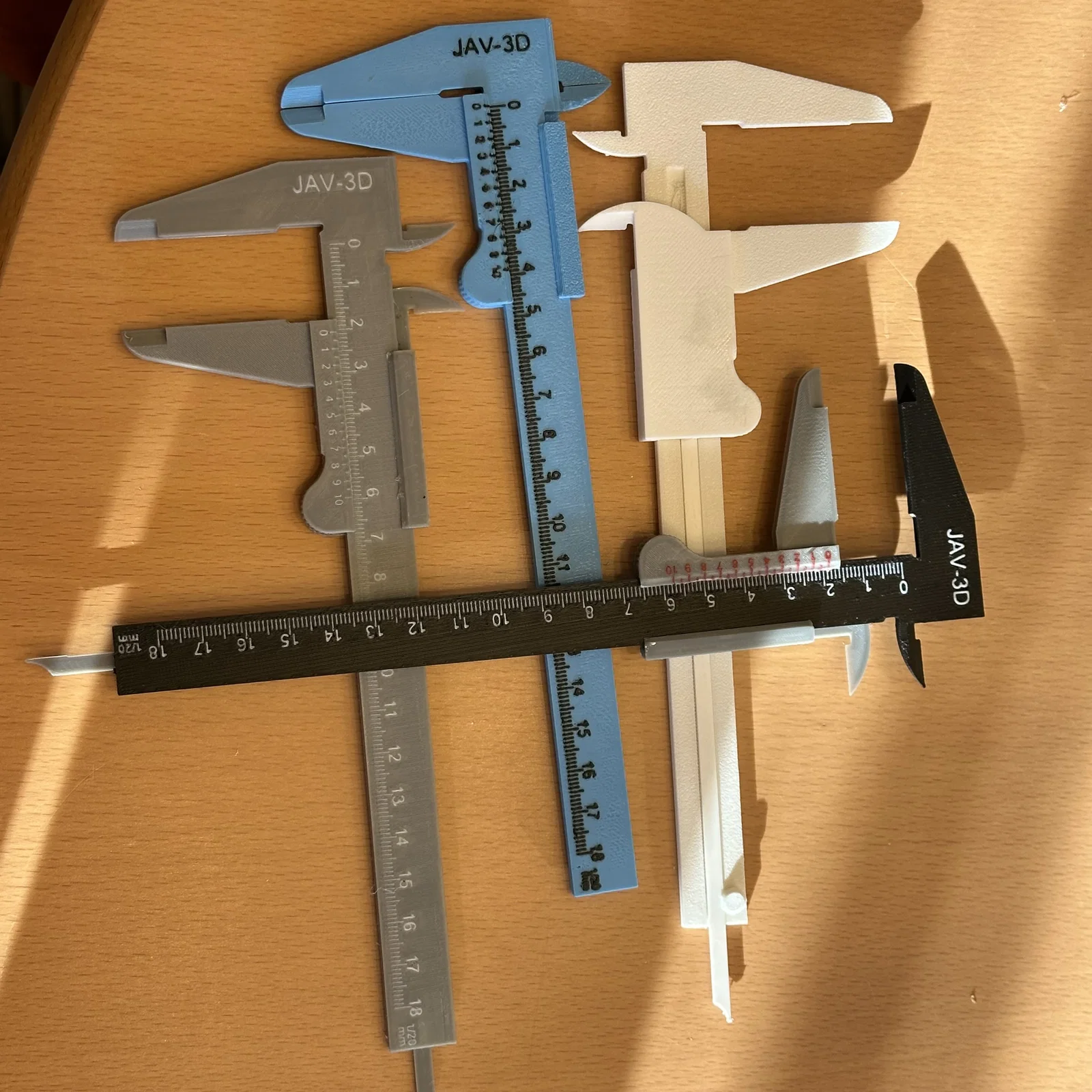

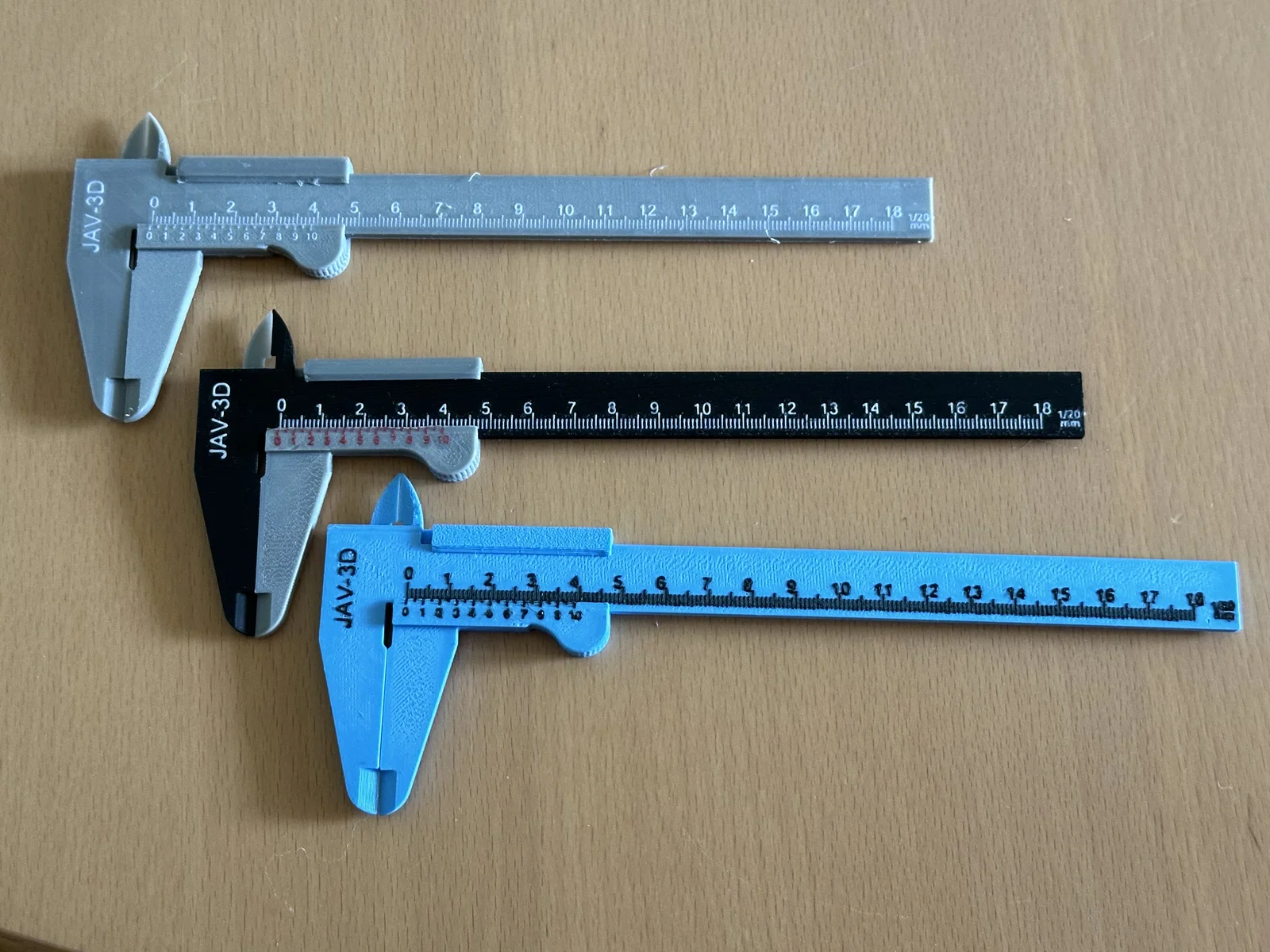

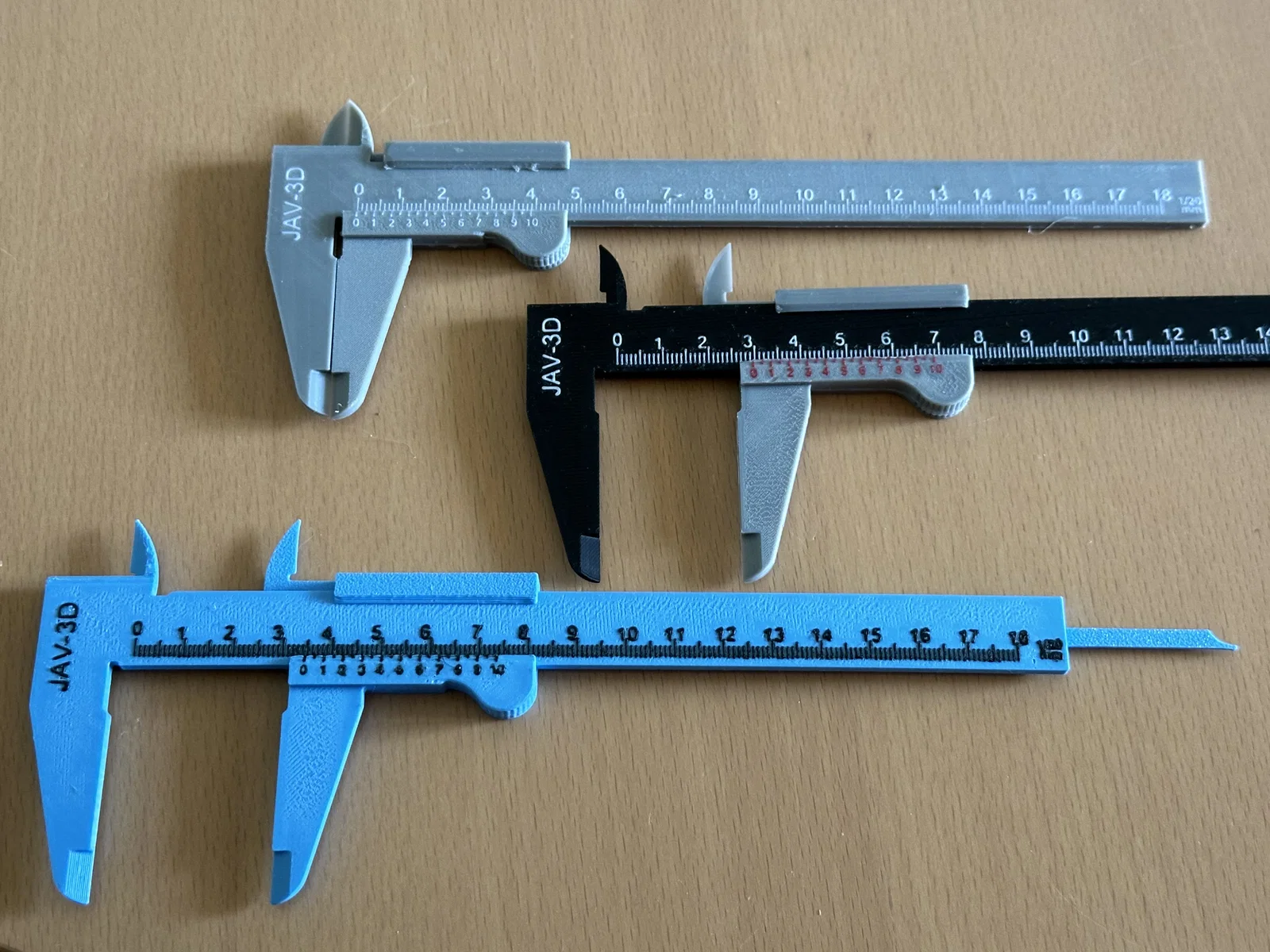

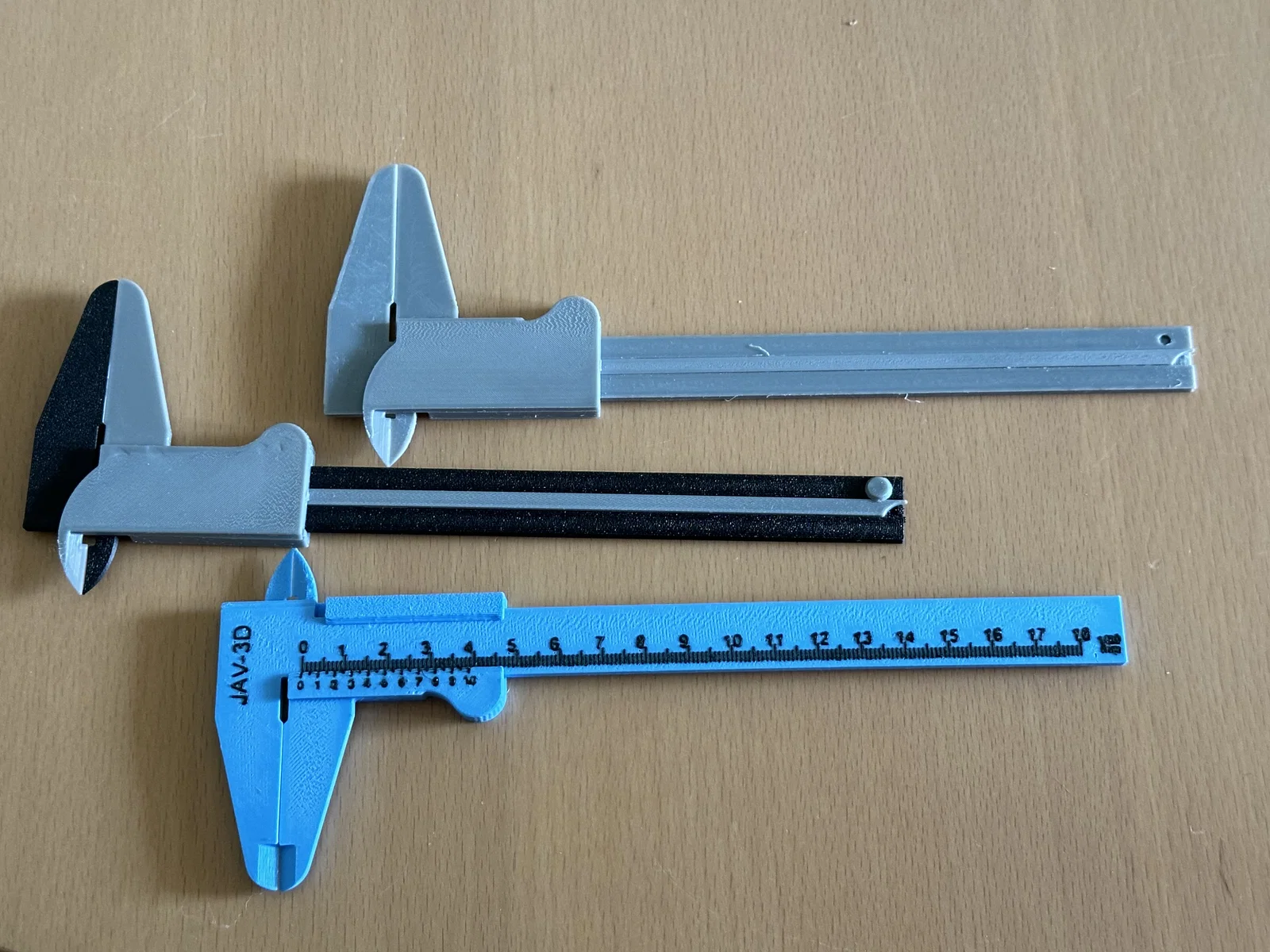

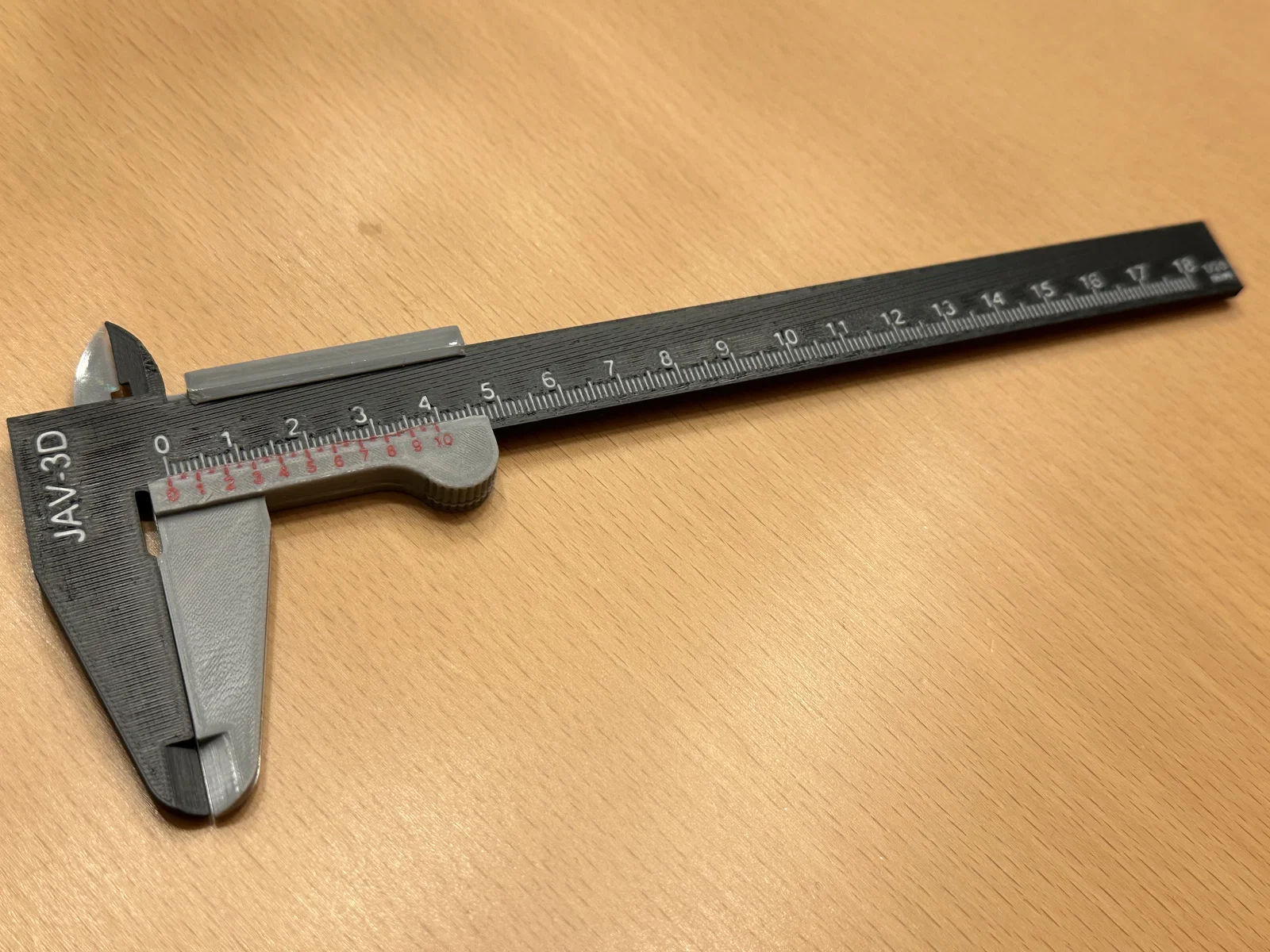

Giới thiệu: Hướng dẫn này mô tả cách in 3D một thước cặp vernier (vernier caliper), là dụng cụ đo đa năng được thiết kế cho các phép đo chính xác ở mức 2 chữ số sau dấu phẩy. Thước được in thành nhiều phần và lắp ráp sau khi in. Do kết cấu khá mảnh, nên in bằng nozzle 0.2mm.

Vật liệu và thiết lập in:

• ASA hoặc ABS là lựa chọn lý tưởng nhờ bền và chịu tác động môi trường tốt.
• PLA hoặc PETG cũng dùng được nếu thước không bị sử dụng nặng.
• Dùng nozzle 0.2mm để đạt độ chi tiết cao và cạnh sắc.
• Khuyến nghị layer height 0.1 đến 0.2mm để đảm bảo độ chính xác khi đo.

In Vernier Caliper:

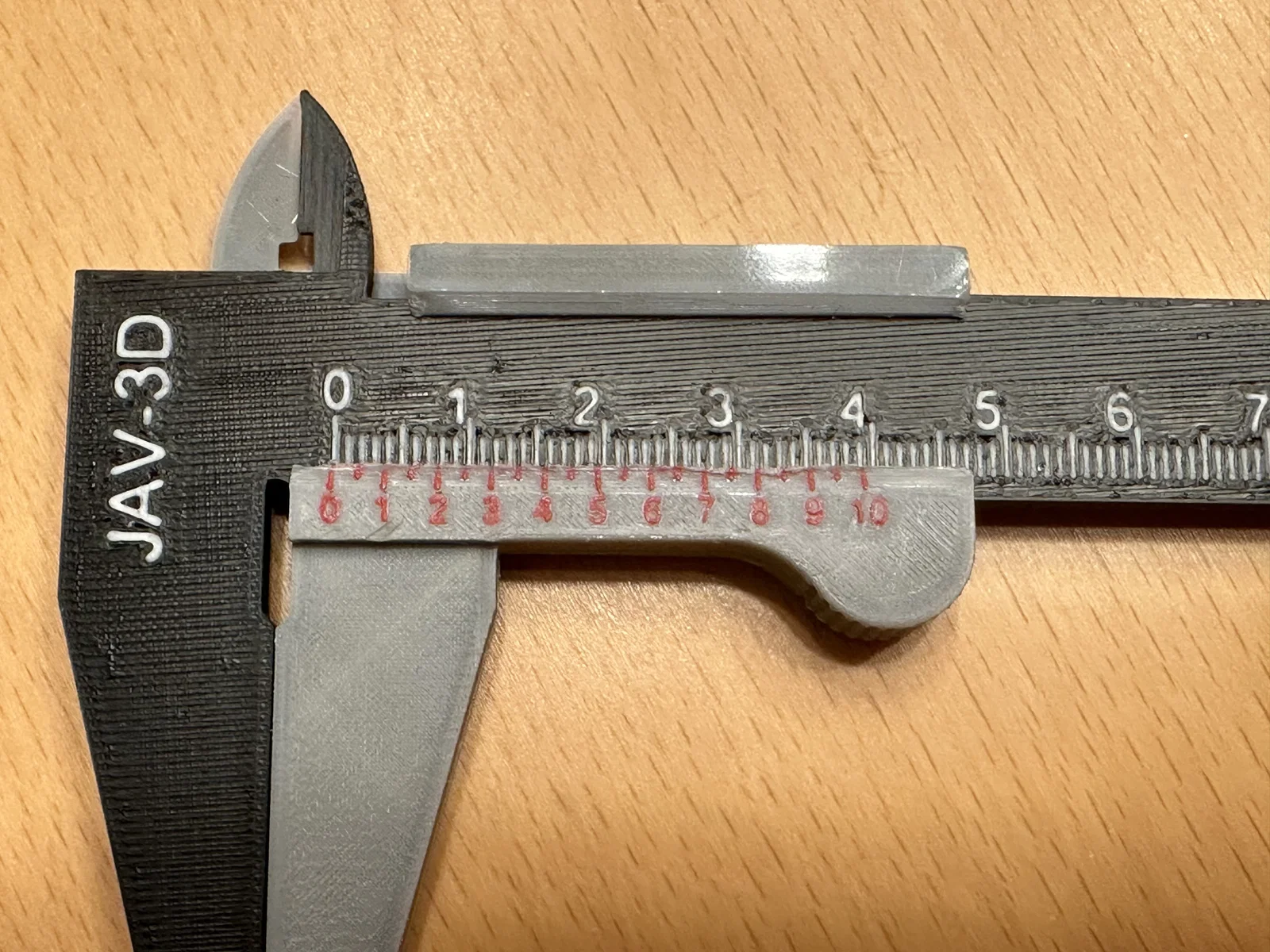

• In riêng từng bộ phận của thước, gồm phần ruler và phần slider.
• Đảm bảo chi tiết rõ, cạnh sắc để lắp ráp được chính xác.

Lắp ráp Vernier Caliper:

• Sau khi in, làm sạch bavia (deburr) toàn bộ chi tiết và gỡ support để chuyển động được mượt.

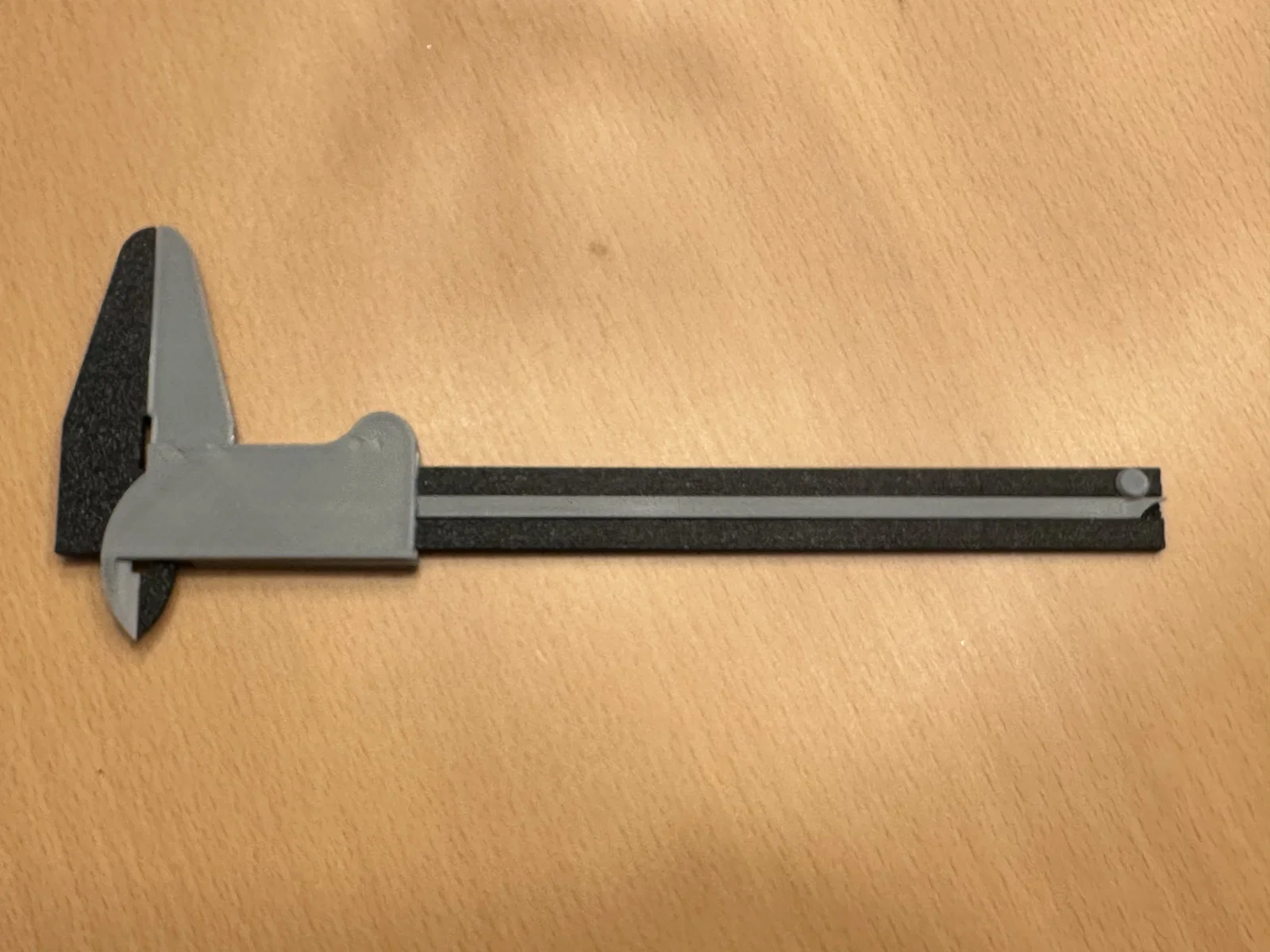

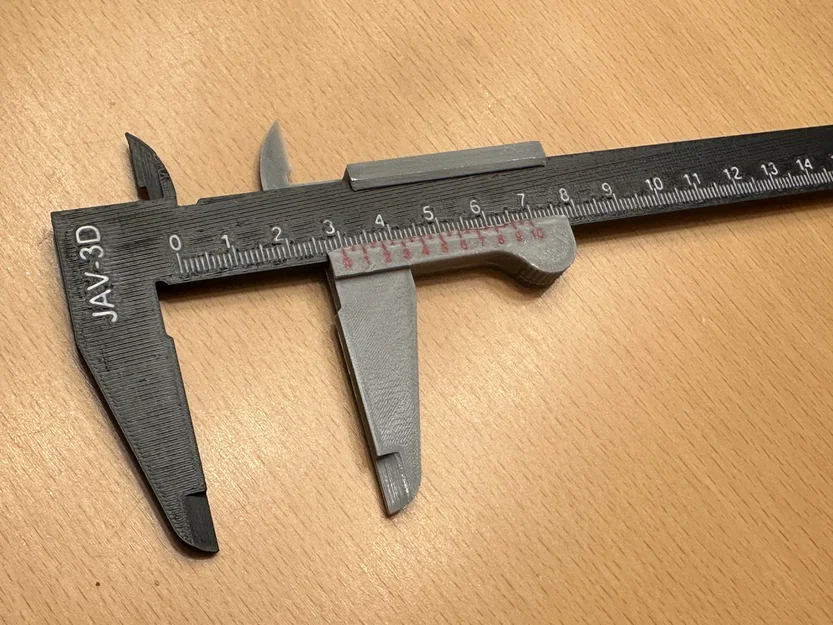

• Lắp thước bằng cách đưa slider vào rãnh dẫn (guide) trên phần ruler.
• Kiểm tra slider trượt có mượt không, đồng thời không được quá lỏng.

Sử dụng Vernier Caliper:

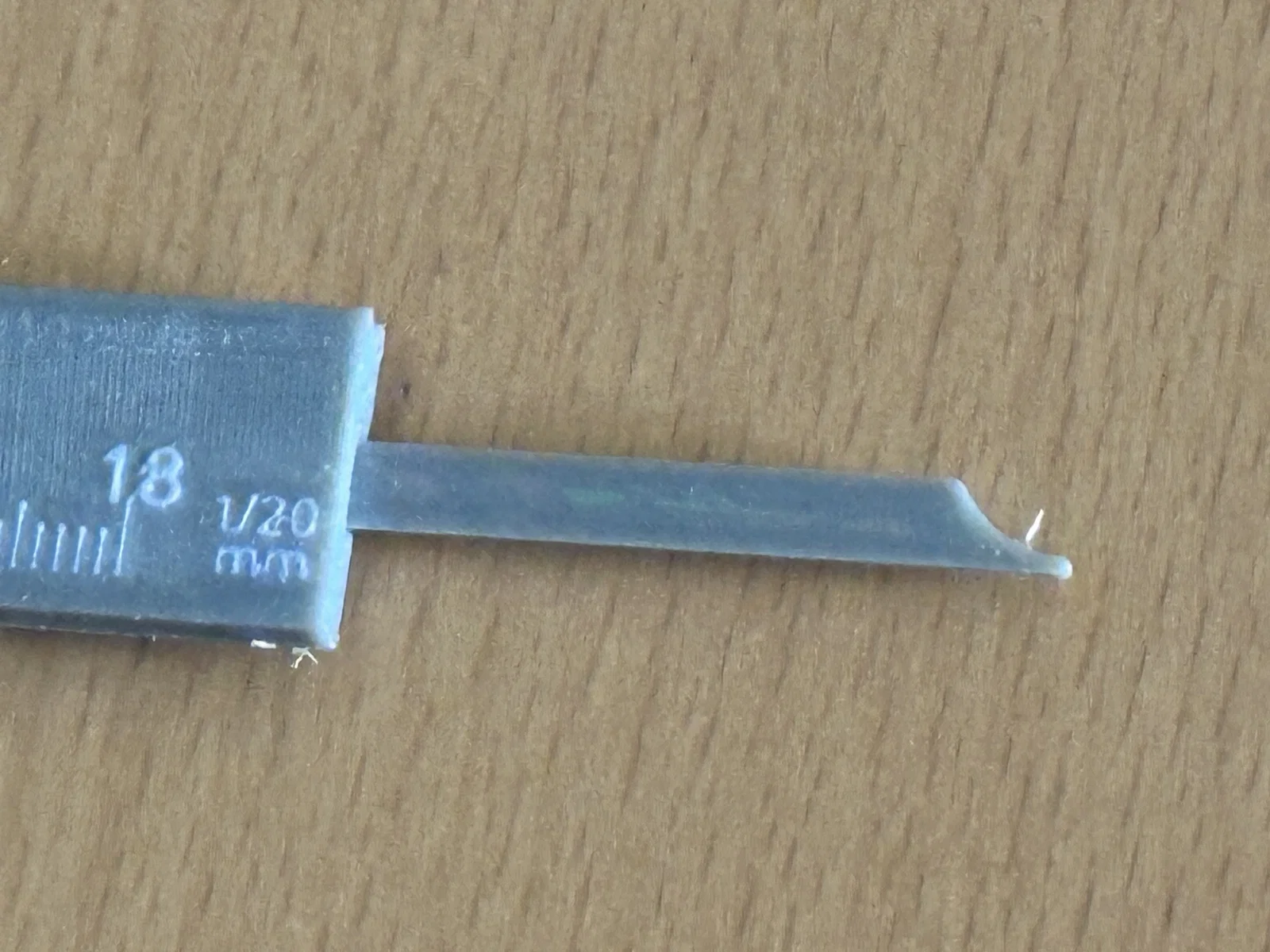

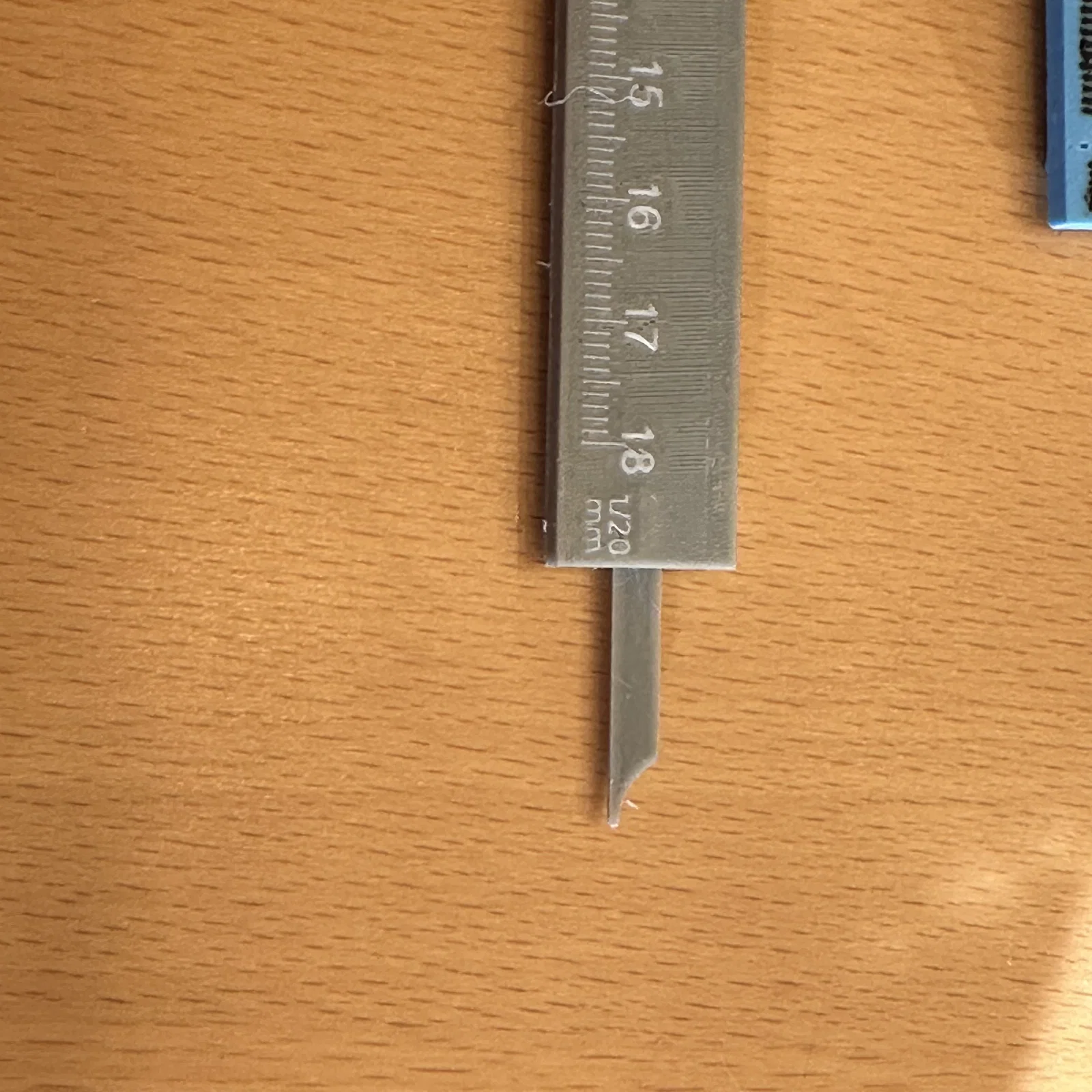

• Thước được thiết kế để đo đường kính trong, đường kính ngoài và đo độ sâu.
• Độ chính xác phụ thuộc vào thiết lập in và độ chuẩn khi lắp ráp.

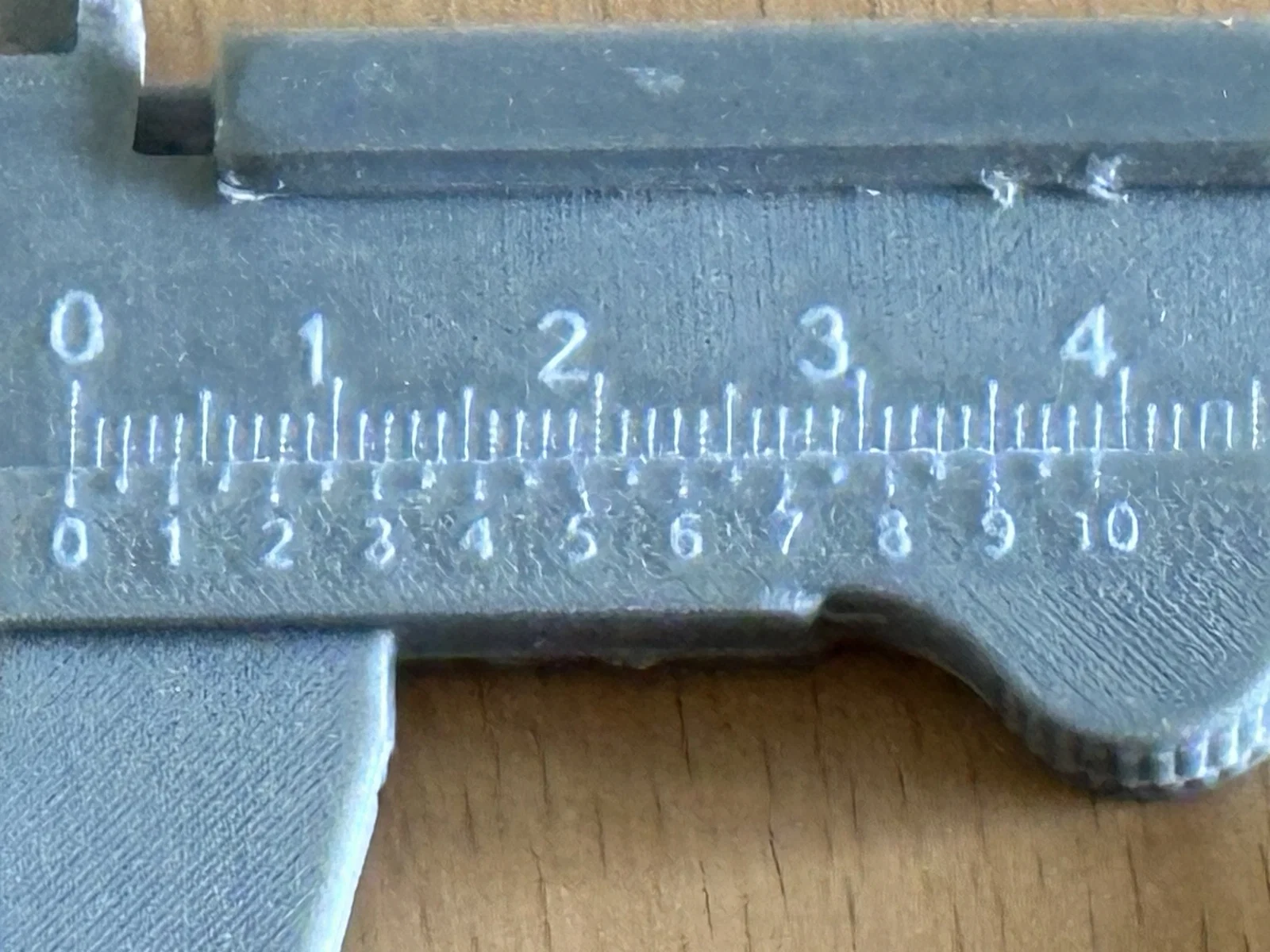

• Lý tưởng thì có thể đo ở mức 2 chữ số sau dấu phẩy.

Bảo trì và chăm sóc:

• Giữ thước sạch, tránh bụi và mạt để slider trượt mượt.
• Thường xuyên kiểm tra phần nào bị lỏng và chỉnh lại độ khít khi cần.

Kết luận:

Vernier caliper in 3D là một dụng cụ đo hữu ích và chính xác, có thể lắp ráp dễ dàng. Độ chính xác phụ thuộc vào thiết lập in và quá trình lắp, nhưng lý tưởng có thể đạt mức đo 2 chữ số sau dấu phẩy. Khuyến nghị dùng ASA hoặc ABS, tuy nhiên PLA hoặc PETG cũng dùng được. Với hướng dẫn này, bạn có thể in một cây thước cặp chất lượng để đáp ứng nhu cầu.

deutsch

Hướng dẫn in 3D: Schieblehre

Giới thiệu: Hướng dẫn này mô tả cách in 3D một thước cặp (Schieblehre), là dụng cụ đo đa năng được thiết kế cho các phép đo chính xác ở mức 2 chữ số sau dấu phẩy. Thước được in thành nhiều phần và lắp ráp sau khi in. Do kết cấu khá mảnh, nên in bằng nozzle 0,2 mm.

Vật liệu và thiết lập in:

• ASA hoặc ABS là lựa chọn lý tưởng vì chịu tác động môi trường và mài mòn tốt hơn.
• PLA hoặc PETG cũng có thể dùng nếu thước không bị sử dụng nhiều.
• In với nozzle 0,2 mm để đạt độ chi tiết cao và cạnh sắc.
• Khuyến nghị Schichthöhe (layer height) từ 0,1 đến 0,2 mm để đảm bảo phép đo chính xác.

In thước cặp:

• In riêng các phần khác nhau của thước, bao gồm phần lineal (ruler) và phần schieber (slider).
• Lưu ý để mọi chi tiết rõ ràng và cạnh sắc nhằm hỗ trợ lắp ráp chuẩn.

Lắp ráp thước cặp:

• Sau khi in, làm sạch bavia (entgraten) và tháo các phần hỗ trợ (Stützstrukturen) để đảm bảo chuyển động trơn.
• Lắp bằng cách đưa schieber (slider) vào rãnh dẫn của lineal (ruler).
• Thử độ trượt của schieber để đảm bảo trượt nhẹ, nhưng không quá lỏng.

Sử dụng thước cặp:

• Thước phù hợp để đo đường kính trong, đường kính ngoài và đo độ sâu.
• Độ chính xác phụ thuộc vào thiết lập in và độ chính xác khi lắp.
• Trong điều kiện lý tưởng, có thể đo ở mức 2 chữ số sau dấu phẩy.

Bảo dưỡng và chăm sóc:

• Giữ thước sạch, tránh bụi bẩn để đảm bảo chuyển động mượt.
• Thường xuyên kiểm tra xem các bộ phận có bị lỏng không, và chỉnh độ khít khi cần.

Tóm lại:

Thước cặp in 3D là một dụng cụ đo hữu ích và chính xác, lắp ráp khá dễ. Độ chính xác phụ thuộc vào thiết lập in và quá trình lắp, nhưng lý tưởng có thể đạt mức đo 2 chữ số sau dấu phẩy. Khuyến nghị ASA hoặc ABS, nhưng PLA hoặc PETG cũng có thể dùng. Với hướng dẫn này, bạn có thể in một cây thước cặp chất lượng cao phù hợp nhu cầu.
