Chuông cửa Shelly BLU Button Door bell

Chuông cửa dựa trên Shelly BLU Button. Thiết kế để bạn có thể nhấn ở bất kỳ vị trí nào trên toàn bộ mặt nút, nhằm bấm được Shelly bên trong.

Cần lắp ráp cẩn thận để mọi thứ khít, đẹp và hoạt động ổn.

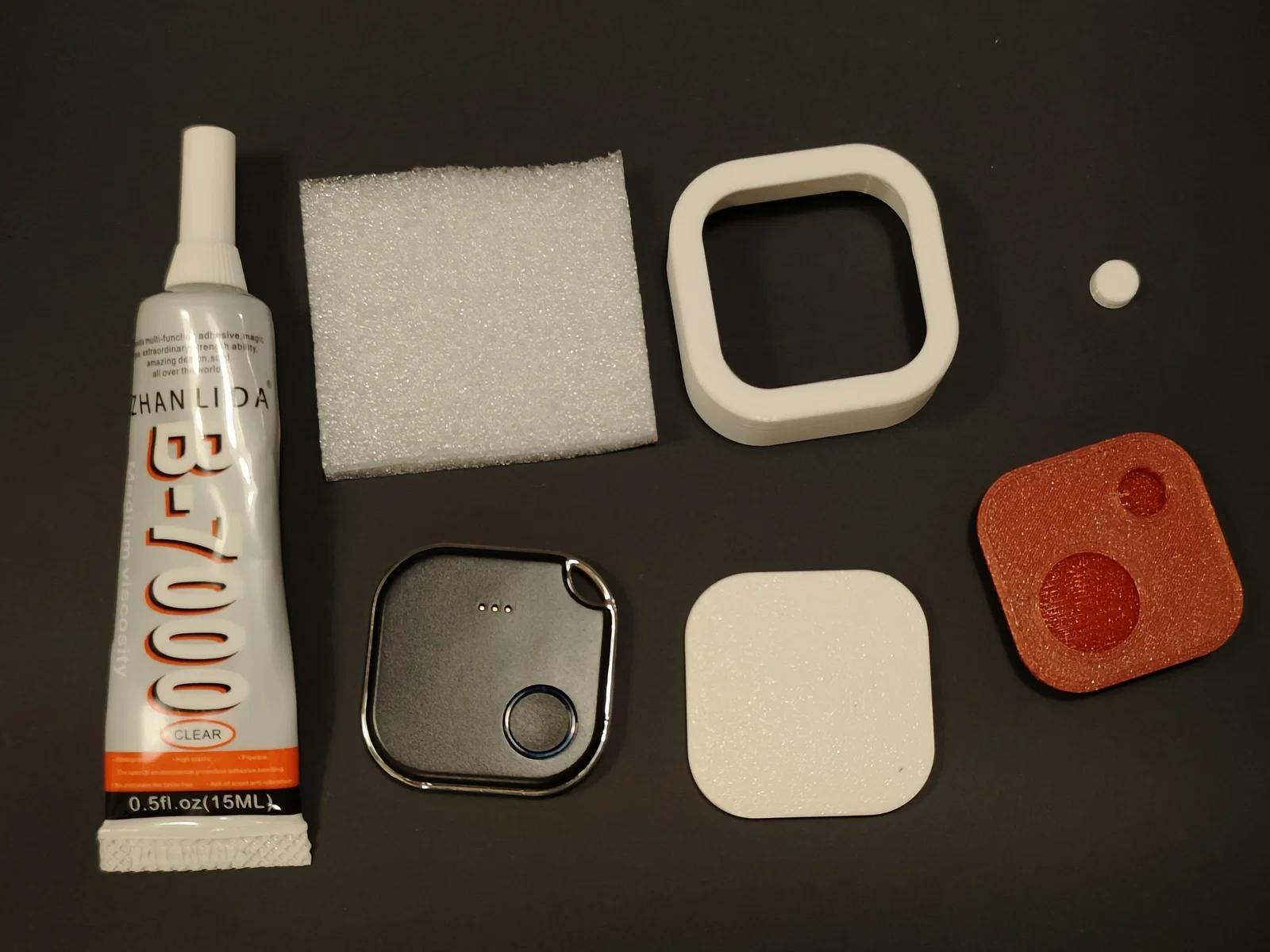

Đặc biệt phải chú ý khi đặt phần đệm đối trọng. Miếng mút nhỏ (trong hình) có thể cắt từ mút đóng gói. Miếng này cần là hình vuông dày khoảng 1.5mm, cạnh 7mm. Bạn có thể thử điều chỉnh kích thước một chút để cân lại lực với chốt nhấn. Nó dùng để làm cho cả mặt nút có thể nhấn được.

Phía sau có một khoảng hở nhỏ để có thể dùng băng keo xốp hai mặt (double-sided cushion-tape) mà vẫn giữ được độ sát tường.

Dưới đáy có lỗ thoát nước. Nếu mưa lọt vào, nước sẽ thoát ra qua các lỗ ở đáy.

Assembly: -------------

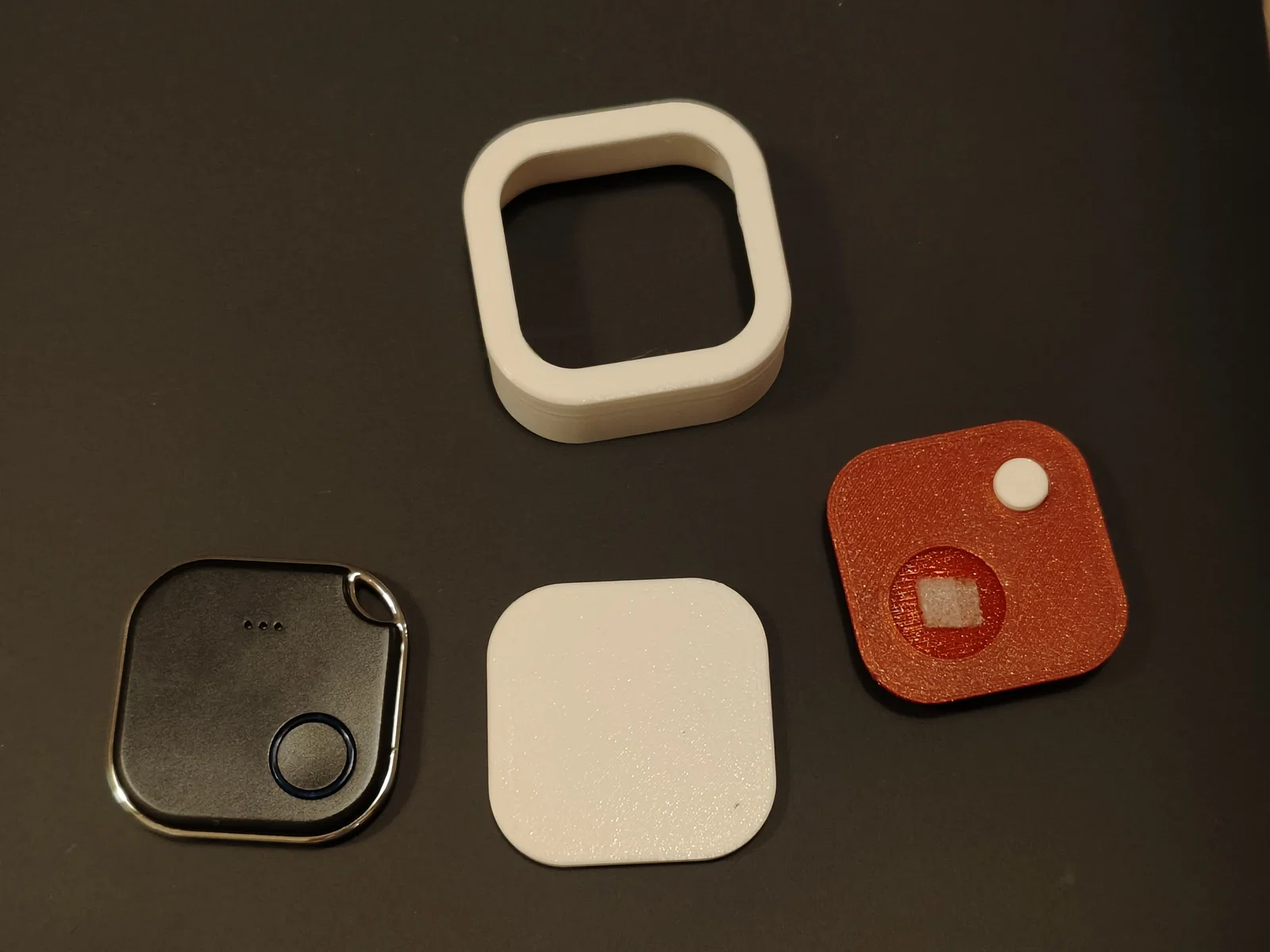

• dán chốt (pin) vào đúng lỗ của phần nút (button part)
• dán miếng mút vuông đối trọng (counter-pin foam square) vào chính giữa lỗ lớn trên phần nút
• thả phần nút vào đúng vị trí trong phần thân (body part)
• đặt Shelly vào trong, đảm bảo phần nút trên Shelly quay đúng hướng về phía chốt trong phần nút
• đóng lại bằng phần nắp (cover part), đẩy vào hết cỡ
• thử nút (giữ nắp thật chặt đúng vị trí)
• nếu không hoạt động, kiểm tra miếng mút hoặc chốt (độ chính xác rất quan trọng, có thể dùng giấy nhám)

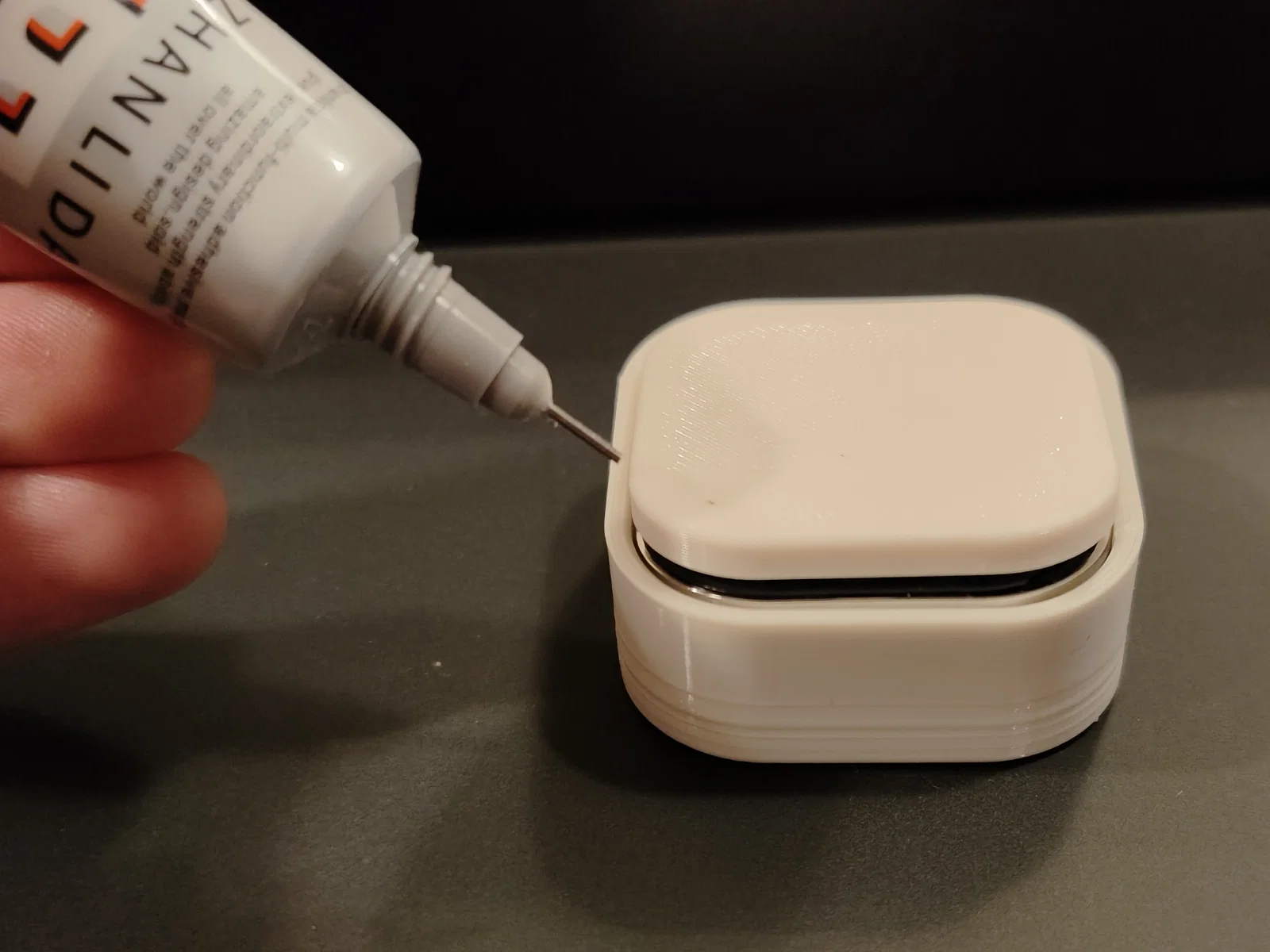

• đẩy nắp ra lại và dán kín lại bằng keo

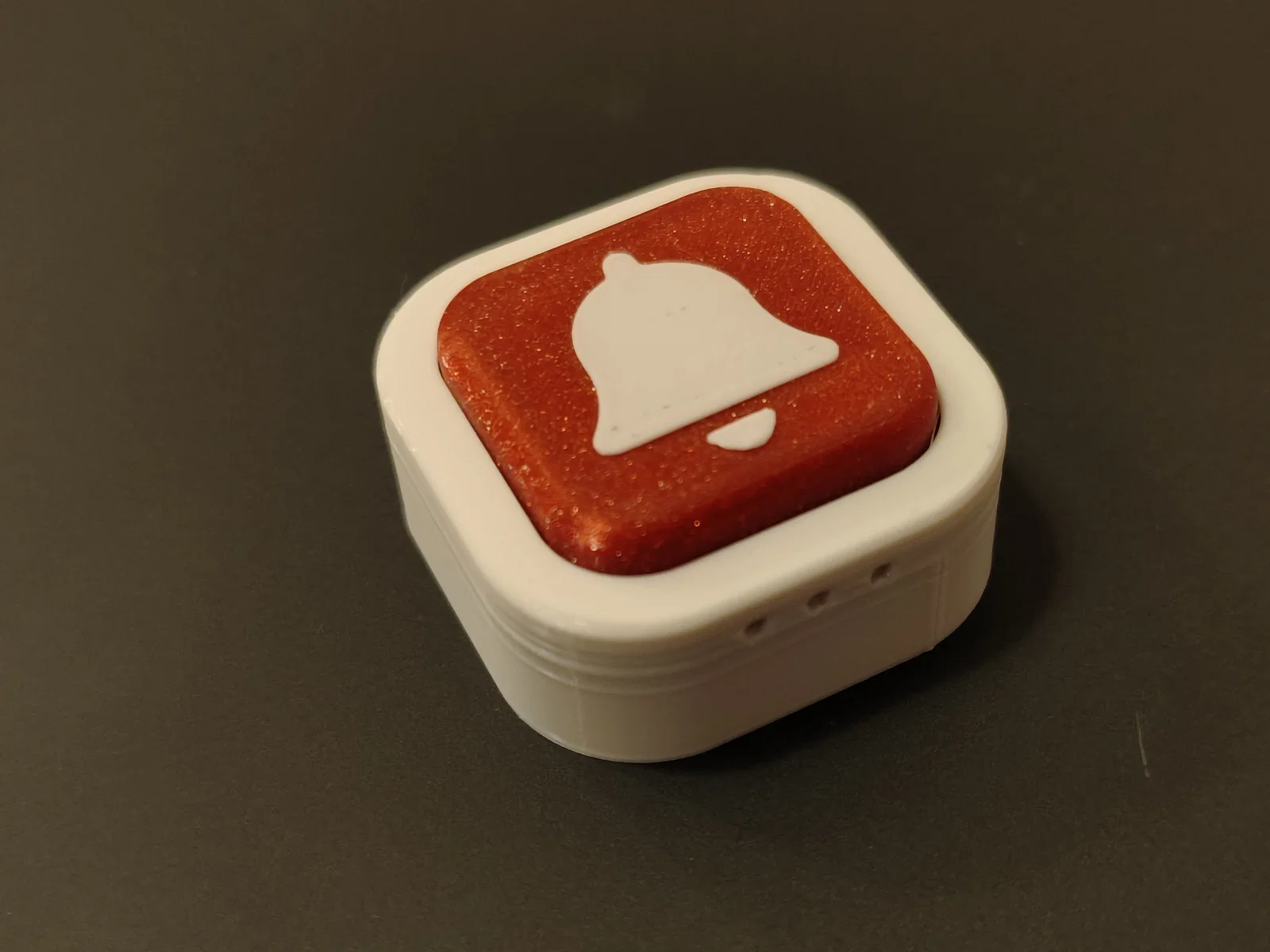

Outside view:

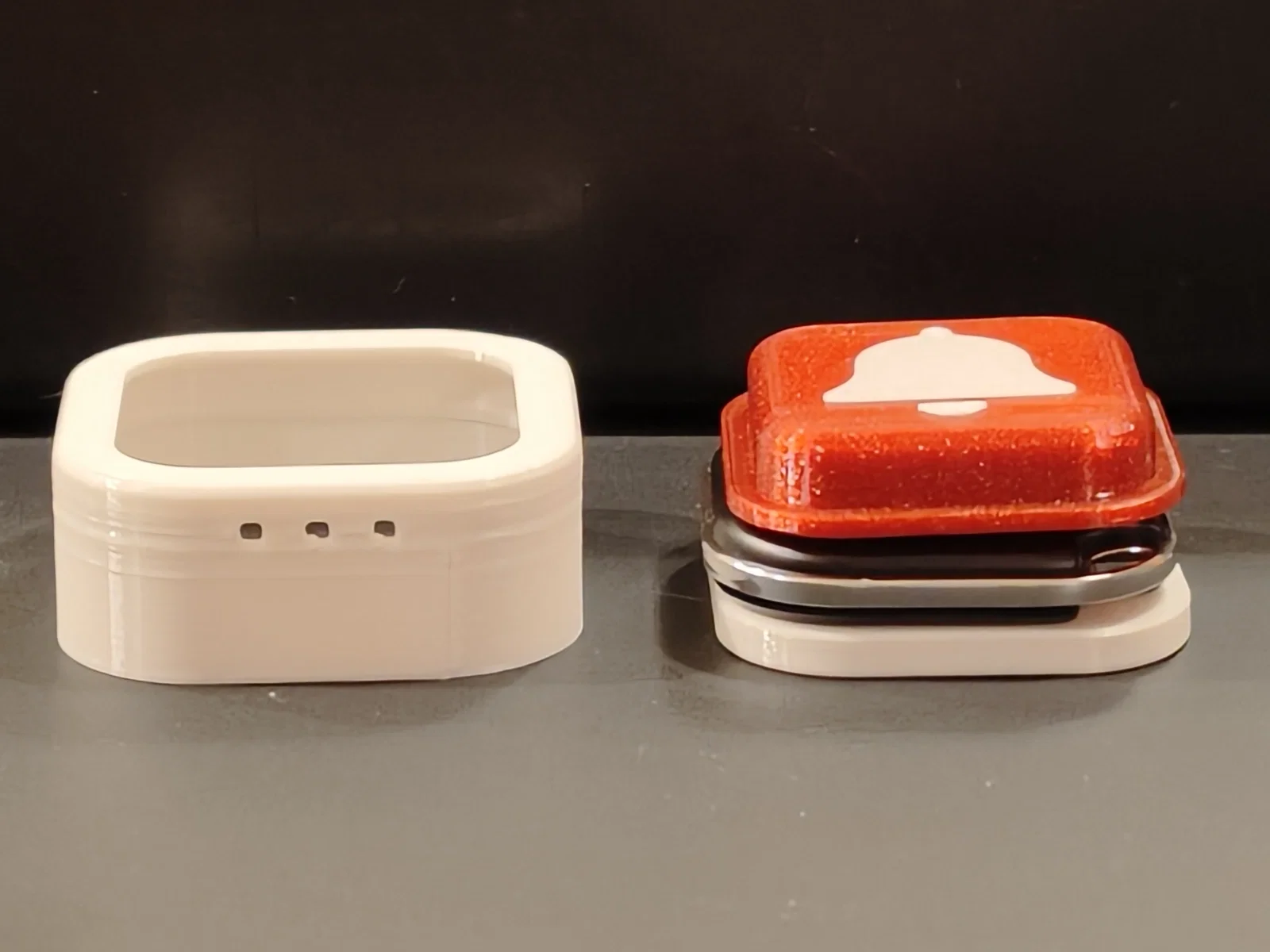

Inside view:

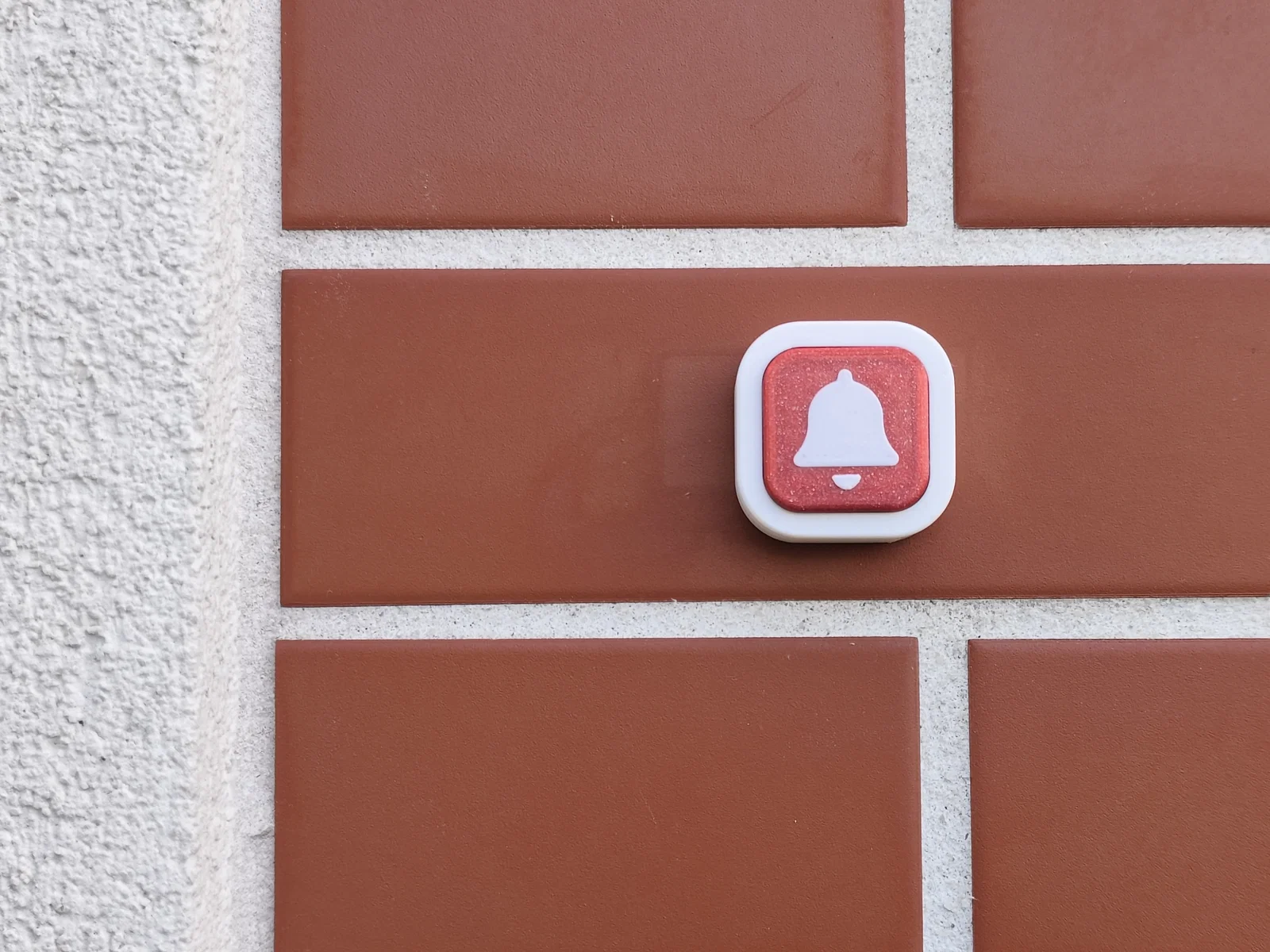

Whole use:
