Kẹp thắt lưng tháo rời cho Shooter Global Go Timer (Belt Clip)
Kẹp thắt lưng kiểu dovetail tháo rời cho Shooter Global Go shot timer, khóa bằng ma sát vào ngàm phía sau có sẵn. Cụm 3 phần (Belt Clip/Mount/Spacer) dùng 2 bu-lông M3 button head và 2 đai ốc M3; có kèm file STEP.
Mô tả

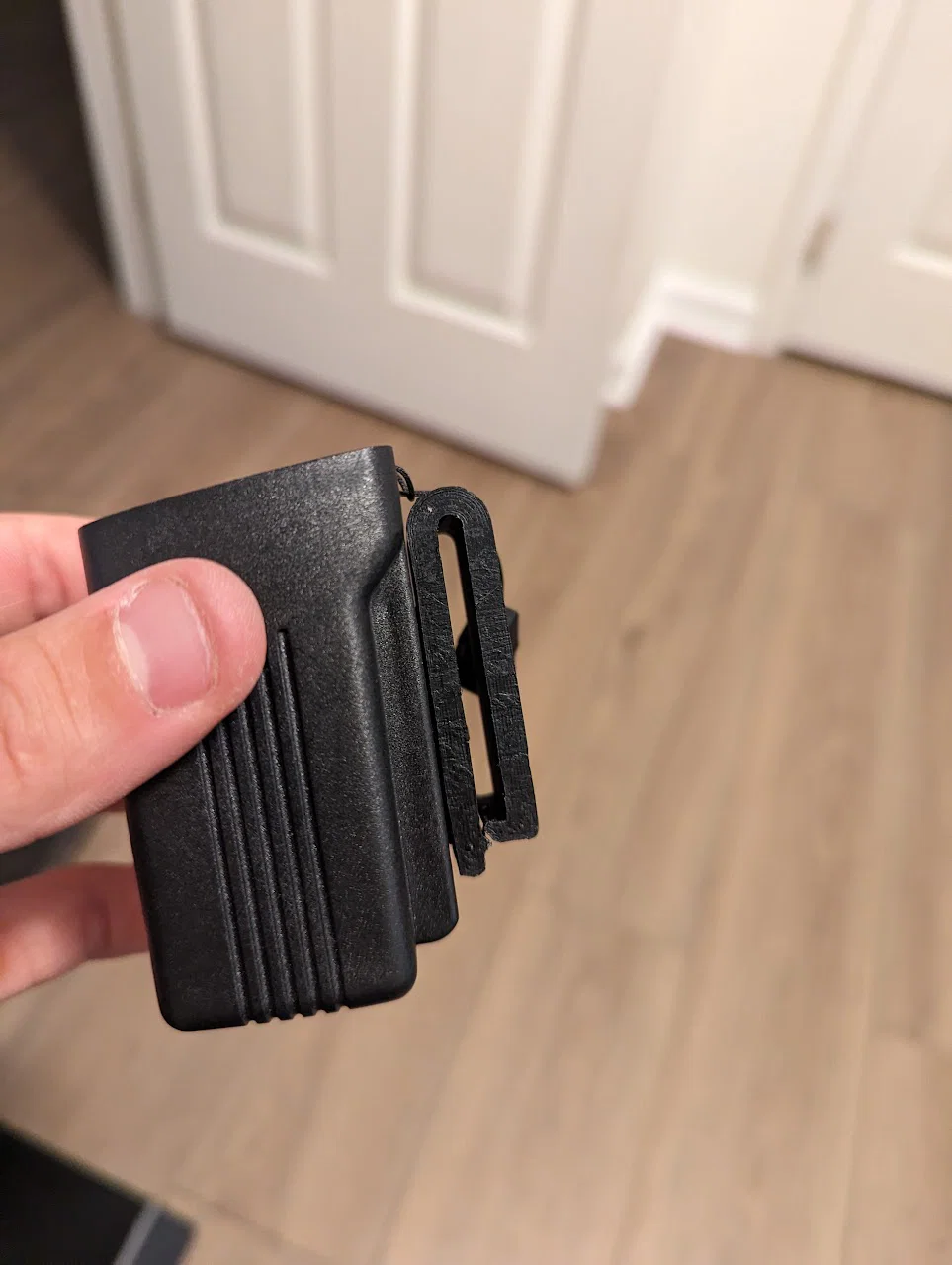

Mình không hài lòng với cái belt clip dùng Velcro đi kèm theo Shooter Global Go timer, nên mình làm một cái clip tháo rời, trượt kiểu dovetail và khóa bằng ma sát vào đúng ngàm gắn clip phía sau đang có sẵn.
Đây là một cụm lắp ráp gồm 3 phần, được giữ lại với nhau bằng 2 bu-lông M3 đầu tròn (button head) và 2 đai ốc M3. Cần đủ cả 3 món: Belt Clip, Clip Mount và Spacer thì cụm mới hoạt động đúng. Nếu muốn bạn có thể chồng 2 Spacer, nhưng chỉ cần 1 cái là đủ.
Mình cũng đính kèm file STEP cho toàn bộ cụm, phòng trường hợp bạn muốn tự thiết kế belt clip tốt hơn và chỉ cần dùng phần mount.
Hướng in thì nhìn cách các file STL được load là sẽ rõ, nhưng để chắc ăn: belt clip nên in nằm nghiêng (in trên cạnh), còn mount/spacer thì in mặt phẳng xuống bàn in.
