Hệ thống Cable Chain cho Sapphire Plus (SP-5)

Tác giả Falkien_217617

Lượt tải
165
Lượt thích
27
Lượt coi
1.781

File 5 1,1 MB

  • Cable_wire_holder_large_1776980571.stlSTL · 66,4 KB
  • Top_Cable_Chain_Mount_1776980572.stlSTL · 376,8 KB
  • Bed_Chain_10x15_1776980573.stlSTL · 358,5 KB
  • Cable_wire_holder_small_1776980574.stlSTL · 139,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Dành cho Chain base để gắn

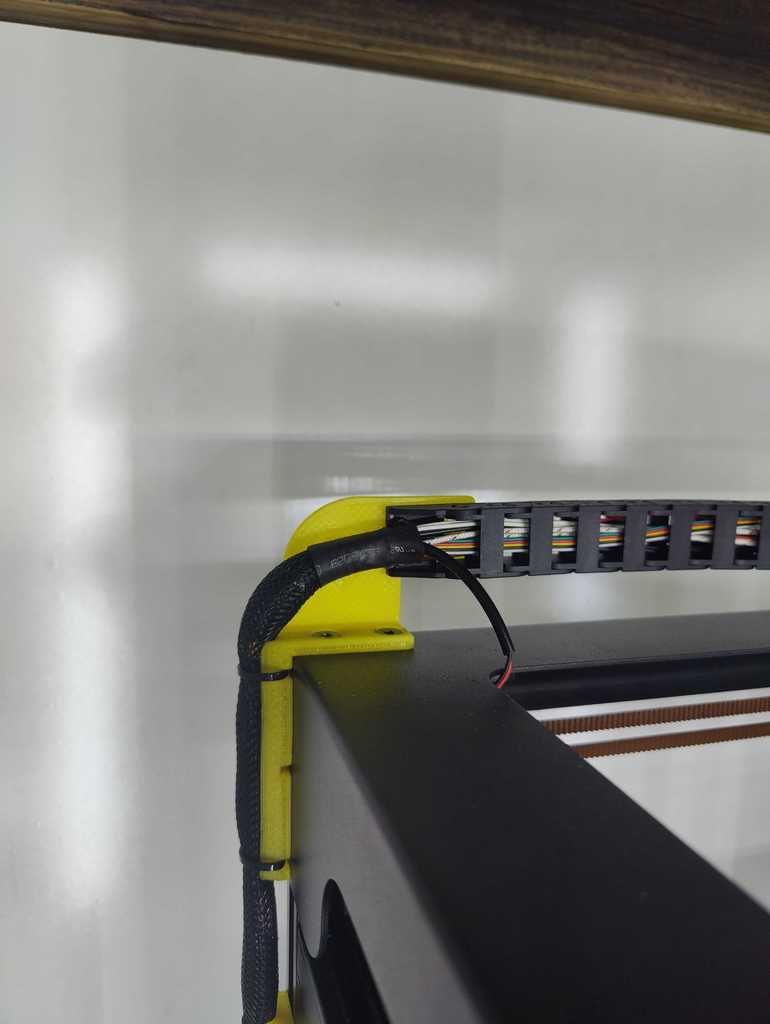

  1. Base top left nhìn từ phía trước (Top_Cable_Chain_Mount.stl) mình dùng cable chain 10x15mm. Bạn cũng có thể dùng loại khác. Mình khoan lại lỗ cho khớp với chain mình đang xài.

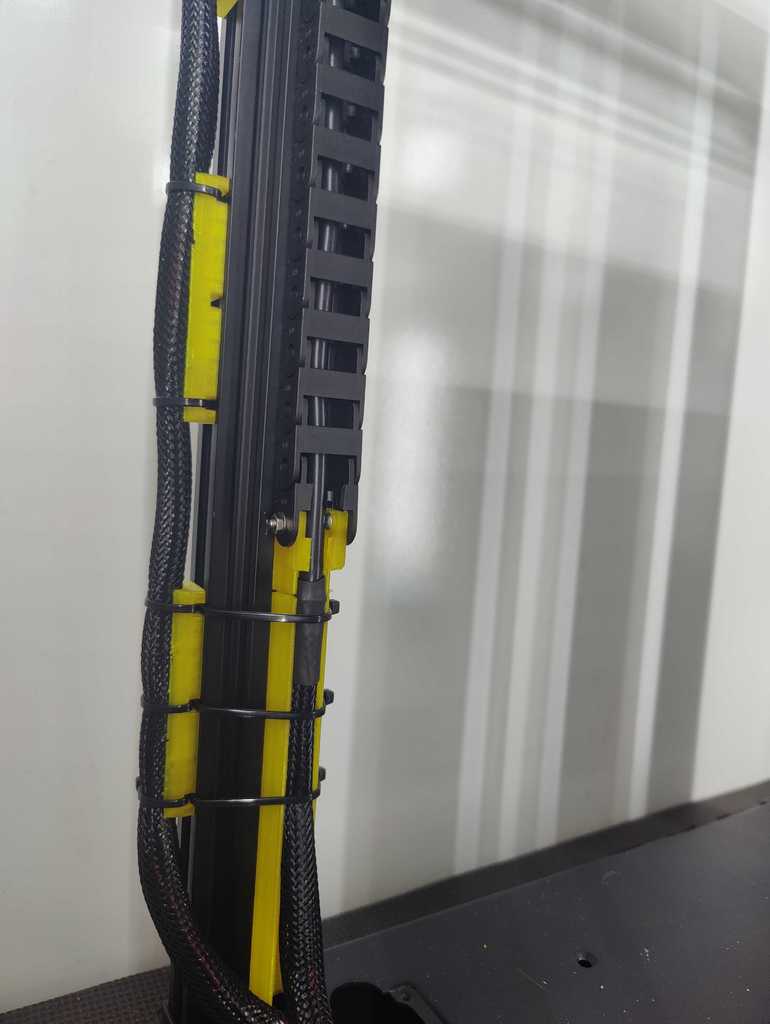

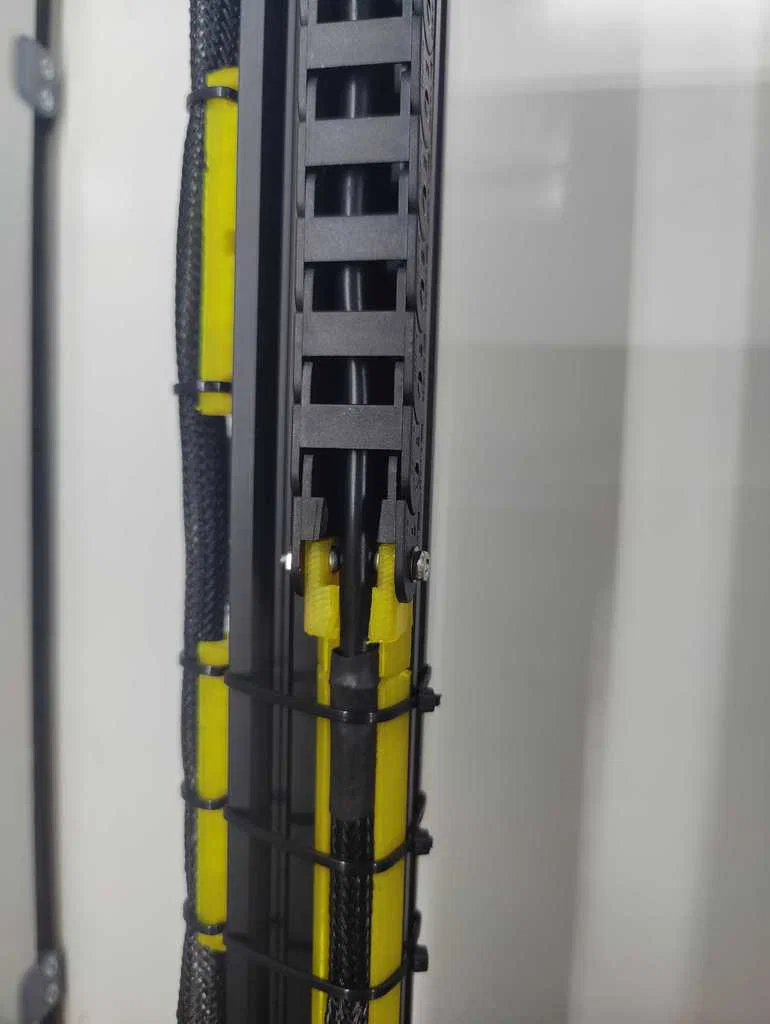

  2. Từ trên xuống dưới. Dùng hoặc Cable wire holder large.stl hoặc Cable wire holder small.stl, tùy bạn muốn kiểu nhìn ra sao. Bản large nhìn đồng bộ với cái Top mount.

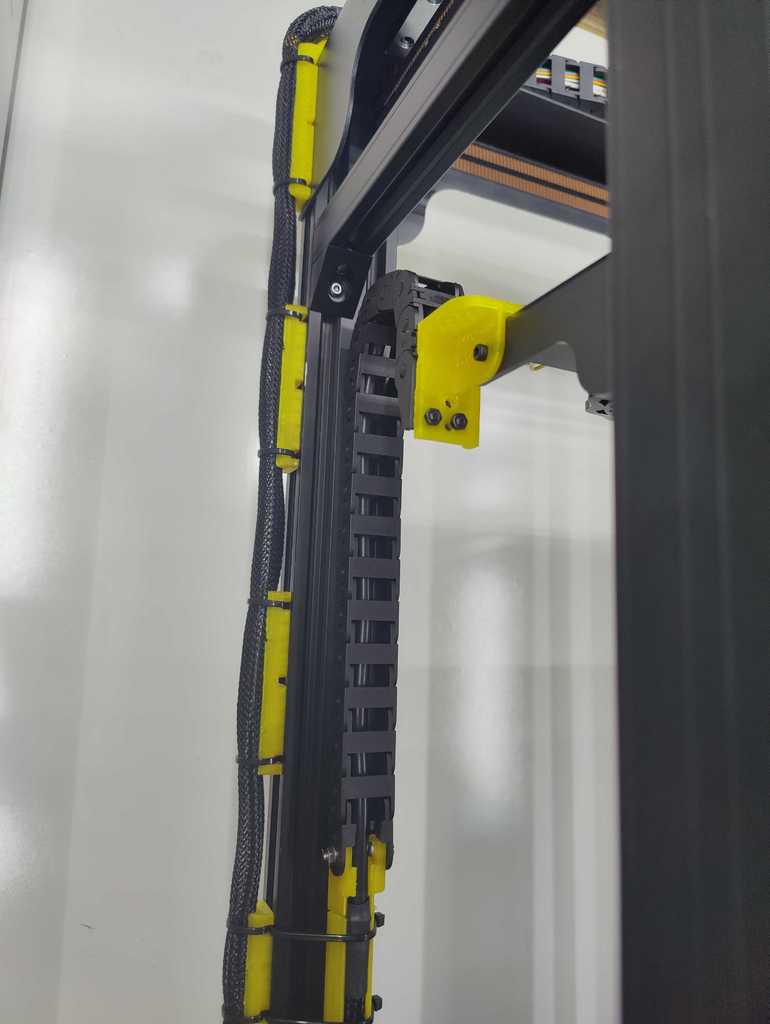

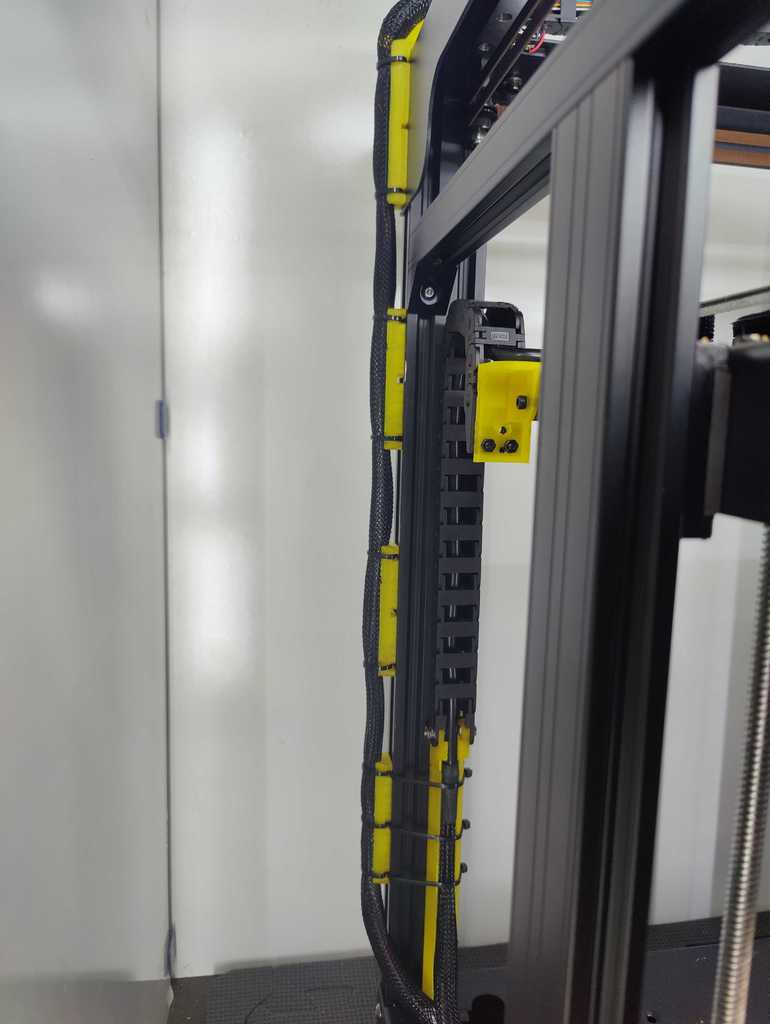

Dành cho Bed Chain 10x15mm

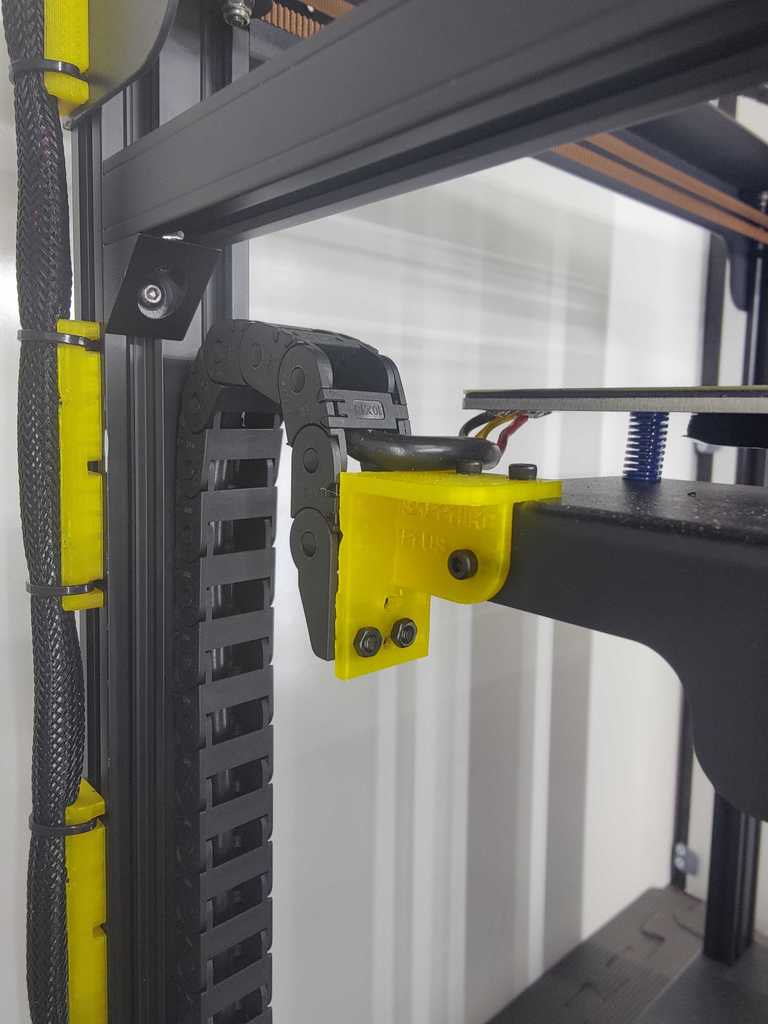

  1. Gắn Z-chain_bracket_for_10x15mm_Chain.stl lên bed. Bạn sẽ phải khoan 3 lỗ để dùng được món này. Cả 3 lỗ đều có thể khoan mà không cần tháo bed ra.
  2. Luồn Bed_Chain_10x15.stl từ phía trên rồi trượt xuống. Món này thiết kế cho chain 7x7mm nhưng chain 10x15mm vẫn ôm vừa ở phía ngoài. Bạn cần bắt 2 con ốc kèm đai ốc để giữ. Mình sẽ thiết kế bản tốt hơn trong tương lai.

Cần supports cho Bed_Chain_10x15.stl và Top_Cable_Chain_Mount.stl

Tất cả các part đã được xoay đúng hướng để in

Mấy mẫu này không phải do mình thiết kế. Xin ghi công cho các tác giả gốc.

Bed_Chain_10x15 chỉnh sửa từ TwoTrees Sapphire Pro Drag Chain Mounts của MLoewe: https://www.thingiverse.com/thing:4042150

Top_Cable_Chain_Mount chỉnh sửa từ Sapphire Plus Cable Chain Mount của magichappens: https://www.thingiverse.com/thing:4736894

Printer:

Two Trees Sapphire Plus (SP-5)

Rafts:

No

Supports:

Yes

Resolution:

0.2mm

Infill:

40%

Filament:

Esun PETG

Any

Category: 3D Printer Parts
