Mô hình Mockup mạch sạc pin TP4056 USB-C dùng cho thiết kế vỏ 3D

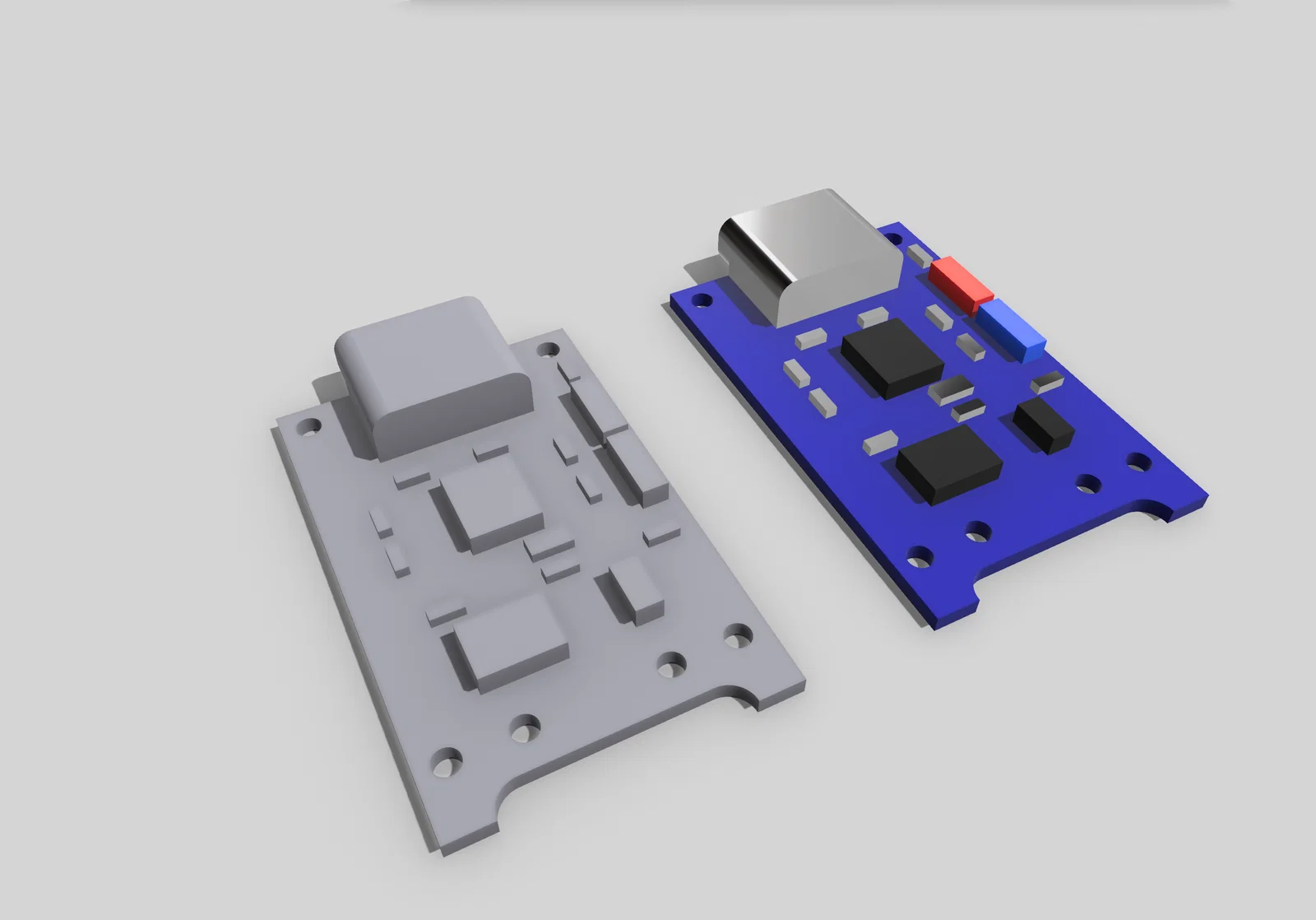

Mô hình mô phỏng (Mockup) mạch sạc TP4056 USB-C

Đối với anh em chuyên làm các dự án DIY hoặc thiết kế vỏ hộp cho các thiết bị điện tử, việc có một bản mẫu 3D chính xác để thử nghiệm lắp ráp là vô cùng quan trọng. Mô hình mockup của mạch sạc TP4056 USB-C này được thiết kế nhằm mục đích hỗ trợ quá trình tạo khung, vỏ bảo vệ hoặc sắp xếp linh kiện trong các dự án lớn hơn mà không cần dùng đến mạch thật ngay từ đầu. Thay vì phải ướm thử mạch thật, dễ gây hỏng hóc hoặc đoản mạch, anh em có thể in mẫu này ra để kiểm tra kích thước, vị trí cổng sạc và khoảng trống cần thiết trong hộp chứa.

Sản phẩm này mô phỏng khá chi tiết hình dáng bên ngoài của các loại mạch sạc pin TP4056 cổng USB-C phổ biến hiện nay. Nó giúp các nhà thiết kế 3D dễ dàng căn chỉnh các lỗ khoét trên vỏ hộp, đảm bảo cổng USB-C khớp hoàn hảo và các lỗ bắt vít trùng khít với thiết kế thực tế. Việc sử dụng mô hình này trong giai đoạn thiết kế 3D sẽ tiết kiệm cho anh em rất nhiều thời gian sửa lỗi, tránh tình trạng in vỏ xong lại phải chỉnh sửa lại vì mạch không lắp vừa, giúp công việc trở nên chuyên nghiệp và hiệu quả hơn rất nhiều.

Dưới đây là một số đặc điểm và lưu ý khi anh em sử dụng mô hình này:

• Mục đích chính: Hỗ trợ mô phỏng lắp ráp cơ khí, kiểm tra không gian cho vỏ hộp và khung bảo vệ mạch.
• Độ chính xác: Được thiết kế dựa trên các module TP4056 chuẩn, đảm bảo tỉ lệ phù hợp cho việc test lắp đặt.
• Vật liệu gợi ý: Có thể in bằng PLA hoặc PETG đều ổn, không cần độ bền cao vì đây chỉ là mô hình thử nghiệm kích thước.
• Thông số in: Nên sử dụng chiều cao lớp (layer height) khoảng 0.2mm để đảm bảo các chi tiết nhỏ như cổng sạc và linh kiện nổi bật rõ ràng, dễ nhìn thấy.
• Lưu ý: Đây là mô hình mô phỏng cơ khí (dummy model), không có mạch điện bên trong và không có chức năng sạc pin thực tế, nên tuyệt đối không sử dụng để đấu nối vào pin.
• Tận dụng linh hoạt: Anh em có thể in ra nhiều bản để lắp thử vào các bộ phận khác nhau trong cùng một dự án lớn, giúp hình dung tổng thể cấu trúc thiết bị tốt hơn.

Hy vọng mô hình mockup này sẽ là trợ thủ đắc lực giúp anh em hoàn thiện các sản phẩm DIY của mình một cách chỉn chu và chính xác nhất. Chúc anh em có những dự án thành công và đừng quên chia sẻ kết quả nhé!
