Cản sau MN78 tỉ lệ 1/12 kèm giá treo bánh dự phòng

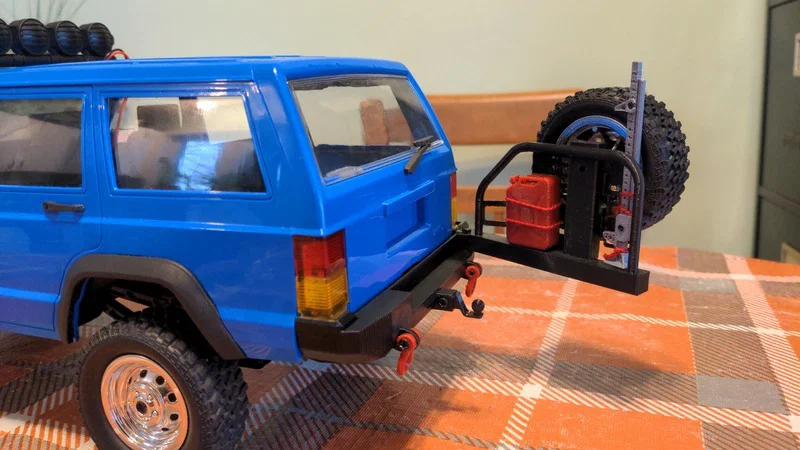

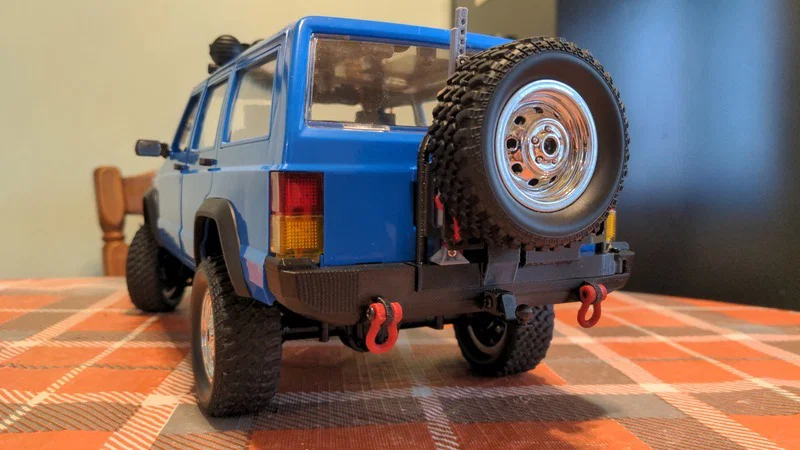

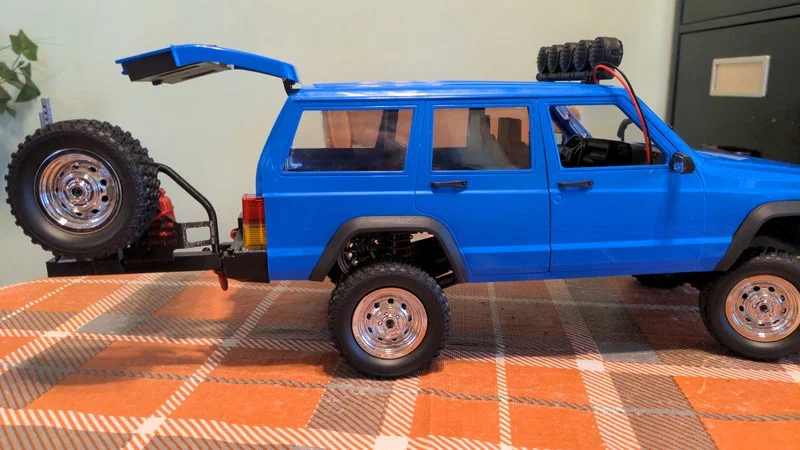

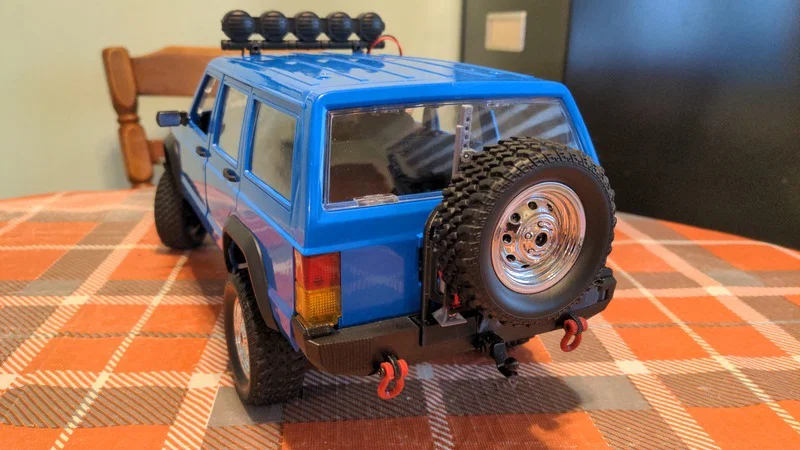

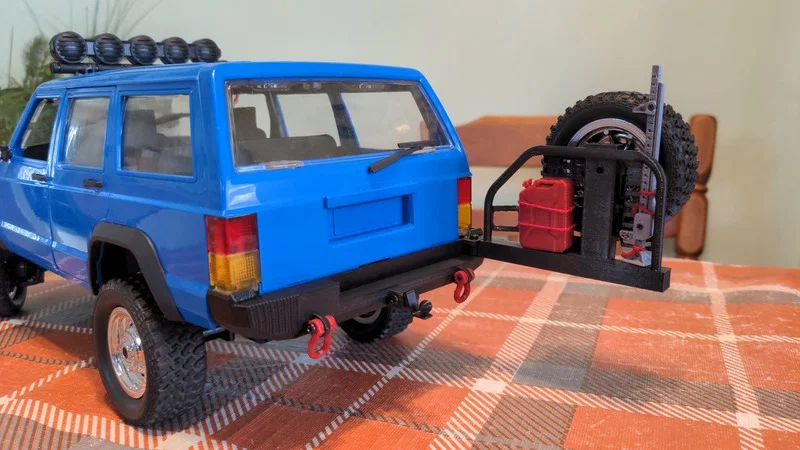

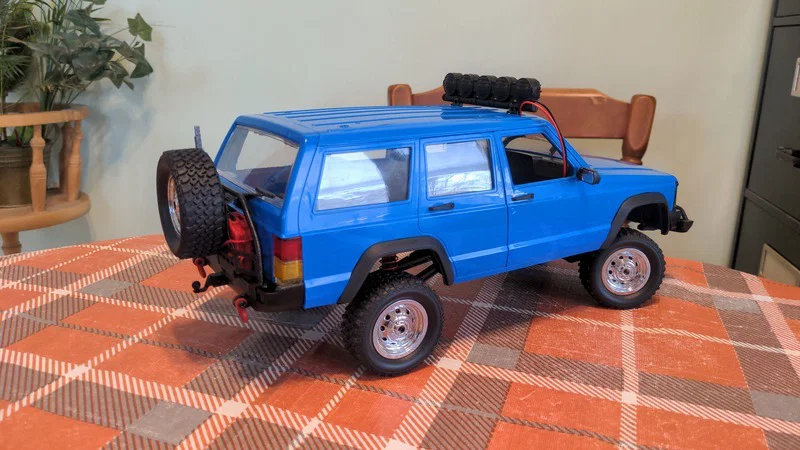

Đây là mẫu cản sau thứ hai, và cũng là mẫu cuối cùng của mình cho MN78. Mình dự tính sẽ cập nhật model này khi cần, nên rất hoan nghênh mọi góp ý và phản hồi. Cản có cụm chở bánh dự phòng dạng mở xoay (swing-open), 2 cùm/shackle (kèm vị trí gắn) và một hitch receiver. Trong hình phía trên, can xăng được in ở 50% kích thước gốc, và kích nâng high lift được in ở 60% kích thước gốc.

Mình chưa test hitch với món nào hết nên chưa chắc độ fit sẽ ra sao. Tuy vậy mình làm đúng y chang kích thước theo một mẫu WPL mà mình tìm được. Mình cũng dự tính sẽ ra một bản hitch cứng cáp hơn nhiều khi mình có trailer.

Phần cứng cần có (Required Hardware):

• Ngàm gắn bánh trên tire carrier: dùng ốc bánh zin hoặc 1x M2.5x10mm (hoặc dài hơn)
• Cơ cấu nối tire carrier với cản: 1x M2x10mm
• Shackle và hitch receiver: 3x M2.5x8mm

Ghi chú in (Printing Notes):

• Tất cả chi tiết trong hình đều in layer 0.2mm với nozzle 0.4mm
• Mình đã xoay/orient các part theo hướng mà mình thấy dễ in nhất
• Phần bumper sẽ cần supports
• Với part tire carrier, dùng supports nhẹ tay thôi; phần mesh mỏng và rất dễ gãy khi gỡ supports. Part này chắc chắn là khó vệ sinh nhất
• Hitch và hitch stub có thể in không cần supports
• Shackles in tốt nhất với tuỳ chọn "support on build plate only"
• Mình in bằng PETG, nhưng cũng khuyên dùng PLA.
