Septa/Sleeve Stopper tham số cho ống, chai & ống NMR (Parametric)

Bộ tạo (generator) septa / sleeve stoppers dạng tham số (parametric) và các ví dụ file STL cho ống (tubes), chai/lọ (bottles) & ống NMR (NMR tubes). Có kèm thêm một vài mẫu để bạn dùng thử.

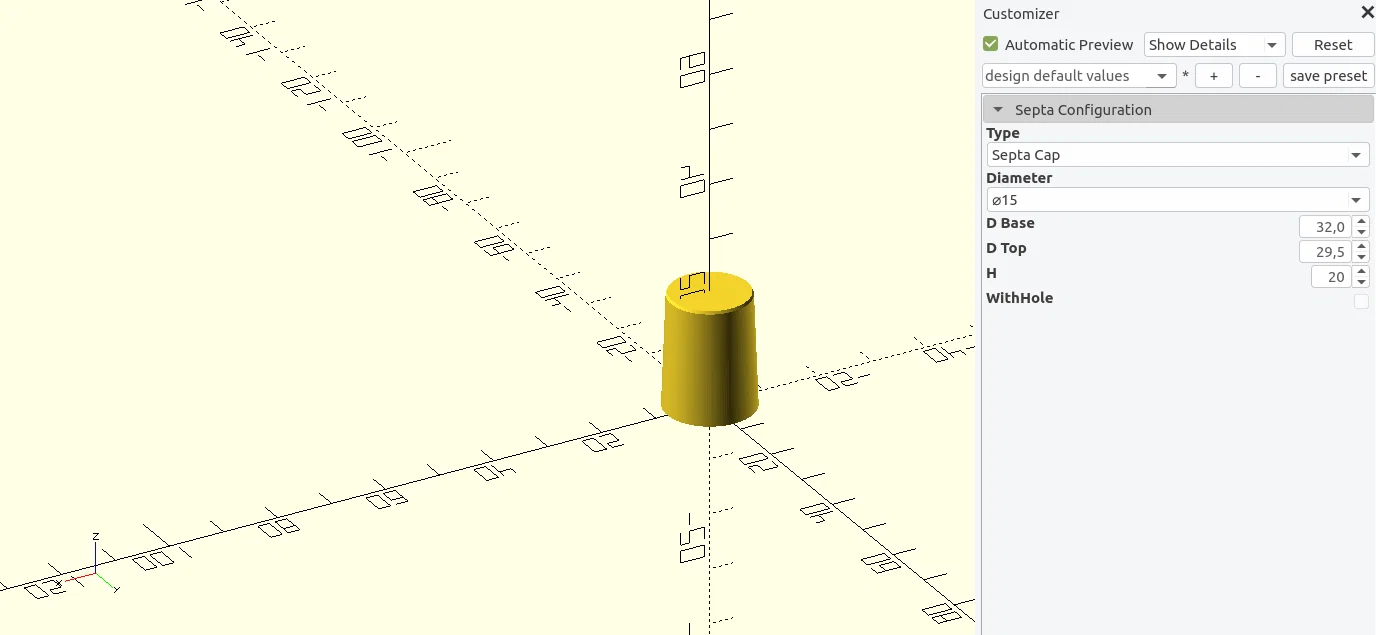

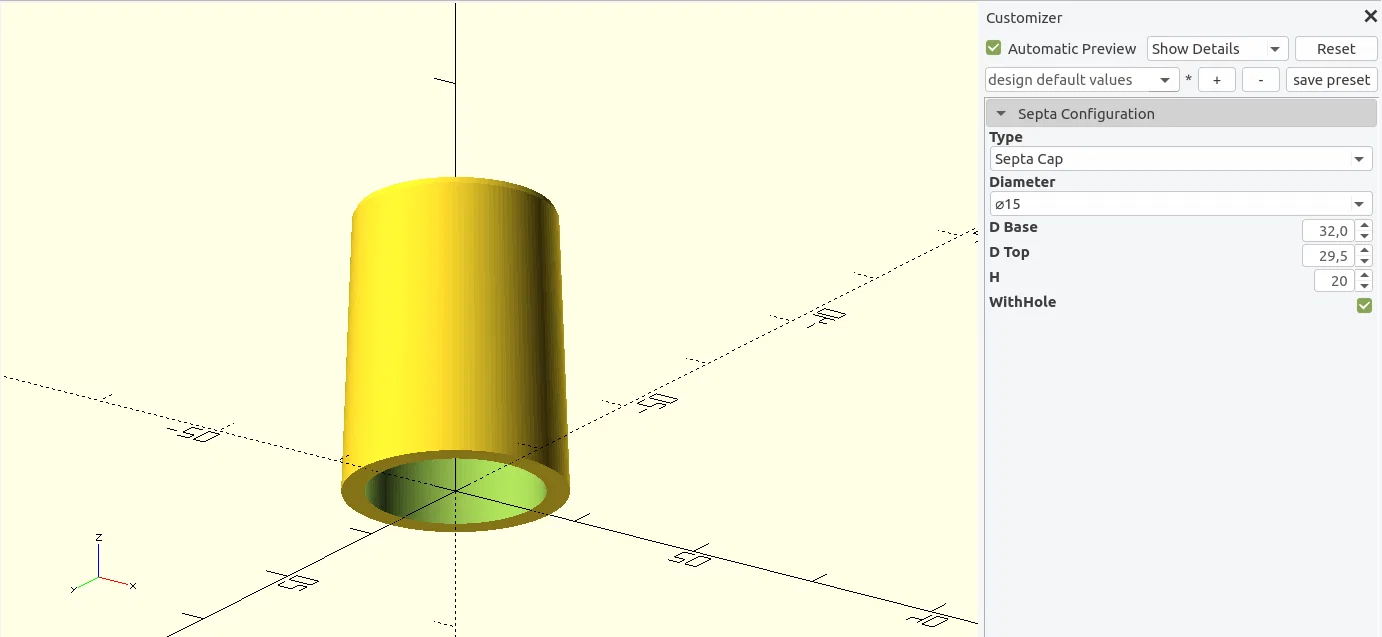

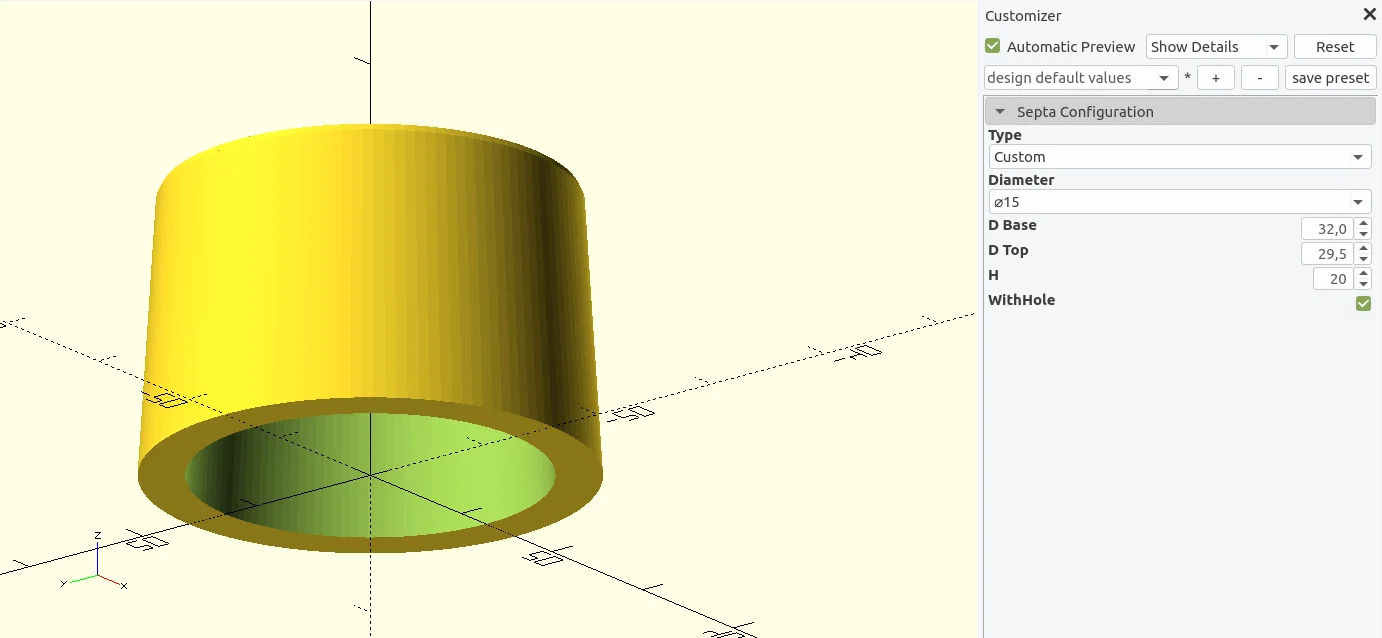

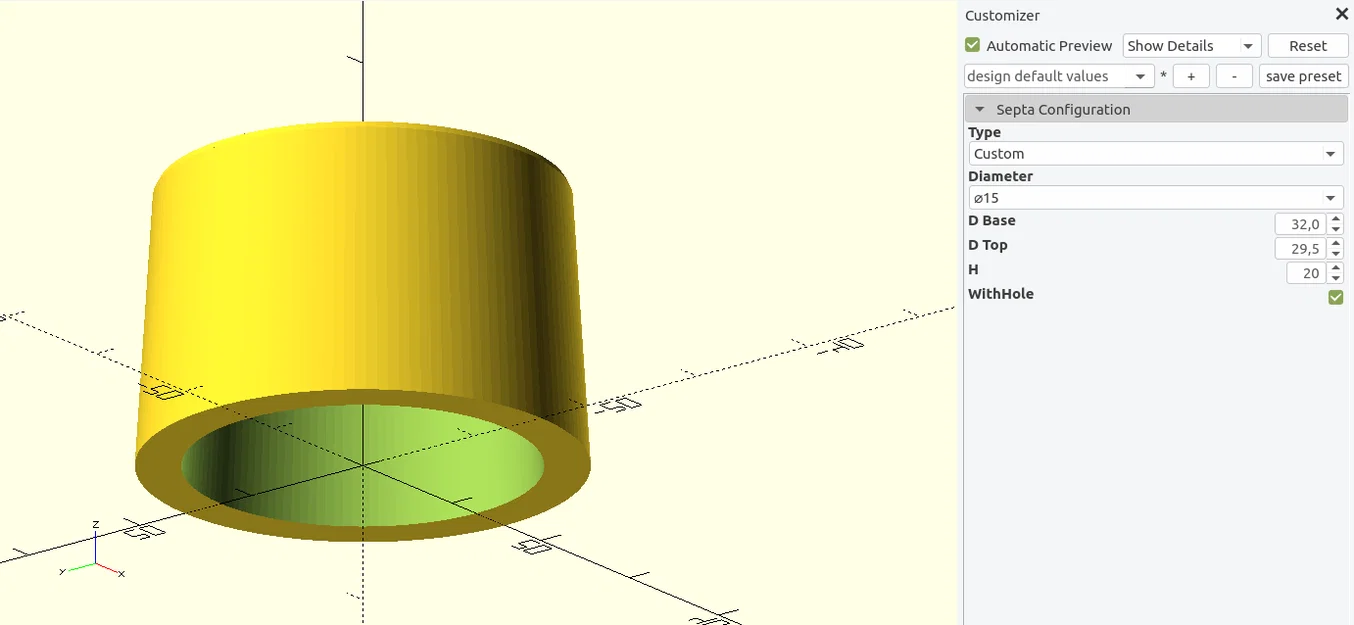

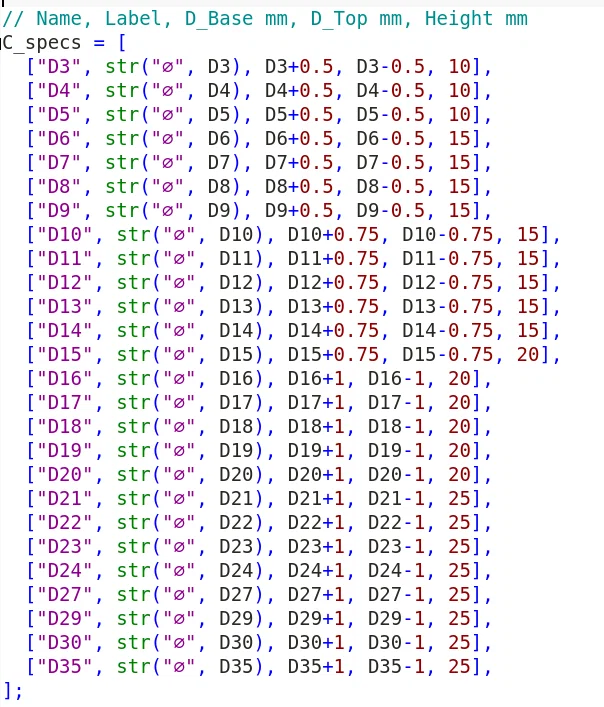

Trong này có một bảng để tạo septa đường kính từ 3 đến 35mm, và tuỳ chọn tạo septa custom bằng cách nhập đường kính phía dưới và phía trên. Ngoài ra còn có tuỳ chọn thêm lỗ trên nút (plug) để kín hơn và dùng ít vật liệu hơn.

Lý tưởng nhất là in bằng TPU, với 3 walls cho phần bottom/top/walls. Infill thì canh theo nhu cầu của bạn, nhưng nếu làm cái lớn quá thì sẽ khó bóp (squish) để bịt kín ống. Với TPU 95A của geeetech mình thấy 5–10% ổn. Với các mẫu có lỗ thì in sao cho phần lỗ hướng lên trên.

notes:

• Nếu bạn cố dùng chênh lệch quá lớn giữa hai đường kính mà lại có lỗ, thì có thể sẽ bắt buộc phải dùng supports. Mình dùng chênh 1–2mm giữa hai đường kính cho tất cả các septa có sẵn.
• Tránh làm lỗ trên các septa nhỏ. Vấn đề stringing có thể rất nặng.
• Nhớ đảm bảo TPU phải khô, và máy in của bạn được calibrate chuẩn cho loại filament đó.

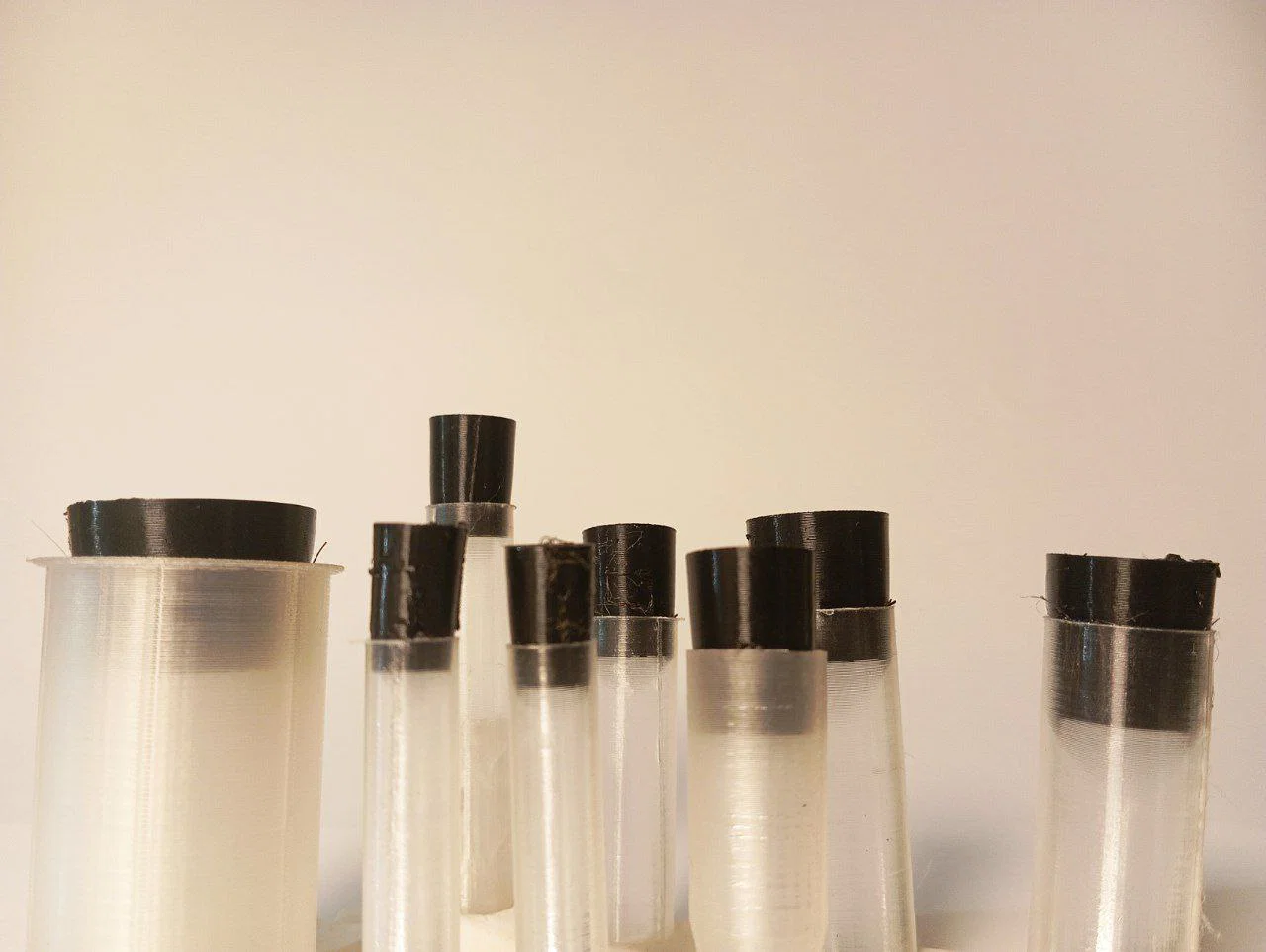

• Hiện mình không làm trong lab. Mình dùng các ống trụ rỗng in bằng PLA trong của 3dfils để demo (nhưng lưu ý: chỉ nên dùng PLA kiểu này cho mục đích gia dụng hoặc trang trí).
