AMS Riser R2 Drawer, Plate, and light – Riser AMS có ngăn kéo, plate & đèn
Bản AMS Riser R2 cho Bambu Labs AMS: riser có ngăn kéo, plate và hệ đèn LED chạy full loop quanh viền. Có ghi chú lắp ráp, chọn LED strip individually addressable, nguồn, Arduino Nano và cấu hình WLED.
Mô tả

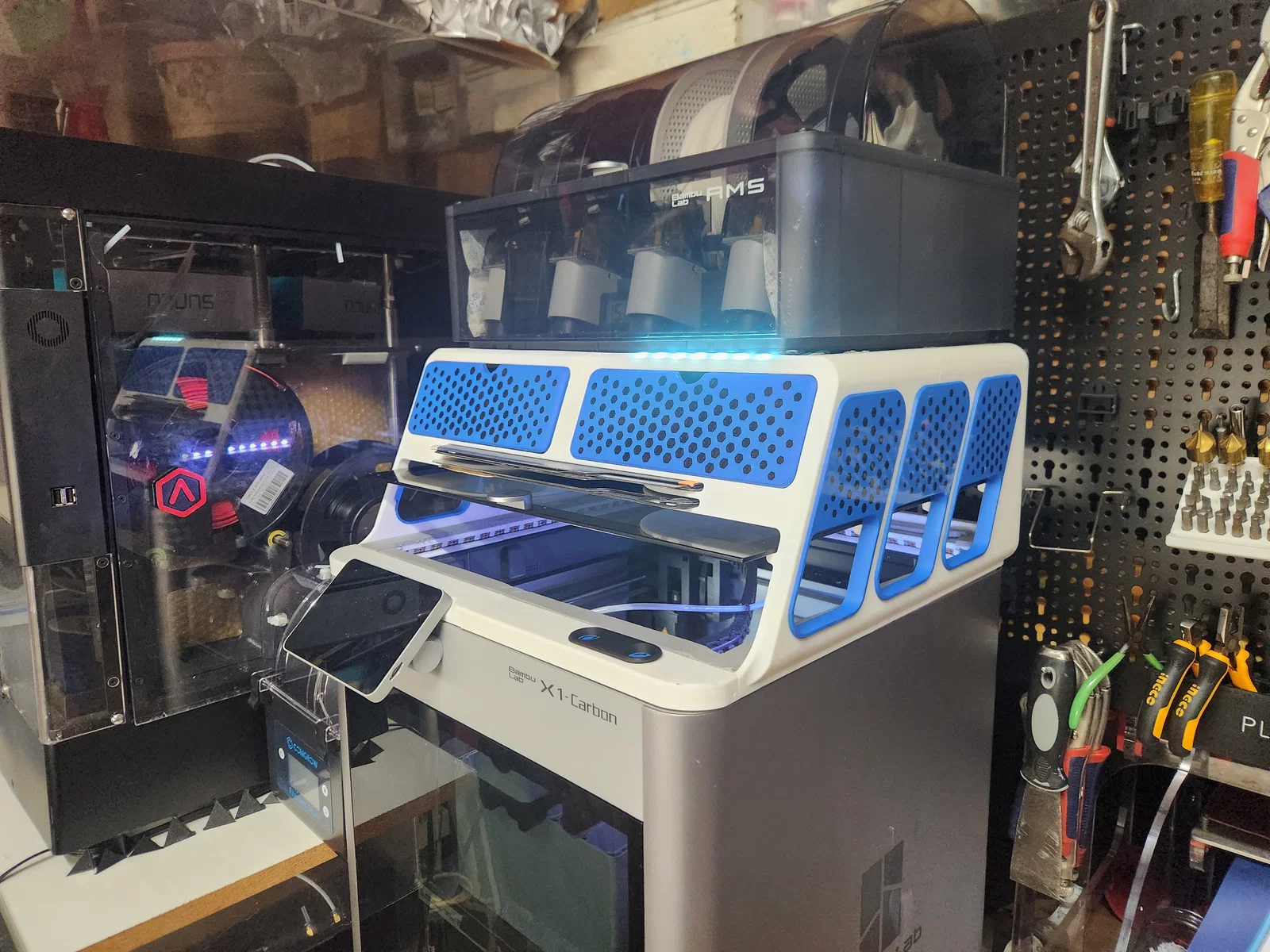

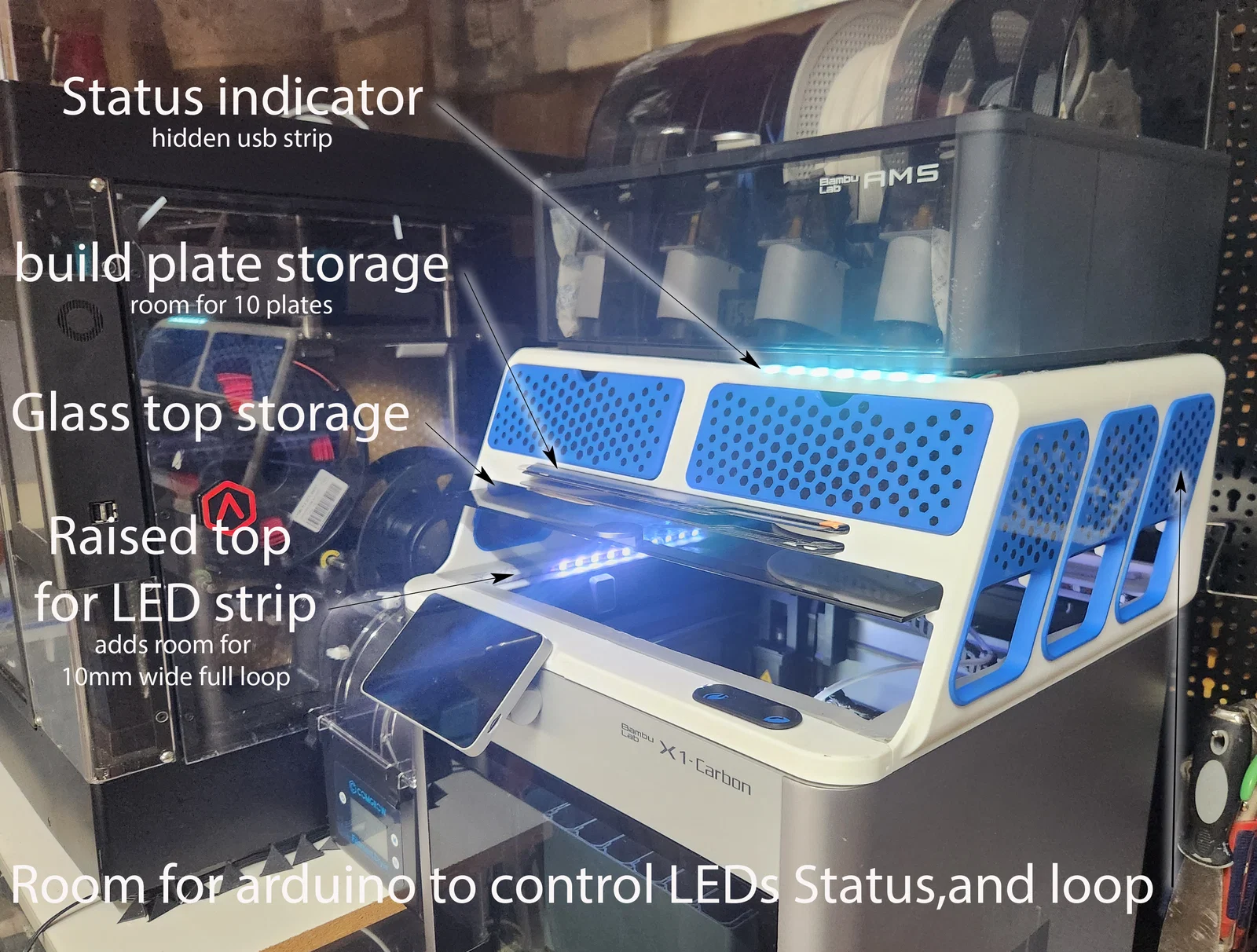

Bản mới có rãnh rộng hơn cho LED strip. Và dải LED chạy vòng quanh toàn bộ.
Video:
files:
Dưới đây là vài ghi chú về những lựa chọn cần cân nhắc. Có một số vấn đề có thể bạn sẽ không nhận ra chỉ khi nhìn hình.
Để xem model qua camera thì cần có bóng đổ. Hướng ánh sáng chiếu tới cần khác nhau với từng model để có góc nhìn đẹp nhất. Không phải cứ bật sáng mạnh hơn là tốt. Mình cấu hình một chương trình WLED để đèn “xoay” quanh buồng in. Thật ra không phải xoay đèn cơ học, mà là xoay điện tử bằng cách dùng LED strip với hiệu ứng đèn đuổi (chasing). Xem video sẽ rõ. Model trong video không bắt buộc phải đổi bóng đổ mới nhìn đẹp nhất, nhưng bạn sẽ thấy việc đó giúp làm nổi các bề mặt khác nhau.
Ý tưởng này có thể áp dụng cho các kiểu rim light khác trên các máy in khác.
Arduino Nano rẻ. Mình đang làm phần đọc trạng thái máy in từ “Home Assistant” rồi dùng WLED để hiển thị. Model của mình có thêm một khe để gắn LED strip khi phần status chạy ổn. Khe này dự định làm progress bar. Một số thứ khác cũng có thể lập trình dễ dàng, ví dụ đổi màu khi in xong hoặc khi có lỗi. Nhưng mấy phần đó còn phụ thuộc những thứ chưa sẵn sàng. Lý do nó hữu ích là nếu bạn lấy Nano có Wi‑Fi thì có rất nhiều khả năng mở rộng. Để status chạy được thì chỉ cần đổi cấu hình đơn giản.
Lập trình với WLED khá đơn giản. Chỉ vậy là đủ để chạy hiệu ứng đèn đuổi. Nối dây LED strip vào Arduino, cấu hình các LED segment, cấp nguồn. Và thế là có ánh sáng (kèm bóng đổ).
Cái này được truyền cảm hứng từ video của Len Dizzle. Trong video đó, anh ấy làm một progress bar từ xa.
https://www.youtube.com/watch?v=SImwERgIi7w&t=1218s
Mình làm phiên bản progress bar từ xa theo kiểu của mình. Video của anh ấy không đi sâu phần lắp đặt và cấu hình chương trình. WLED thì rất dễ cài và cấu hình. Với máy in Bambu có một plugin “device” giao tiếp với “home assistant” để truy cập sensor và status. Mình vẫn chưa làm cho chạy hoàn chỉnh nhưng hiểu hệ thống đủ để biết chủ yếu là phần kết nối. Mình cũng không kỳ vọng sẽ học sâu tới mức xuất bản hướng dẫn. Trên Youtube có nhiều video về cài đặt và cấu hình hai chương trình này. Có khi bạn làm chạy trước mình.
Cần chuẩn bị gì:
Có nhiều món tương tự cũng dùng được. Mình để link đúng các món mình đã thử. Dùng link hay không cũng không có “hoa hồng” gì.
Các chi tiết in để gắn LED. Xem video để biết cách assy (lắp ráp). Chi tiết của bạn có thể cần “động viên” chút để ráp vào vì các mối ghép không chừa clearance nhằm cho fit tốt nhất. Bản mình in thì mình chà nhám nhẹ bề mặt mối ghép để gạt bớt gờ nhỏ. Sau đó dùng cái twacker (https://makerworld.com/en/models/162644#profileId-178542) để gõ cho vô khít. Trên chi tiết có nhiều lỗ để cắm một đoạn ngắn sợi filament 1.75 thô nhằm khóa mối ghép nếu cần. Bản mình thì không cần. Thứ tự assy rất quan trọng. Lắp theo video: hai phần phía sau, hai phần giữa, rồi ghép cặp giữa và sau. Đừng gắn phần phía trước cho tới cuối, vì khớp ở đó yếu. Khi đã vào vị trí thì ổn, nhưng lúc búng (snap) hai bên vào dễ làm gãy.
Nắp hông khá khó gắn. Mình thấy dễ nhất là đưa phần trên vào trước, nghiêng để đưa tab lớn vào, rồi nạy tab nhỏ vào. Sau đó nạy phần trên vào đúng vị trí. Xin lỗi là mình không quay video đoạn này.
Để tấm kính trên cùng có chỗ “nằm” êm, chắc bạn sẽ muốn dán thêm weather stripping dạng dán.
Nano
https://www.amazon.com/dp/B081CSJV2V?ref=ppx_yo2ov_dt_b_product_details&th=1
Phương án khác (board cũ mình thử): chạy được hiệu ứng xoay LED, nhưng không có Wi‑Fi để làm status về sau.
Power Supply
Tùy theo LED strip bạn chọn, số LED bật cùng lúc và độ sáng. Bạn có thể dùng chung nguồn cấp cho controller. Bạn có thể cấp nguồn cho controller và LED bằng USB và cục nguồn tường (wall wart) tiêu chuẩn. Hoặc bạn chọn một bộ nguồn riêng dựa theo LED strip và controller. Trong WLED có thể đặt giới hạn để hạn chế dòng điện tiêu thụ.
LED strip
https://www.amazon.com/dp/B09PBHDXSM?psc=1&ref=ppx_yo2ov_dt_b_product_details
Một số strip chỉ bật được tất cả LED cùng lúc. Strip cần loại individually addressable. Một số loại chỉ hiển thị được 1 màu. Kiểu “bật hết/tắt hết” thì không ‘future proof’ bằng. Vẫn dùng được, nhưng sẽ không cần điện tử để tạo hiệu ứng chasing. Nên nó không phải lựa chọn ở đây.
Nếu bạn muốn gắn hiệu ứng chasing light lên một riser khác, bạn có thể tính chuyện thêm một status bar riêng trong tương lai, dùng một pin khác trên board điều khiển.
Chiều dài dải chạy quanh chu vi là: 1341mm (4 ft 5in)
Chiều dài dải dự kiến cho progress strip là: 320mm (1ft 1in)
Khi đi dây LED strip, cần chú ý chiều của strip. Dây nguồn thì không quan trọng chiều, nhưng dây signal thì có. Chiều signal phải hướng ra xa khỏi dây.
Strip có nhiều mật độ LED khác nhau, thường ghi theo số LED trên mét: 30, 60, hoặc 144. Cái này sẽ cấu hình trong WLED. Bề rộng strip cũng là vấn đề: loại 30 và 60 thường rộng 10mm. Loại 144 rộng 12mm. Khe là 11mm. Có thể bạn nhét 12mm vô được, mình chưa thử. Mình chọn 60 LED/m.
Linh kiện điện tử:
Dây: Dây lõi nhiều sợi (stranded) mềm, dây lõi cứng (solid) dễ cắm breadboard. Mình đề xuất dùng stranded wire, rồi hàn cứng (solder) hai đầu để cắm breadboard. Cỡ 22 gage là hợp.
https://www.amazon.com/dp/B07G2GLKMP?ref=ppx_yo2ov_dt_b_product_details&th=1
Điện trở: 330 ohm, mỗi đường signal LED cần một con, sai số không quan trọng.
https://www.amazon.com/dp/B08FD1XVL6?psc=1&ref=ppx_yo2ov_dt_b_product_details
Tụ điện: 1000 uf, cho nguồn vào, điện áp trên 5V.
https://www.amazon.com/dp/B07KC99W2K?psc=1&ref=ppx_yo2ov_dt_b_product_details
Đầu nối: tùy board bạn dùng. Bạn sẽ muốn nối dài dây ở cuối strip. Mình dùng các loại đầu nối mình có sẵn.
https://www.amazon.com/dp/B0BZYGRYSQ?psc=1&ref=ppx_yo2ov_dt_b_product_details
https://www.amazon.com/gp/product/B08F5436X6/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
Cookie: “Cookie” là PCB dạng chung (generic). Rất hợp cho các dự án đơn giản như vầy. Một số lỗ được nối với nhau để hàn mạch đơn giản cho dễ.
https://www.amazon.com/dp/B07ZYT915N?ref=ppx_yo2ov_dt_b_product_details&th=1
Mình khuyên nên breadboard trước khi hàn cố định. Breadboard rất tiện để test. Sau đó hãy chuyển sang cách tin cậy hơn như hàn. (Breadboarding là hệ tạm, dễ thay đổi—rất hợp để thử nghiệm.)
https://www.amazon.com/dp/B071KCZZ4K?psc=1&ref=ppx_yo2ov_dt_b_product_details
Ý định của mình là sau khi sửa xong các lỗi trong phần lấy thông tin từ máy in, mình sẽ thêm status indicator lên nóc máy in. Mình đã đi dây sẵn, chỉ chờ cấu hình. Rồi mình thiết kế thêm một món có thể để trong văn phòng, hiển thị progress bar và status indicator. Máy in của mình không đặt gần bàn làm việc, nên có một cách nhìn trạng thái nhanh sẽ tiện. Nhiều lần máy in pause mà mình không biết. Có nhiều cách xem camera như Bambu Studio hoặc Bambu Handy. Nhưng mấy thiết bị đó đôi khi đang bận việc khác. Một thay đổi tương lai khác là thêm nút phía trước để bật hết đèn. Có thể thêm một núm để chỉnh độ sáng. Mình đang nghĩ phần này sẽ thay cho các chi tiết nhỏ phía trước gần nút nguồn của máy in. Mình sẽ không dán keo các chi tiết đó.
Bạn không bắt buộc phải dùng đúng LED riser đi kèm mẫu này. Có nhiều mẫu khác ngoài kia, cho nhiều loại máy in khác nhau.
