Spacer nắp Eibos Polyphemus gắn fitting PC4-M10

CẬP NHẬT 06/08/2024:

• Thêm một phiên bản không có các cổng ren theo yêu cầu.

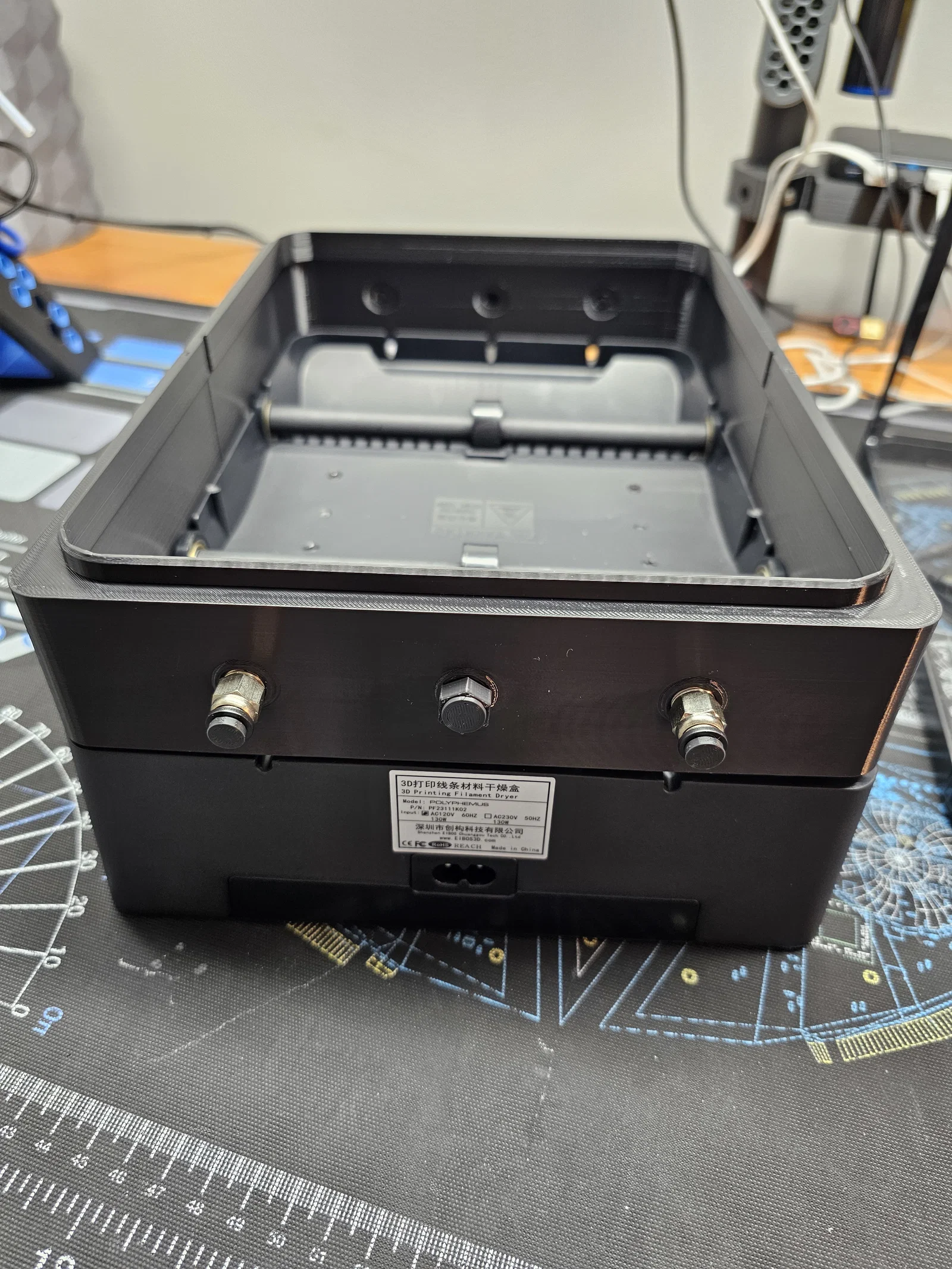

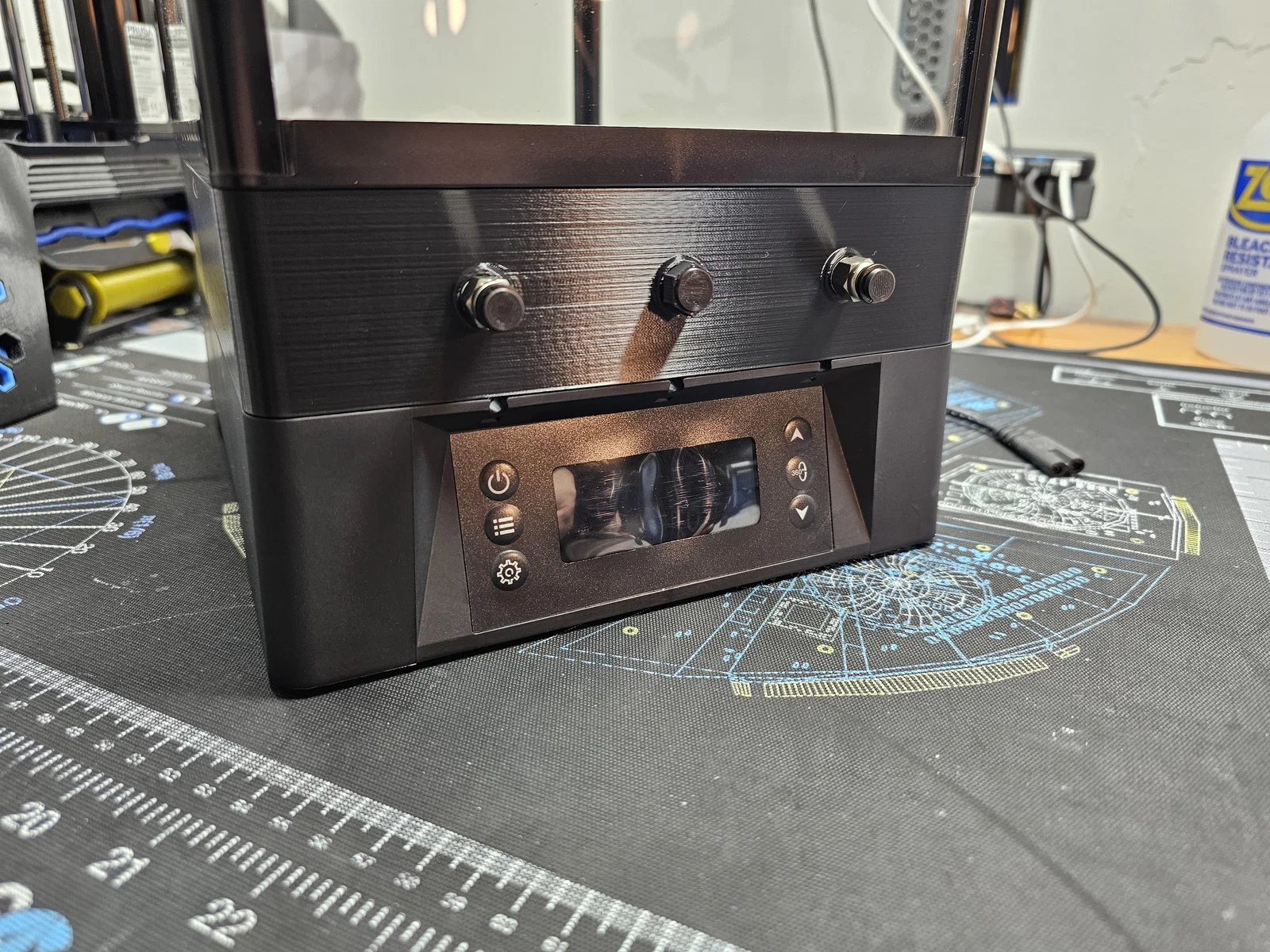

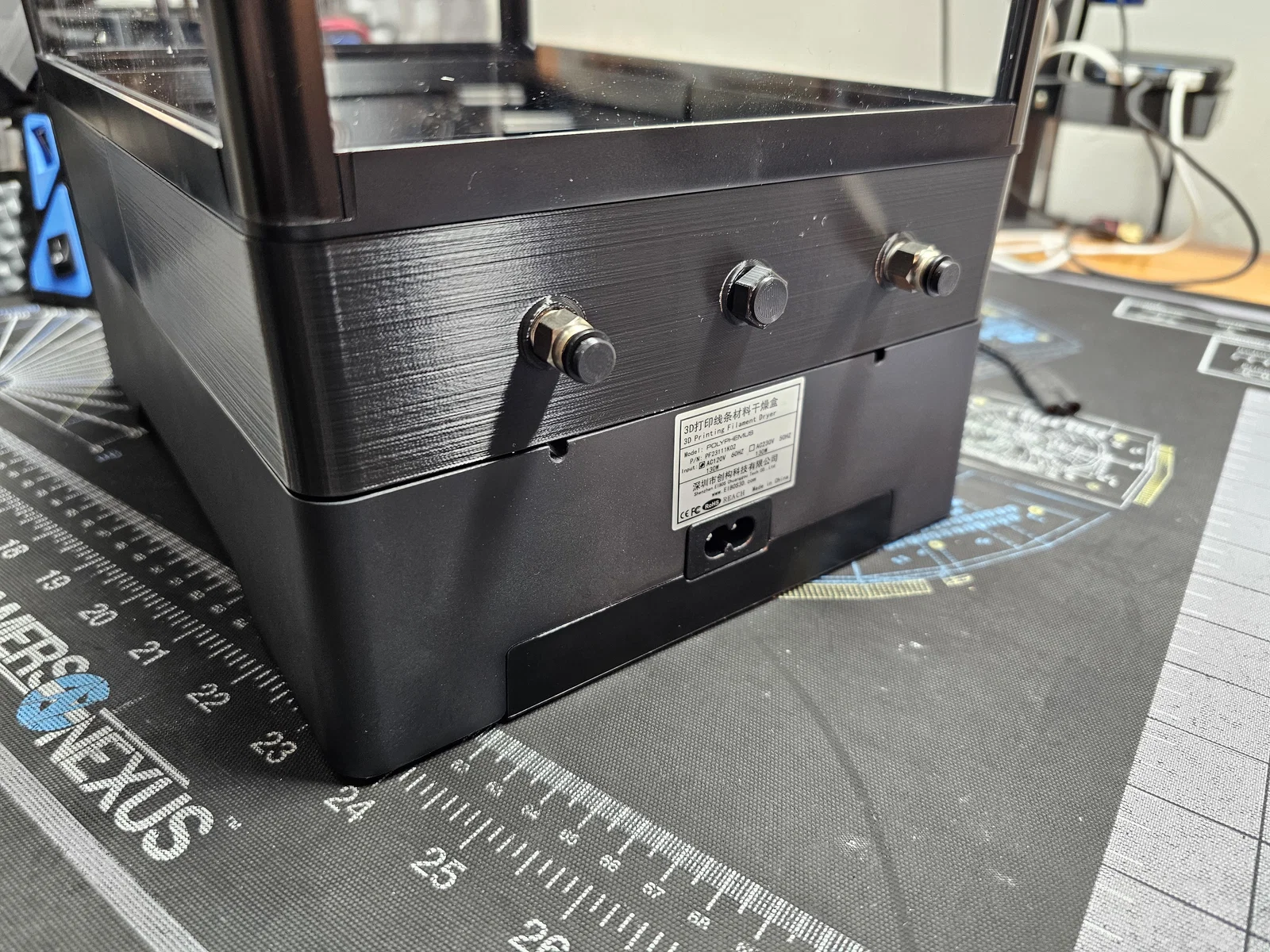

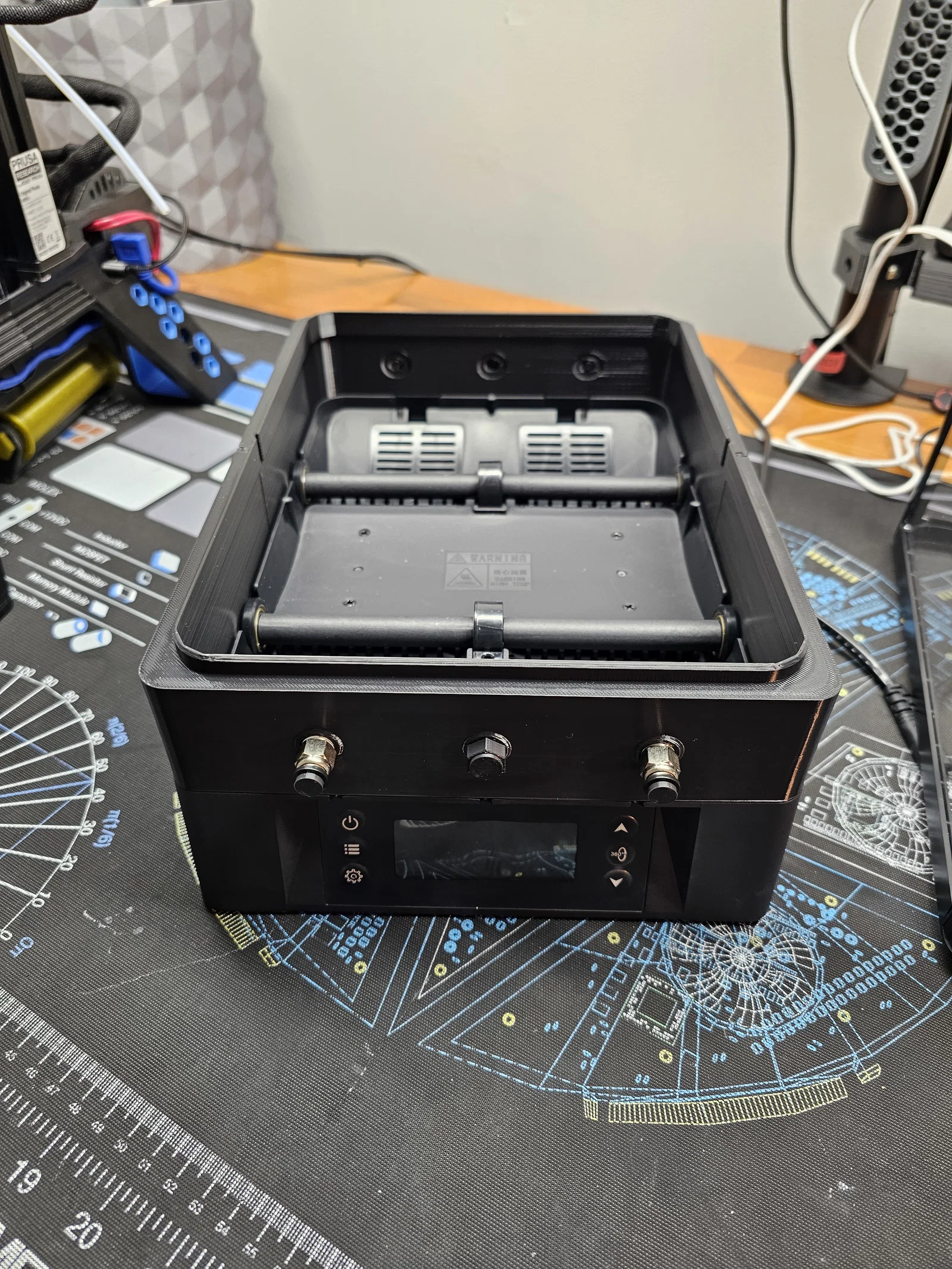

Bản remix này của khung extension Eibos Polyphemus 3kg gốc có thêm các cổng cho đầu nối khí nén PC4-M10 và một gờ (lip) phía trên để giữ nắp máy sấy cố định.

Mình làm mẫu này để tiện đổi vị trí ống PTFE đi ra thường xuyên hơn, đồng thời vẫn cho phép để được cuộn filament cao hơn trong máy sấy. Dù Polyphemus cho phép lắp ống PTFE xuyên qua phần đế thay vì đi qua nắp như Cyclopes, mình vẫn thích dùng các đầu nối khí nén cho ống PTFE hơn. Nó cũng dễ gắn nút bịt để giúp giữ nhiệt bên trong, hướng luồng khí nóng lên phía lỗ thoát ở trên nắp.

Mình in bằng ABS để chịu được nhiệt của máy sấy. Mình in mẫu này không cần support, nên chắc đa số máy in cũng làm tương tự được.

Thiết lập in mà mình dùng:

• nozzle .4mm
• layer height .2mm
• 4 perimeters (walls)
• 5 lớp top và 4 lớp bottom
• 20% Cubic infill
• không dùng brim

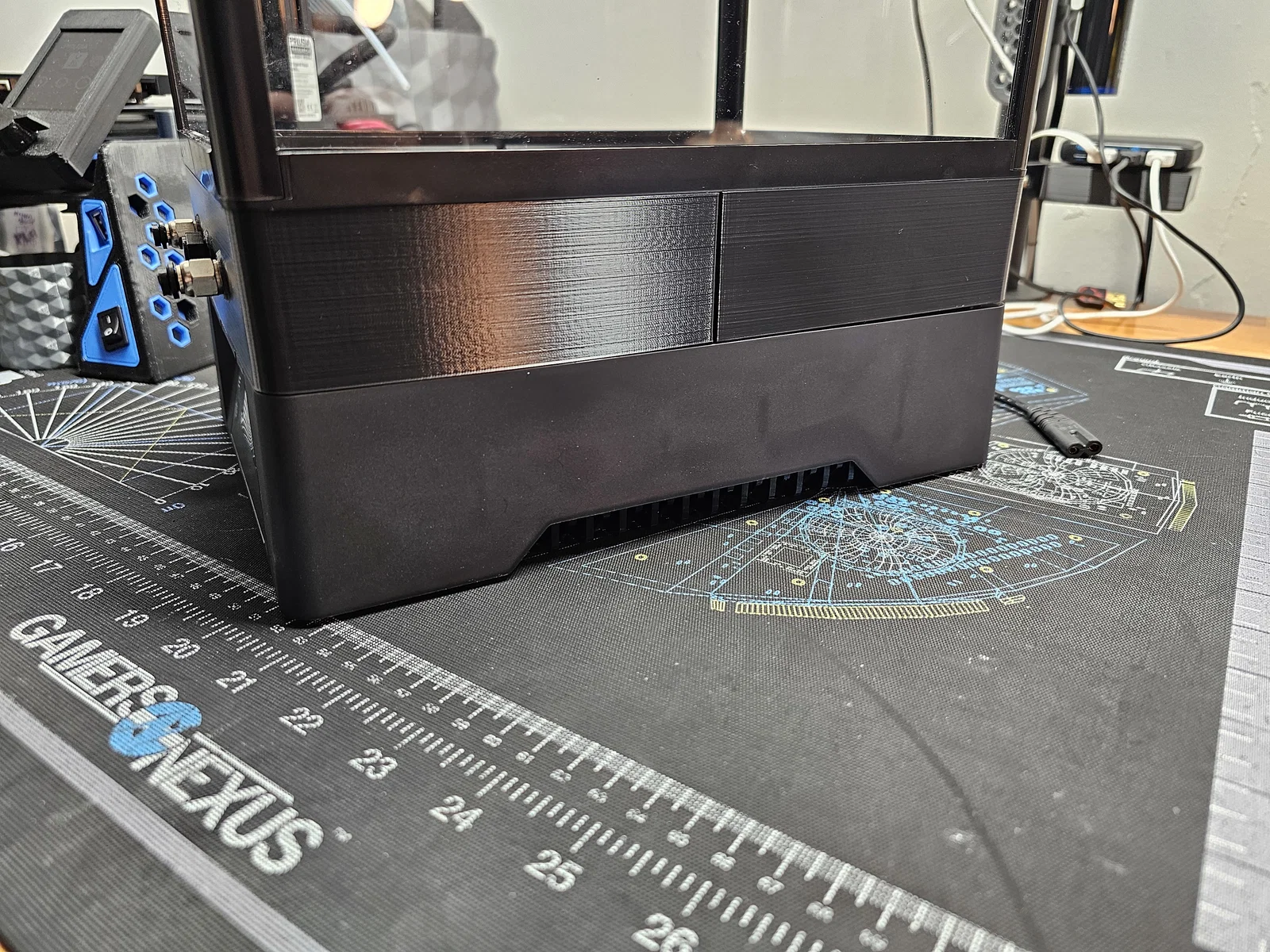

Khung extension chỉ gồm một model và in ra 2 cái. In xong thì lật ngược hai món theo hướng đối nhau rồi ghép/đút vào nhau. Nó hơi khít một chút, nhưng canh đúng là trượt vào khá ổn. Mình chấm thêm một ít keo 502 cho yên tâm, nhưng không bắt buộc.

Mình khuyên nên in nút bịt cho những cổng nào không dùng. Lý do là quạt sẽ thổi nhiệt về phía trước và phía sau máy sấy — nói cách khác là thổi thẳng về các cổng. Nút bịt mình dùng để chặn các cổng khi không lắp fitting có thể tìm ở . Nút bịt mình dùng để chặn các pneumatic fittings có thể tìm ở . Mình cũng dự định bịt luôn các khe luồn ống PTFE nguyên bản ở phần đế vì có khá nhiều khí nóng bị thoát ra từ đó.

Mình có kèm file .stl, .3mf và .step của model này.
