Vỏ cho module USB-C Power Delivery PDC004-PD

Nếu bạn muốn, bạn có thể ủng hộ dự án của mình qua PayPal. Mình rất biết ơn cho dù chỉ là một khoản ủng hộ nhỏ :) Cảm ơn bạn!

Mô tả:

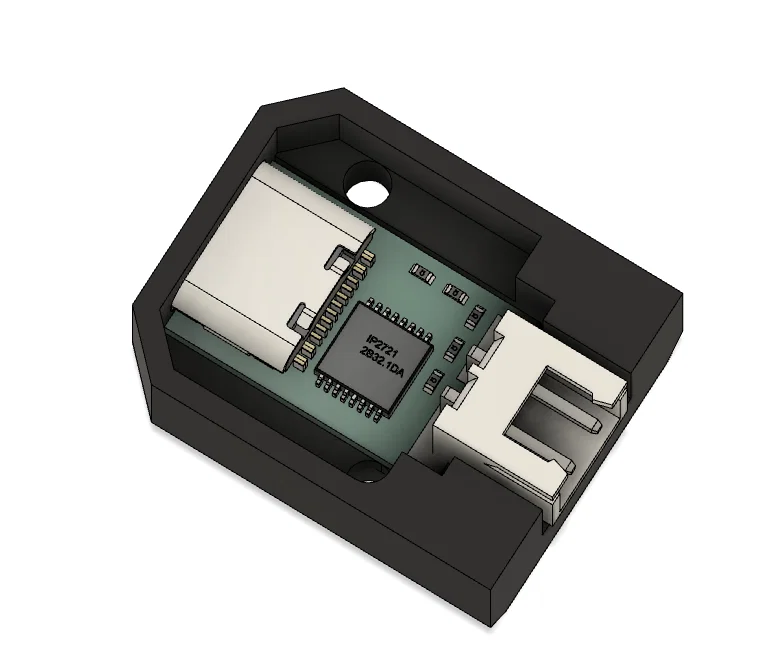

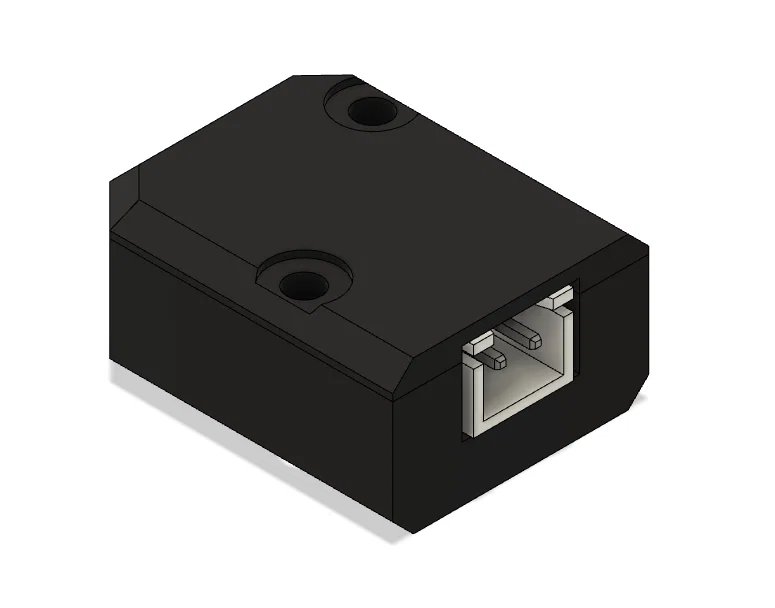

Vỏ (housing) cho module USB-C Power Delivery PDC004-PD mua từ Amazon hoặc Aliexpress. Bạn có thể chọn module với các mức điện áp đầu ra khác nhau → 9V, 12V, 15V hoặc 20V.

Bạn có thể in 2 màu, nhưng không cần MMU, chỉ cần đổi màu thủ công 4 lần.

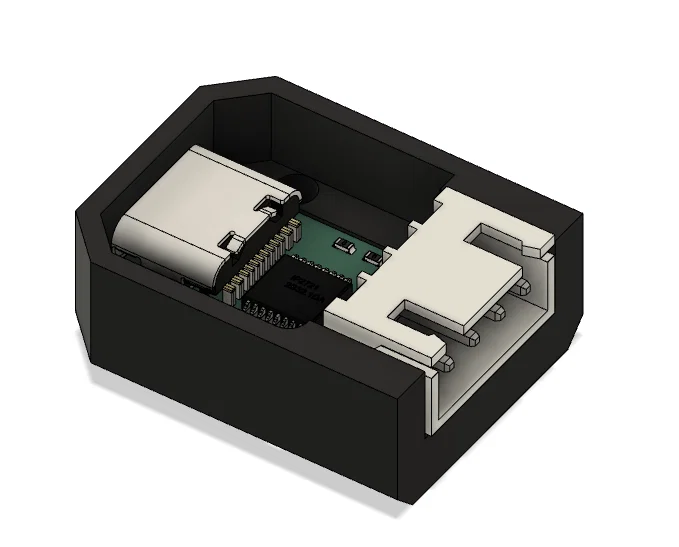

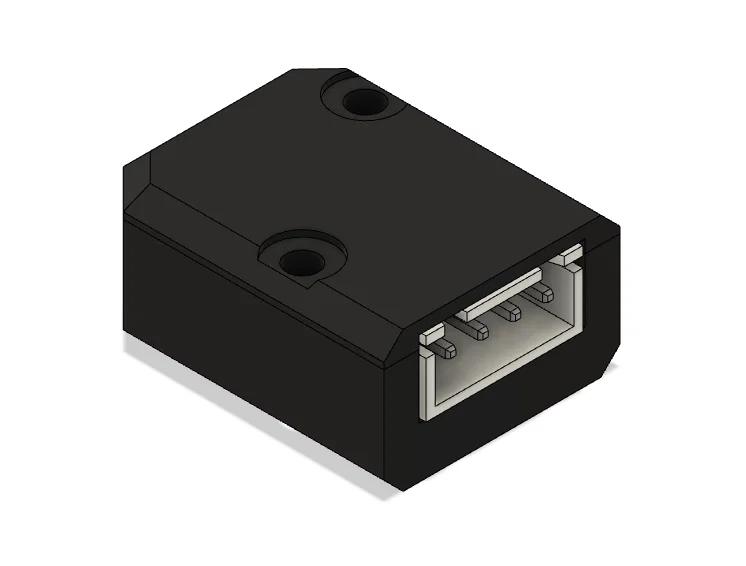

Tiếp theo, bạn cần đầu nối JST XH loại 2 chân/4 chân dạng vuông góc (pitch 2.54 mm), và bạn phải hàn chúng vào PCB của module.

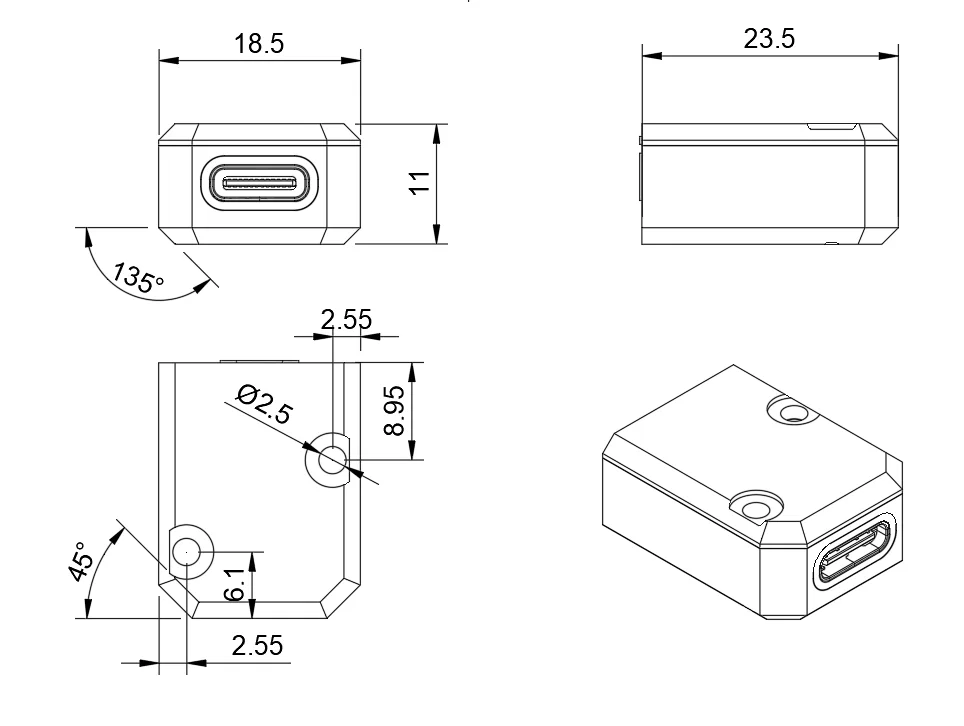

Mình khuyên bạn dán keo cố định 2 phần lại với nhau. Các lỗ bắt vít ở đây chủ yếu để phòng trường hợp bạn muốn lắp cả cụm module vào một thiết bị khác (lớn hơn). Nếu bạn muốn âm (embed) cái housing này vào dự án của mình, hãy dùng kích thước theo bản vẽ bên dưới:

Bạn có thể tải gcode đã chuẩn bị sẵn hoặc file *.3mf với setting của mình cho vật liệu PLA và máy in Prusa Mk4, hoặc bạn có thể dùng các model *.STEP gốc để tự chỉnh sửa theo nhu cầu :).

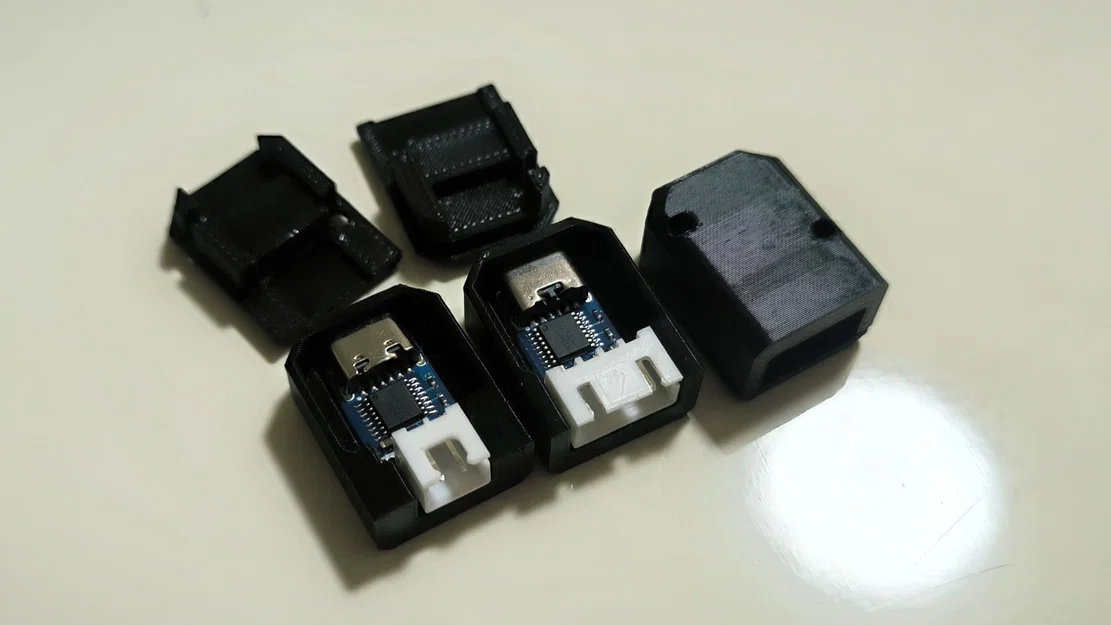

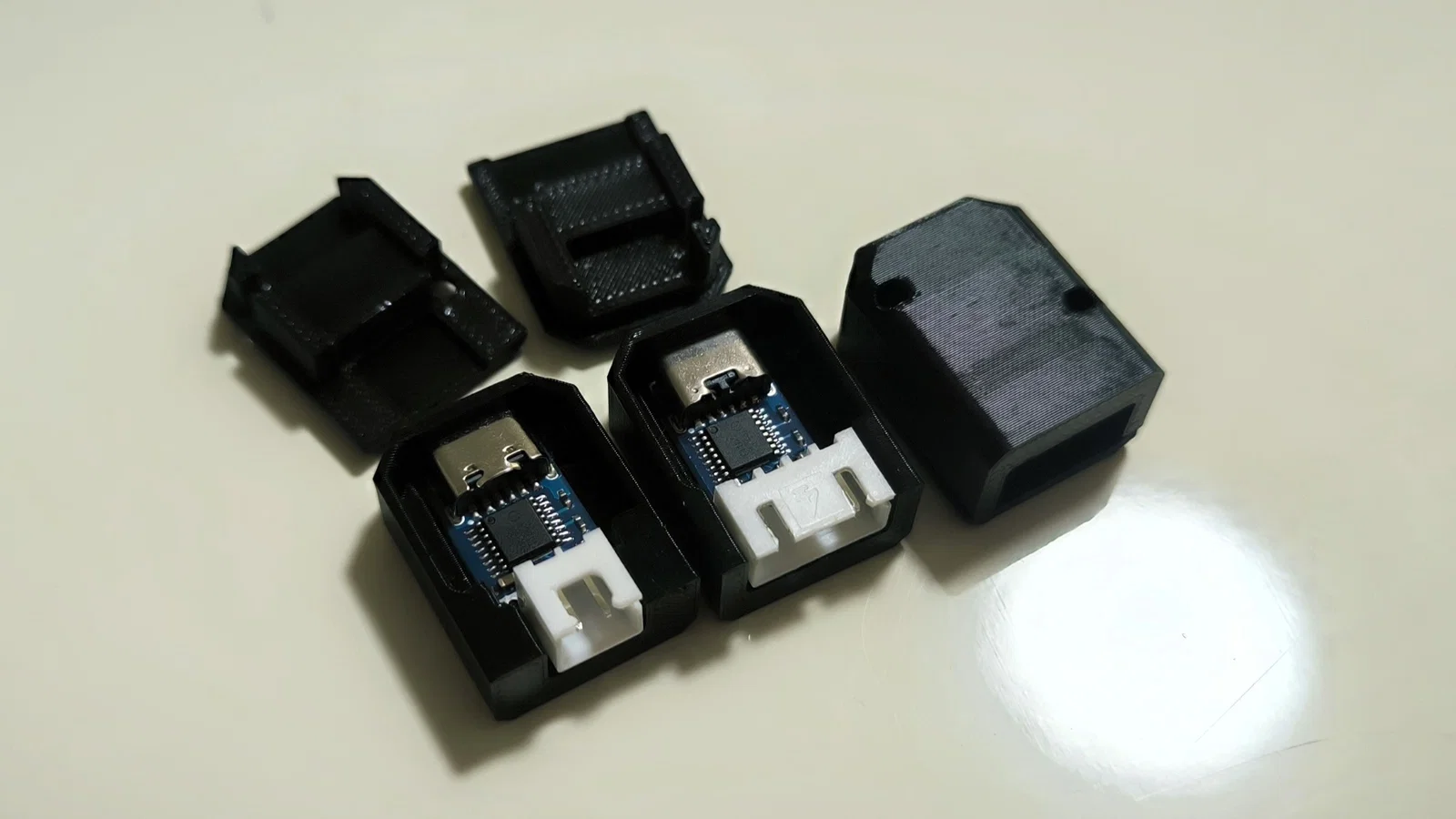

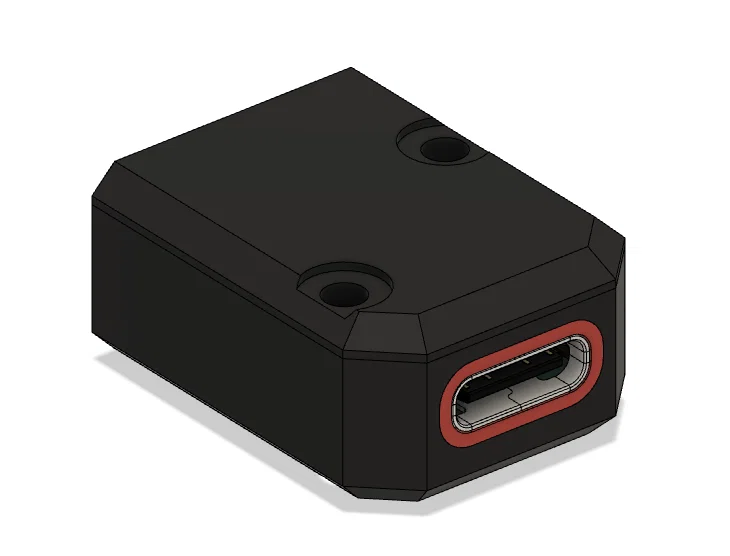

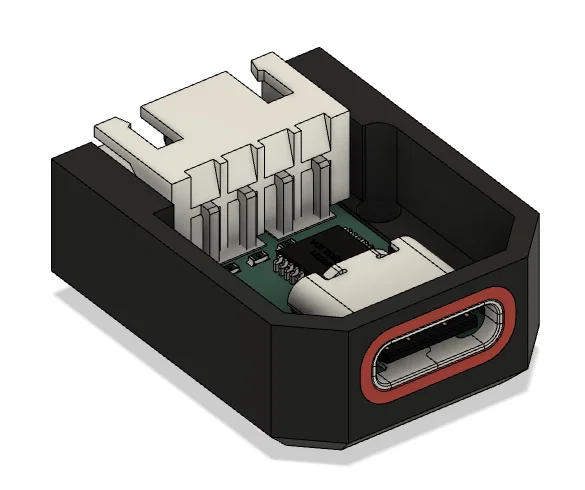

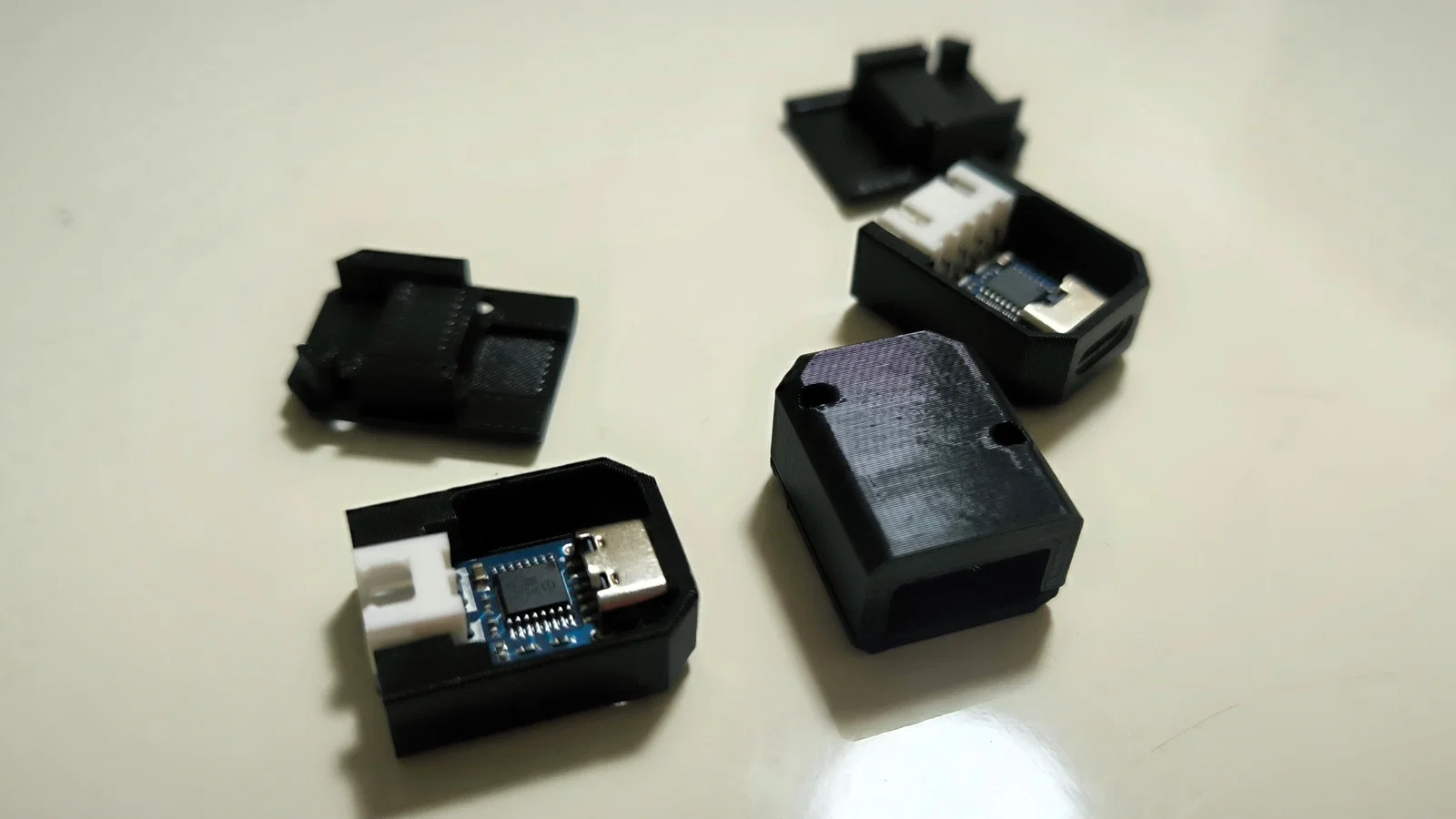

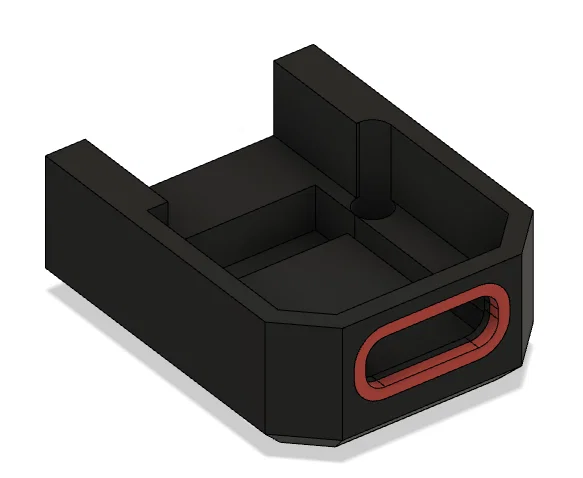

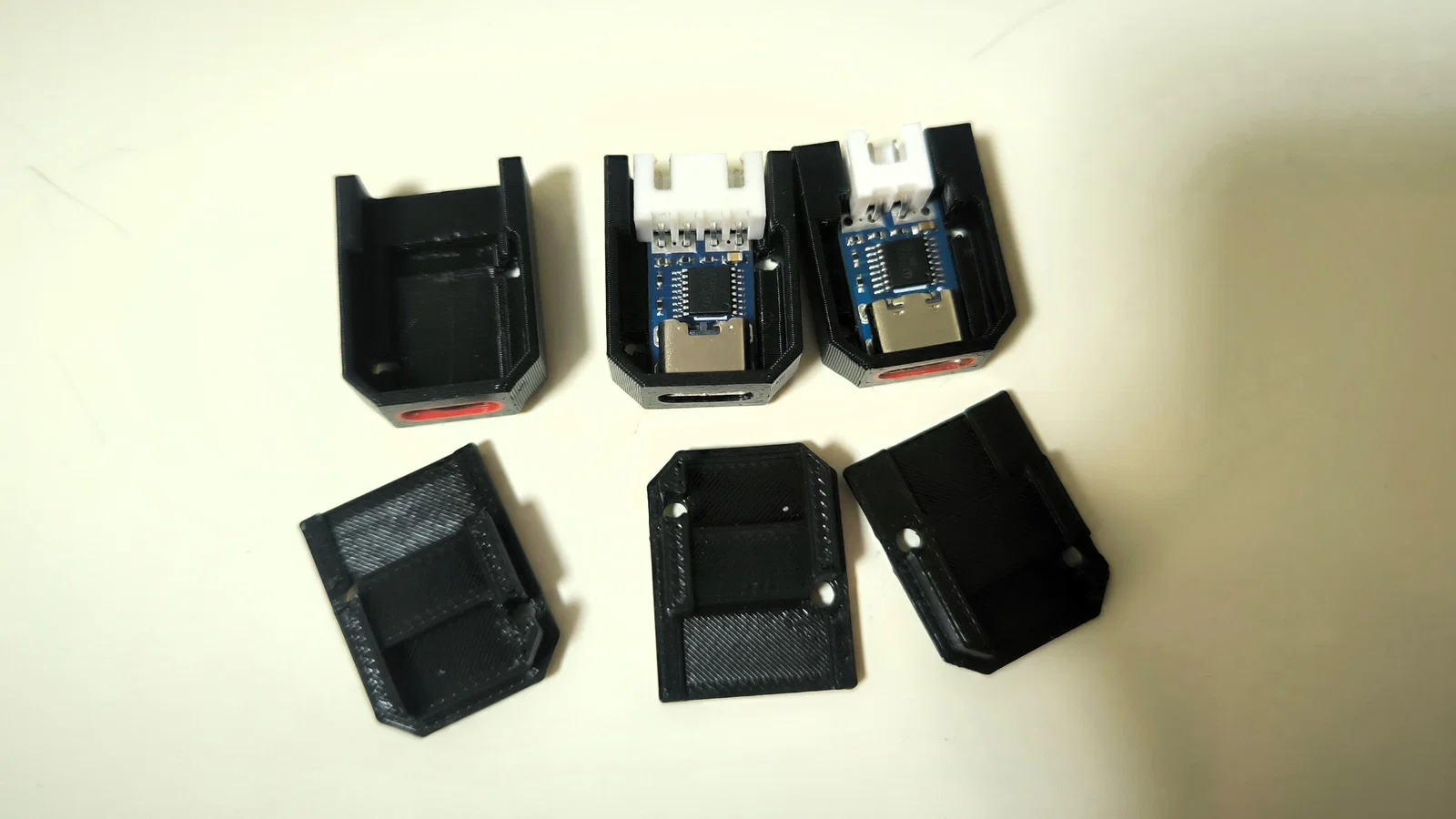

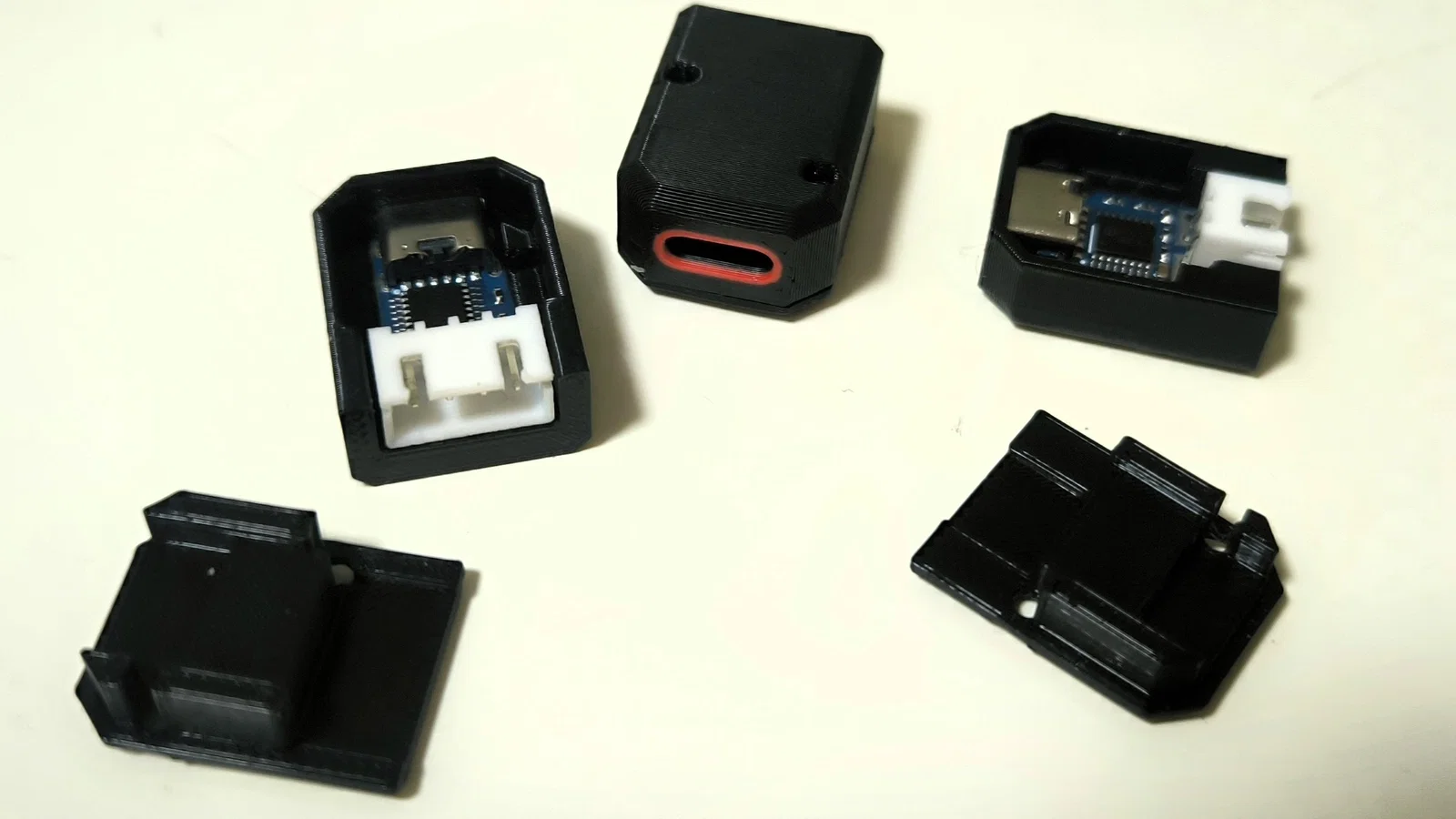

Các gcode và file *.3mf đã chuẩn bị sẵn có dùng lệnh M600 để đổi tool (màu filament) và sẽ yêu cầu bạn thay filament thủ công 4 lần ở đầu bản in. Màu thứ nhất là màu của housing, và màu thứ hai là màu viền quanh cổng USB-C. Bạn có thể thấy trong ảnh: màu 1 (màu housing) của mình là đen và màu 2 (quanh cổng) là đỏ.

Mình khuyến nghị các setting sau để in:

• PLA, 2 màu (không cần MMU, chỉ đổi màu thủ công 4 lần)
• Perimeters: 2
• Infill: 20 %
• Supports: có
